《8051U深度入门到32位51大型实战视频》学习心得

芯***

跟着冲哥打卡第13集，已手敲代码，测试通过

#include "io.h"
u8 State1=0;                      //LED1初始状态
u8 State2=0;                      //LED2初始状态
u8 State3=0;                      //LED3初始状态
u16  Key_Vol=0;                   //按键按下持续时间
u8 SEG_NUM[]=
{
        0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};
u8 T_NUM[8]=
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};
void LED0_Blink(void)
{
        State1=!State1;
        P00=State1;
}
void LED1_Blink(void)
{
        State2=!State2;
        P01=State2;
}
void LED2_Blink(void)
{
        State3=!State3;
        P02=State3;
}
void KEY_Task(void)
{
        if(P33==0)
        {
                Key_Vol++;
                if(Key_Vol==5)
                {
                        //按键按下的任务
//                        printf("按键单击\r\n");

                        USB_Reset_U( );
                        IAP_CONTR=0X20;
                }
        }
        else
        {
                Key_Vol=0;
        }
}

/*
   #define ROW1   P06                //端口定义
   #define ROW2   P07
   #define COL1   P00
   #define COL2   P01
   #define COL3   P02
   #define COL4   P03
*/

u8 key_num=0xff;
//任务1：数码管显示当前的按键号
void Task_1(void)
{
        //第一步：现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。
    COL1=0;
        COL2=0;
        COL3=0;
        COL4=0;
        ROW1=1;
        ROW2=1;
        if((ROW1==0)||(ROW2==0))       //如果行按键有按下
        {
                if((ROW1==0)&&(ROW2==0))   //如果两行都有按键按下，不处理
                {

                }
                else if(((ROW1==1)&&(ROW2==0)) ||((ROW1==0)&&(ROW2==1)))     //如果有按键按下，而且只有1颗
                {
                        if(ROW1==0)       //判断哪一行，输出行开始的序号
                                key_num=0;
                        else if(ROW2==0)
                                key_num=4;
                        //第二步：现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。
                    COL1=1;
                COL2=1;
                COL3=1;
                COL4=1;
                ROW1=0;
                ROW2=0;
                        if(COL1==0)    //判断哪一列，叠加按键的序号
                        {

                        }
                        else if(COL2==0)
                        {
                                key_num=key_num+1;
                        }
                        else if(COL3==0)
                        {
                                key_num=key_num+2;
                        }
                        else if(COL4==0)
                        {
                                key_num=key_num+3;
                        }
                }
                COL1=0;
            COL2=0;
            COL3=0;
            COL4=0;
            ROW1=1;
            ROW2=1;
        }
        else
        {
                key_num=0xff;
        }

    //第三步：行列组合一下就可以判断出是哪个按键按下了。
}
void Init_595(void)
{
   HC595_SER =0;
   HC595_RCK =0;
   HC595_SCK =0;
}
void Send_595(u8 dat)
{
        u8 i;
        for(i=0;i<8;i++)
        {
                dat <<=1;  //DAT=(DAT<<1);  //CY
                HC595_SER=CY;    //先把数据写到引脚上
                HC595_SCK=1;                //输出上升沿的时钟信号
                HC595_SCK=0;
        }
}
void Display_Seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);      //数码管段码输出   高电平点亮
        Send_595(HC595_2);      //数码管位码       低电平点亮

        HC595_RCK=1;           //数据输出
        HC595_RCK=0;
}
//void SEG_Task(void)
//{
//        if(key_num==255)
//                Display_Seg( SEG_NUM[17], ~T_NUM[0]);
//        else
//                Display_Seg( SEG_NUM[key_num], ~T_NUM[0]);
//}

u8 passward[8]={16,16,16,16,16,16,16,16};
u8 Seg_no=0;
void SEG_Task(void)
{
        u8 num=0;
        if(Seg_no==0)
        {
                Display_Seg( SEG_NUM[passward[0]], ~T_NUM[0]);
        }
        else if(Seg_no==1)
        {
                Display_Seg( SEG_NUM[passward[1]], ~T_NUM[1]);
        }
        else if(Seg_no==2)
        {
                Display_Seg( SEG_NUM[passward[2]], ~T_NUM[2]);
        }
        else if(Seg_no==3)
        {
                Display_Seg( SEG_NUM[passward[3]], ~T_NUM[3]);
        }
        else if(Seg_no==4)
        {
                Display_Seg( SEG_NUM[passward[4]], ~T_NUM[4]);
        }
        else if(Seg_no==5)
        {
                Display_Seg( SEG_NUM[passward[5]], ~T_NUM[5]);
        }
        else if(Seg_no==6)
        {
                Display_Seg( SEG_NUM[passward[6]], ~T_NUM[6]);
        }
        else if(Seg_no==7)
        {
                Display_Seg( SEG_NUM[passward[7]], ~T_NUM[7]);
        }
        else
        {

        }
        Seg_no ++;
        if( Seg_no >7)
                Seg_no=0;
}
u8 Key_Vol3=0;
u8 key_no=0;
void PW_write_Task(void)
{
        if(key_num<0xff)
        {
                Key_Vol3++;
                if(Key_Vol3== 5)
                {
                        if(key_no==0)
                        {
                                passward[0]=16;
                                passward[1]=16;
                                passward[2]=16;
                                passward[3]=16;
                                passward[4]=16;
                                passward[5]=16;
                                passward[6]=16;
                                passward[7]=16;

                        }
                        passward[key_no]=key_num;
                        key_no ++;
//                        passward[7]=17;
                        if(key_no==8)     //密码输入到8位
                        {
                                if((passward[0]==1)&&(passward[1]==2)&&(passward[2]==3)&&(passward[3]==4)&&(passward[4]==5)&&(passward[5]==6)&&(passward[6]==7)&&(passward[7]==0))
                                {
                                        passward[0]=17;
                                        passward[1]=17;
                                        passward[2]=17;
                                        passward[3]=17;
                                        passward[4]=17;
                                        passward[5]=17;
                                        passward[6]=17;
                                        passward[7]=1;
                                }
                                else
                                {
                                        passward[0]=16;
                                    passward[1]=16;
                                    passward[2]=16;
                                    passward[3]=16;
                                    passward[4]=16;
                                    passward[5]=16;
                                    passward[6]=16;
                                    passward[7]=16;

                                }
                                key_no=0;
                        }
                }
        }
        else
        {
                Key_Vol3=0;
        }
}

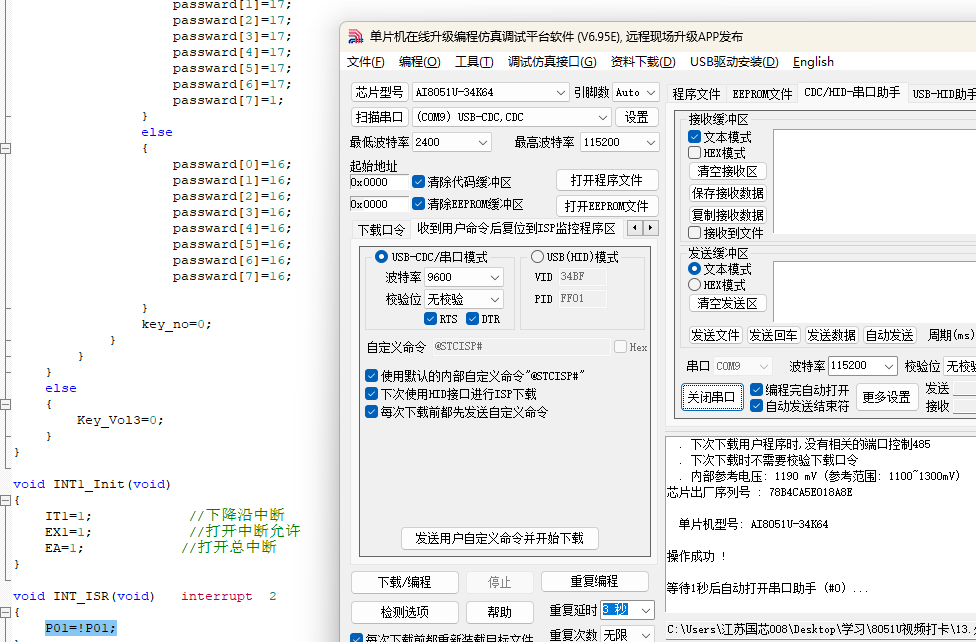

void INT1_Init(void)
{
        IT1=1;            //下降沿中断
        EX1=1;            //打开中断允许
        EA=1;            //打开总中断
}

void INT_ISR(void)   interrupt  2
{
        P01=!P01;
}
复制代码

芯***

跟着冲哥打卡第14集，已手敲代码，测试通过
任务1：编写IO口中断程序

#include "io.h"
u8 State1=0;                      //LED1初始状态
u8 State2=0;                      //LED2初始状态
u8 State3=0;                      //LED3初始状态
u16  Key_Vol=0;                   //按键按下持续时间
u8 SEG_NUM[]=
{
        0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};
u8 T_NUM[8]=
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};
void LED0_Blink(void)
{
        State1=!State1;
        P00=State1;
}
void LED1_Blink(void)
{
        State2=!State2;
        P01=State2;
}
void LED2_Blink(void)
{
        State3=!State3;
        P02=State3;
}
void KEY_Task(void)
{
        if(P33==0)
        {
                Key_Vol++;
                if(Key_Vol==5)
                {
                        //按键按下的任务
//                        printf("按键单击\r\n");

                        USB_Reset_U( );
                        IAP_CONTR=0X20;
                }
        }
        else
        {
                Key_Vol=0;
        }
}

/*
   #define ROW1   P06                //端口定义
   #define ROW2   P07
   #define COL1   P00
   #define COL2   P01
   #define COL3   P02
   #define COL4   P03
*/

u8 key_num=0xff;
//任务1：数码管显示当前的按键号
void Task_1(void)
{
        //第一步：现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。
    COL1=0;
        COL2=0;
        COL3=0;
        COL4=0;
        ROW1=1;
        ROW2=1;
        if((ROW1==0)||(ROW2==0))       //如果行按键有按下
        {
                if((ROW1==0)&&(ROW2==0))   //如果两行都有按键按下，不处理
                {

                }
                else if(((ROW1==1)&&(ROW2==0)) ||((ROW1==0)&&(ROW2==1)))     //如果有按键按下，而且只有1颗
                {
                        if(ROW1==0)       //判断哪一行，输出行开始的序号
                                key_num=0;
                        else if(ROW2==0)
                                key_num=4;
                        //第二步：现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。
                    COL1=1;
                COL2=1;
                COL3=1;
                COL4=1;
                ROW1=0;
                ROW2=0;
                        if(COL1==0)    //判断哪一列，叠加按键的序号
                        {

                        }
                        else if(COL2==0)
                        {
                                key_num=key_num+1;
                        }
                        else if(COL3==0)
                        {
                                key_num=key_num+2;
                        }
                        else if(COL4==0)
                        {
                                key_num=key_num+3;
                        }
                }
                COL1=0;
            COL2=0;
            COL3=0;
            COL4=0;
            ROW1=1;
            ROW2=1;
        }
        else
        {
                key_num=0xff;
        }

    //第三步：行列组合一下就可以判断出是哪个按键按下了。
}
void Init_595(void)
{
   HC595_SER =0;
   HC595_RCK =0;
   HC595_SCK =0;
}
void Send_595(u8 dat)
{
        u8 i;
        for(i=0;i<8;i++)
        {
                dat <<=1;  //DAT=(DAT<<1);  //CY
                HC595_SER=CY;    //先把数据写到引脚上
                HC595_SCK=1;                //输出上升沿的时钟信号
                HC595_SCK=0;
        }
}
void Display_Seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);      //数码管段码输出   高电平点亮
        Send_595(HC595_2);      //数码管位码       低电平点亮

        HC595_RCK=1;           //数据输出
        HC595_RCK=0;
}
//void SEG_Task(void)
//{
//        if(key_num==255)
//                Display_Seg( SEG_NUM[17], ~T_NUM[0]);
//        else
//                Display_Seg( SEG_NUM[key_num], ~T_NUM[0]);
//}

u8 passward[8]={16,16,16,16,16,16,16,16};
u8 Seg_no=0;
void SEG_Task(void)
{
        u8 num=0;
        if(Seg_no==0)
        {
                Display_Seg( SEG_NUM[passward[0]], ~T_NUM[0]);
        }
        else if(Seg_no==1)
        {
                Display_Seg( SEG_NUM[passward[1]], ~T_NUM[1]);
        }
        else if(Seg_no==2)
        {
                Display_Seg( SEG_NUM[passward[2]], ~T_NUM[2]);
        }
        else if(Seg_no==3)
        {
                Display_Seg( SEG_NUM[passward[3]], ~T_NUM[3]);
        }
        else if(Seg_no==4)
        {
                Display_Seg( SEG_NUM[passward[4]], ~T_NUM[4]);
        }
        else if(Seg_no==5)
        {
                Display_Seg( SEG_NUM[passward[5]], ~T_NUM[5]);
        }
        else if(Seg_no==6)
        {
                Display_Seg( SEG_NUM[passward[6]], ~T_NUM[6]);
        }
        else if(Seg_no==7)
        {
                Display_Seg( SEG_NUM[passward[7]], ~T_NUM[7]);
        }
        else
        {

        }
        Seg_no ++;
        if( Seg_no >7)
                Seg_no=0;
}
u8 Key_Vol3=0;
u8 key_no=0;
void PW_write_Task(void)
{
        if(key_num<0xff)
        {
                Key_Vol3++;
                if(Key_Vol3== 5)
                {
                        if(key_no==0)
                        {
                                passward[0]=16;
                                passward[1]=16;
                                passward[2]=16;
                                passward[3]=16;
                                passward[4]=16;
                                passward[5]=16;
                                passward[6]=16;
                                passward[7]=16;

                        }
                        passward[key_no]=key_num;
                        key_no ++;
//                        passward[7]=17;
                        if(key_no==8)     //密码输入到8位
                        {
                                if((passward[0]==1)&&(passward[1]==2)&&(passward[2]==3)&&(passward[3]==4)&&(passward[4]==5)&&(passward[5]==6)&&(passward[6]==7)&&(passward[7]==0))
                                {
                                        passward[0]=17;
                                        passward[1]=17;
                                        passward[2]=17;
                                        passward[3]=17;
                                        passward[4]=17;
                                        passward[5]=17;
                                        passward[6]=17;
                                        passward[7]=1;
                                }
                                else
                                {
                                        passward[0]=16;
                                    passward[1]=16;
                                    passward[2]=16;
                                    passward[3]=16;
                                    passward[4]=16;
                                    passward[5]=16;
                                    passward[6]=16;
                                    passward[7]=16;

                                }
                                key_no=0;
                        }
                }
        }
        else
        {
                Key_Vol3=0;
        }
}

//void INT1_Init(void)
//{
//        IT1=1;            //下降沿中断
//        EX1=1;            //打开中断允许
//        EA=1;            //打开总中断
//}

//void INT_ISR(void)   interrupt  2
//{
//        P01=!P01;
//}

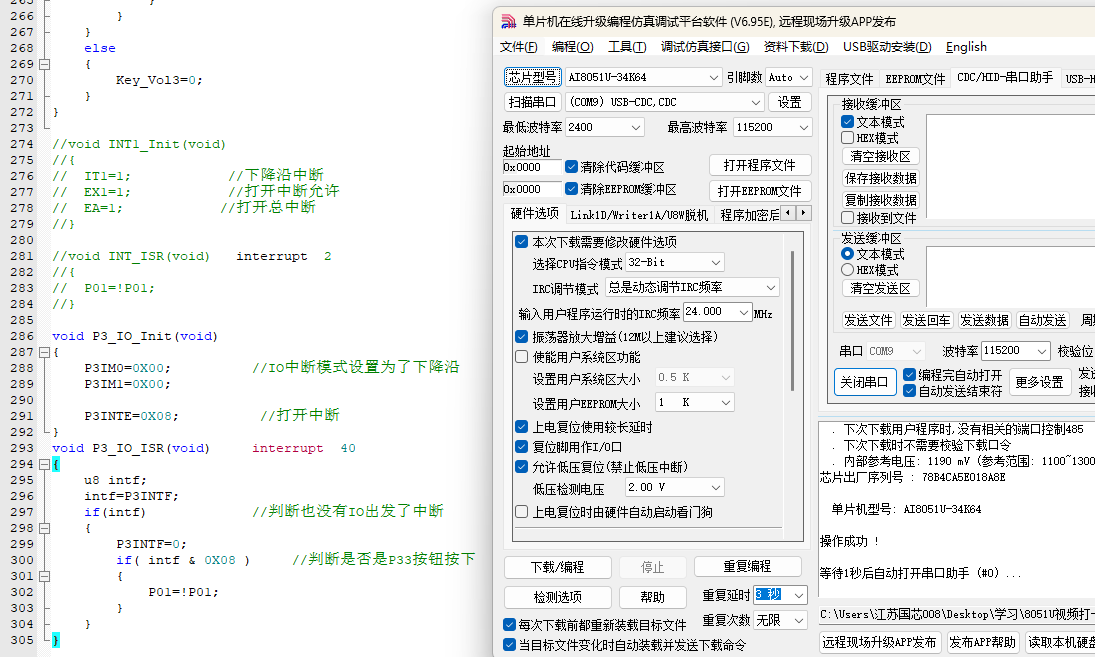

void P3_IO_Init(void)
{
        P3IM0=0X00;          //IO中断模式设置为了下降沿
        P3IM1=0X00;

        P3INTE=0X08;          //打开中断
}
void P3_IO_ISR(void)     interrupt  40
{
        u8 intf;
        intf=P3INTF;
        if(intf)             //判断也没有IO出发了中断
        {
                P3INTF=0;
                if( intf & 0X08 )     //判断是否是P33按钮按下
                {
                        P01=!P01;
                }
        }
}
复制代码

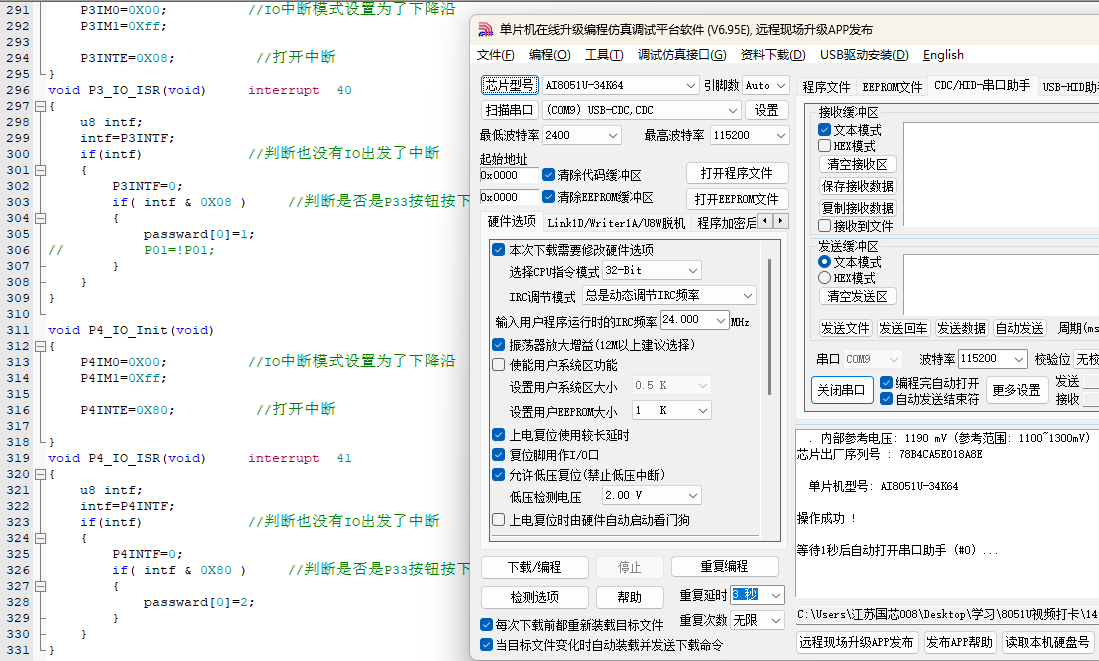

任务2：编写P4端口的IO中断  打断P3低电平中断的的程序
1.设置P33优先级比P47高  按下P33显示1，按下P47显示2，P33高优先级可以打断P47低优先级中断

#include "io.h"
u8 State1=0;                      //LED1初始状态
u8 State2=0;                      //LED2初始状态
u8 State3=0;                      //LED3初始状态
u16  Key_Vol=0;                   //按键按下持续时间
u8 SEG_NUM[]=
{
        0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};
u8 T_NUM[8]=
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};
void LED0_Blink(void)
{
        State1=!State1;
        P00=State1;
}
void LED1_Blink(void)
{
        State2=!State2;
        P01=State2;
}
void LED2_Blink(void)
{
        State3=!State3;
        P02=State3;
}
void KEY_Task(void)
{
        if(P33==0)
        {
                Key_Vol++;
                if(Key_Vol==5)
                {
                        //按键按下的任务
//                        printf("按键单击\r\n");

                        USB_Reset_U( );
                        IAP_CONTR=0X20;
                }
        }
        else
        {
                Key_Vol=0;
        }
}

/*
   #define ROW1   P06                //端口定义
   #define ROW2   P07
   #define COL1   P00
   #define COL2   P01
   #define COL3   P02
   #define COL4   P03
*/

u8 key_num=0xff;
//任务1：数码管显示当前的按键号
void Task_1(void)
{
        //第一步：现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。
    COL1=0;
        COL2=0;
        COL3=0;
        COL4=0;
        ROW1=1;
        ROW2=1;
        if((ROW1==0)||(ROW2==0))       //如果行按键有按下
        {
                if((ROW1==0)&&(ROW2==0))   //如果两行都有按键按下，不处理
                {

                }
                else if(((ROW1==1)&&(ROW2==0)) ||((ROW1==0)&&(ROW2==1)))     //如果有按键按下，而且只有1颗
                {
                        if(ROW1==0)       //判断哪一行，输出行开始的序号
                                key_num=0;
                        else if(ROW2==0)
                                key_num=4;
                        //第二步：现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。
                    COL1=1;
                COL2=1;
                COL3=1;
                COL4=1;
                ROW1=0;
                ROW2=0;
                        if(COL1==0)    //判断哪一列，叠加按键的序号
                        {

                        }
                        else if(COL2==0)
                        {
                                key_num=key_num+1;
                        }
                        else if(COL3==0)
                        {
                                key_num=key_num+2;
                        }
                        else if(COL4==0)
                        {
                                key_num=key_num+3;
                        }
                }
                COL1=0;
            COL2=0;
            COL3=0;
            COL4=0;
            ROW1=1;
            ROW2=1;
        }
        else
        {
                key_num=0xff;
        }

    //第三步：行列组合一下就可以判断出是哪个按键按下了。
}
void Init_595(void)
{
   HC595_SER =0;
   HC595_RCK =0;
   HC595_SCK =0;
}
void Send_595(u8 dat)
{
        u8 i;
        for(i=0;i<8;i++)
        {
                dat <<=1;  //DAT=(DAT<<1);  //CY
                HC595_SER=CY;    //先把数据写到引脚上
                HC595_SCK=1;                //输出上升沿的时钟信号
                HC595_SCK=0;
        }
}
void Display_Seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);      //数码管段码输出   高电平点亮
        Send_595(HC595_2);      //数码管位码       低电平点亮

        HC595_RCK=1;           //数据输出
        HC595_RCK=0;
}
//void SEG_Task(void)
//{
//        if(key_num==255)
//                Display_Seg( SEG_NUM[17], ~T_NUM[0]);
//        else
//                Display_Seg( SEG_NUM[key_num], ~T_NUM[0]);
//}

u8 passward[8]={17,17,17,17,17,17,17,17};
u8 Seg_no=0;
void SEG_Task(void)
{
        u8 num=0;
        if(Seg_no==0)
        {
                Display_Seg( SEG_NUM[passward[0]], ~T_NUM[0]);
        }
        else if(Seg_no==1)
        {
                Display_Seg( SEG_NUM[passward[1]], ~T_NUM[1]);
        }
        else if(Seg_no==2)
        {
                Display_Seg( SEG_NUM[passward[2]], ~T_NUM[2]);
        }
        else if(Seg_no==3)
        {
                Display_Seg( SEG_NUM[passward[3]], ~T_NUM[3]);
        }
        else if(Seg_no==4)
        {
                Display_Seg( SEG_NUM[passward[4]], ~T_NUM[4]);
        }
        else if(Seg_no==5)
        {
                Display_Seg( SEG_NUM[passward[5]], ~T_NUM[5]);
        }
        else if(Seg_no==6)
        {
                Display_Seg( SEG_NUM[passward[6]], ~T_NUM[6]);
        }
        else if(Seg_no==7)
        {
                Display_Seg( SEG_NUM[passward[7]], ~T_NUM[7]);
        }
        else
        {

        }
        Seg_no ++;
        if( Seg_no >7)
                Seg_no=0;
}
u8 Key_Vol3=0;
u8 key_no=0;
void PW_write_Task(void)
{
        if(key_num<0xff)
        {
                Key_Vol3++;
                if(Key_Vol3== 5)
                {
                        if(key_no==0)
                        {
                                passward[0]=16;
                                passward[1]=16;
                                passward[2]=16;
                                passward[3]=16;
                                passward[4]=16;
                                passward[5]=16;
                                passward[6]=16;
                                passward[7]=16;

                        }
                        passward[key_no]=key_num;
                        key_no ++;
//                        passward[7]=17;
                        if(key_no==8)     //密码输入到8位
                        {
                                if((passward[0]==1)&&(passward[1]==2)&&(passward[2]==3)&&(passward[3]==4)&&(passward[4]==5)&&(passward[5]==6)&&(passward[6]==7)&&(passward[7]==0))
                                {
                                        passward[0]=17;
                                        passward[1]=17;
                                        passward[2]=17;
                                        passward[3]=17;
                                        passward[4]=17;
                                        passward[5]=17;
                                        passward[6]=17;
                                        passward[7]=1;
                                }
                                else
                                {
                                        passward[0]=16;
                                    passward[1]=16;
                                    passward[2]=16;
                                    passward[3]=16;
                                    passward[4]=16;
                                    passward[5]=16;
                                    passward[6]=16;
                                    passward[7]=16;

                                }
                                key_no=0;
                        }
                }
        }
        else
        {
                Key_Vol3=0;
        }
}

//void INT1_Init(void)
//{
//        IT1=1;            //下降沿中断
//        EX1=1;            //打开中断允许
//        EA=1;            //打开总中断
//}

//void INT_ISR(void)   interrupt  2
//{
//        P01=!P01;
//}


//数码管显示0：执行while函数    1：执行P3_IO中断   2:执行P4_IO中断

void P3_IO_Init(void)
{
        P3IM0=0X00;          //IO中断模式设置为了下降沿
        P3IM1=0Xff;

        P3INTE=0X08;          //打开中断
}
void P3_IO_ISR(void)     interrupt  40
{
        u8 intf;
        intf=P3INTF;
        if(intf)             //判断也没有IO出发了中断
        {
                P3INTF=0;
                if( intf & 0X08 )     //判断是否是P33按钮按下
                {
                        passward[0]=1;
//                        P01=!P01;
                }
        }
}

void P4_IO_Init(void)
{
        P4IM0=0X00;          //IO中断模式设置为了下降沿
        P4IM1=0Xff;

        P4INTE=0X80;          //打开中断


}
void P4_IO_ISR(void)     interrupt  41
{
        u8 intf;
        intf=P4INTF;
        if(intf)             //判断也没有IO出发了中断
        {
                P4INTF=0;
                if( intf & 0X80 )     //判断是否是P33按钮按下
                {
                        passward[0]=2;
                }
        }
}
复制代码

2.设置P47优先级比P33高  按下P33显示1，按下P47显示2，P47高优先级可以打断P33低优先级中断

#include "io.h"
u8 State1=0;                      //LED1初始状态
u8 State2=0;                      //LED2初始状态
u8 State3=0;                      //LED3初始状态
u16  Key_Vol=0;                   //按键按下持续时间
u8 SEG_NUM[]=
{
        0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};
u8 T_NUM[8]=
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};
void LED0_Blink(void)
{
        State1=!State1;
        P00=State1;
}
void LED1_Blink(void)
{
        State2=!State2;
        P01=State2;
}
void LED2_Blink(void)
{
        State3=!State3;
        P02=State3;
}
void KEY_Task(void)
{
        if(P33==0)
        {
                Key_Vol++;
                if(Key_Vol==5)
                {
                        //按键按下的任务
//                        printf("按键单击\r\n");

                        USB_Reset_U( );
                        IAP_CONTR=0X20;
                }
        }
        else
        {
                Key_Vol=0;
        }
}

/*
   #define ROW1   P06                //端口定义
   #define ROW2   P07
   #define COL1   P00
   #define COL2   P01
   #define COL3   P02
   #define COL4   P03
*/

u8 key_num=0xff;
//任务1：数码管显示当前的按键号
void Task_1(void)
{
        //第一步：现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。
    COL1=0;
        COL2=0;
        COL3=0;
        COL4=0;
        ROW1=1;
        ROW2=1;
        if((ROW1==0)||(ROW2==0))       //如果行按键有按下
        {
                if((ROW1==0)&&(ROW2==0))   //如果两行都有按键按下，不处理
                {

                }
                else if(((ROW1==1)&&(ROW2==0)) ||((ROW1==0)&&(ROW2==1)))     //如果有按键按下，而且只有1颗
                {
                        if(ROW1==0)       //判断哪一行，输出行开始的序号
                                key_num=0;
                        else if(ROW2==0)
                                key_num=4;
                        //第二步：现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。
                    COL1=1;
                COL2=1;
                COL3=1;
                COL4=1;
                ROW1=0;
                ROW2=0;
                        if(COL1==0)    //判断哪一列，叠加按键的序号
                        {

                        }
                        else if(COL2==0)
                        {
                                key_num=key_num+1;
                        }
                        else if(COL3==0)
                        {
                                key_num=key_num+2;
                        }
                        else if(COL4==0)
                        {
                                key_num=key_num+3;
                        }
                }
                COL1=0;
            COL2=0;
            COL3=0;
            COL4=0;
            ROW1=1;
            ROW2=1;
        }
        else
        {
                key_num=0xff;
        }

    //第三步：行列组合一下就可以判断出是哪个按键按下了。
}
void Init_595(void)
{
   HC595_SER =0;
   HC595_RCK =0;
   HC595_SCK =0;
}
void Send_595(u8 dat)
{
        u8 i;
        for(i=0;i<8;i++)
        {
                dat <<=1;  //DAT=(DAT<<1);  //CY
                HC595_SER=CY;    //先把数据写到引脚上
                HC595_SCK=1;                //输出上升沿的时钟信号
                HC595_SCK=0;
        }
}
void Display_Seg(u8 HC595_1,u8 HC595_2)
{
        Send_595(HC595_1);      //数码管段码输出   高电平点亮
        Send_595(HC595_2);      //数码管位码       低电平点亮

        HC595_RCK=1;           //数据输出
        HC595_RCK=0;
}
//void SEG_Task(void)
//{
//        if(key_num==255)
//                Display_Seg( SEG_NUM[17], ~T_NUM[0]);
//        else
//                Display_Seg( SEG_NUM[key_num], ~T_NUM[0]);
//}

u8 passward[8]={17,17,17,17,17,17,17,17};
u8 Seg_no=0;
void SEG_Task(void)
{
        u8 num=0;
        if(Seg_no==0)
        {
                Display_Seg( SEG_NUM[passward[0]], ~T_NUM[0]);
        }
        else if(Seg_no==1)
        {
                Display_Seg( SEG_NUM[passward[1]], ~T_NUM[1]);
        }
        else if(Seg_no==2)
        {
                Display_Seg( SEG_NUM[passward[2]], ~T_NUM[2]);
        }
        else if(Seg_no==3)
        {
                Display_Seg( SEG_NUM[passward[3]], ~T_NUM[3]);
        }
        else if(Seg_no==4)
        {
                Display_Seg( SEG_NUM[passward[4]], ~T_NUM[4]);
        }
        else if(Seg_no==5)
        {
                Display_Seg( SEG_NUM[passward[5]], ~T_NUM[5]);
        }
        else if(Seg_no==6)
        {
                Display_Seg( SEG_NUM[passward[6]], ~T_NUM[6]);
        }
        else if(Seg_no==7)
        {
                Display_Seg( SEG_NUM[passward[7]], ~T_NUM[7]);
        }
        else
        {

        }
        Seg_no ++;
        if( Seg_no >7)
                Seg_no=0;
}
u8 Key_Vol3=0;
u8 key_no=0;
void PW_write_Task(void)
{
        if(key_num<0xff)
        {
                Key_Vol3++;
                if(Key_Vol3== 5)
                {
                        if(key_no==0)
                        {
                                passward[0]=16;
                                passward[1]=16;
                                passward[2]=16;
                                passward[3]=16;
                                passward[4]=16;
                                passward[5]=16;
                                passward[6]=16;
                                passward[7]=16;

                        }
                        passward[key_no]=key_num;
                        key_no ++;
//                        passward[7]=17;
                        if(key_no==8)     //密码输入到8位
                        {
                                if((passward[0]==1)&&(passward[1]==2)&&(passward[2]==3)&&(passward[3]==4)&&(passward[4]==5)&&(passward[5]==6)&&(passward[6]==7)&&(passward[7]==0))
                                {
                                        passward[0]=17;
                                        passward[1]=17;
                                        passward[2]=17;
                                        passward[3]=17;
                                        passward[4]=17;
                                        passward[5]=17;
                                        passward[6]=17;
                                        passward[7]=1;
                                }
                                else
                                {
                                        passward[0]=16;
                                    passward[1]=16;
                                    passward[2]=16;
                                    passward[3]=16;
                                    passward[4]=16;
                                    passward[5]=16;
                                    passward[6]=16;
                                    passward[7]=16;

                                }
                                key_no=0;
                        }
                }
        }
        else
        {
                Key_Vol3=0;
        }
}

//void INT1_Init(void)
//{
//        IT1=1;            //下降沿中断
//        EX1=1;            //打开中断允许
//        EA=1;            //打开总中断
//}

//void INT_ISR(void)   interrupt  2
//{
//        P01=!P01;
//}


//数码管显示0：执行while函数    1：执行P3_IO中断   2:执行P4_IO中断

void P3_IO_Init(void)
{
        P3IM0=0X00;          //IO中断模式设置为了下降沿
        P3IM1=0Xff;

        P3INTE=0X08;          //打开中断
}
void P3_IO_ISR(void)     interrupt  40
{
        u8 intf;
        intf=P3INTF;
        if(intf)             //判断也没有IO出发了中断
        {
                P3INTF=0;
                if( intf & 0X08 )     //判断是否是P33按钮按下
                {
                        passward[0]=1;
//                        P01=!P01;
                }
        }
}

void P4_IO_Init(void)
{
        P4IM0=0X00;          //IO中断模式设置为了下降沿
        P4IM1=0Xff;

        P4INTE=0X80;          //打开中断
        PINIPH |=(1<<4);       //写入最高优先级
        PINIPL |=(1<<4);

}
void P4_IO_ISR(void)     interrupt  41
{
        u8 intf;
        intf=P4INTF;
        if(intf)             //判断也没有IO出发了中断
        {
                P4INTF=0;
                if( intf & 0X80 )     //判断是否是P33按钮按下
                {
                        passward[0]=2;
                }
        }
}
复制代码

芯***

打卡第15集，已手敲代码，测试通过

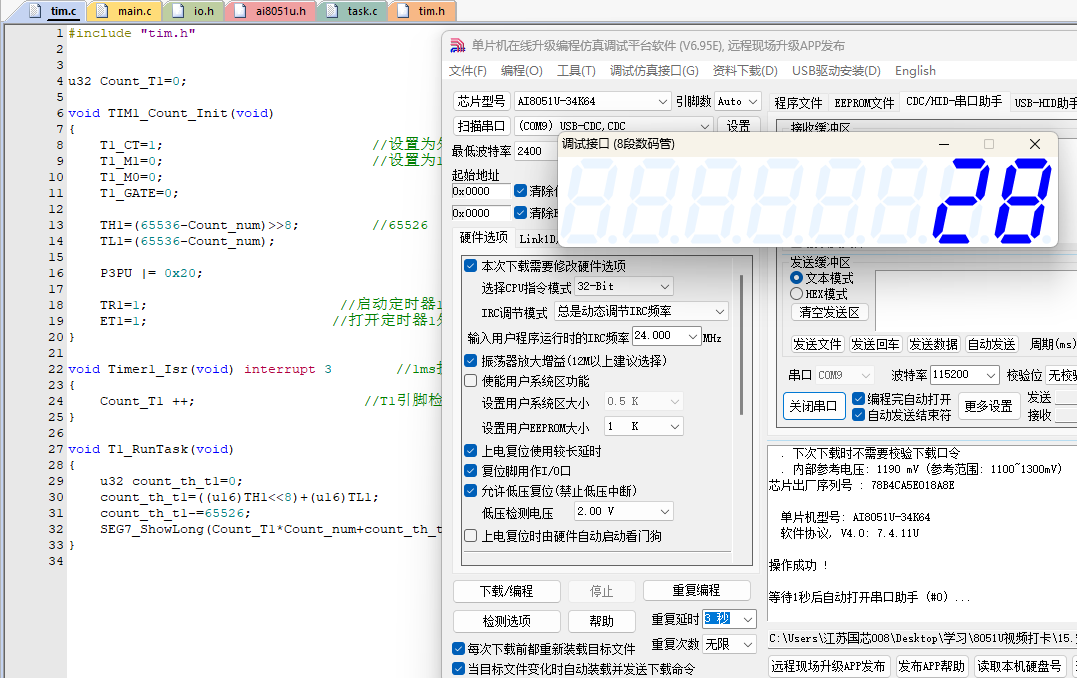

任务1： 编写定时器1计数的程序  为了方便计数，10个脉冲中断一次

#include "tim.h"


u32 Count_T1=0;

void TIM1_Count_Init(void)
{
        T1_CT=1;                          //设置为外部计数
        T1_M1=0;                          //设置为16位自动重载
        T1_M0=0;
    T1_GATE=0;

        TH1=(65536-Count_num)>>8;         //65526
        TL1=(65536-Count_num);

        P3PU |= 0x20;

        TR1=1;                        //启动定时器1
        ET1=1;                       //打开定时器1外部中断
}

void Timer1_Isr(void) interrupt 3        //1ms执行一次
{
        Count_T1 ++;                     //T1引脚检测到第10个脉冲就会溢出一次
}

void T1_RunTask(void)
{
        u32 count_th_t1=0;
        count_th_t1=((u16)TH1<<8)+(u16)TL1;
        count_th_t1-=65526;
        SEG7_ShowLong(Count_T1*Count_num+count_th_t1,10);
}
复制代码

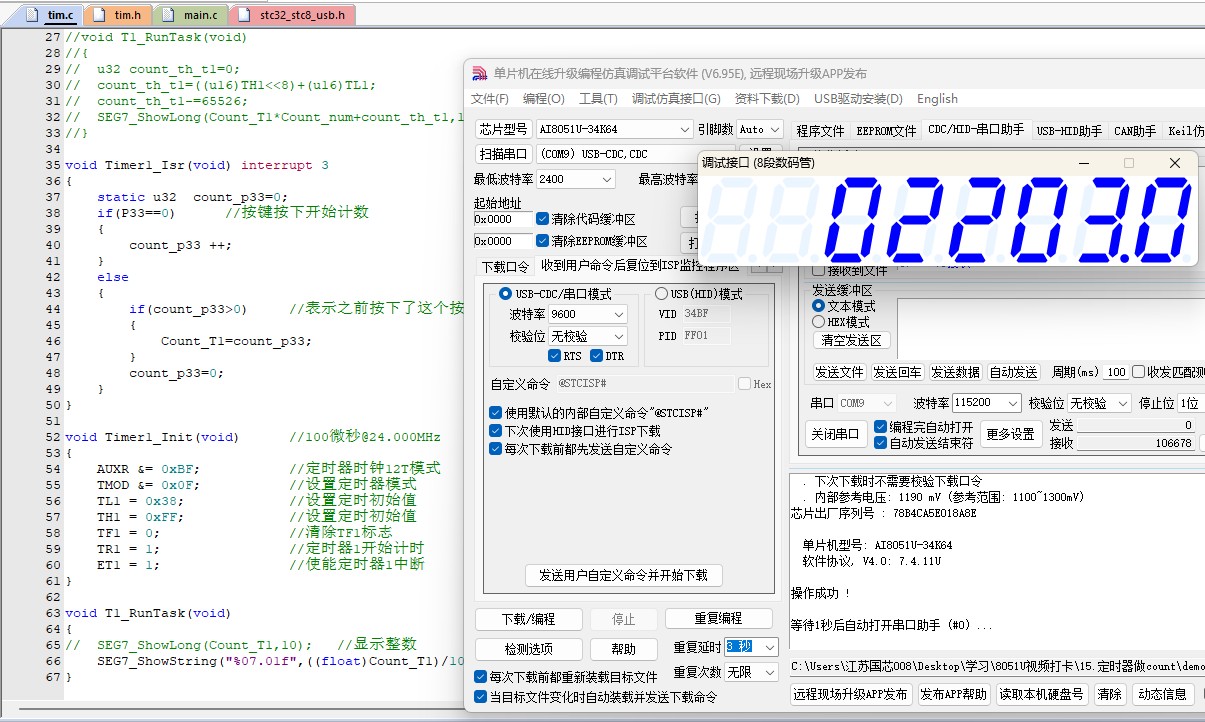

任务2：编写INT1测量低电平时间（由按键模拟信号，100us的计数周期计数）

#include "tim.h"


u32 Count_T1=0;

//void TIM1_Count_Init(void)
//{
//        T1_CT=1;                          //设置为外部计数
//        T1_M1=0;                          //设置为16位自动重载
//        T1_M0=0;
//    T1_GATE=0;
//
//        TH1=(65536-Count_num)>>8;         //65526
//        TL1=(65536-Count_num);
//
//        P3PU |= 0x20;

//        TR1=1;                        //启动定时器1
//        ET1=1;                       //打开定时器1外部中断
//}

//void Timer1_Isr(void) interrupt 3        //1ms执行一次
//{
//        Count_T1 ++;                     //T1引脚检测到第10个脉冲就会溢出一次
//}

//void T1_RunTask(void)
//{
//        u32 count_th_t1=0;
//        count_th_t1=((u16)TH1<<8)+(u16)TL1;
//        count_th_t1-=65526;
//        SEG7_ShowLong(Count_T1*Count_num+count_th_t1,10);
//}

void Timer1_Isr(void) interrupt 3
{
        static u32  count_p33=0;
        if(P33==0)      //按键按下开始计数
        {
                count_p33 ++;
        }
        else
        {
                if(count_p33>0)     //表示之前按下了这个按键
                {
                        Count_T1=count_p33;
                }
                count_p33=0;
        }
}

void Timer1_Init(void)                //100微秒@24.000MHz
{
        AUXR &= 0xBF;                        //定时器时钟12T模式
        TMOD &= 0x0F;                        //设置定时器模式
        TL1 = 0x38;                                //设置定时初始值
        TH1 = 0xFF;                                //设置定时初始值
        TF1 = 0;                                //清除TF1标志
        TR1 = 1;                                //定时器1开始计时
        ET1 = 1;                                //使能定时器1中断
}

void T1_RunTask(void)
{
//        SEG7_ShowLong(Count_T1,10);   //显示整数
        SEG7_ShowString("%07.01f",((float)Count_T1)/10);
}
复制代码

芯***

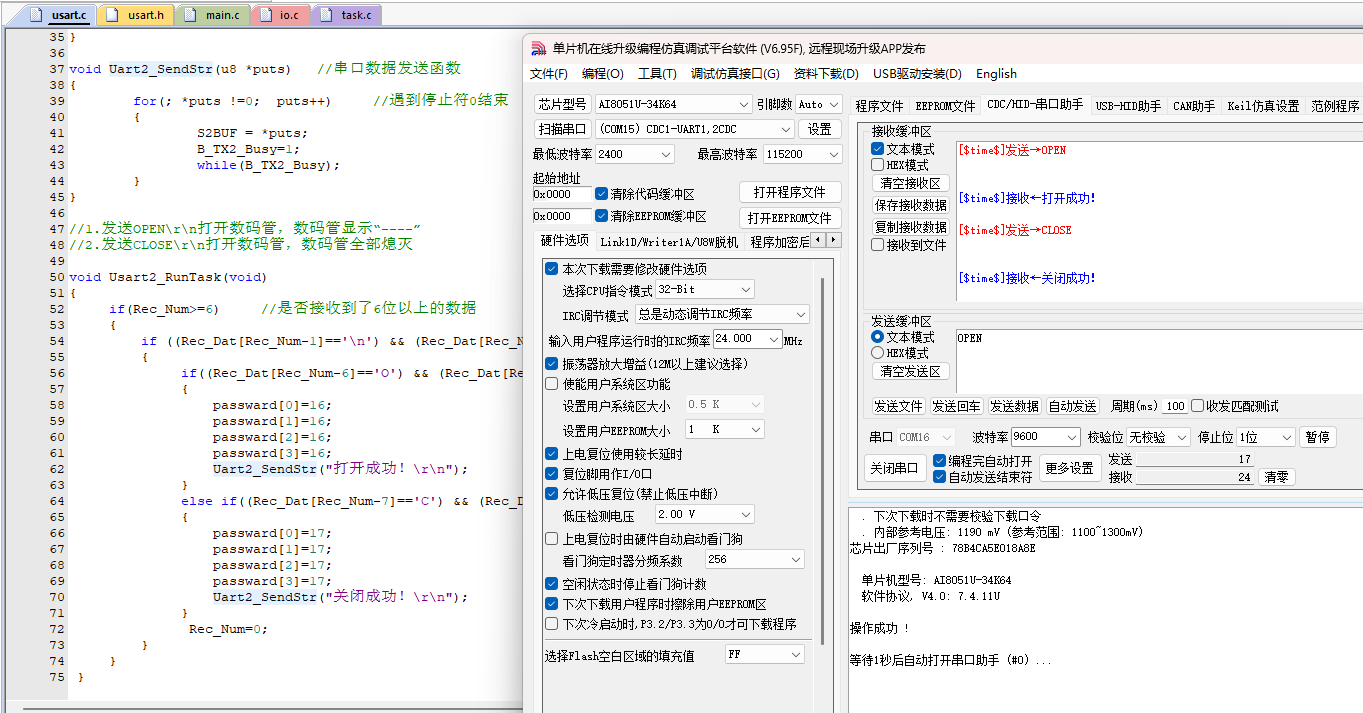

跟着冲哥打卡第十六集，已手敲代码，测试通过

#include "usart.h"
#include "io.h"

u8 Rec_Dat[50];  //接收缓冲区
u8 Rec_Num=0;    //接收计数
bit B_TX2_Busy=0;

void Uart2_Isr(void) interrupt 8
{
        if (S2CON & 0x02)        //检测串口2发送中断
        {
                S2CON &= ~0x02;        //清除串口2发送中断请求位
                B_TX2_Busy=0;
        }
        if (S2CON & 0x01)        //检测串口2接收中断
        {
                S2CON &= ~0x01;        //清除串口2接收中断请求位
                Rec_Dat[Rec_Num++]=S2BUF;
        }
}

void Uart2_Init(void)        //9600bps@24.000MHz
{
        P_SW2 |= 0x01;                                                //UART2/USART2: RxD2(P4.6), TxD2(P4.7)

        S2CON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x04;                //定时器时钟1T模式
        T2L = 0x8F;                        //设置定时初始值
        T2H = 0xFD;                        //设置定时初始值
        AUXR |= 0x10;                //定时器2开始计时
        IE2 |= 0x01;                //使能串口2中断

        Rec_Num=0;
        B_TX2_Busy=0;
}

void Uart2_SendStr(u8 *puts)   //串口数据发送函数
{
        for(; *puts !=0;  puts++)     //遇到停止符0结束
        {
                S2BUF = *puts;
                B_TX2_Busy=1;
                while(B_TX2_Busy);
        }
}

//1.发送OPEN\r\n打开数码管，数码管显示“----”
//2.发送CLOSE\r\n打开数码管，数码管全部熄灭

void Usart2_RunTask(void)
{
         if(Rec_Num>=6)     //是否接收到了6位以上的数据
         {
                 if ((Rec_Dat[Rec_Num-1]=='\n') && (Rec_Dat[Rec_Num-2]=='\r'))  //末尾判断
                 {
                          if((Rec_Dat[Rec_Num-6]=='O') && (Rec_Dat[Rec_Num-5]=='P') && (Rec_Dat[Rec_Num-4]=='E') && (Rec_Dat[Rec_Num-3]=='N'))
                          {
                                  passward[0]=16;
                  passward[1]=16;
                  passward[2]=16;
                  passward[3]=16;
                                  Uart2_SendStr("打开成功！\r\n");
                          }
                          else if((Rec_Dat[Rec_Num-7]=='C') && (Rec_Dat[Rec_Num-6]=='L') && (Rec_Dat[Rec_Num-5]=='O') && (Rec_Dat[Rec_Num-4]=='S')&& (Rec_Dat[Rec_Num-3]=='E'))
              {
                  passward[0]=17;
                  passward[1]=17;
                  passward[2]=17;
                  passward[3]=17;
                                  Uart2_SendStr("关闭成功！\r\n");
                      }
                           Rec_Num=0;
             }
     }
 }
复制代码
