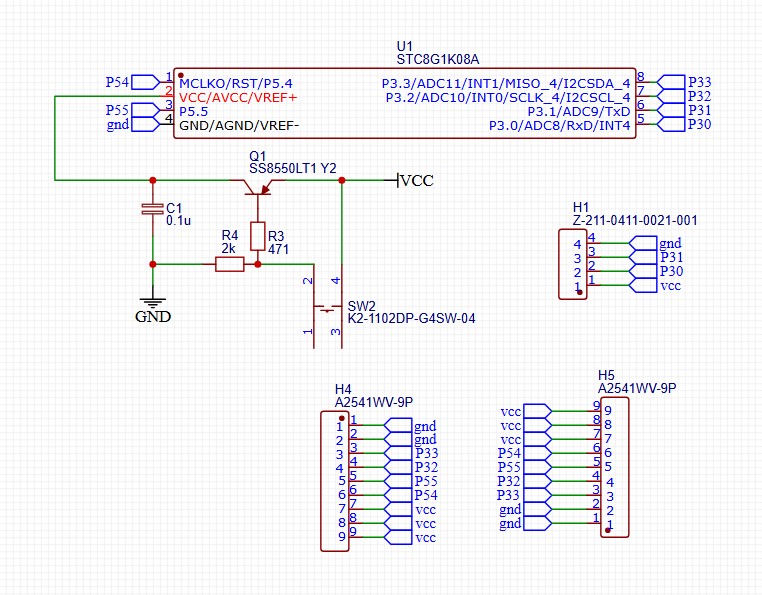

啥都没做,就这个电路图电流直接到5ma了

vb2*** · 发表于 2024-11-28 10:12:18

本帖最后由 vb2002 于 2024-11-28 10:15 编辑

正常就是5ma, 开了掉电模式以后就是3ma左右. 单片机用的 stc8g1k08
证明掉电模式起作用了.
不懂哪里吃掉了3ma电流..是不是ss8550 本身就要3ma电流吗? 还是我的电路图画错了?

神*** · 发表于 2024-11-28 17:52:03

49664*** · 发表于 2024-11-28 10:22:50

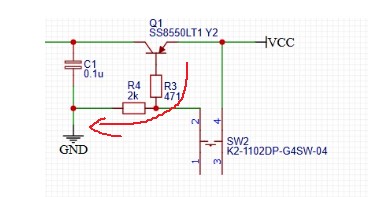

这里漏电。5V/2.4K=2mA左右

49664*** · 发表于 2024-11-28 10:24:23

49664*** 发表于 2024-11-28 10:22
这里漏电。5V/2.4K=2mA左右

三极管，电阻拆掉，电源直接短接过去。

Debu*** · 发表于 2024-11-28 10:32:38

49664*** 发表于 2024-11-28 10:22
这里漏电。5V/2.4K=2mA左右

对的

晓*** · 发表于 2024-11-28 11:39:38

换成PMOS，R4换100K

vb2*** · 发表于 2024-11-28 13:02:39

496649247 发表于 2024-11-28 10:22
这里漏电。5V/2.4K=2mA左右

换大电阻可以解决吗？

vb2*** · 发表于 2024-11-28 13:03:29

DebugLab 发表于 2024-11-28 10:32
对的

要怎么解决哦，这是电源开关，

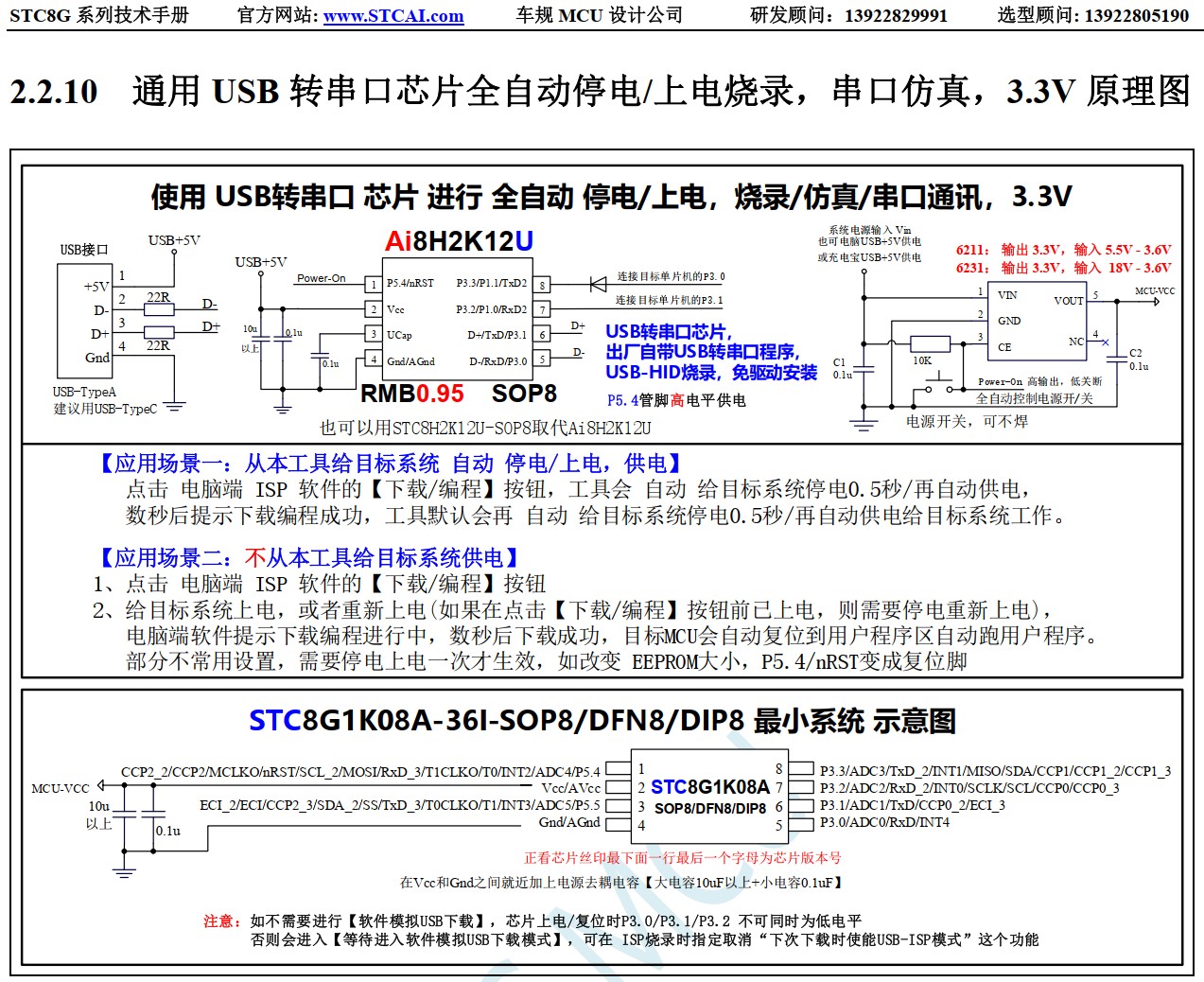

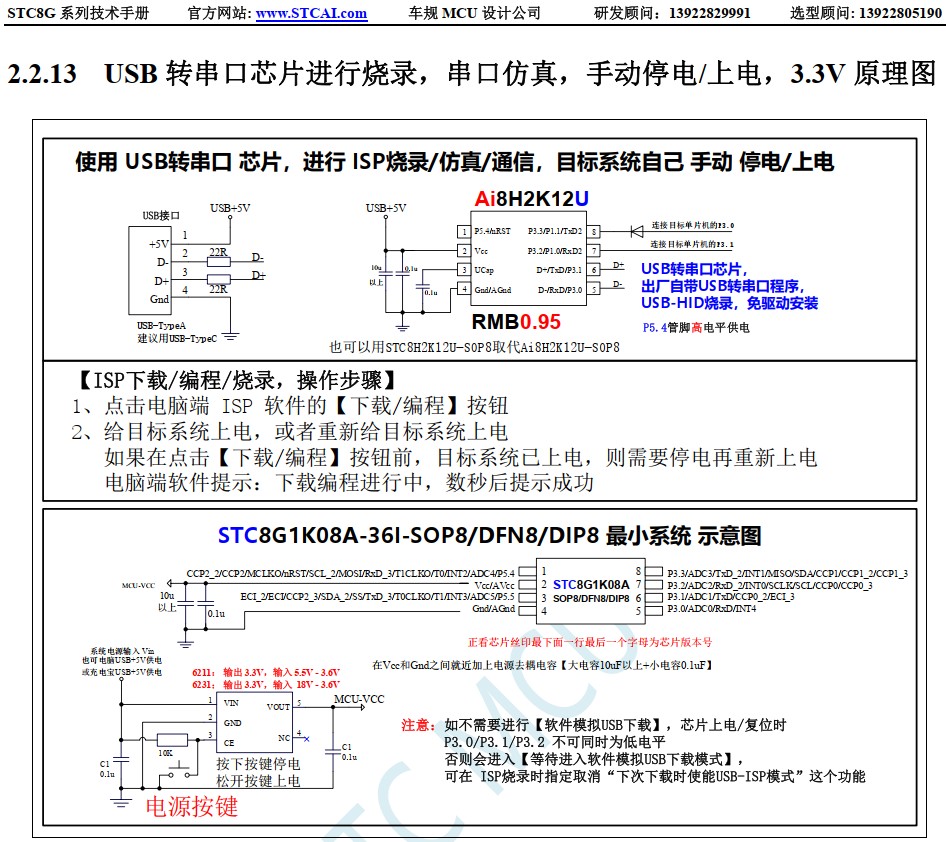

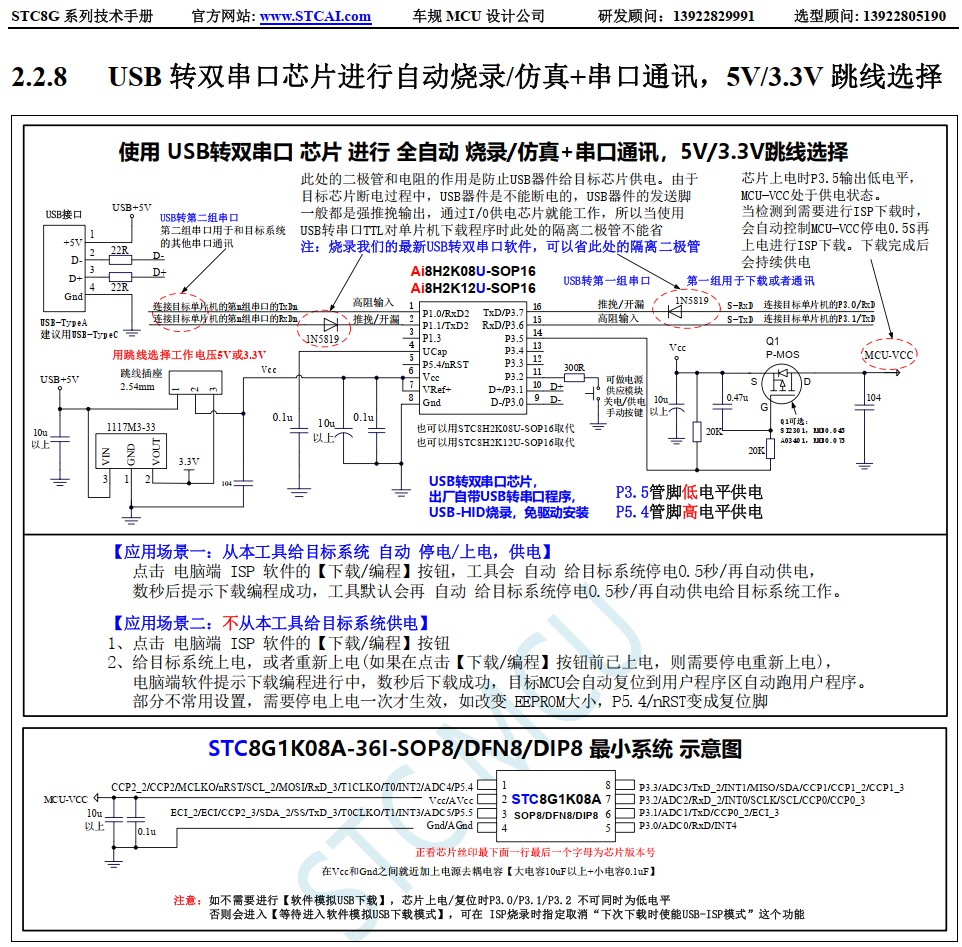

参照官方手册弄的

vb2*** · 发表于 2024-11-28 13:04:15

晓飛飛发表于 2024-11-28 11:39
换成PMOS，R4换100K

直接把 2k换成 100k可以吗？
电流应该就小了吧

wlh*** · 发表于 2024-11-28 13:08:36

晓*** 发表于 2024-11-28 11:39
换成PMOS，R4换100K

这个不错

Lkck*** · 发表于 2024-11-28 13:19:50

vb2*** 发表于 2024-11-28 13:04
直接把 2k换成 100k可以吗？
电流应该就小了吧

试试又不会逝世
