32G数据手册上PLL144M高速PWM相关说明太少，请大虾能不能详细讲解一下[已解决]

baig*** · 发表于 2024-11-28 10:09:11

本帖最后由 baigezy 于 2024-11-29 09:45 编辑

32G数据手册上PLL144M高速PWM相关说明太少，请大虾能不能详细讲解一下，万分感谢。

王*** · 发表于 2024-11-28 10:13:47

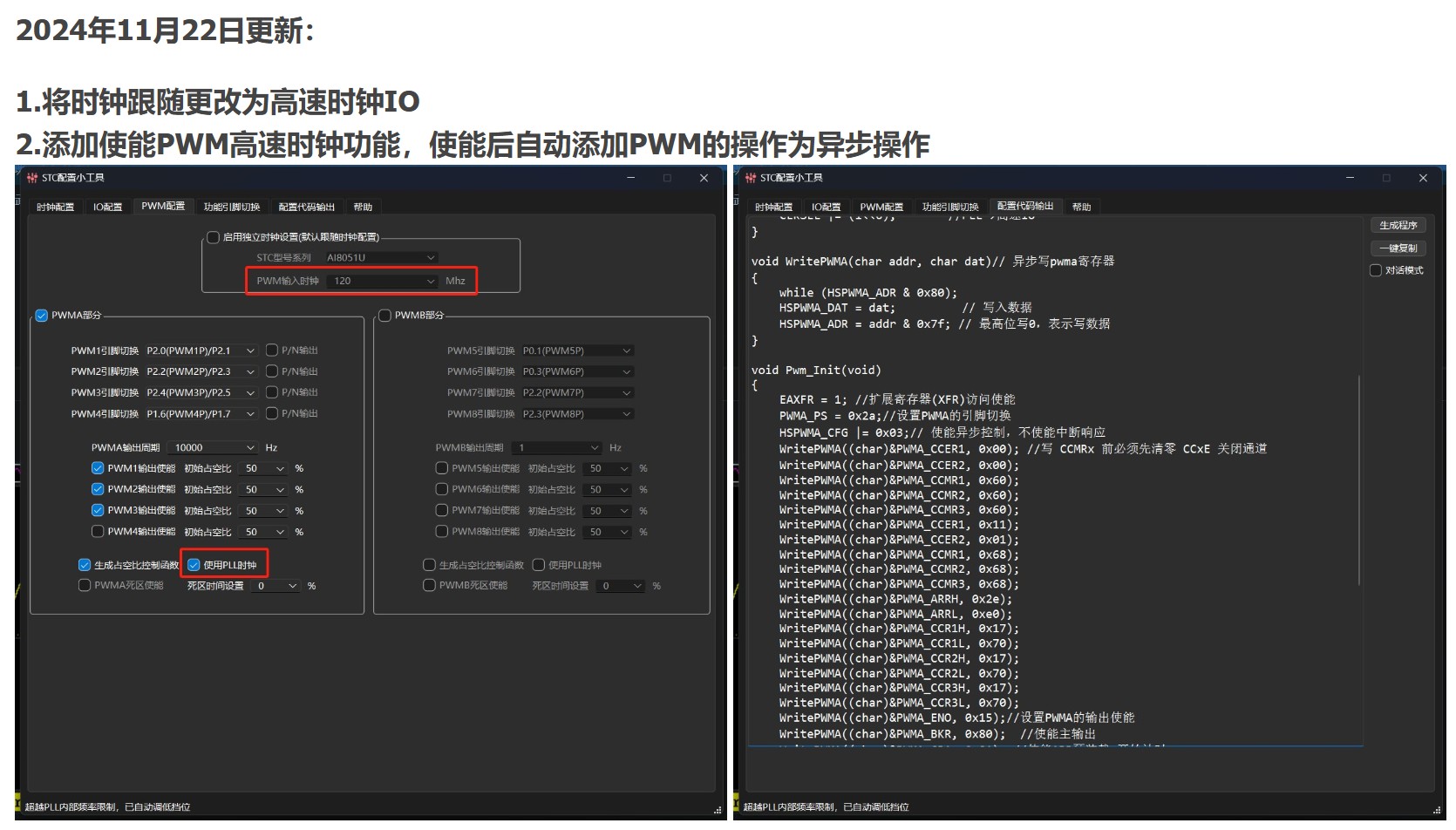

你好，可以试一下这个小工具

自动生成代码 (新增对话模式，聊天生成代码) AI8051U-PWM配置小工具 - FOC，有ICache的 32F12K54 测试版块国芯技术交流网站 - AI32位8051交流社区
使能PLL模式就可以使用PWM的高速模式了，高速模式下主要是通过异步间接读写寄存器

社区*** · 发表于 2024-11-28 10:29:16

普通应用不需要高速PWM。

baig*** · 发表于 2024-11-28 10:50:19

本帖最后由 baigezy 于 2024-11-28 10:54 编辑

这个工具只能用于AI8051吗？PWM输入时钟最高只能到40MHz，这是什么问题呢？？

baig*** · 发表于 2024-11-28 10:51:46

社区*** 发表于 2024-11-28 10:29
普通应用不需要高速PWM。

这不是应用的事儿，这是学习

baig*** · 发表于 2024-11-28 10:53:56

王*** 发表于 2024-11-28 10:13
你好，可以试一下这个小工具

自动生成代码 (新增对话模式，聊天生成代码) AI8051U-PWM配置小工具 - FOC， ...

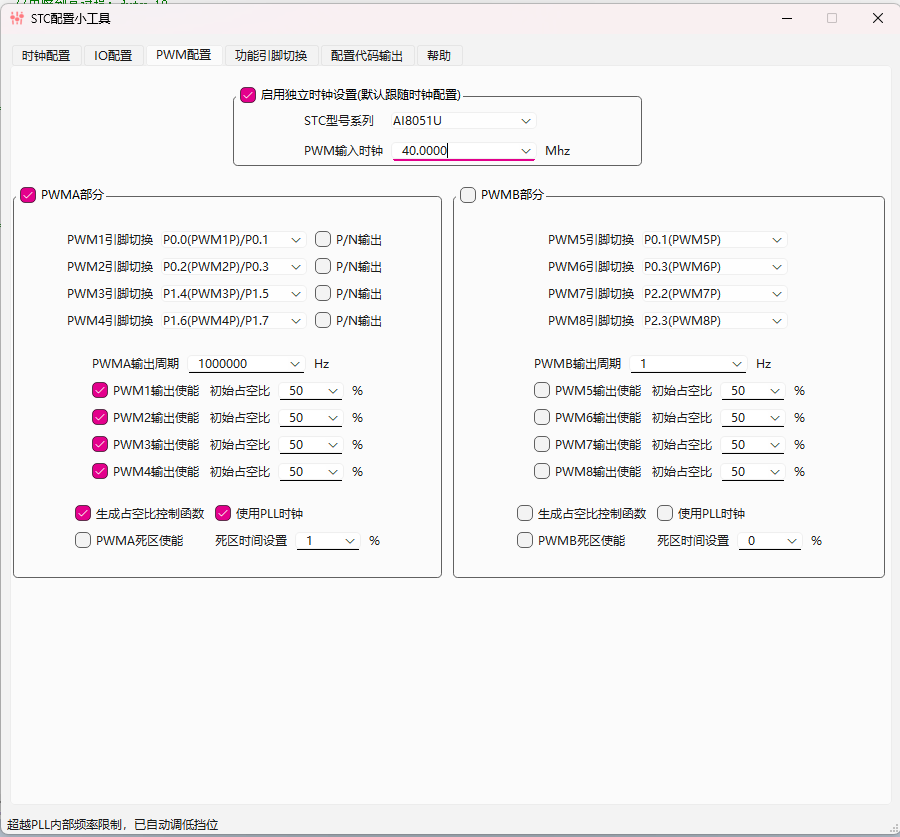

小工具下载来测试了一下，发现PLL最大只能到40MHz，这是怎么回事呢

大*** · 发表于 2024-11-28 10:58:29

使用了，窗口不能调整，下面的看不见

Debu*** · 发表于 2024-11-28 11:13:40

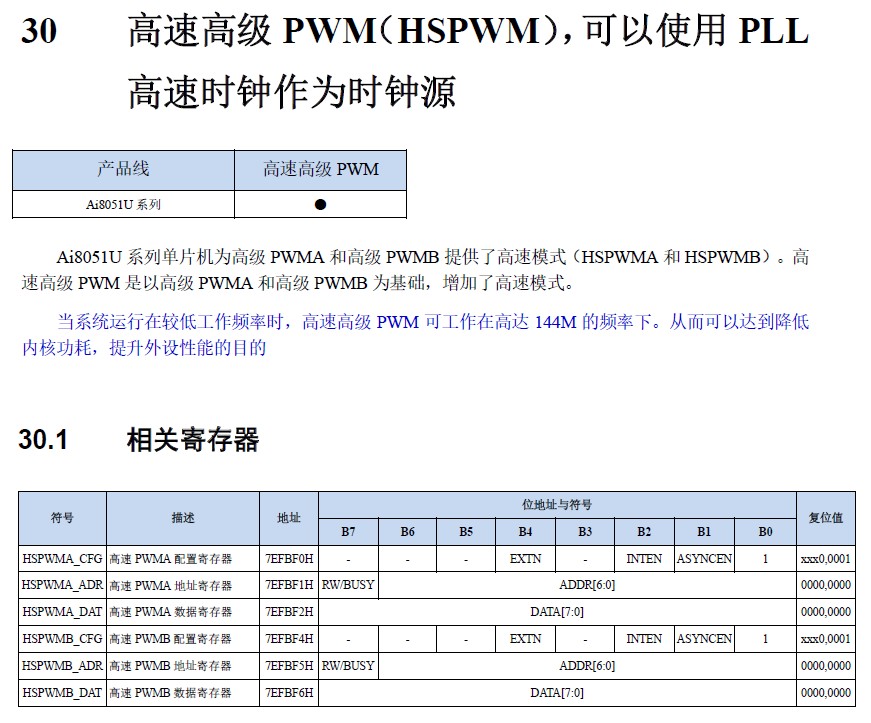

高速PWM以16bit高级PWM为基础，支持使用PLL时钟源，寄存器异步访问，其他与16bit高级PWM相同

王*** · 发表于 2024-11-28 11:33:05

baig*** 发表于 2024-11-28 10:50
这个工具只能用于AI8051吗？PWM输入时钟最高只能到40MHz，这是什么问题呢？？

...

问题一个一个回答：

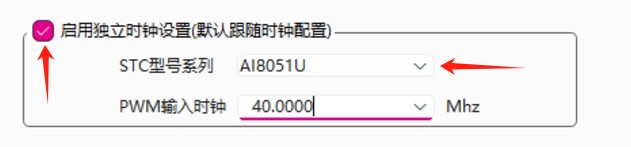

工具的IO设置部分是通用的，PWM目前支持AI32/AI8/AI8051U型号，具体可以通过

启动独立时钟设置，然后进行设置。
PWM时钟是可以直接输入的，但是配置PLL部分代码需要自行移植例程，目前暂未适配

baig*** · 发表于 2024-11-28 13:55:06

王*** 发表于 2024-11-28 10:13
你好，可以试一下这个小工具

自动生成代码 (新增对话模式，聊天生成代码) AI8051U-PWM配置小工具 - FOC， ...

请问一下，高速PWM不能开启PWM中断？谢谢
