AI8051U可能驱动不了 SPI的4寸ST7796显示屏。
同样使用试验箱程序包的第76号文件，尝试驱动了2.8寸7789和4寸7796显示屏。

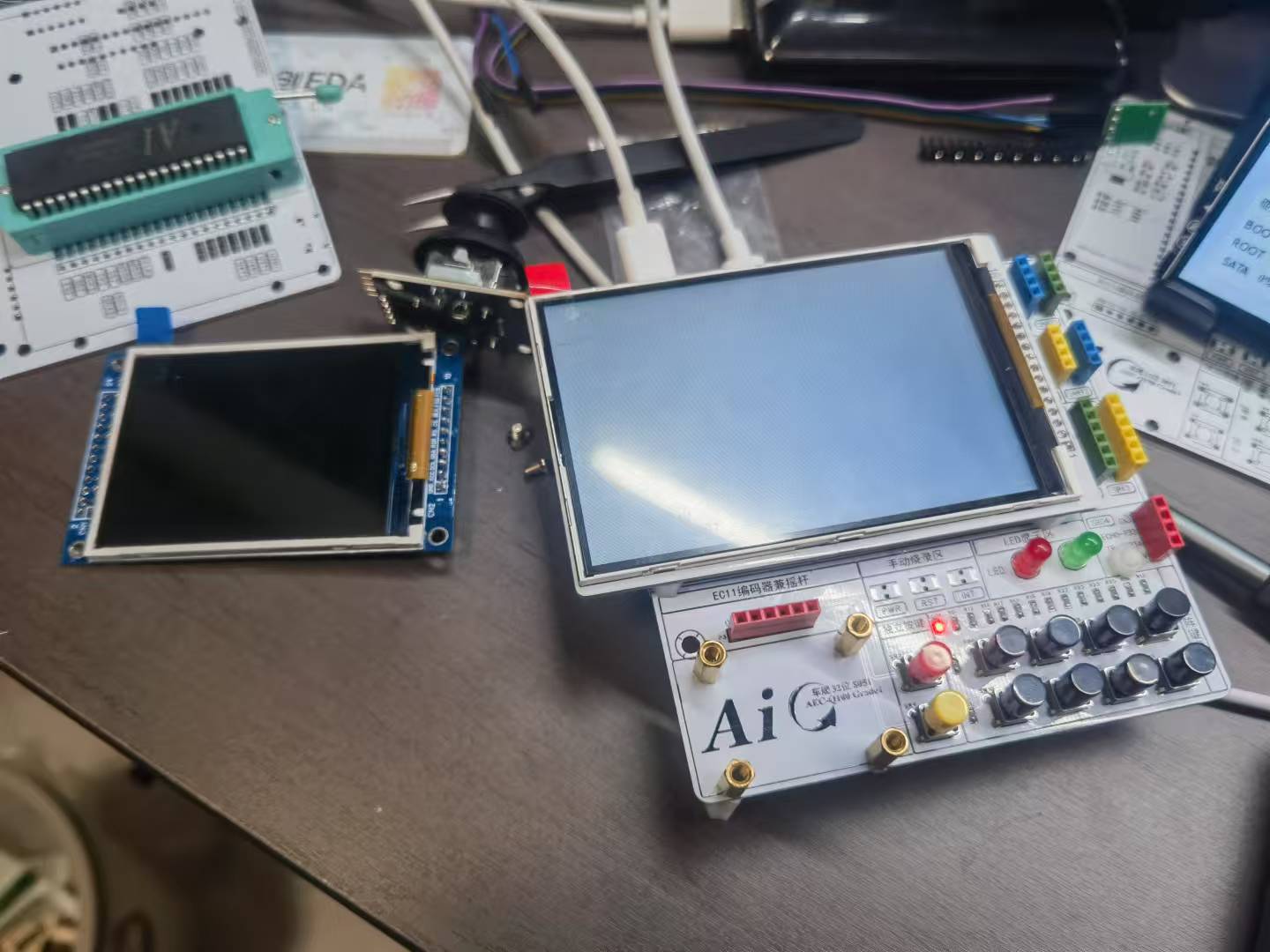

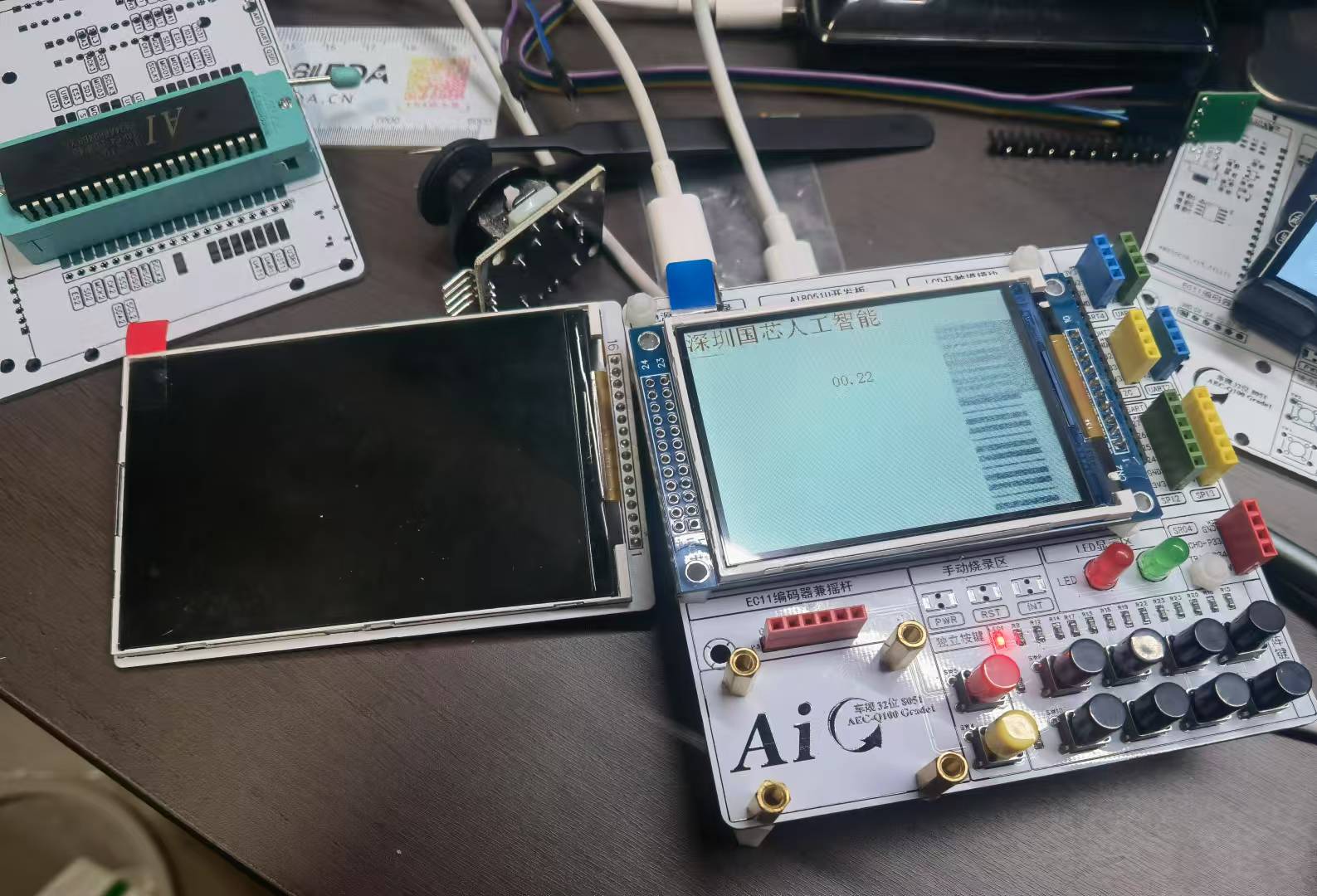

同样的代码，连屏幕分辨率都没改变，只是两者驱动部分改变了（7796的驱动代码在stm可以正常驱动），结果是7789可以驱动，7796无显示。
-
- /************* 功能说明 **************
-
- 本例程基于AI8051U为主控芯片的实验箱V1.1版本进行编写测试。
-
- 使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。
-
- edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。
-
- 彩色SPI接口TFT LCD240x240的显示程序，通过SPI DMA将3200字节的图片数据送到彩屏，传送时不占用CPU时间。
-
- 显示图形，汉字，英文，数字. TFT LCD240X240使用中景园的液晶屏，主控IC型号为ST7789V3。
-
- 其中图形显示发送命令使用SPI查询方式(11字节)，图片数据使用SPI DMA操作，本例运行于40MHz, 每次SPI DMA传输总时间1.52ms. 整屏刷新55mms.
-
- 将要显示的内容放在1024字节的显存中，启动DMA传输即可。
-
- 下载时, 选择时钟 40MHz (用户可自行修改频率后重新编译即可).
-
- ******************************************/
-
- #define FOSC 40000000UL
-
- #include "AI8051U.h"
- #include "LCD.h"
- #include "lcdfont.h"
- #include "pic.h"
-
- //-----------------LCD端口定义----------------
- /* 定义接口 */
- //GND AI8051U实验箱 V1.1
- //VCC 3~5V
- //sbit P_LCD_CLK = P3^2; //D0 SPI or II2 的时钟脚
- //sbit P_LCD_SDA = P3^3; //D1 SPI or II2 的数据脚
- //sbit P_LCD_RST = P4^7; //RES 复位脚, 低电平复位
- //sbit P_LCD_DC = P1^1; //DC 数据或命令脚
- //sbit P_LCD_CS = P3^5; //CS 片选脚
-

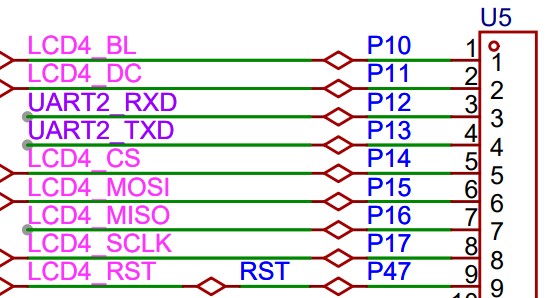

- sbit P_LCD_CLK = P1^7; //D0 SPI or II2 的时钟脚
- sbit P_LCD_SDA = P1^5; //D1 SPI or II2 的数据脚
- sbit P_LCD_RST = P4^7; //RES 复位脚, 低电平复位
- sbit P_LCD_DC = P1^1; //DC 数据或命令脚
- sbit P_LCD_CS = P1^4; //CS 片选脚
-
-
- // 显示定义
- #define USE_HORIZONTAL 3 //设置横屏或者竖屏显示 0或1为竖屏 2或3为横屏
- #define LCD_W 320
- #define LCD_H 240
-
-
- //-----------------变量定义----------------
- bit B_SPI_DMA_busy; //SPI DMA忙标志， 1标志SPI-DMA忙，SPI DMA中断中清除此标志，使用SPI DMA前要确认此标志为0
- u16 SPI_TxAddr; //SPI DMA要发送数据的首地址
- u8 xdata DisTmp[3200]; //显示缓冲，将要显示的内容放在显存里，启动DMA即可. 由于LCM DMA有4字节对齐问题，所以这里定位对地址为4的倍数
-
-
- //N ms延时函数
- void delay_ms(u16 ms) // 1~65535 ms
- {
- u16 i;
- do
- {
- i = FOSC / 6000; //STC32系列
- while(--i) ;
- }while(--ms);
- }
-
-
- //========================================================================
- // 函数: void SPI_Config(u8 SPI_io, u8 SPI_speed)
- // 描述: SPI初始化函数。
- // 参数: io: 切换到的IO, SS MOSI MISO SCLK
- // 0: 切换到 P1.4 P1.5 P1.6 P1.7
- // 1: 切换到 P2.4 P2.5 P2.6 P2.7
- // 2: 切换到 P4.0 P4.1 P4.2 P4.3
- // 3: 切换到 P3.5 P3.4 P3.3 P3.2
- // SPI_speed: SPI的速度, 0: fosc/4, 1: fosc/8, 2: fosc/16, 3: fosc/2
- // 返回: none.
- // 版本: VER1.0
- // 日期: 2024-8-13
- // 备注:
- //========================================================================
- void SPI_Config(u8 SPI_io, u8 SPI_speed)
- {
- SPI_io &= 3;
-
- SPCTL = SPI_speed & 3; //配置SPI 速度, 这条指令先执行, 顺便Bit7~Bit2清0
- SSIG = 1; //1: 忽略SS脚，由MSTR位决定主机还是从机 0: SS脚用于决定主机还是从机。
- SPEN = 1; //1: 允许SPI， 0：禁止SPI，所有SPI管脚均为普通IO
- DORD = 0; //1：LSB先发， 0：MSB先发
- MSTR = 1; //1：设为主机 0：设为从机
- CPOL = 1; //1: 空闲时SCLK为高电平， 0：空闲时SCLK为低电平
- CPHA = 1; //1: 数据在SCLK前沿驱动,后沿采样. 0: 数据在SCLK前沿采样,后沿驱动.
- // SPR1 = 0; //SPR1,SPR0 00: fosc/4, 01: fosc/8
- // SPR0 = 0; // 10: fosc/16, 11: fosc/2
- P_SW1 = (P_SW1 & ~0x0c) | ((SPI_io<<2) & 0x0c); //切换IO
-
- HSCLKDIV = 1; //HSCLKDIV主时钟分频
- SPI_CLKDIV = 1; //SPI_CLKDIV主时钟分频
- SPSTAT = 0x80 + 0x40; //清0 SPIF和WCOL标志
-
- if(SPI_io == 0)
- {
- P1n_standard(0xf0); //切换到 P1.4(SS) P1.5(MOSI) P1.6(MISO) P1.7(SCLK), 设置为准双向口
- PullUpEnable(P1PU, 0xf0); //设置上拉电阻 允许端口内部上拉电阻 PxPU, 要设置的端口对应位为1
- P1n_push_pull(Pin7+Pin5); //MOSI SCLK设置为推挽输出
- SlewRateHigh(P1SR, Pin7+Pin5); //MOSI SCLK端口输出设置为高速模式 PxSR, 要设置的端口对应位为1. 高速模式在3.3V供电时速度可以到13.5MHz(27MHz主频，SPI速度2分频)
- }
- else if(SPI_io == 1)
- {
- P2n_standard(0xf0); //切换到P2.4(SS) P2.5(MOSI) P2.6(MISO) P2.7(SCLK), 设置为准双向口
- PullUpEnable(P2PU, 0xf0); //设置上拉电阻 允许端口内部上拉电阻 PxPU, 要设置的端口对应位为1
- P2n_push_pull(Pin7+Pin5); //MOSI SCLK设置为推挽输出
- SlewRateHigh(P2SR, Pin7+Pin5); //MOSI SCLK端口输出设置为高速模式 PxSR, 要设置的端口对应位为1. 高速模式在3.3V供电时速度可以到13.5MHz(27MHz主频，SPI速度2分频)
- }
- else if(SPI_io == 2)
- {
- P4n_standard(0x0f); //切换到P4.0(SS) P4.1(MOSI) P4.2(MISO) P4.3(SCLK), 设置为准双向口
- PullUpEnable(P4PU, 0x0f); //设置上拉电阻 允许端口内部上拉电阻 PxPU, 要设置的端口对应位为1
- P4n_push_pull(Pin3+Pin1); //MOSI SCLK设置为推挽输出
- SlewRateHigh(P4SR, Pin3+Pin1); //MOSI SCLK端口输出设置为高速模式 PxSR, 要设置的端口对应位为1. 高速模式在3.3V供电时速度可以到13.5MHz(27MHz主频，SPI速度2分频)
- }
- else if(SPI_io == 3)
- {
- P3n_standard(0x3C); //切换到P3.5(SS) P3.4(MOSI) P3.3(MISO) P3.2(SCLK), 设置为准双向口
- PullUpEnable(P3PU, 0x3c); //设置上拉电阻 允许端口内部上拉电阻 PxPU, 要设置的端口对应位为1
- P3n_push_pull(Pin4+Pin2); //MOSI SCLK设置为推挽输出
- SlewRateHigh(P3SR, Pin4+Pin2); //MOSI SCLK端口输出设置为高速模式 PxSR, 要设置的端口对应位为1. 高速模式在3.3V供电时速度可以到13.5MHz(27MHz主频，SPI速度2分频)
- }
- }
-
-
- //========================================================================
- // 描述: 写SPI一个字节函数
- // 参数: 无.
- // 返回: 无
- //========================================================================
-
- void LCD_SendByte(u8 dat)
- {
- SPDAT = dat; //发送一个字节
- while(SPIF == 0) ; //等待发送完成
- SPSTAT = 0x80 + 0x40; //清0 SPIF和WCOL标志
- }
-
-
- /******************************************************************************
- 函数说明：LCD写入数据
- 入口数据：dat 写入的数据
- 返回值： 无
- ******************************************************************************/
- void LCD_WR_DATA8(u8 dat)
- {
- P_LCD_CS = 0;
- LCD_SendByte(dat);
- P_LCD_CS = 1;
- }
-
-
- /******************************************************************************
- 函数说明：LCD写入数据
- 入口数据：dat 写入的数据
- 返回值： 无
- ******************************************************************************/
- void LCD_WR_DATA16(u16 dat)
- {
- P_LCD_CS = 0;
- LCD_SendByte((u8)(dat>>8));
- LCD_SendByte((u8)dat);
- P_LCD_CS = 1;
- }
-
-
- /******************************************************************************
- 函数说明：LCD写入命令
- 入口数据：dat 写入的命令
- 返回值： 无
- ******************************************************************************/
- void LCD_WR_REG(u8 dat)
- {
- P_LCD_DC = 0;//写命令
- P_LCD_CS = 0;
- LCD_SendByte(dat);
- P_LCD_CS = 1;
- P_LCD_DC = 1;//写数据
- }
-
-
- /******************************************************************************
- 函数说明：设置起始和结束地址
- 入口数据：x1,x2 设置列的起始和结束地址
- y1,y2 设置行的起始和结束地址
- 返回值： 无
- ******************************************************************************/
- void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
- {
- if(USE_HORIZONTAL == 1)
- {
- y1 += 80;
- y2 += 80;
- }
- else if(USE_HORIZONTAL == 3)
- {
- x1 += 80;
- x2 += 80;
- }
-
- LCD_WR_REG(0x2a);//列地址设置
- LCD_WR_DATA16(x1);
- LCD_WR_DATA16(x2);
- LCD_WR_REG(0x2b);//行地址设置
- LCD_WR_DATA16(y1);
- LCD_WR_DATA16(y2);
- LCD_WR_REG(0x2c);//储存器写
- }
-
-
- /******************************************************************************
- 函数说明：LCD初始化函数
- 入口数据：无
- 返回值： 无
- ******************************************************************************/
- void LCD_Init(u8 LCDdriver)
- {
- P_LCD_CLK = 1;//SCLK
- P_LCD_SDA = 1;//MOSI
- P_LCD_RST = 1;//RES
- P_LCD_DC = 1;//DC
- P_LCD_CS = 1;//CS
-
- P_LCD_RST = 0;
- delay_ms(100);
- P_LCD_RST = 1;
- delay_ms(100);
-
- if(LCDdriver==0)
- {
- LCD_WR_REG(0x11); //Sleep out 退出睡眠
- delay_ms(120); //Delay 120ms
- LCD_WR_REG(0x36); //显存访问控制
- if(USE_HORIZONTAL == 0) LCD_WR_DATA8(0x00);
- else if(USE_HORIZONTAL == 1) LCD_WR_DATA8(0xC0);
- else if(USE_HORIZONTAL == 2) LCD_WR_DATA8(0x70);
- else LCD_WR_DATA8(0xA0);
-
- LCD_WR_REG(0x3A); //接口格式
- LCD_WR_DATA8(0x05);
-
- LCD_WR_REG(0xB2);
- LCD_WR_DATA8(0x1F);
- LCD_WR_DATA8(0x1F);
- LCD_WR_DATA8(0x00);
- LCD_WR_DATA8(0x33);
- LCD_WR_DATA8(0x33);
-
- LCD_WR_REG(0xB7);
- LCD_WR_DATA8(0x35);
-
- LCD_WR_REG(0xBB);
- LCD_WR_DATA8(0x20); //2b
-
- LCD_WR_REG(0xC0);
- LCD_WR_DATA8(0x2C);
-
- LCD_WR_REG(0xC2);
- LCD_WR_DATA8(0x01);
-
- LCD_WR_REG(0xC3);
- LCD_WR_DATA8(0x01);
-
- LCD_WR_REG(0xC4);
- LCD_WR_DATA8(0x18); //VDV, 0x20:0v
-
- LCD_WR_REG(0xC6);
- LCD_WR_DATA8(0x13); //0x13:60Hz
-
- LCD_WR_REG(0xD0);
- LCD_WR_DATA8(0xA4);
- LCD_WR_DATA8(0xA1);
-
- LCD_WR_REG(0xD6);
- LCD_WR_DATA8(0xA1); //sleep in后，gate输出为GND
-
- //---------------ST7789V gamma setting-------------//
- LCD_WR_REG(0xE0); //Set Gamma
- LCD_WR_DATA8(0xF0);
- LCD_WR_DATA8(0x04);
- LCD_WR_DATA8(0x07);
- LCD_WR_DATA8(0x04);
- LCD_WR_DATA8(0x04);
- LCD_WR_DATA8(0x04);
- LCD_WR_DATA8(0x25);
- LCD_WR_DATA8(0x33);
- LCD_WR_DATA8(0x3C);
- LCD_WR_DATA8(0x36);
- LCD_WR_DATA8(0x14);
- LCD_WR_DATA8(0x12);
- LCD_WR_DATA8(0x29);
- LCD_WR_DATA8(0x30);
-
- LCD_WR_REG(0xE1); //Set Gamma
- LCD_WR_DATA8(0xF0);
- LCD_WR_DATA8(0x02);
- LCD_WR_DATA8(0x04);
- LCD_WR_DATA8(0x05);
- LCD_WR_DATA8(0x05);
- LCD_WR_DATA8(0x21);
- LCD_WR_DATA8(0x25);
- LCD_WR_DATA8(0x32);
- LCD_WR_DATA8(0x3B);
- LCD_WR_DATA8(0x38);
- LCD_WR_DATA8(0x12);
- LCD_WR_DATA8(0x14);
- LCD_WR_DATA8(0x27);
- LCD_WR_DATA8(0x31);
-
- LCD_WR_REG(0xE4);
- LCD_WR_DATA8(0x1D); //使用240根gate (N+1)*8
- LCD_WR_DATA8(0x00); //设定gate起点位置
- LCD_WR_DATA8(0x00); //当gate没有用完时，bit4(TMG)设为0
-
- LCD_WR_REG(0x20);
-
- LCD_WR_REG(0x29); //开启显示
- }
- else
- {

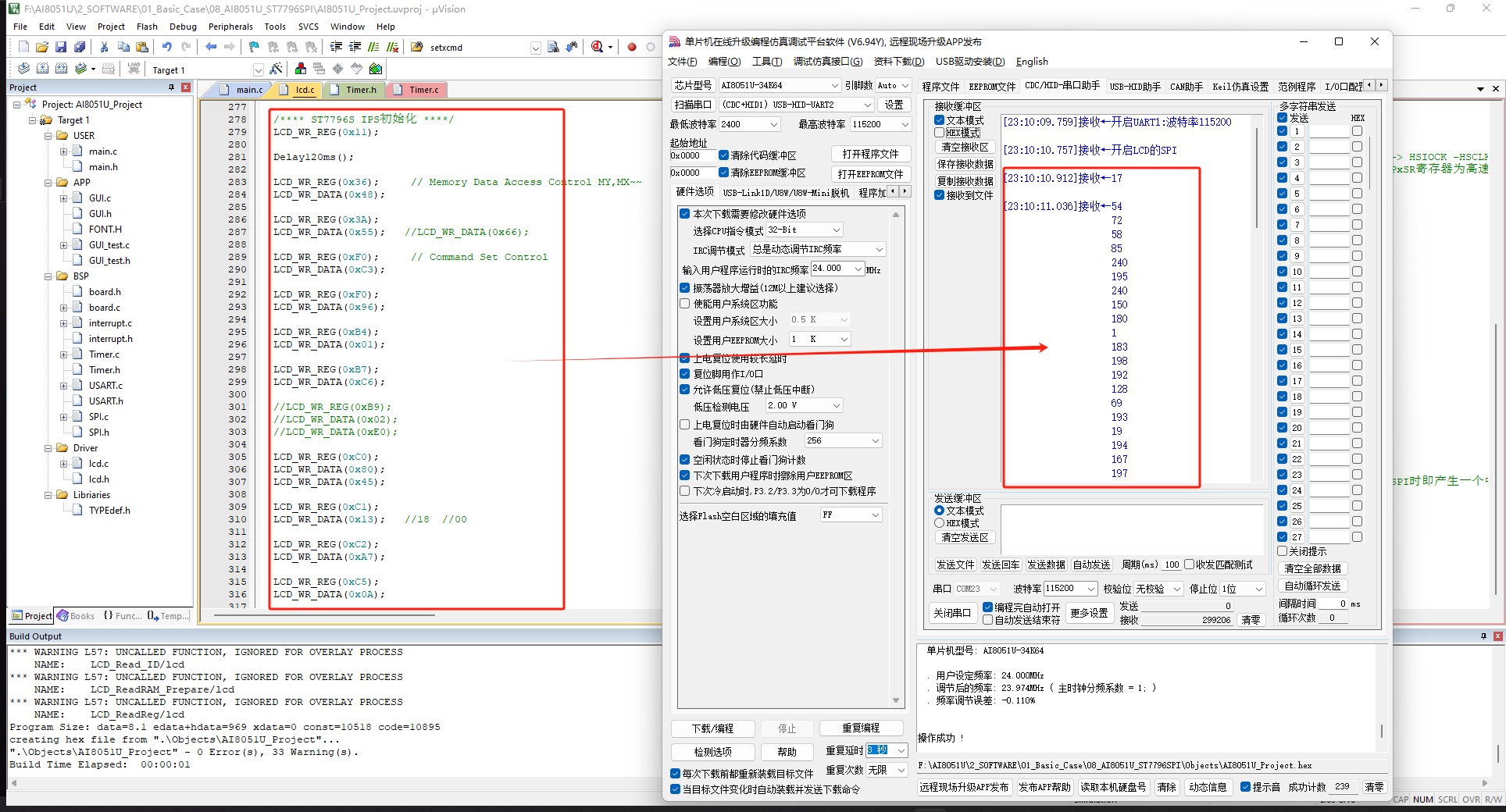

- /**** ST7796S IPS初始化 ****/
- LCD_WR_REG(0x11); //Sleep out 退出睡眠
- delay_ms(120); //Delay 120ms
- LCD_WR_REG(0x36); //显存访问控制
- LCD_WR_DATA8(0x48);
-
- LCD_WR_REG(0x3A);
- LCD_WR_DATA8(0x55); //LCD_WR_DATA8(0x66);
-
- LCD_WR_REG(0xF0); // Command Set Control
- LCD_WR_DATA8(0xC3);
-
- LCD_WR_REG(0xF0);
- LCD_WR_DATA8(0x96);
-
- LCD_WR_REG(0xB4);
- LCD_WR_DATA8(0x01);
-
- LCD_WR_REG(0xB7);
- LCD_WR_DATA8(0xC6);
-
- //LCD_WR_REG(0xB9);
- //LCD_WR_DATA8(0x02);
- //LCD_WR_DATA8(0xE0);
-
- LCD_WR_REG(0xC0);
- LCD_WR_DATA8(0x80);
- LCD_WR_DATA8(0x45);
-
- LCD_WR_REG(0xC1);
- LCD_WR_DATA8(0x13); //18 //00
-
- LCD_WR_REG(0xC2);
- LCD_WR_DATA8(0xA7);
-
- LCD_WR_REG(0xC5);
- LCD_WR_DATA8(0x0A);
-
- LCD_WR_REG(0xE8);
- LCD_WR_DATA8(0x40);
- LCD_WR_DATA8(0x8A);
- LCD_WR_DATA8(0x00);
- LCD_WR_DATA8(0x00);
- LCD_WR_DATA8(0x29);
- LCD_WR_DATA8(0x19);
- LCD_WR_DATA8(0xA5);
- LCD_WR_DATA8(0x33);
-
- LCD_WR_REG(0xE0);
- LCD_WR_DATA8(0xD0);
- LCD_WR_DATA8(0x08);
- LCD_WR_DATA8(0x0F);
- LCD_WR_DATA8(0x06);
- LCD_WR_DATA8(0x06);
- LCD_WR_DATA8(0x33);
- LCD_WR_DATA8(0x30);
- LCD_WR_DATA8(0x33);
- LCD_WR_DATA8(0x47);
- LCD_WR_DATA8(0x17);
- LCD_WR_DATA8(0x13);
- LCD_WR_DATA8(0x13);
- LCD_WR_DATA8(0x2B);
- LCD_WR_DATA8(0x31);
-
- LCD_WR_REG(0xE1);
- LCD_WR_DATA8(0xD0);
- LCD_WR_DATA8(0x0A);
- LCD_WR_DATA8(0x11);
- LCD_WR_DATA8(0x0B);
- LCD_WR_DATA8(0x09);
- LCD_WR_DATA8(0x07);
- LCD_WR_DATA8(0x2F);
- LCD_WR_DATA8(0x33);
- LCD_WR_DATA8(0x47);
- LCD_WR_DATA8(0x38);
- LCD_WR_DATA8(0x15);
- LCD_WR_DATA8(0x16);
- LCD_WR_DATA8(0x2C);
- LCD_WR_DATA8(0x32);
-
-
- LCD_WR_REG(0xF0);
- LCD_WR_DATA8(0x3C);
-
- LCD_WR_REG(0xF0);
- LCD_WR_DATA8(0x69);
-
- delay_ms(120);
-
- LCD_WR_REG(0x20);
-
- LCD_WR_REG(0x29);
-
- P1M0 |= 0x01; //BL推挽输出
- P1M1 &= ~0x01;
-
- P10=1;
- }
- }
-
- /******************************************************************************
- 函数说明：在指定区域填充颜色
- 入口数据：xsta,ysta 起始坐标
- xend,yend 终止坐标
- color 要填充的颜色
- 返回值： 无
- ******************************************************************************/
- void LCD_Fill(u16 xsta,u16 ysta,u16 xend,u16 yend,u16 color)
- {
- u16 i,j;
- LCD_Address_Set(xsta,ysta,xend-1,yend-1);//设置显示范围
- for(i=ysta;i<yend;i++)
- {
- for(j=xsta;j<xend;j++)
- {
- LCD_WR_DATA16(color);
- }
- }
- }
-
- /******************************************************************************
- 函数说明：在指定位置画点
- 入口数据：x,y 画点坐标
- color 点的颜色
- 返回值： 无
- ******************************************************************************/
- void LCD_DrawPoint(u16 x,u16 y,u16 color)
- {
- LCD_Address_Set(x,y,x,y);//设置光标位置
- LCD_WR_DATA16(color);
- }
-
- /******************************************************************************
- 函数说明：显示单个12x12汉字
- 入口数据：x,y显示坐标
- *s 要显示的汉字
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- mode: 0非叠加模式 1叠加模式
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowChinese12x12(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
- {
- u8 i,j,m=0;
- u16 k;
- u16 HZnum;//汉字数目
- u16 TypefaceNum;//一个字符所占字节大小
- u16 x0=x;
- TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
-
- HZnum=sizeof(tfont12)/sizeof(typFNT_GB12); //统计汉字数目
- for(k=0;k<HZnum;k++)
- {
- if((tfont12[k].Index[0]==*(s))&&(tfont12[k].Index[1]==*(s+1)))
- {
- LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
- for(i=0;i<TypefaceNum;i++)
- {
- for(j=0;j<8;j++)
- {
- if(!mode)//非叠加方式
- {
- if(tfont12[k].Msk[i]&(0x01<<j)) LCD_WR_DATA16(fc);
- else LCD_WR_DATA16(bc);
- m++;
- if(m%sizey==0)
- {
- m=0;
- break;
- }
- }
- else//叠加方式
- {
- if(tfont12[k].Msk[i]&(0x01<<j)) LCD_DrawPoint(x,y,fc);//画一个点
- x++;
- if((x-x0)==sizey)
- {
- x=x0;
- y++;
- break;
- }
- }
- }
- }
- }
- continue; //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
- }
- }
-
- /******************************************************************************
- 函数说明：显示单个16x16汉字
- 入口数据：x,y显示坐标
- *s 要显示的汉字
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- mode: 0非叠加模式 1叠加模式
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowChinese16x16(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
- {
- u8 i,j,m=0;
- u16 k;
- u16 HZnum;//汉字数目
- u16 TypefaceNum;//一个字符所占字节大小
- u16 x0=x;
- TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
- HZnum=sizeof(tfont16)/sizeof(typFNT_GB16); //统计汉字数目
- for(k=0;k<HZnum;k++)
- {
- if ((tfont16[k].Index[0]==*(s))&&(tfont16[k].Index[1]==*(s+1)))
- {
- LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
- for(i=0;i<TypefaceNum;i++)
- {
- for(j=0;j<8;j++)
- {
- if(!mode)//非叠加方式
- {
- if(tfont16[k].Msk[i]&(0x01<<j)) LCD_WR_DATA16(fc);
- else LCD_WR_DATA16(bc);
- m++;
- if(m%sizey==0)
- {
- m=0;
- break;
- }
- }
- else//叠加方式
- {
- if(tfont16[k].Msk[i]&(0x01<<j)) LCD_DrawPoint(x,y,fc);//画一个点
- x++;
- if((x-x0)==sizey)
- {
- x=x0;
- y++;
- break;
- }
- }
- }
- }
- }
- continue; //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
- }
- }
-
-
- /******************************************************************************
- 函数说明：显示单个24x24汉字
- 入口数据：x,y显示坐标
- *s 要显示的汉字
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- mode: 0非叠加模式 1叠加模式
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowChinese24x24(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
- {
- u8 i,j,m=0;
- u16 k;
- u16 HZnum;//汉字数目
- u16 TypefaceNum;//一个字符所占字节大小
- u16 x0=x;
- TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
- HZnum=sizeof(tfont24)/sizeof(typFNT_GB24); //统计汉字数目
- for(k=0;k<HZnum;k++)
- {
- if ((tfont24[k].Index[0]==*(s))&&(tfont24[k].Index[1]==*(s+1)))
- {
- LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
- for(i=0;i<TypefaceNum;i++)
- {
- for(j=0;j<8;j++)
- {
- if(!mode)//非叠加方式
- {
- if(tfont24[k].Msk[i]&(0x01<<j)) LCD_WR_DATA16(fc);
- else LCD_WR_DATA16(bc);
- m++;
- if(m%sizey==0)
- {
- m=0;
- break;
- }
- }
- else//叠加方式
- {
- if(tfont24[k].Msk[i]&(0x01<<j)) LCD_DrawPoint(x,y,fc);//画一个点
- x++;
- if((x-x0)==sizey)
- {
- x=x0;
- y++;
- break;
- }
- }
- }
- }
- }
- continue; //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
- }
- }
-
- /******************************************************************************
- 函数说明：显示单个32x32汉字
- 入口数据：x,y显示坐标
- *s 要显示的汉字
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- mode: 0非叠加模式 1叠加模式
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowChinese32x32(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
- {
- u8 i,j,m=0;
- u16 k;
- u16 HZnum;//汉字数目
- u16 TypefaceNum;//一个字符所占字节大小
- u16 x0=x;
- TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
- HZnum=sizeof(tfont32)/sizeof(typFNT_GB32); //统计汉字数目
- for(k=0;k<HZnum;k++)
- {
- if ((tfont32[k].Index[0]==*(s))&&(tfont32[k].Index[1]==*(s+1)))
- {
- LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
- for(i=0;i<TypefaceNum;i++)
- {
- for(j=0;j<8;j++)
- {
- if(!mode)//非叠加方式
- {
- if(tfont32[k].Msk[i]&(0x01<<j)) LCD_WR_DATA16(fc);
- else LCD_WR_DATA16(bc);
- m++;
- if(m%sizey==0)
- {
- m=0;
- break;
- }
- }
- else//叠加方式
- {
- if(tfont32[k].Msk[i]&(0x01<<j)) LCD_DrawPoint(x,y,fc);//画一个点
- x++;
- if((x-x0)==sizey)
- {
- x=x0;
- y++;
- break;
- }
- }
- }
- }
- }
- continue; //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
- }
- }
-
-
- /******************************************************************************
- 函数说明：显示单个字符
- 入口数据：x,y显示坐标
- num 要显示的字符
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- mode: 0非叠加模式 1叠加模式
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowChar(u16 x,u16 y,u8 num,u16 fc,u16 bc,u8 sizey,u8 mode)
- {
- u8 temp,sizex,t,m=0;
- u16 i,TypefaceNum;//一个字符所占字节大小
- u16 x0=x;
- sizex=sizey/2;
- TypefaceNum=(sizex/8+((sizex%8)?1:0))*sizey;
- num=num-' '; //得到偏移后的值
- LCD_Address_Set(x,y,x+sizex-1,y+sizey-1); //设置光标位置
- for(i=0;i<TypefaceNum;i++)
- {
- if(sizey==12)temp=ascii_1206[num][i]; //调用6x12字体
- else if(sizey==16)temp=ascii_1608[num][i]; //调用8x16字体
- else if(sizey==24)temp=ascii_2412[num][i]; //调用12x24字体
- else if(sizey==32)temp=ascii_3216[num][i]; //调用16x32字体
- else return;
- for(t=0;t<8;t++)
- {
- if(!mode)//非叠加模式
- {
- if(temp&(0x01<<t)) LCD_WR_DATA16(fc);
- else LCD_WR_DATA16(bc);
- m++;
- if(m%sizex==0)
- {
- m=0;
- break;
- }
- }
- else//叠加模式
- {
- if(temp&(0x01<<t))LCD_DrawPoint(x,y,fc);//画一个点
- x++;
- if((x-x0)==sizex)
- {
- x=x0;
- y++;
- break;
- }
- }
- }
- }
- }
-
-
- /******************************************************************************
- 函数说明：显示汉字串
- 入口数据：x,y显示坐标
- *s 要显示的汉字串
- fc 字的颜色
- bc 字的背景色
- sizey 字号 可选 16 24 32
- mode: 0非叠加模式 1叠加模式
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowChinese(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
- {
- while(*s!=0)
- {
- if(sizey==12) LCD_ShowChinese12x12(x,y,s,fc,bc,sizey,mode);
- else if(sizey==16) LCD_ShowChinese16x16(x,y,s,fc,bc,sizey,mode);
- else if(sizey==24) LCD_ShowChinese24x24(x,y,s,fc,bc,sizey,mode);
- else if(sizey==32) LCD_ShowChinese32x32(x,y,s,fc,bc,sizey,mode);
- else return;
- s+=2;
- x+=sizey;
- }
- }
-
- /******************************************************************************
- 函数说明：显示字符串
- 入口数据：x,y显示坐标
- *p 要显示的字符串
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- mode: 0非叠加模式 1叠加模式
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowString(u16 x,u16 y,const u8 *p,u16 fc,u16 bc,u8 sizey,u8 mode)
- {
- while(*p!='\0')
- {
- LCD_ShowChar(x,y,*p,fc,bc,sizey,mode);
- x+=sizey/2;
- p++;
- }
- }
-
-
- /******************************************************************************
- 函数说明：显示数字
- 入口数据：m底数，n指数
- 返回值： 无
- ******************************************************************************/
- u32 mypow(u8 m,u8 n)
- {
- u32 result=1;
- while(n--)result*=m;
- return result;
- }
-
-
- /******************************************************************************
- 函数说明：显示整数变量
- 入口数据：x,y显示坐标
- num 要显示整数变量
- len 要显示的位数
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowIntNum(u16 x,u16 y,u16 num,u8 len,u16 fc,u16 bc,u8 sizey)
- {
- u8 t,temp;
- u8 enshow=0;
- u8 sizex=sizey/2;
- for(t=0;t<len;t++)
- {
- temp = (num/mypow(10, (u8)(len-t-1)))%10;
- if(enshow==0&&t<(len-1))
- {
- if(temp==0)
- {
- LCD_ShowChar(x+t*sizex,y,' ',fc,bc,sizey,0);
- continue;
- }else enshow=1;
-
- }
- LCD_ShowChar(x+t*sizex,y, (u8)(temp+48),fc,bc,sizey,0);
- }
- }
-
-
- /******************************************************************************
- 函数说明：显示两位小数变量
- 入口数据：x,y显示坐标
- num 要显示小数变量
- len 要显示的位数
- fc 字的颜色
- bc 字的背景色
- sizey 字号
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowFloatNum1(u16 x,u16 y,float num,u8 len,u16 fc,u16 bc,u8 sizey)
- {
- u8 t,temp,sizex;
- u16 num1;
- sizex=sizey/2;
- num1=num*100;
- for(t=0;t<len;t++)
- {
- temp=(num1/mypow(10, (u8)(len-t-1)))%10;
- if(t==(len-2))
- {
- LCD_ShowChar(x+(len-2)*sizex,y,'.',fc,bc,sizey,0);
- t++;
- len+=1;
- }
- LCD_ShowChar(x+t*sizex,y,(u8)(temp+48),fc,bc,sizey,0);
- }
- }
-
-
- /******************************************************************************
- 函数说明：显示图片
- 入口数据：x,y起点坐标
- length 图片长度
- width 图片宽度
- pic[] 图片数组
- 返回值： 无
- ******************************************************************************/
- void LCD_ShowPicture(u16 x,u16 y,u16 length,u16 width, u8 xdata *pic)
- {
- LCD_Address_Set(x,y,x+length-1,y+width-1);
- SPI_DMA_TRIG(pic); //触发SPI DAM发送一个图片
- while(B_SPI_DMA_busy); //等待图片发送完毕
- }
-
-
- //DMA_SPI_CR SPI_DMA控制寄存器
- #define DMA_ENSPI (1<<7) // SPI DMA功能使能控制位， bit7, 0:禁止SPI DMA功能， 1：允许SPI DMA功能。
- #define SPI_TRIG_M (1<<6) // SPI DMA主机模式触发控制位，bit6, 0:写0无效， 1：写1开始SPI DMA主机模式操作。
- #define SPI_TRIG_S (0<<5) // SPI DMA从机模式触发控制位，bit5, 0:写0无效， 1：写1开始SPI DMA从机模式操作。
- #define SPI_CLRFIFO 1 // 清除SPI DMA接收FIFO控制位，bit0, 0:写0无效， 1：写1复位FIFO指针。
-
-
- //DMA_SPI_CFG SPI_DMA配置寄存器
- #define DMA_SPIIE (1<<7) // SPI DMA中断使能控制位，bit7, 0:禁止SPI DMA中断， 1：允许中断。
- #define SPI_ACT_TX (1<<6) // SPI DMA发送数据控制位，bit6, 0:禁止SPI DMA发送数据，主机只发时钟不发数据，从机也不发. 1：允许发送。
- #define SPI_ACT_RX (0<<5) // SPI DMA接收数据控制位，bit5, 0:禁止SPI DMA接收数据，主机只发时钟不收数据，从机也不收. 1：允许接收。
- #define DMA_SPIIP (0<<2) // SPI DMA中断优先级控制位，bit3~bit2, (最低)0~3(最高).
- #define DMA_SPIPTY 0 // SPI DMA数据总线访问优先级控制位，bit1~bit0, (最低)0~3(最高).
-
- //DMA_SPI_CFG2 SPI_DMA配置寄存器2
- #define SPI_WRPSS (0<<2) // SPI DMA过程中使能SS脚控制位，bit2, 0: SPI DMA传输过程不自动控制SS脚。 1：自动拉低SS脚。
- #define SPI_SSS 3 // SPI DMA过程中自动控制SS脚选择位，bit1~bit0, 0: P1.4, 1：P2.4, 2: P4.0, 3:P3.5。
-
- //DMA_SPI_STA SPI_DMA状态寄存器
- #define SPI_TXOVW (1<<2) // SPI DMA数据覆盖标志位，bit2, 软件清0.
- #define SPI_RXLOSS (1<<1) // SPI DMA接收数据丢弃标志位，bit1, 软件清0.
- #define DMA_SPIIF 1 // SPI DMA中断请求标志位，bit0, 软件清0.
-
- //HSSPI_CFG 高速SPI配置寄存器
- #define SS_HOLD (0<<4) //高速模式时SS控制信号的HOLD时间， 0~15, 默认3. 在DMA中会增加N个系统时钟，当SPI速度为系统时钟/2时执行DMA，SS_HOLD、SS_SETUP和SS_DACT都必须设置大于2的值.
- #define SS_SETUP 3 //高速模式时SS控制信号的SETUP时间，0~15, 默认3. 在DMA中不影响时间， 当SPI速度为系统时钟/2时执行DMA，SS_HOLD、SS_SETUP和SS_DACT都必须设置大于2的值.
-
- //HSSPI_CFG2 高速SPI配置寄存器2
- #define SPI_IOSW (1<<6) //bit6:交换MOSI和MISO脚位，0：不交换，1：交换
- #define HSSPIEN (0<<5) //bit5:高速SPI使能位，0：关闭高速模式，1：使能高速模式
- #define FIFOEN (1<<4) //bit4:高速SPI的FIFO模式使能位，0：关闭FIFO模式，1：使能FIFO模式，使能FIFO模式在DMA中减少13个系统时间。
- #define SS_DACT 3 //bit3~0:高速模式时SS控制信号的DEACTIVE时间，0~15, 默认3, 不影响DMA时间. 当SPI速度为系统时钟/2时执行DMA，SS_HOLD、SS_SETUP和SS_DACT都必须设置大于2的值.
-
-
- void SPI_DMA_TRIG(u8 xdata *TxBuf)
- {
- //@40MHz, Fosc/4, 200字节258us，100字节 130us，50字节66us，N个字节耗时 N*1.280+2 us, 51T一个字节，其中状态机19T, 传输耗时32T.
- //@40MHz, Fosc/2, 200字节177us，100字节 89.5us，50字节46us，N个字节耗时 N*0.875+2 us, 35T一个字节，其中状态机19T, 传输耗时16T.
- //@40MHz, Fosc/2, SPI DMA传输一个字节, FIFO=1, HOLD=0，耗时16+3=19T(0.475us), HOLD=3，耗时16+6=22T(0.55us).
- //@40MHz, Fosc/4, SPI DMA传输一个字节, FIFO=1, HOLD=0，耗时32+3=35T(0.875us), HOLD=3，耗时32+6=38T(0.95us).
- HSSPI_CFG = SS_HOLD | SS_SETUP; //SS_HOLD会增加N个系统时钟, SS_SETUP没有增加时钟。驱动OLED 40MHz时SS_HOLD可以设置为0，
- HSSPI_CFG2 = SPI_IOSW | FIFOEN | SS_DACT; //FIFOEN允许FIFO会减小13个时钟.
-
- P_LCD_DC = 1; //写数据
- P_LCD_CS = 0; //片选
- B_SPI_DMA_busy = 1; //标志SPI-DMA忙，SPI DMA中断中清除此标志，使用SPI DMA前要确认此标志为0
-
- SPI_TxAddr = (u16)TxBuf; //要发送数据的首地址
- DMA_SPI_TXAH = (u8)(SPI_TxAddr >> 8); //发送地址寄存器高字节
- DMA_SPI_TXAL = (u8)SPI_TxAddr; //发送地址寄存器低字节
- DMA_SPI_AMTH = (u8)((3200-1)/256); //设置传输总字节数(高8位), 设置传输总字节数 = N+1
- DMA_SPI_AMT = (u8)(3200-1); //设置传输总字节数(低8位).
- DMA_SPI_ITVH = 0;
- DMA_SPI_ITVL = 0;
- DMA_SPI_STA = 0x00;
- DMA_SPI_CFG = DMA_SPIIE | SPI_ACT_TX | SPI_ACT_RX | DMA_SPIIP | DMA_SPIPTY;
- DMA_SPI_CFG2 = SPI_WRPSS | SPI_SSS;
- DMA_SPI_CR = DMA_ENSPI | SPI_TRIG_M | SPI_TRIG_S | SPI_CLRFIFO; //启动SPI DMA发送命令
- }
-
-
- //========================================================================
- // 函数: void SPI_DMA_ISR (void) interrupt DMA_SPI_VECTOR
- // 描述: SPI_DMA中断函数.
- // 参数: none.
- // 返回: none.
- // 版本: V1.0, 2024-1-5
- //========================================================================
- void SPI_DMA_ISR (void) interrupt DMA_SPI_VECTOR
- {
- DMA_SPI_CR = 0; //关闭SPI DMA
- B_SPI_DMA_busy = 0; //清除SPI-DMA忙标志，SPI DMA中断中清除此标志，使用SPI DMA前要确认此标志为0
- SPSTAT = 0x80 + 0x40; //清0 SPIF和WCOL标志
- HSSPI_CFG2 = SPI_IOSW | SS_DACT; //使用SPI查询或中断方式时，要禁止FIFO
- P_LCD_CS = 1;
- DMA_SPI_STA = 0; //清除中断标志
- }
-
-
-
-
- void main(void)
- {
- u16 i;
- u8 j;
- float t=0;
-
- EAXFR = 1; //允许访问扩展寄存器
- WTST = 0;
- CKCON = 0;
-
- P0M1 = 0; P0M0 = 0; //设置为准双向口
- P1M1 = 0; P1M0 = 0; //设置为准双向口
- P2M1 = 0; P2M0 = 0; //设置为准双向口
- P3M1 = 0; P3M0 = 0; //设置为准双向口
- P4M1 = 0; P4M0 = 0; //设置为准双向口
- P5M1 = 0; P5M0 = 0; //设置为准双向口
- P6M1 = 0; P6M0 = 0; //设置为准双向口
- P7M1 = 0; P7M0 = 0; //设置为准双向口
-
- //==================== SPI初始化 ==================================
- SPI_Config(0, 3); //(SPI_io, SPI_speed), 参数: SPI_io: 切换IO(SS MOSI MISO SCLK), 0: 切换到P1.4 P1.5 P1.6 P1.7, 1: 切换到P2.4 P2.5 P2.6 P2.7, 2: 切换到P4.0 P4.1 P4.2 P4.3, 3: 切换到P3.5 P3.4 P3.3 P3.2,
- // SPI_speed: SPI的速度, 0: fosc/4, 1: fosc/8, 2: fosc/16, 3: fosc/2
- // HSSPI_CFG2 = 0x40; //交换MOSI MISO, P3.3是MOSI
-
- P1n_standard(Pin1); //SPI引脚设置为准双向口, SPI和控制信号
- PullUpEnable(P1PU, Pin1); // 允许端口内部上拉电阻 PxPU, 要设置的端口对应位为1
- P3n_standard(0x2c); //SPI引脚设置为准双向口, SPI和控制信号
- PullUpEnable(P3PU, 0x2c); // 允许端口内部上拉电阻 PxPU, 要设置的端口对应位为1
- P4n_standard(Pin7); //SPI引脚设置为准双向口, SPI和控制信号
- PullUpEnable(P4PU, Pin7); // 允许端口内部上拉电阻 PxPU, 要设置的端口对应位为1
- //=================================================================
-
- LCD_Init(0);//LCD初始化
- LCD_Fill(0,0,LCD_W,LCD_H,WHITE);
- EA = 1;
-
- while(1)
- {
- // LCD_Fill(0,0,LCD_W,LCD_H,WHITE);
- LCD_ShowChinese(0,0,"深圳国芯人工智能",RED,WHITE,24,0);
- // LCD_ShowString(0,40,"LCD_W:",RED,WHITE,16,0);
- // LCD_ShowIntNum(48,40,LCD_W,3,RED,WHITE,16);
- // LCD_ShowString(80,40,"LCD_H:",RED,WHITE,16,0);
- // LCD_ShowIntNum(128,40,LCD_H,3,RED,WHITE,16);
- // LCD_ShowString(80,40,"LCD_H:",RED,WHITE,16,0);
- // LCD_ShowString(0,70,"Increaseing Nun:",RED,WHITE,16,0);
- LCD_ShowFloatNum1(128,70,t,4,RED,WHITE,16);
- t+=0.11;
- delay_ms(3000); // 1~65535 ms
-
- // for(i=0; i<3200; i++) DisTmp[i] = Image_1[i]; //将图片装载到显存
- // for(j=0; j<6; j++) //6行图片, 整屏36个图片 @40MHz FIFOEN=1, SS_HOLD=0时55ms @2T
- // {
- // for(i=0; i<6; i++) //一行6个图片
- // {
- // LCD_ShowPicture(40*i, j*40, 40, 40, DisTmp); //触发SPI DMA显示一个图片, 3200字节 1.52ms @40MHz
- // }
- // }
- // delay_ms(3000); // 1~65535 ms
-
- // for(i=0; i<3200; i++) DisTmp[i] = Image_2[i]; //将图片装载到显存
- // for(j=0; j<6; j++) //6行图片, 整屏36个图片 @40MHz FIFOEN=1, SS_HOLD=0时55ms @2T
- // {
- // for(i=0; i<6; i++) //一行6个图片
- // {
- // LCD_ShowPicture(40*i, j*40, 40, 40, DisTmp); //触发SPI DMA显示一个图片, 3200字节 1.52ms @40MHz
- // }
- // }
- // delay_ms(3000);
- }
- }
-
-
-
-
-
-
-
-
-
为什么呢？？？
|
|手机版|小黑屋|深圳国芯人工智能有限公司
( 粤ICP备2022108929号-2 )
已绑定手机
发表于 2024-11-27 18:11:34
发表于 2024-11-27 18:27:59
发表于 2024-11-27 22:21:52
发表于 2024-12-2 13:41:27
