8h8k64u烧录程序，电源是电脑type-c转3.3v

VC***

VC*** 发表于 2024-11-26 23:10
且不说你现在遇到的问题。

你的Type-C座子那里就存在很大的问题！

Type-C座子，你为什么要给Dp和Dn上拉到5V呢？这是不允许的操作。

神***

冲哥正好在讲 AI8051U的不停电下载，方法是相通的


《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - TinyML，Ai8051U 人工智能 开山之作，AI手写计算器 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

VC***

你虽然写了注释，说是3.3V电平转换电路。
但是USB电平本身就是由硬件自动处理的，并不应该由你的外部电路来处理！！！

另外哈，你这个电路应该是为了把你的3.3V MCU电平转换为USB的电平
可是对于12Mbps USB FS，Dp和Dn都是3.3V电平标准哦。
根本不是你想象的5V电平

神***

VC*** 发表于 2024-11-26 23:10
Type-C座子，你为什么要给Dp和Dn上拉到5V呢？这是不允许的操作。

他那原理图我看不懂，太乱，看不下去，
他说他都是对的，我们只好反复贴对的图给他看

VC***

神*** 发表于 2024-11-26 23:15
他那原理图我看不懂，太乱，看不下去，
他说他都是对的，我们只好反复贴对的图给他看
...

神农鼎老师别急


楼主可能着重在考虑他的MCU用的是3.3V系统，
因此认为官方提供的5V供电系统的方案不适合他。

dhvli***

代码我看了，我的代码只是少了两句：
USBCLK=0x00;
USBCON=0x90;

我加的两个usb文件是：stc_usb_cdc_8h_xdata.LIB  和 stc_usb_hid_8h_xdata.LIB

程序我在之前的5v电路板上没有问题，一切正常。就是切换到3.3v新板子上才有问题的。

神***

VC*** 发表于 2024-11-26 23:17
神农鼎老师别急

我们贴了很多 3.3V 的电路给他

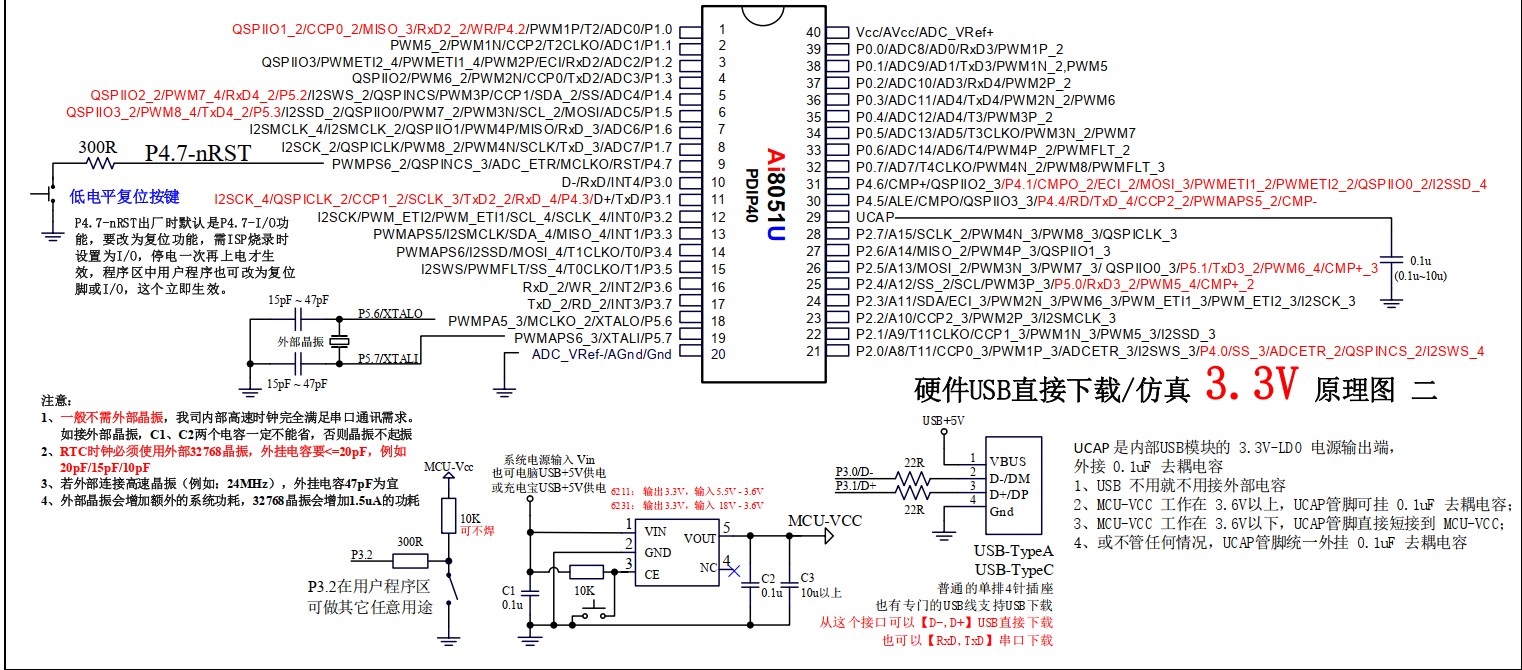

再贴个最近 AI8051U用的3.3V电路
注意，STC8H8K64U 和 AI8051U/STC89C52RC管脚不兼容

神***

dhvli*** 发表于 2024-11-26 23:17
代码我看了，我的代码只是少了两句：
USBCLK=0x00;
USBCON=0x90;

那就简化你那我们看不下去的线路

VC***

dhvli*** 发表于 2024-11-26 22:16
能不能细节上解释一下2个问题：
1、插上type-c手机充电线，能显示stc-cdc1-uart1，但是再按p3.2后为啥不能 ...

能不能细节上解释一下2个问题：
1、插上type-c手机充电线，能显示stc-cdc1-uart1，但是再按p3.2后为啥不能切换到stc-hd1-driver ?

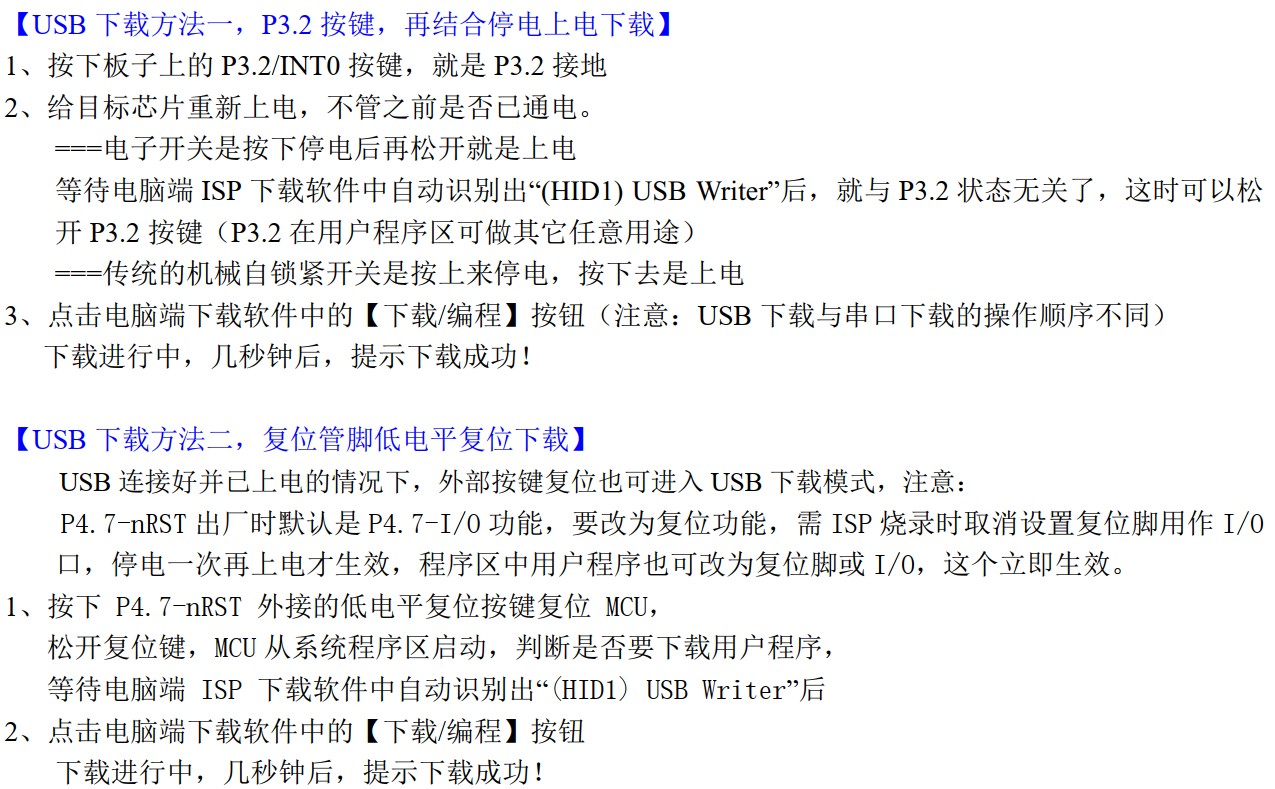

有以下几个要求！只要这三个充分条件满足，上电必定会切换到USB HID下载模式（其余方法也可以，但不是最可靠的）

1. 芯片是好的
2. 芯片VCC上电前，Dp和Dn已经插入电脑（为低电平，唯一一个有点难的操作）

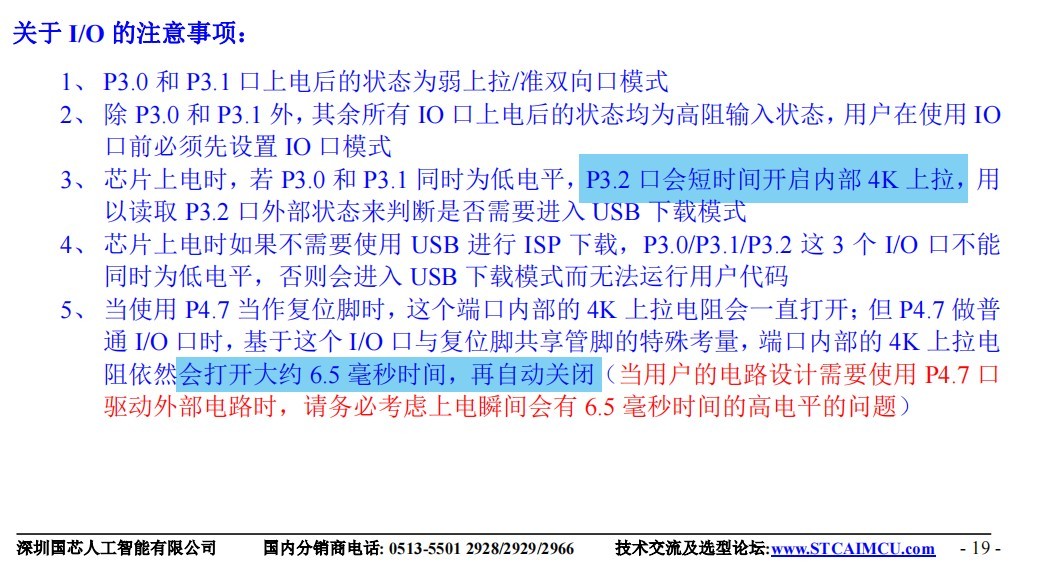

3. 芯片VCC上电前，P32已经被外部拉低（检测USB下载模式）
4. 如果P47被用作了复位脚，那么还需要给P47拉高

此时给芯片VCC上电，必定会切换到【USB HID下载模式】

如果已经识别成了CDC，说明这次失败了。需要重新按上述步骤操作。

神***

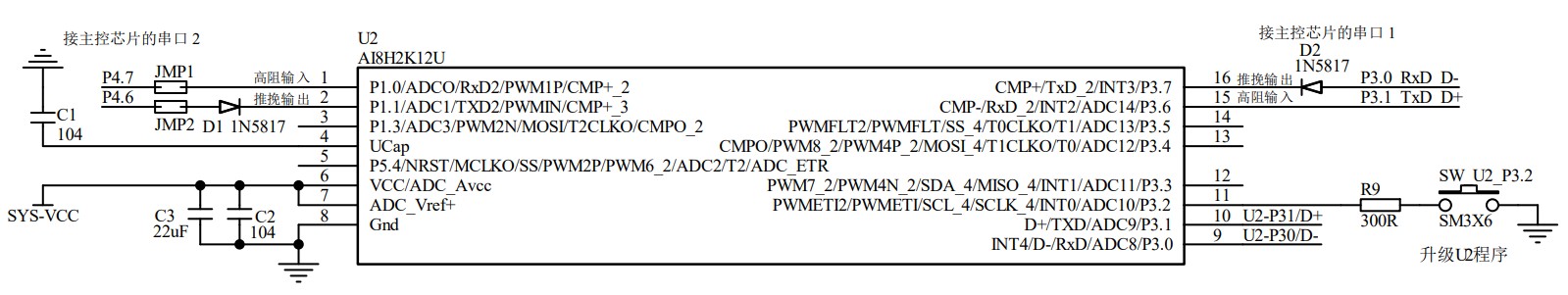

3.3V, 终于找到一个最新的实战线路图

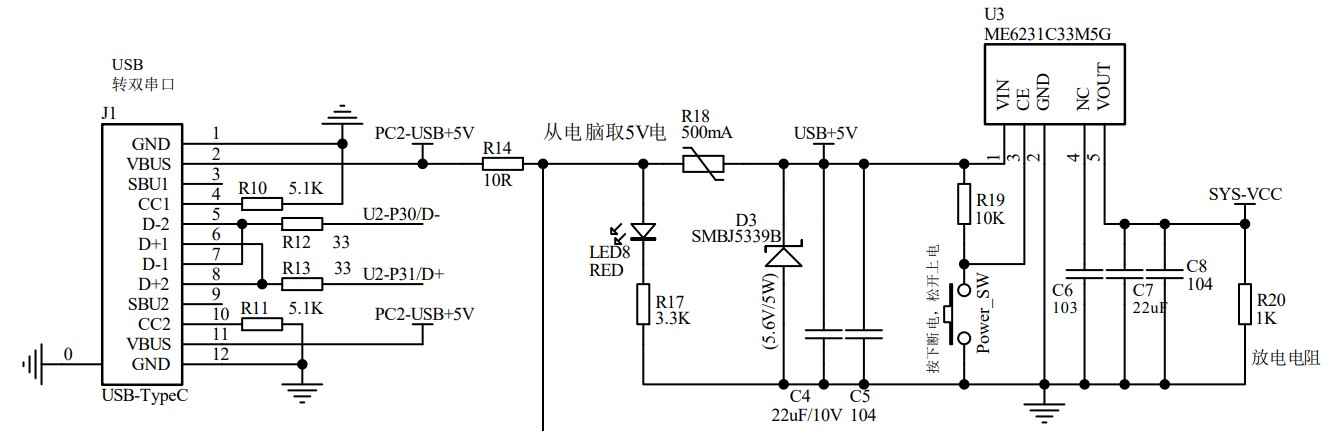

R14用 0欧短路


R14用 0欧短路,  R20不焊，C6不焊
