使用15W4K32S4读取8563芯片碰到的问题

qiquan***

大家有没有使用15W4K32S4单片机的P3.2和P3.3口读取8563芯片碰到这样的问题：
正常上电时时钟运行是正常往前走的， 断电后（有2032电池供电的）时钟就变为0，不能保存，
一直查不到问题。 请大神指导一下！

神***

原理图的PDF发上来，程序发上来，广大热心网友才能帮忙分析

Debu***

先用万用表示波器测RTC芯片供电是否有问题，再检查程序

bkeu***

检查断电后RTC供电是否正常

qiquan***

bkeu*** 发表于 2024-11-26 13:11
检查断电后RTC供电是否正常

断电后 8563的供电是有的。

bkeu***

qiquan*** 发表于 2024-11-26 14:19
断电后 8563的供电是有的。

用示波器看看上电的电源情况,有没有短暂的掉电

haiya***

程序是不是有时钟初始化的代码，设置时间为0，不然不会每次都是是0

胡***

要有原理图呢

xuze***

遇到过类似的问题，就是电池供电处增加了一个二极管，断电的时候瞬间会把电池电压拉低，造成的数据丢失。你用示波器看看是否供电存在这个问题。

qiquan***

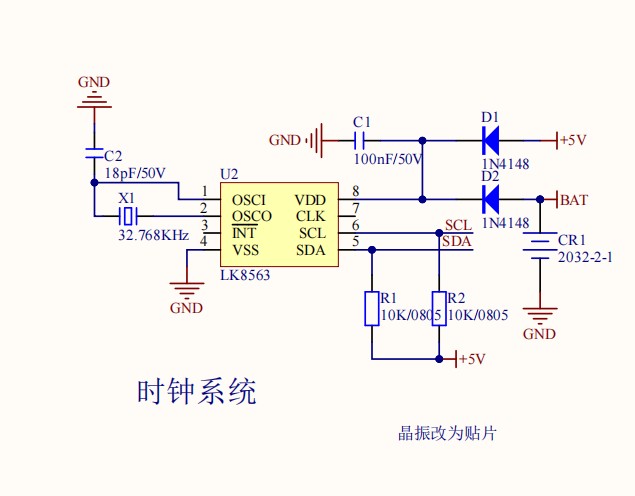

时钟电路 是这样的。
