一款超级好看的“全功能”AI8051U开发板，真的不来瞧一瞧吗？

四***

开发板设计----【彩虹星】系列@火烛
主控芯片：Ai8051U-34K64-LQFP48
辅助芯片：Ai8H2K12U-SOP16@USB-2UART+HID

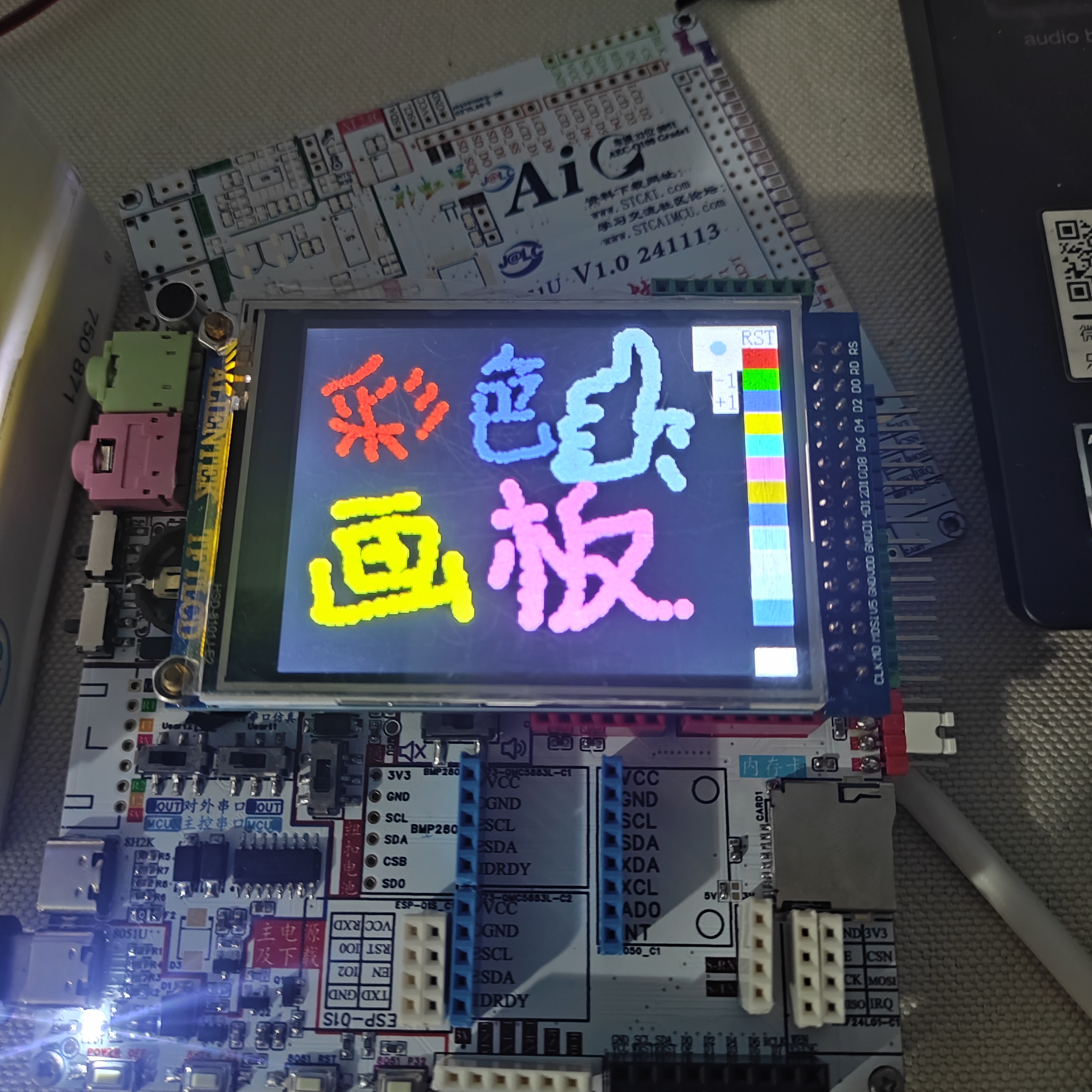

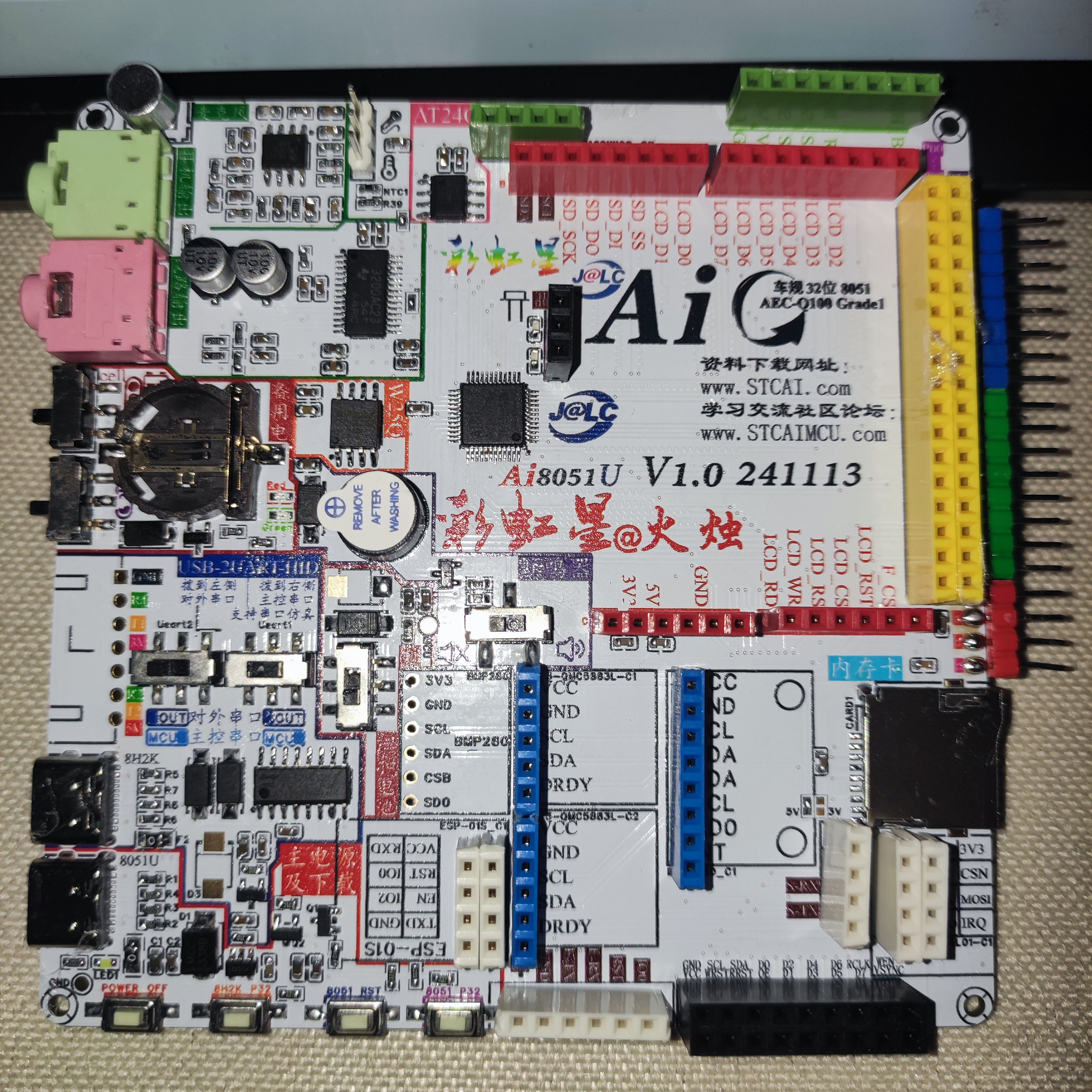

先看看实物吧，大家觉得好看不？（我觉得很好看，你们也是这样觉得叭！）{:5_278:}

废话不多说，直接上演示视频：

抖音投稿视频链接，欢迎捧场：

AI8051U@【火烛】问世啦~！！ 好看的皮囊已经准备就绪，有趣的灵魂正在加载！

嘉立创开源链接，稍后开放：

AI8051U 【彩虹星】-火烛

• 彩色沉金打样任意一款
• 普通沉金打样选(T)型款


资源分配(45@IO+1@VCC+1@GND+1@UCAP)：
1、UART1(2)+2.4寸UNO触摸屏(15)+OV7725(16)+QSPI(6)+TF卡(1)+IIC(2)+SPI(3)=45/45
2、UART1(2)+2.8寸16bit触摸屏(23)+QSPI(6)+TF卡(1)+IIC(2)+SPI(3)+I2S(4)+ADC3(1)+RTC(2)+BEEP(1)=45/45
3、UART1(2)+2.4寸UNO触摸屏(15)+QSPI(6)+TF卡(1)+IIC(2)+SPI(3)+I2S(4)+ADC3(1)+BEEP(1)+NRF24L01(3)+UART3(2)+UART4(2)
+ESP(3-1)+GY273(1)+MPU6050(0)+GY273(0)+BMP280(0)=45/45


引脚分配：
1、串口1(UART1）：完全独立，RXD_D-@P30，TXD_D+@P31。
2、串口2(UART2）：偶尔复用，RXD2@P42，TXD2@P43。
3、板级FALSH存储(QSPI）：偶尔复用，CS@P40，CLK@P43，IO0@P41，IO1@P42，IO2@P52，IO3@P53。
4、总线(IIC)：完全独立，SCL@P50，SDA@P51。
5、数据总线(SPI)：完全独立，SCKL@P32，MISO@P33，MOSI@P34。
6、存储卡(TF@SPI)：完全独立@SPI，TF_CS@P35。
7、2.4寸触摸屏@UNO(I8080@8bit)：偶尔复用

• 显示@I8080：DATA@P2，LCD_CS@P10，LCD_RD@P37，LCD_WR@P36，LCD_RS@P45，LCD_RST@P47
• 触摸@SPI：T_CS@P11，T_PEN@P12


8、2.8寸触摸屏@正点原子(I8080@16bit）：重度复用

• 显示@I8080：DATA@P0+P2，LCD_CS@P10，LCD_RD@P37，LCD_WR@P36，LCD_RS@P45，LCD_RST@P47
• 触摸@SPI：T_CS@P11，T_PEN@P12


PS：16bit和8bit模式可以“宏定义”直接切换喔



9、音频播放@TLV320DAC(IIS)：偶尔复用，I2S_CK@P17，I2S_MCK@P16，I2S_SD@P15，I2S_ES@P14。
10、音频录制@LM358(ADC)：重度复用，ADC3@P13。
11、蜂鸣器：偶尔复用，BEEP@P46
12、晶振(RTC)：轻度复用，XTALO@P56，XTALI@P57。
13、OV7725@FIFO：重度复用，OV_SCL@P15，OV_SDA@P14，OV_WRST@P16，OV_RRST@P13，OV_OE@P46，OV_DATA@P0，OV_RCLK@P56，OV_REN@P57，OV_VSYNC@P17。
14、串口3(UART3）：重度复用，RXD3@P00，TXD3@P01。
15、串口4(UART4）：重度复用，RXD4@P02，TXD4@P03。
16、其他外设：重度复用

• ESP8266@UART3：ESP_RST@P47，ESP_IO0@P57，ESP_IO2@P56
• HC14@UART4：NULL
• NRF24L01@SPI：NRF_CE@P04，NRF_CS@P05，NRF_IRQ@P06
• MPU6050@IIC：NULL
• GY273@IIC：GY_DRDY@P07
• BMP280@IIC：NULL


计划玩法：
1、2.4寸UNO触摸屏+W25Q128+AT24C128+TF
2、2.4寸UNO触摸屏+W25Q128+TF+OV7725（首次接触）
3、2.4寸UNO触摸屏+W25Q128+AT24C128+TF+MPU6050+BMP280+GY273
4、2.8寸16bit触摸屏+W25Q128+AT24C128+TF
5、ADC录音+I2S音频播放
6、USB+I2S音频播放
7、TF卡文件系统/FLASH文件系统
8、2.4寸UNO触摸屏+W25Q128+P0口外置矩阵键盘/ADC外置矩阵键盘+彩屏游戏机
9、无线通讯ESP@WIFI/HC14@LORA/NRF24L01@2.4G
10、2.8寸16bit触摸屏+W25Q128+手写ASCLL字符识别
......（更多玩法，敬请期待）
PS：学习代码将会在后续开放喔

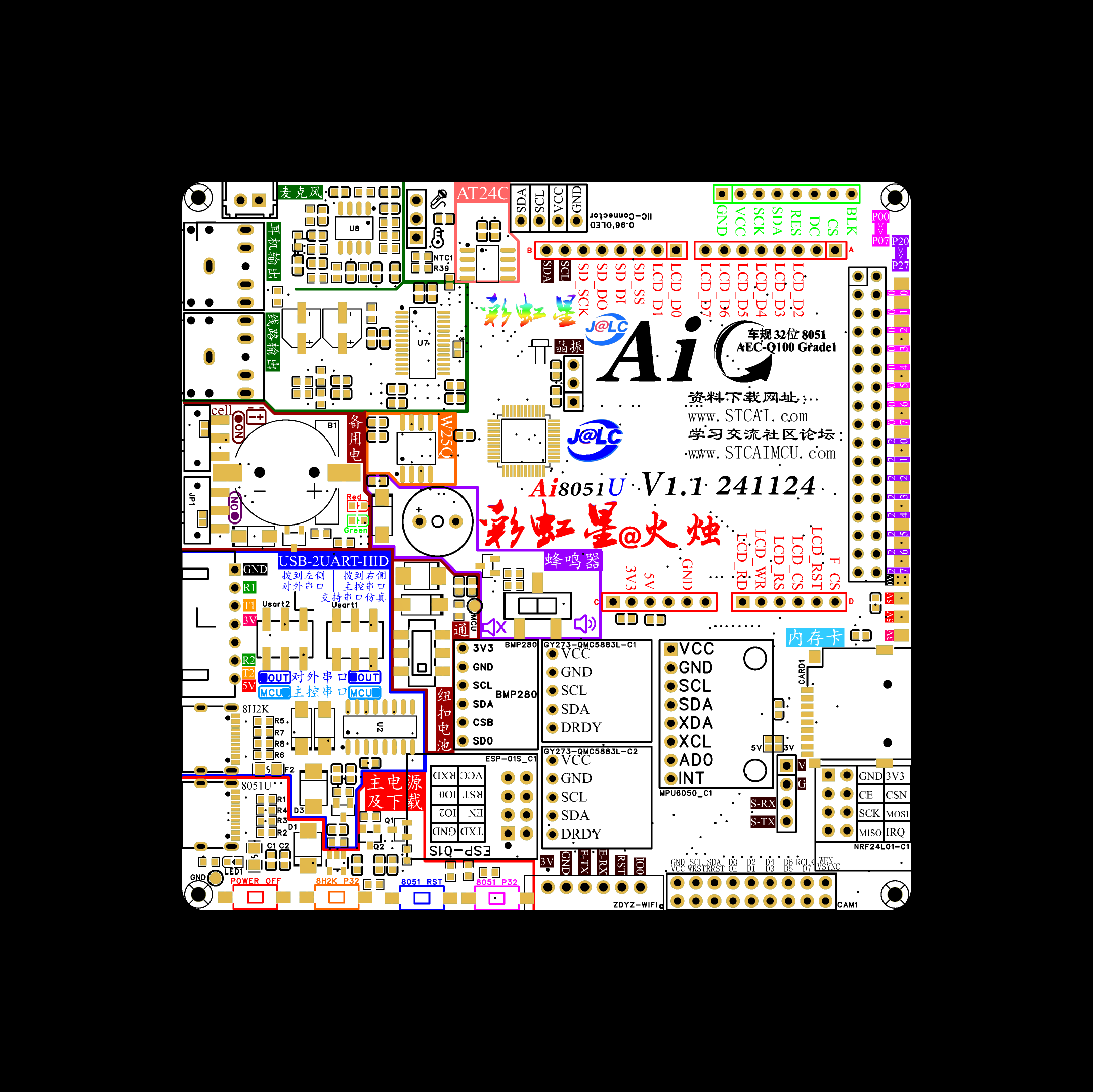

原理图： SCH_火烛(T)@V1.1_2024-11-26.pdf (1.67 MB, 下载次数: 86)

2024-11-26 13:15 上传

点击文件名下载附件

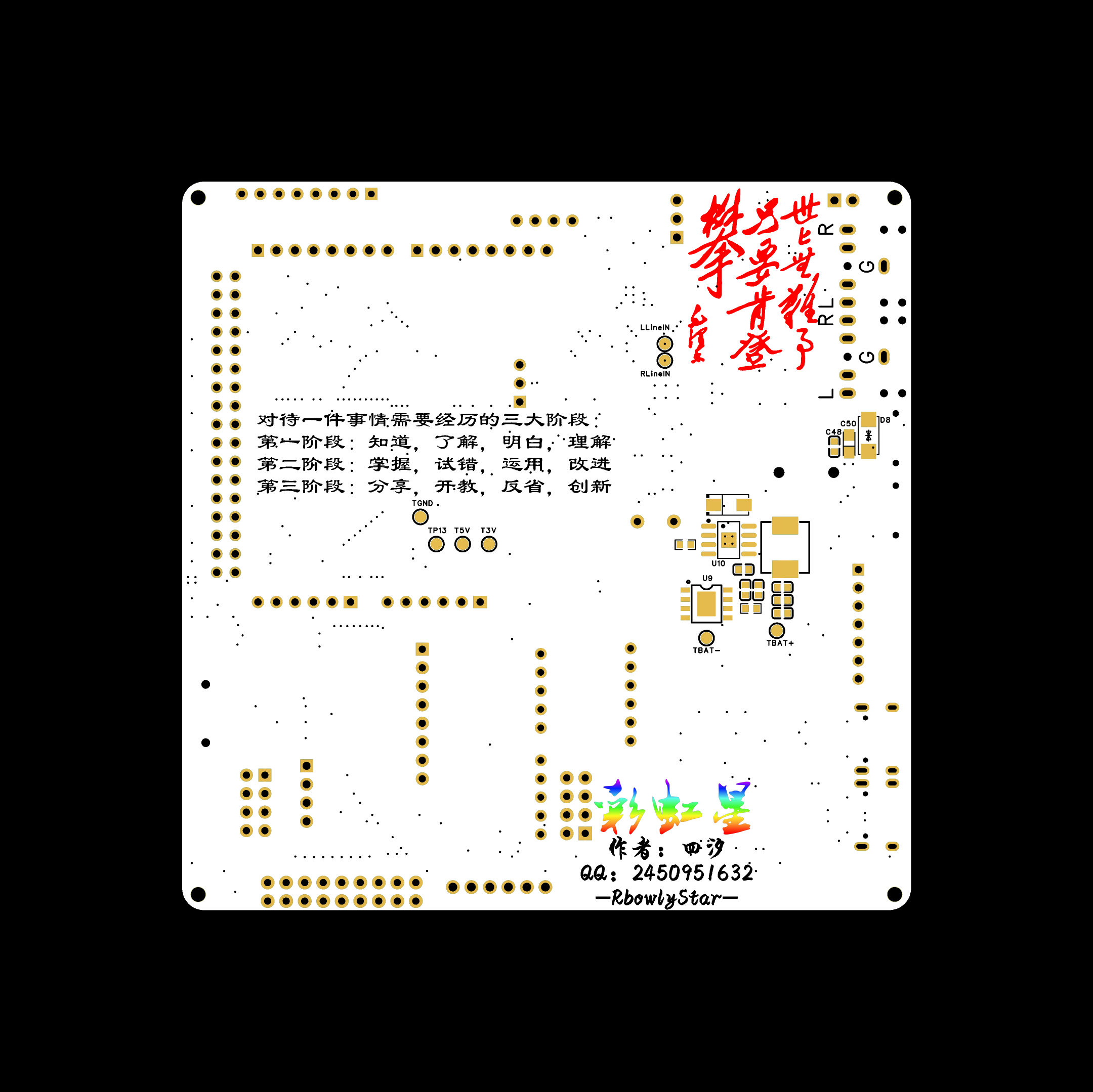

PCB图： PCB_火烛(T)@V1.1_2024-11-26.pdf (6.29 MB, 下载次数: 87)

2024-11-26 13:15 上传

点击文件名下载附件

彩色沉金： Gerber_火烛(C)@V1.1_2024-11-26.zip (6.49 MB, 下载次数: 80)

2024-11-26 13:15 上传

点击文件名下载附件

普通沉金： Gerber_火烛(T)@V1.1_2024-11-26.zip (6.47 MB, 下载次数: 85)

2024-11-26 13:15 上传

点击文件名下载附件
