丐版屠龙刀焊好了，看都看不见引脚太密了

LAO***

vb2*** 发表于 2024-11-23 19:53
这都看得出来 焊锡和烙铁不行?
哈哈哈哈哈.
烙铁前几年双11搞活动.  2毛钱一把买的.自己加了个1n4007

我老了, 眼力不行, 引脚间距 0.65mm及以上的可以焊接.
像这种 引脚间距 0.5mm的, 焊的累, 一次成功率低.
那种 引脚间距 0.4mm的, 焊的累成功率低不说, 连返工修复率都很低.
基本上是位置放偏了, 返工修复不了了, 只有拆了重新摆放后再焊.
所以, 用过二回M0/M3, 再也不想用了~~~

zhu***

QFP焊接不难，用拖锡的方法。。
20年老司机教你个方法，再也不怕密脚IC：
在画PCB时，IC的四边至少再放2个大的空焊盘，
定好IC，这个各种方法就不说了。
在你拖锡的时候，板立起来一个角度，（用马蹄头加锡丝，从上往下，边走边加），并让大焊盘成为你这次拖焊的最后一个焊盘就行了。
四边焊下来不到30秒。

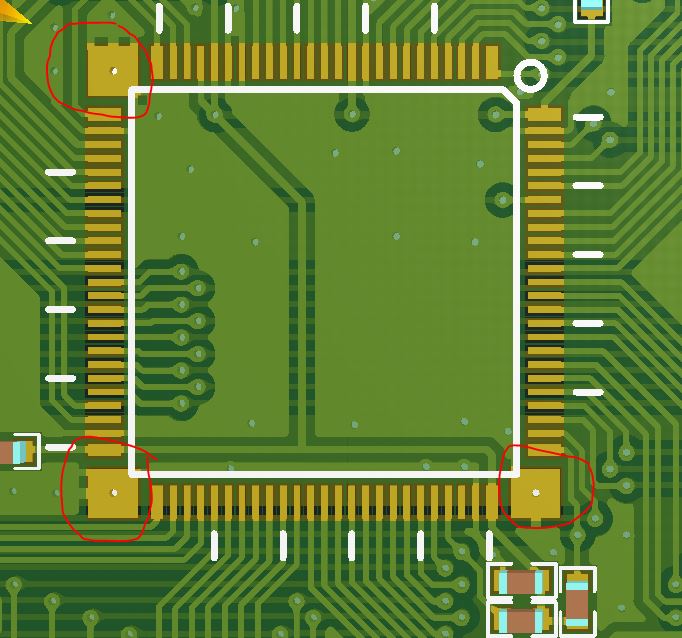

就是这样的焊盘：

vb2***

zhu*** 发表于 2025-7-30 15:52
QFP焊接不难，用拖锡的方法。。
20年老司机教你个方法，再也不怕密脚IC：
在画PCB时，IC的四边至少再放2个 ...

我靠,,,你真是天才..
觉对是好办法.
就是那一坨大的焊锡就可以放在这里方便处理了.

vb2***

zhu*** 发表于 2025-7-30 15:52
QFP焊接不难，用拖锡的方法。。
20年老司机教你个方法，再也不怕密脚IC：
在画PCB时，IC的四边至少再放2个 ...

真的,,我越想越兴奋...真的是超级好办法.
