打卡！跟着冲天哥学习AI8051U的第Day 1！

陈***

AI8051U相对于32G提升了什么或是增强了什么？

1.相对于32G的SPI/AI8051升级成了QSPI
2.AI8051U的IIS录放音功能更完善了
3.AI8051U的PWM TO DMA兼容性更强了
4.AI805U有了硬件级浮点乘除协处理器，在算力上和AI更靠近了
5.AI8051U的强大算力，可以做手写计算器
6.AI8051U的优势，QSPI，PWM移相，硬件乘除协处理器，单精度浮点协处理器

陈***

打卡！跟着冲天哥学习AI8051U的第Day 2！

知识点：
1.PCB和PCBA的区别，PCB是裸板（就是上面没有焊接元件的板子），PCBA就是成品（就是元件全部焊接上去了）
2.产品功能分布图及详细讲解

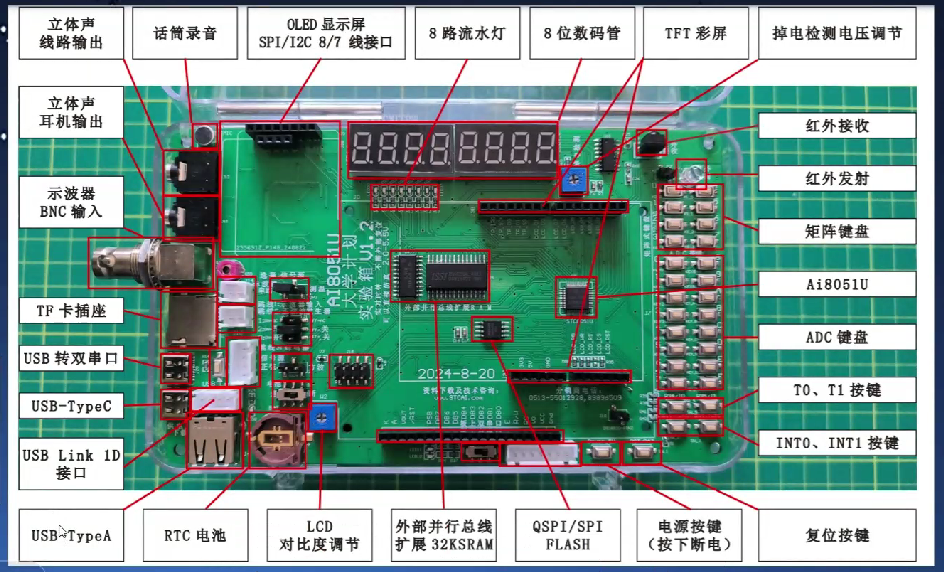

产品功能分布图

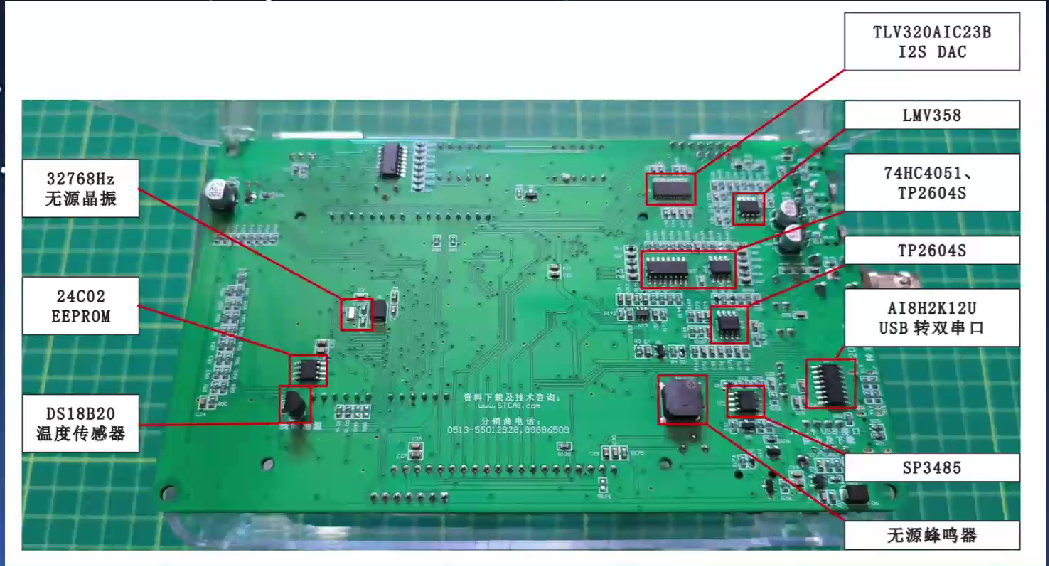

产品功能分布图背面

3.软件和工具（WWW.STCAI.COM）

软件和工具

xiao_***

版主好，请问是这个视频链接嘛？我也想学习ai8051u
https://www.bilibili.com/video/B ... 2824edec0426072b62b

陈***

xiao_*** 发表于 2024-11-26 17:10
版主好，请问是这个视频链接嘛？我也想学习ai8051u
https://www.bilibili.com/video/BV171UsYFEBf/?spm_id_ ...

这个也可以，都是冲哥主讲的AI8051U

xiao_***

陈*** 发表于 2024-11-26 20:07
这个也可以，都是冲哥主讲的AI8051U

okok，感谢版主

xiao_***

陈*** 发表于 2024-11-23 23:51
打卡！跟着冲天哥学习AI8051U的第Day 2！

知识点：

跟着版主学习冲哥视频第一天打卡！

今天看了序言和第一集。
AI8051U强在
1:优化了qspi，使得屏幕显示和视频播放更加的流畅。
2：能完成IIS的录音和放音
3：更好的兼容了PWM_DMA
4：结合IIS的录音放音，能在isp软件中的fft调试接口中显示出来
5：手写计算器，使之更加像是AI
6：QSPI、PWM移相、硬件乘除、单精度浮点等方面。

第一集：介绍了实验箱的功能和必要的软件工具


同时，PCB是空板子，PCBA是完全焊接好元器件的板子。

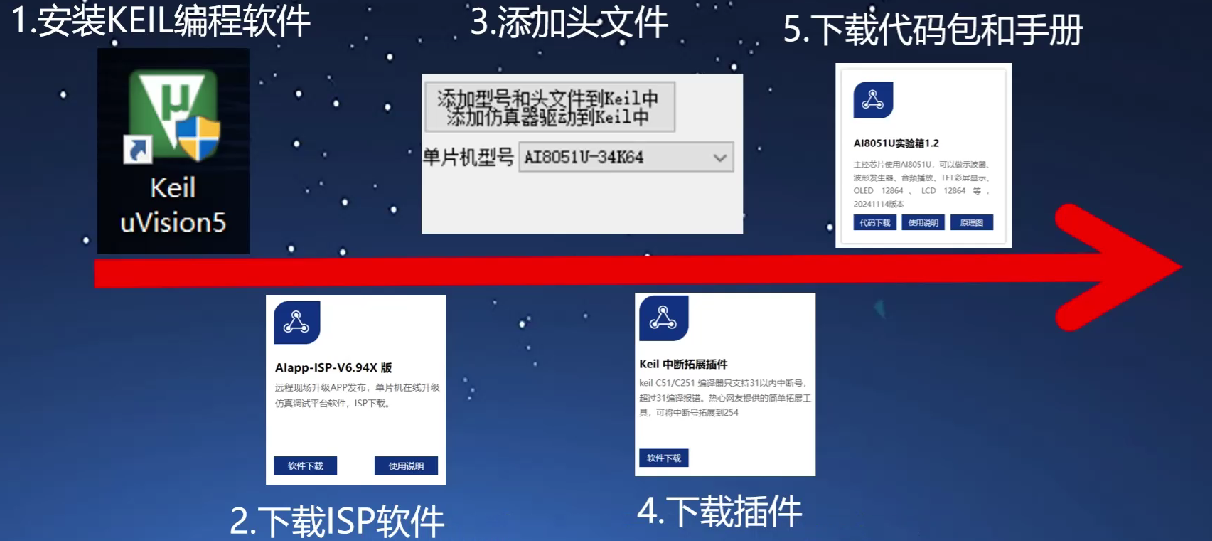

软件工具下载部分：
1：keil软件，需要下载C51和C251版本，分别对应8位和32位的开发环境，建议使用32位环境，这样能更好的发挥AI8051U-34K64的性能。
keil下载地址：Keil Product Downloads

手册里面有说加上，mdk（开发stm32等arm内核芯片）三者可以共存，需要在下载的时候把文件放在同一个地方，然后安装的时候一直跳过，就好了。

实测安装完能够使用：

2：ISP软件
直接在这里下载：深圳国芯人工智能有限公司-工具软件
然后把Keil 中断拓展插件也给下载安装。

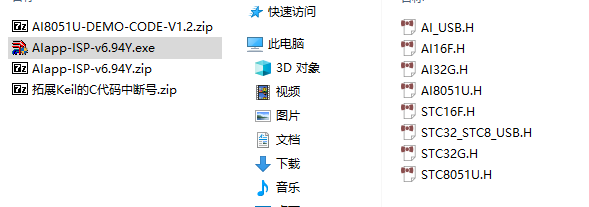

3：添加头文件到keil_v5的目录下



然后这里一个是c251使用的头文件，一个是c51使用的头文件，两者是同名不同地址的文件，内容也不一样，官方不建议修改和复制。
4：然后就是下载实验箱的资料，然后找对应的跑马灯历程，测试开发环境。

5：下载，这里使用的是HID下载，具体实现流程是
先连接type-c，将p3.2接地，然后按下电源按键，进行单片机的断电上电。然后会提示，识别到了HID-设备，然后点击烧录就能烧录程序了。
视频是演示。板子是我借来的，我画的板子刚发券提交打样。{:5_312:}（确实是我搞得晚了点）{:5_344:}
PS：板子上没预留led，所以直接飞了一个led，然后视频剪辑有点粗糙。省流（演示了hid识别和烧录，成功闪烁p0.0。）

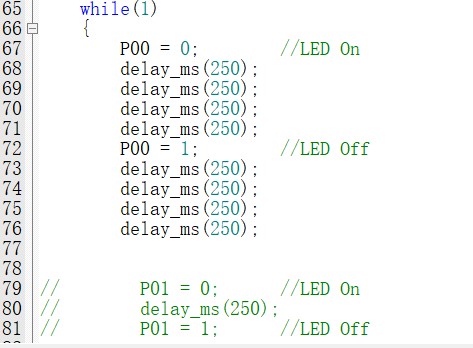

代码是把官方的跑马灯小改了一下

好啦，今天就到这了，明天继续学习，加油

xiao_***

跟着冲哥学习打卡第二天：
今天学习了点亮一个led灯。
额外小tips：
keil中有三个按钮：1：translate：编译当前改动的文件。只检查语法错误，不生成可执行文件（也就是hex文件）。2：build：编译工程中当前修改的文件及依赖于此文件的所有文件。检查语法错误，并重新链接生成可执行文件。如果工程首次编译，会直接调用Rebuild，所以常使用build。3：rebuild：全部文件进行编译，并重新链接生成可执行文件。所以一般有多个.c文件的时候使用rebuild。
一：新建工程：

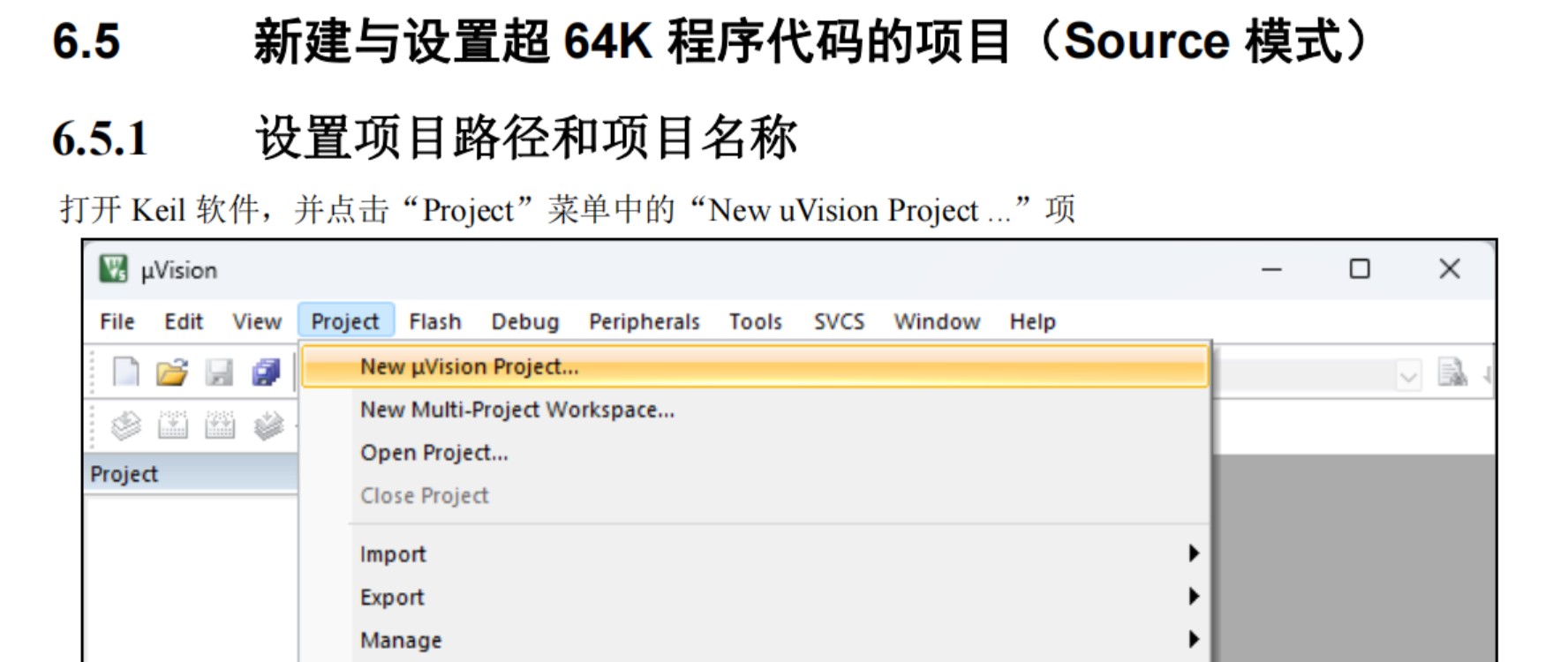

1：创建空工程（参考手册6.5章节）

（1）：创建新工程，选择mcu型号为AI8051U-32Bits Series
（2）：新建文件，保存为main.c然后添加到工程中。

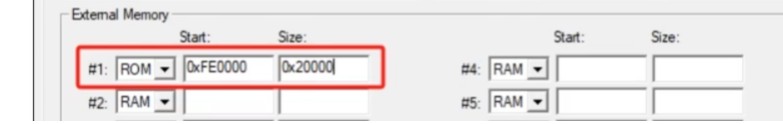

（3）：工程设置：（1：选择Source 251、（2：勾上4 Byte、（3：选择xsmall模式、（4：选择large 64。如果超过64k，则需要设置以下地址：（5：勾选创建hex文件，格式为hex-80。

2：添加头文件

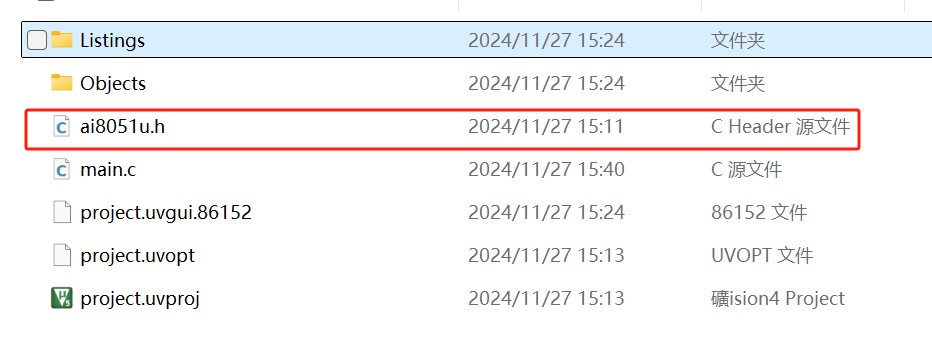

（1)：可以在ISP软件中找到，然后保存文件到当前工程目录下。命名和头文件定义一样为AI8051U.h。

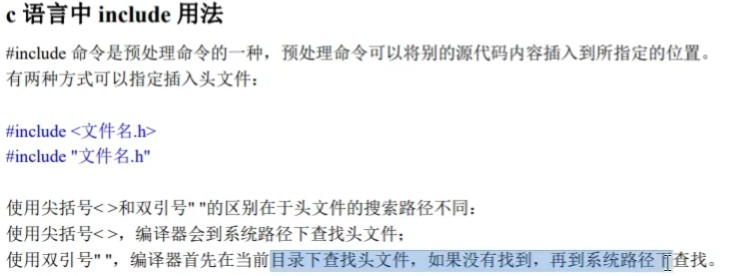

头文件的引用建议使用""格式，方便后期将代码分享给他人，他人能直接编译使用。
（2）：设置keil的代码缩进、字体、字号和编码。

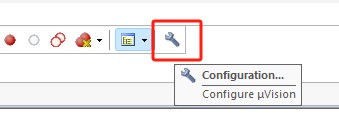

点开扳手工具，然后设置：

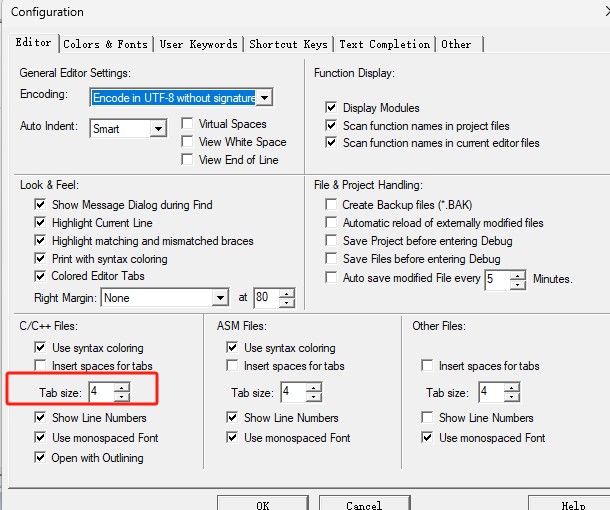

（1： 将缩进设置为4

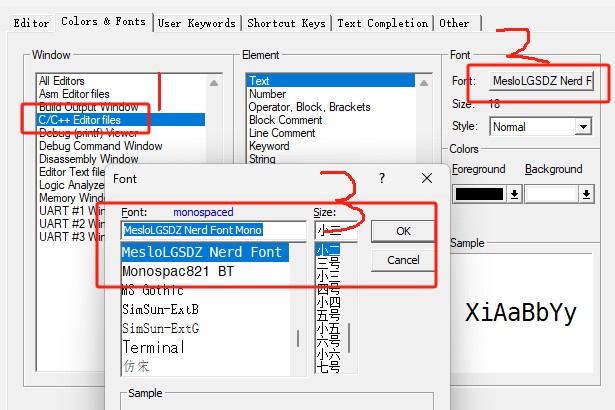

（2： 设置字体、字号。

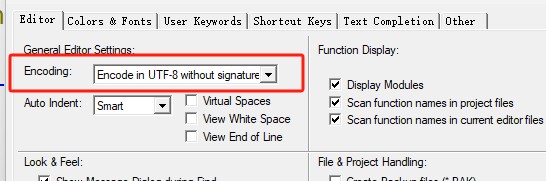

（3： 设置编码格式。我这里使用utf-8，因为在keil中这个编码对应的字体，我觉得比较好看。
3：编写代码，烧录测试
（1）：输入如下代码并且编译：

#include "ai8051u.h"         //调用头文件

void main (void)                //主函数
{
        P0M0 = 0X00;
        P0M1 = 0X00;                //配置P0端口为准双向口

        P4M0 = 0X00;
        P4M1 = 0X00;                //配置P4端口为准双向口

        P40 = 0;                        //P40输出低电平，打开控制LED的开关

        while(1)                        //逐行执行的死循环
        {
                P00 = 0;                //P00输出低电平，点亮LED
        }
}

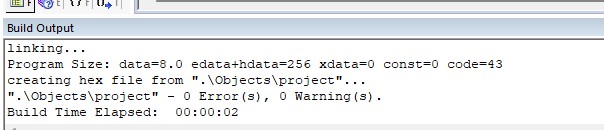

编译通过，无报错无警告。
（2）：部分代码讲解：

        P0M0 = 0X00;
        P0M1 = 0X00;                //配置P0端口为准双向口

        P4M0 = 0X00;
        P4M1 = 0X00;                //配置P4端口为准双向口

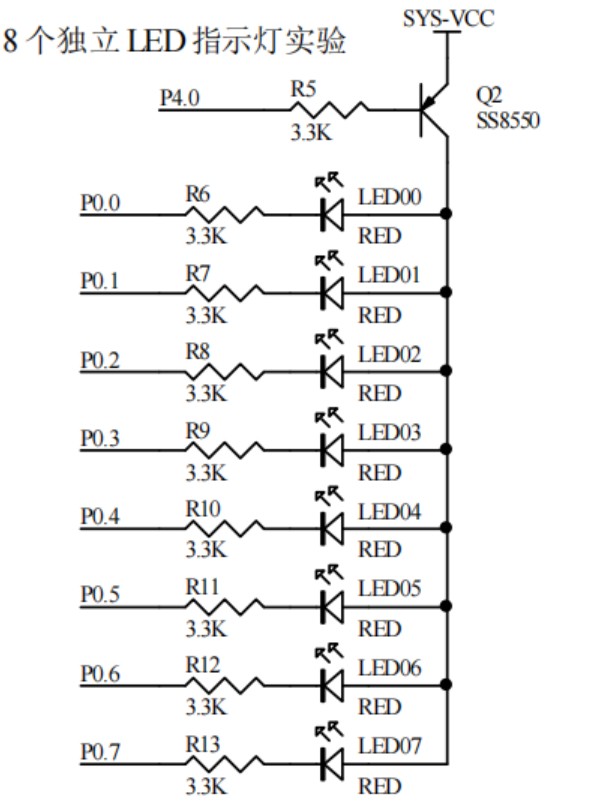

如图实验箱中的跑马灯端口为P0，P40为控制开关，为0时，三极管导通，led给电。

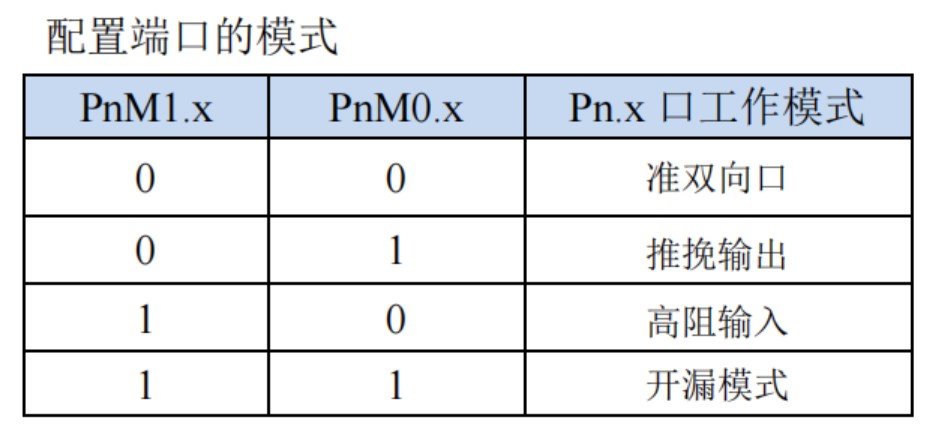

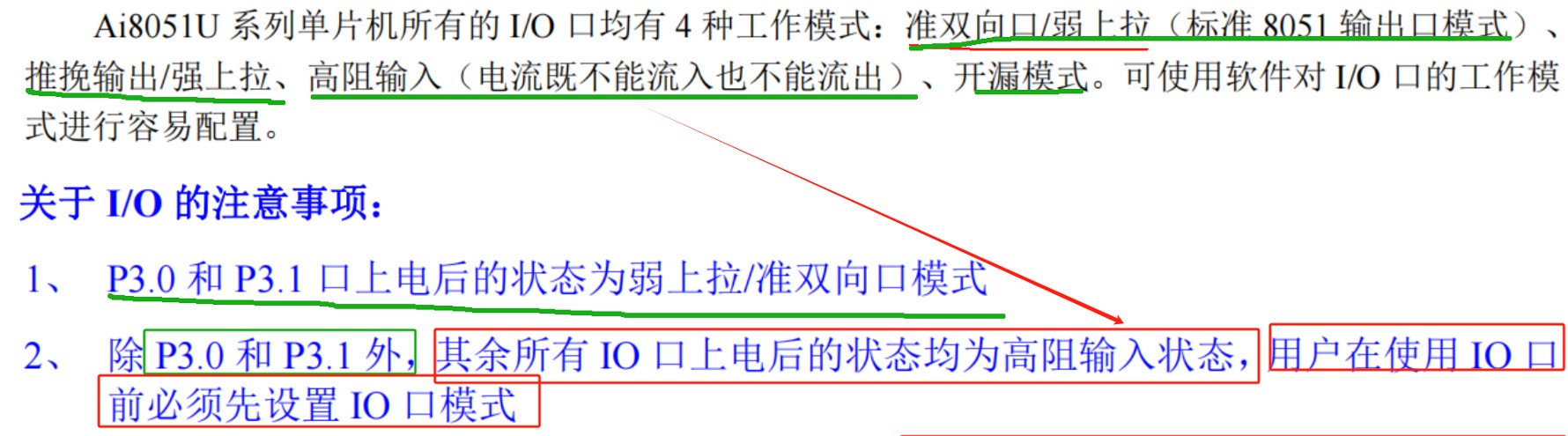

同时ai8051u的io可配置为四种模式：

并且用户使用之前需要配置io端口模式，一般准双向口即可完成大部分需求。

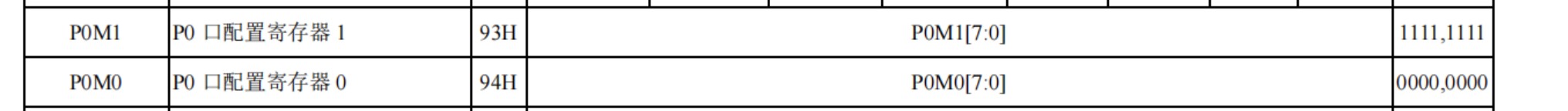

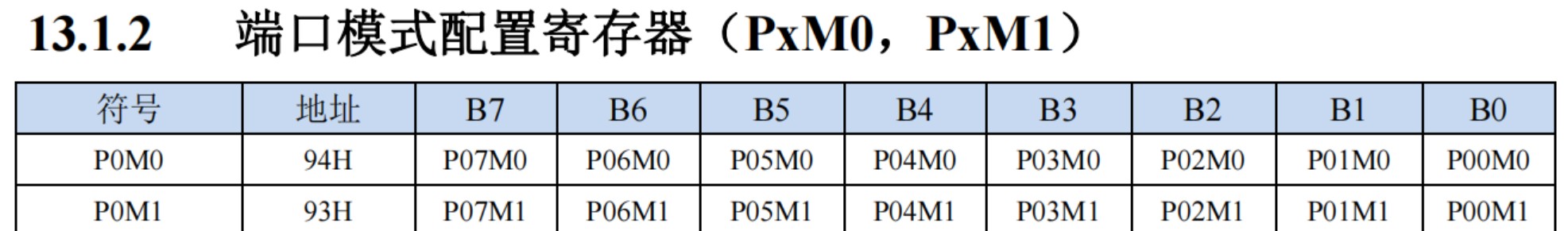

如何配置为准双向口：



对应代码即为

        P0M0 = 0X00;
        P0M1 = 0X00;

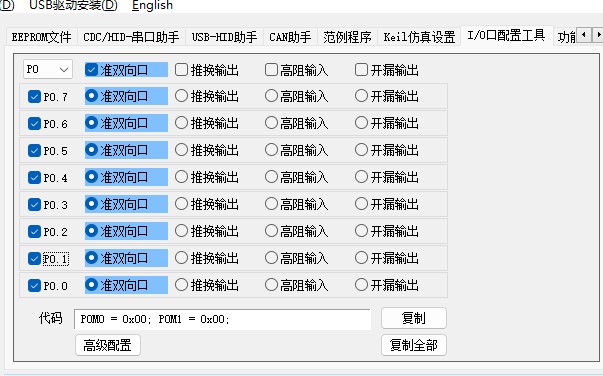

可以在isp软件中快速配置

4：烧录测试。
ps：先欠着，板子还在打样
最后附上完整工程，加油！
ps（第一天的昨天写了，不知道为啥，没审核还是啥的？我这找不到了……）

陈***

xiao_*** 发表于 2024-11-27 17:24
跟着冲哥学习打卡第二天：
今天学习了点亮一个led灯。
额外小tips：

你可以自发帖，不用在我的贴子里面回复

陈***

陈*** 发表于 2024-11-27 18:19
你可以自发帖，不用在我的贴子里面回复

我也是学习者

xiao_***

陈*** 发表于 2024-11-27 18:19
你可以自发帖，不用在我的贴子里面回复

okok，之前没找到发帖的地方，我还以为等级不够发不了
