uCOS-II + 8H4K64TL 仿真不正常 | 原创出手，直接搞定

打卡等级：以坛为家II
打卡总天数：445
最近打卡：2026-03-28 17:09:11

10 主题	134 回帖	1994 积分

积分: 1994

发表于 2024-11-20 11:20:26 | 显示全部楼层 |阅读模式

uCOS-II + 8H4K64TL 仿真不正常

如题，发现开始可以单步运行，全速后就不能停止，点击暂停就会提示通讯失败！在推出仿真环境下，程序好像是可以允许的。现有几点请教大家：

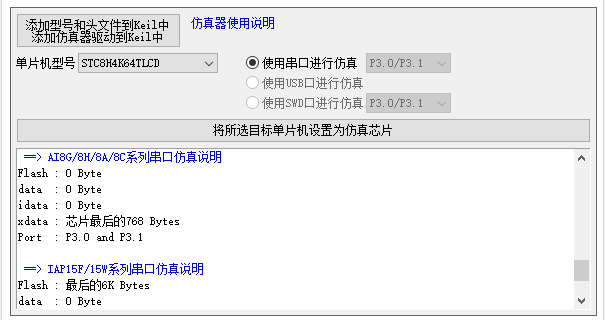

1. 看AIapp-ISP-v6.94R软件上写仿真需要占用xdata最后的768字节，在启动汇编文件START.A51里会对所有xdata进行清零是否会影响仿真。
2. 这个8H8K64TL仿真条件要求是啥，仿真运行的工作原理怎么理解，和ARM内核里有个专门的debug单元有什么区别。
3. 看esp32下载的时候有对应的IO0和RST引脚，并且把软件和工具做在一起方便下载，成功率很高也稳定。
STC是否也可以这样，发现stc下载成功率很低。


回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：34
最近打卡：2026-03-21 11:26:47

36 主题	1153 回帖	2871 积分

积分: 2871

发表于 2024-11-20 12:44:25 | 显示全部楼层

串口仿真使用的XDATA最后768字节，
uCOS-II的模拟栈也是在XDATA的未尾，它俩是冲突的。

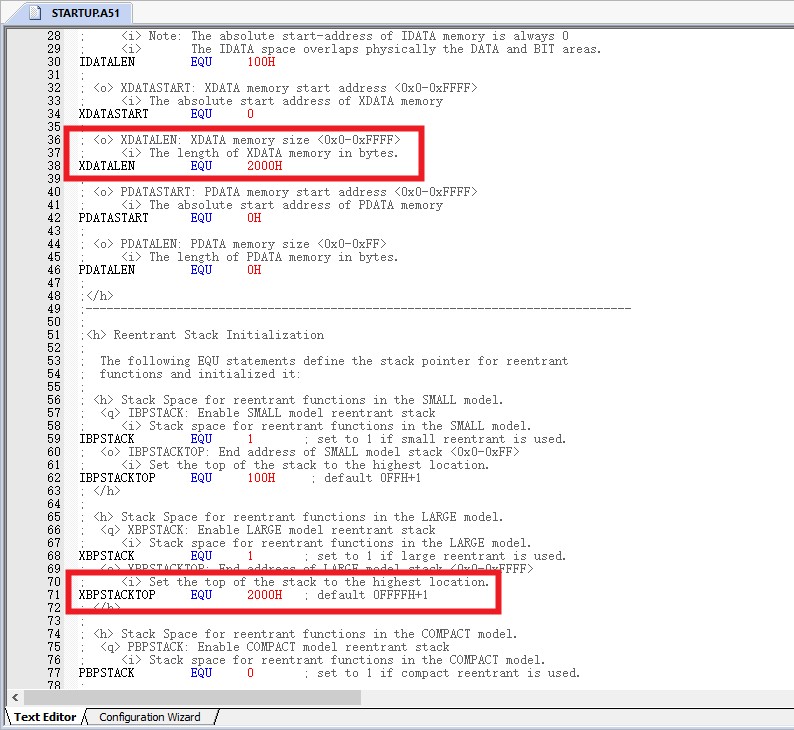

uCOS-II 的模似栈可以在STARTUP.A51中设定，如下图


STC8H4K64TL，实际XDATA= 4096. 然后减掉768 4096-768 = 3328 => D00H

将图中标示的 2000H 改为 D00H 即可，祝你成功

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：184
最近打卡：2026-03-17 13:46:23

24 主题	244 回帖	1453 积分

积分: 1453

发表于 2024-11-20 11:32:44 | 显示全部楼层

串口仿真应该是系统区通过软件实现的（猜的）
不知道仿真需要的xdata最后768字节初始状态是不是都是0，如果不是0可能会影响
不能用插拔连接器的方式代替断电按键，正常断电冷启动或软件复位到系统区，100%成功

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：755
最近打卡：2026-04-02 00:00:13

已绑定手机

19 主题	3352 回帖	6975 积分

积分: 6975

发表于 2024-11-20 11:32:57 来自手机 | 显示全部楼层

这个好像是ice仿真。

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：368
最近打卡：2026-04-02 08:50:05

844 主题	1万回帖	2万积分

积分: 22799

发表于 2024-11-20 11:34:20 | 显示全部楼层

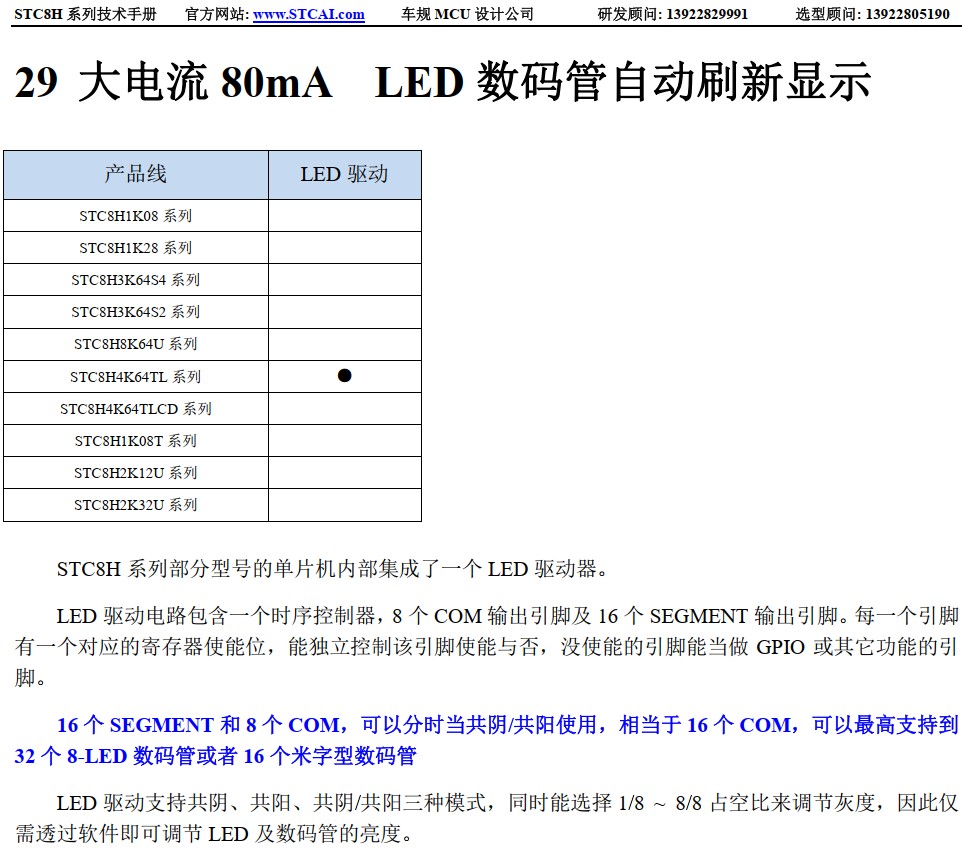

1,

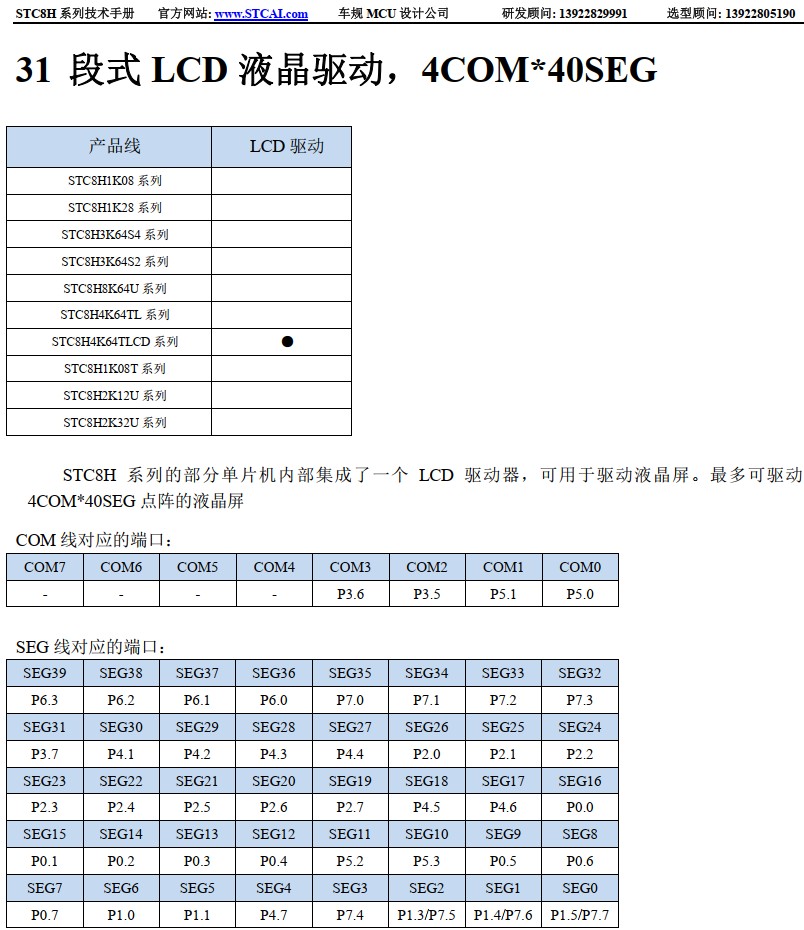

8H4K64TL 和 8H4K64TLCD 是2个不同的型号



回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：368
最近打卡：2026-04-02 08:50:05

844 主题	1万回帖	2万积分

积分: 22799

发表于 2024-11-20 11:38:10 | 显示全部楼层

2，

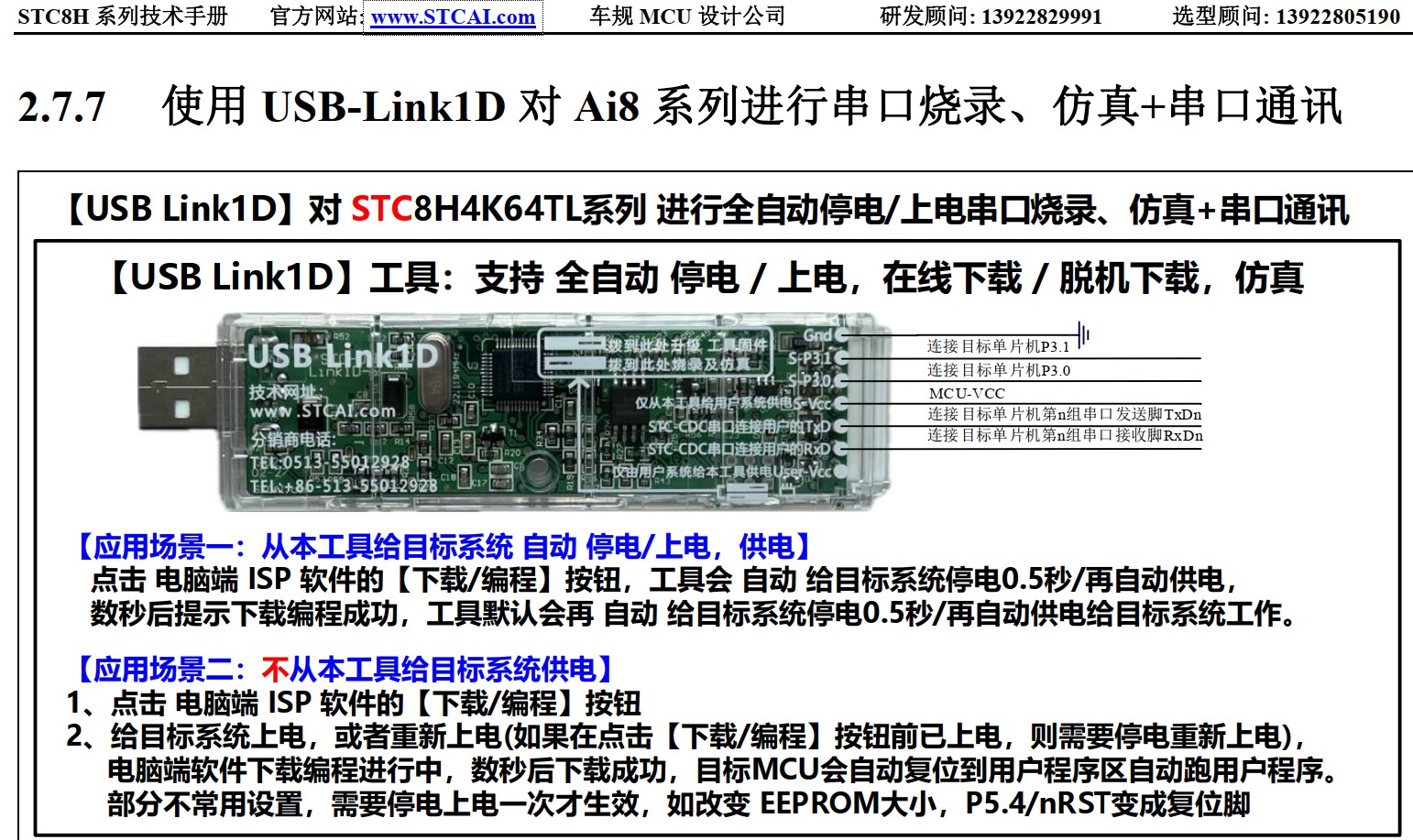

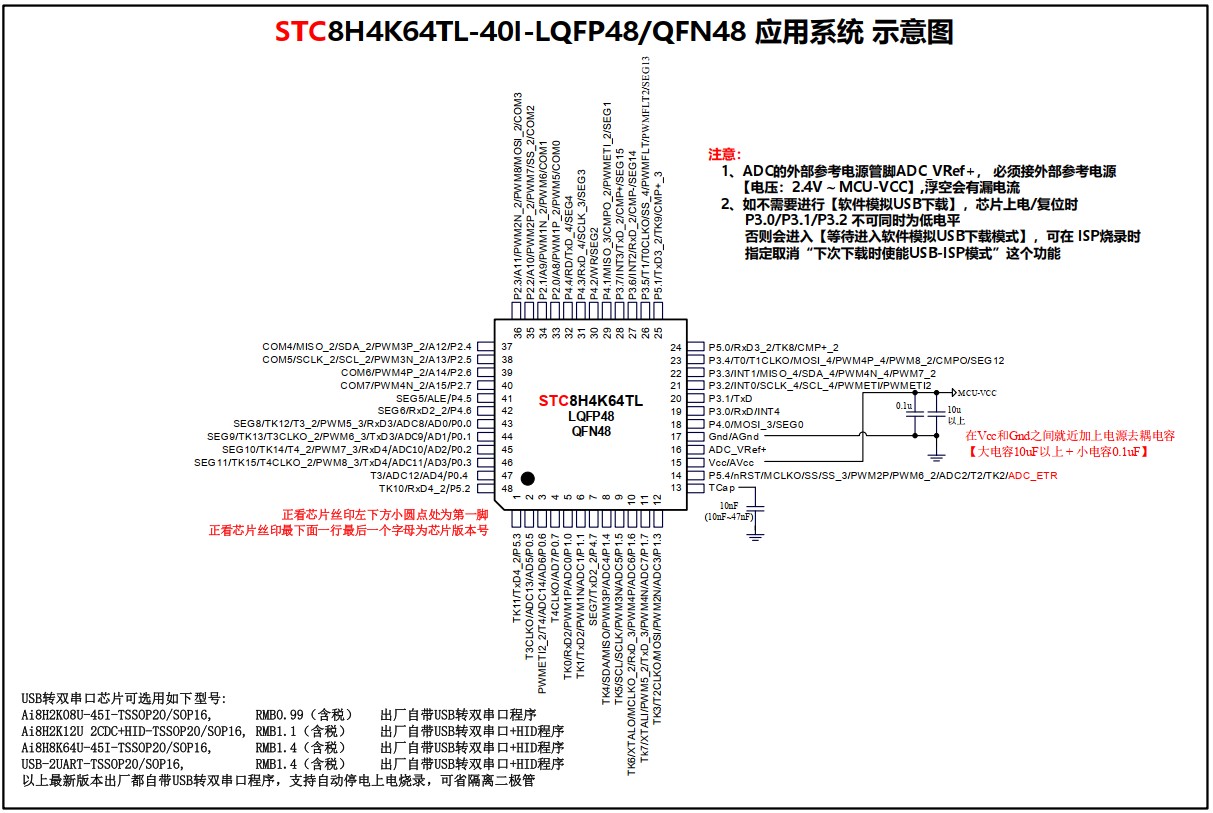

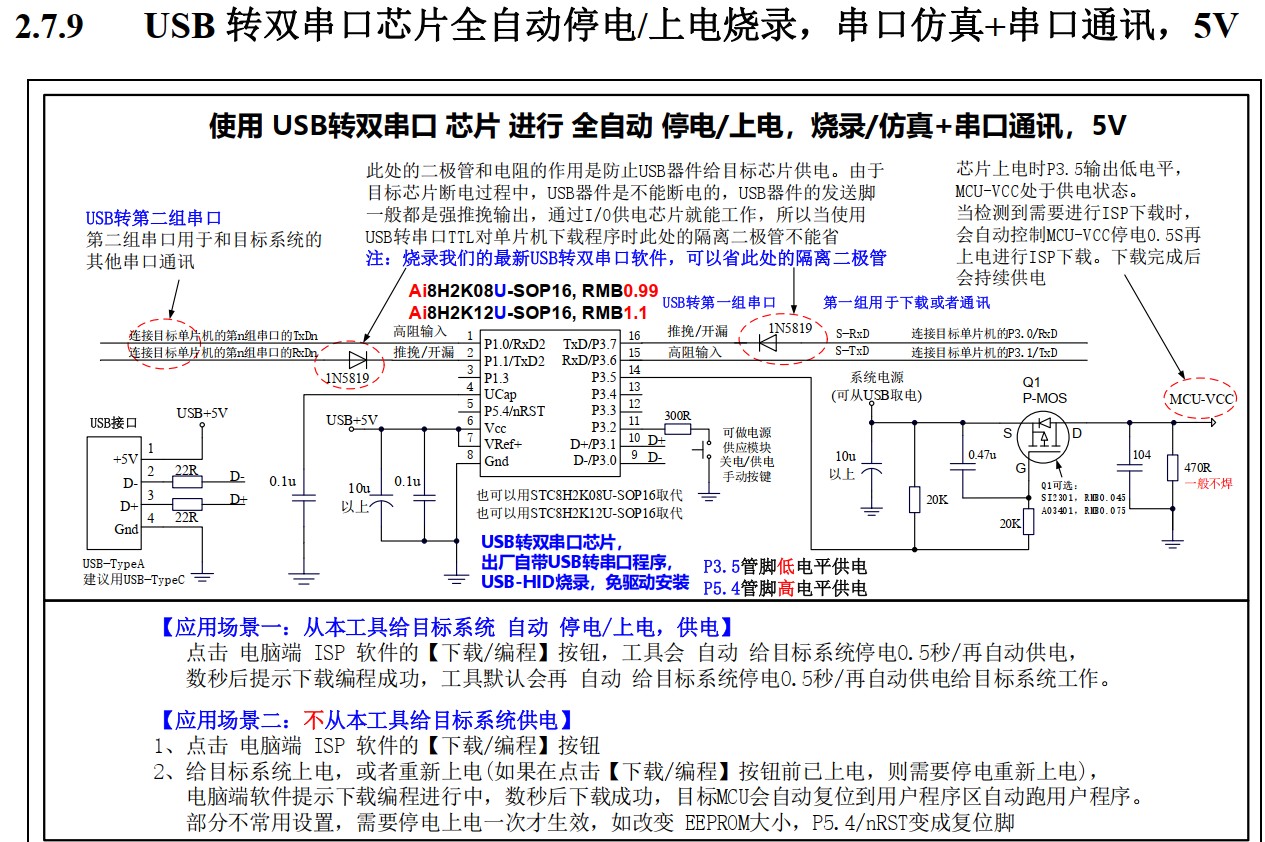

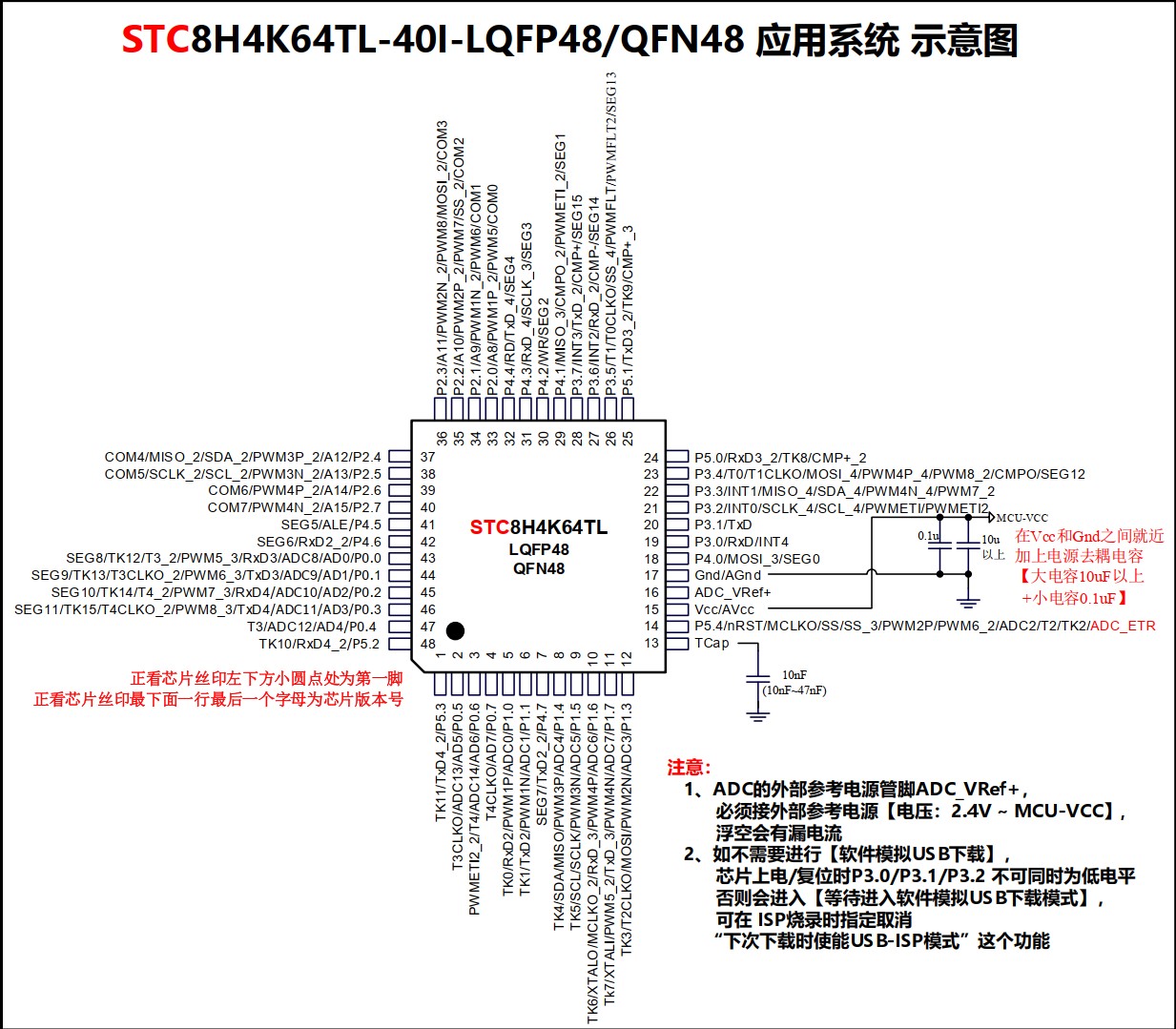

建议用下面的电路下载/仿真



回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：368
最近打卡：2026-04-02 08:50:05

844 主题	1万回帖	2万积分

积分: 22799

发表于 2024-11-20 11:39:25 | 显示全部楼层



回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：184
最近打卡：2026-03-17 13:46:23

24 主题	244 回帖	1453 积分

积分: 1453

发表于 2024-11-20 11:39:48 | 显示全部楼层

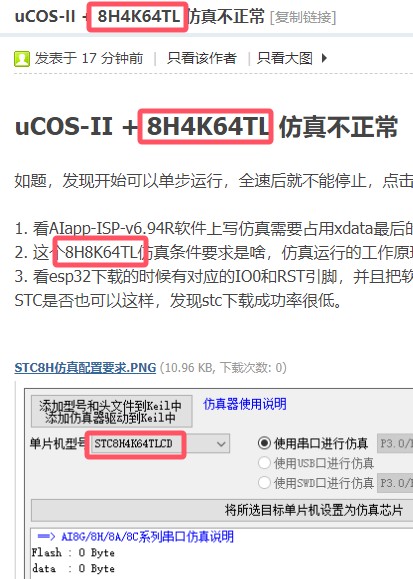

哦对，你这个型号不匹配


回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：368
最近打卡：2026-04-02 08:50:05

844 主题	1万回帖	2万积分

积分: 22799

发表于 2024-11-20 11:41:18 | 显示全部楼层

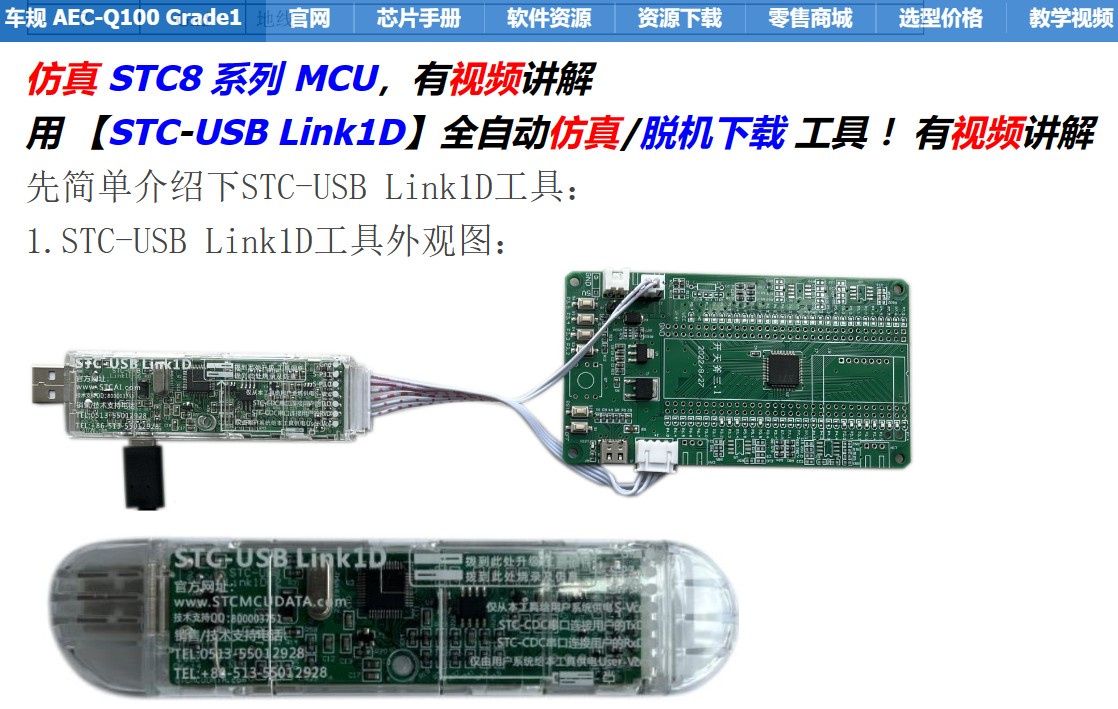

仿真STC8，【USB Link1D】支持32G/8H/8G/8A系列仿真及下载！视频讲解 - 仿真/编译器/汇编器/头文件国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：368
最近打卡：2026-04-02 08:50:05

844 主题	1万回帖	2万积分

积分: 22799

发表于 2024-11-20 11:43:12 | 显示全部楼层

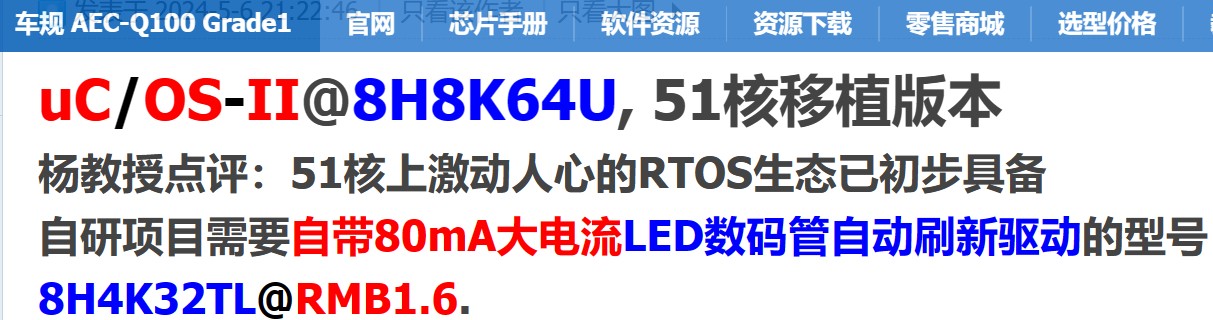

3，用下面这个程序


uC/OS-II@8H8K64U, 51核移植版本！杨教授：51核上激动人心的RTOS生态已具备 - uCOS/FreeRTOS，GUI-uGFX/U8g2, 文件系统, 国产RTOS, 实时操作系统国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

回复
