Ai8051U神经网络开发板，运行简易神经网络

Linu***

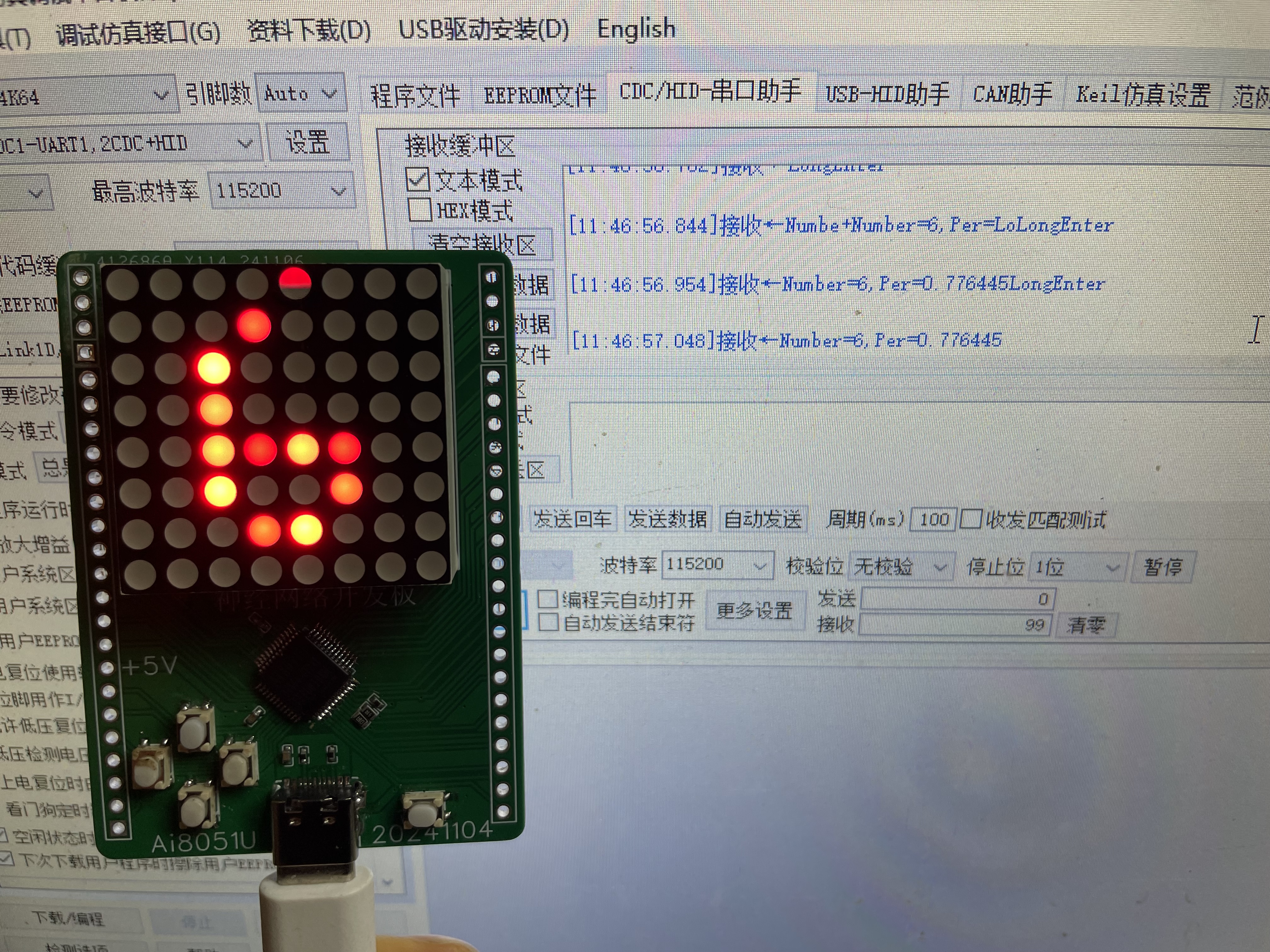

Ai8051U运行简易神经网络 ！

能识别数字, 在点阵上输入数字,  USB_CDC/虚拟串口 送电脑显示 !

神经网络采用三层结构, 输入层64节点, 中间层, 输出10节点,

整体用了 1.3K的RAM, 实际上还要少.
Program Size:

data=8.2 edata+hdata=389 xdata=1365 const=382 code=26825

推理一次需要75mS左右，没有用内部的TFPU，模型准确率目前为81%，

下一步的工作重点: 优化提高准确率，并提升推理速度

更新: 附上c 代码. 可直接编译.

讲解以下基本原理:

首先8*8点阵上一共64个像素,作为64个输入节点,隐藏层为64个节点,输出层为10个节点, 就是这么小的神经网络 就可以作 手写数字识别了.。

所以笔者认为，神经网络完全可以在mcu端部署。

计算步骤：

隐藏层输入权重(64,64) 乘 输入节点（64，1） 得到 隐藏层输入（64，1）

隐藏层输入（64，1） 每个计算 激活函数 得到 隐藏层输出 （64，1）

隐藏层输出权重（10，64） 乘 隐藏层输出（64，1） 得到输出层 输入 （10，1）

输出层输入（10，1） 每个计算 激活函数 得到 输出层输出（10，1）

输出层输出（10，1）即包含了 输出0-9 每个数字的 “可信度”

取最大的“可信度” 即 为  神经网络推理出的数字。

0-Ai8051_LED8x8_NeuralNetWork.zip (498.76 KB, 下载次数: 220)

2024-11-29 05:52 上传

点击文件名下载附件

erci***

前排关注

ainiw***

{:5_332:}关注

xuze***

点赞关注

小***

感觉非常高大上，没看明白，怎么识别，，， 才疏学浅 才疏学浅

hai***

邮***

神***

请楼主大侠同步更新最新程序在本贴，我们好及时推广楼主的最新研究思想

xiangz***

这个着实猛了一点.

spring***

把源码传下，大家一块玩玩啊
