24路电压测试

打卡等级：以坛为家I
打卡总天数：363
最近打卡：2025-10-16 00:27:14

已绑定手机

26 主题	357 回帖	1039 积分

积分: 1039

发表于 2024-11-18 08:42:39 | 显示全部楼层 |阅读模式

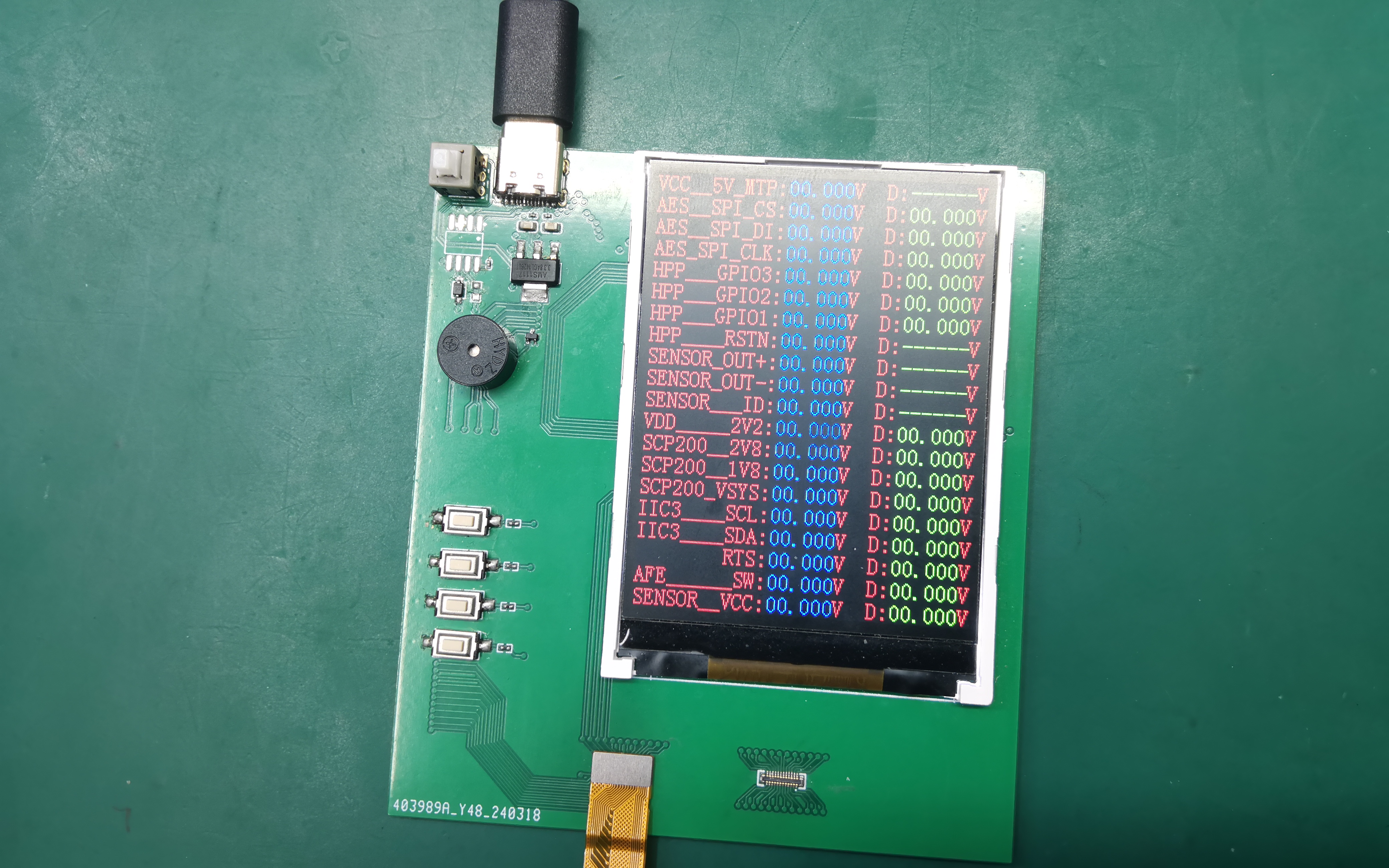

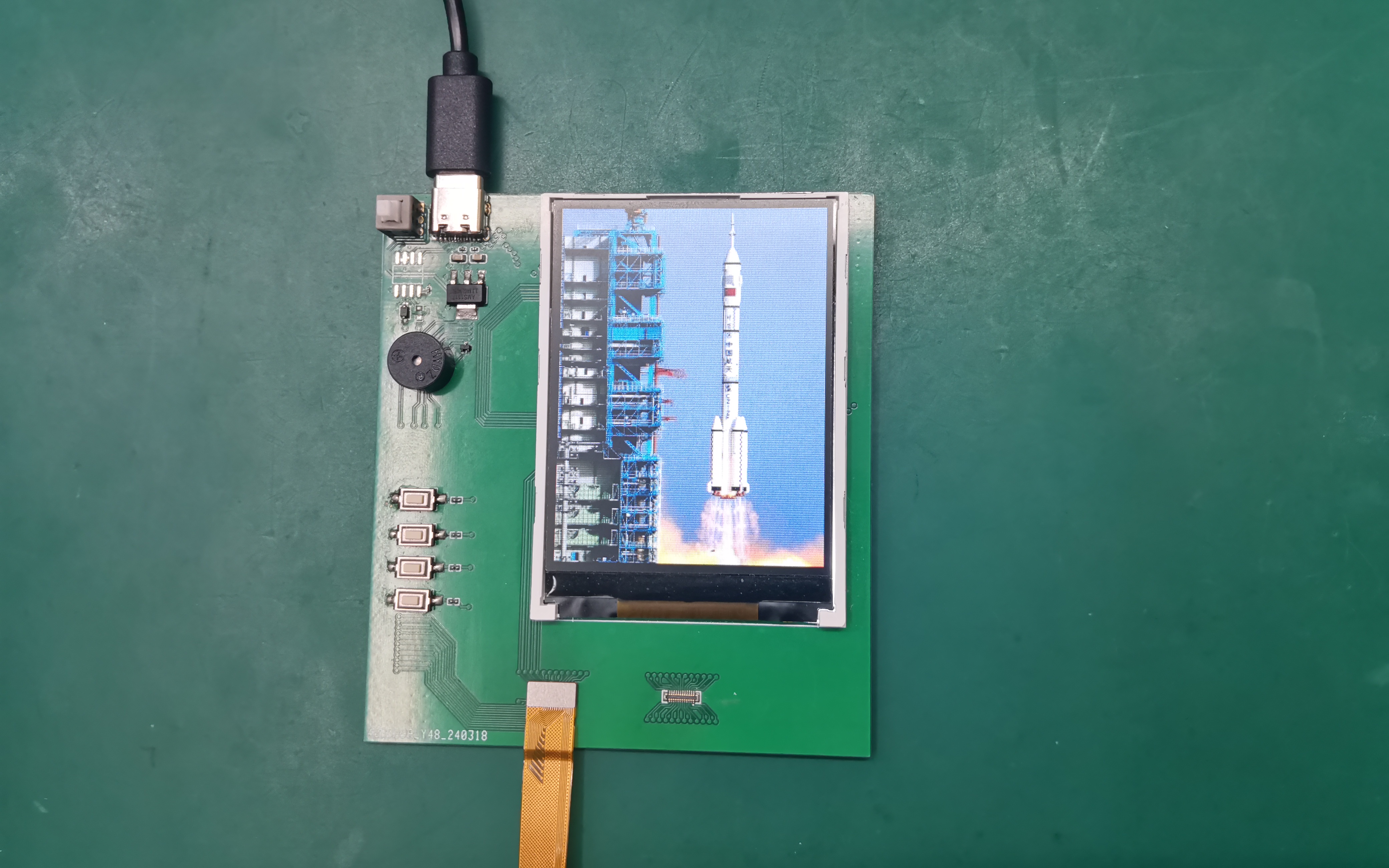

之前为了维修方便，做了一个同时测量24路电压和24路二级体值的小玩意儿，

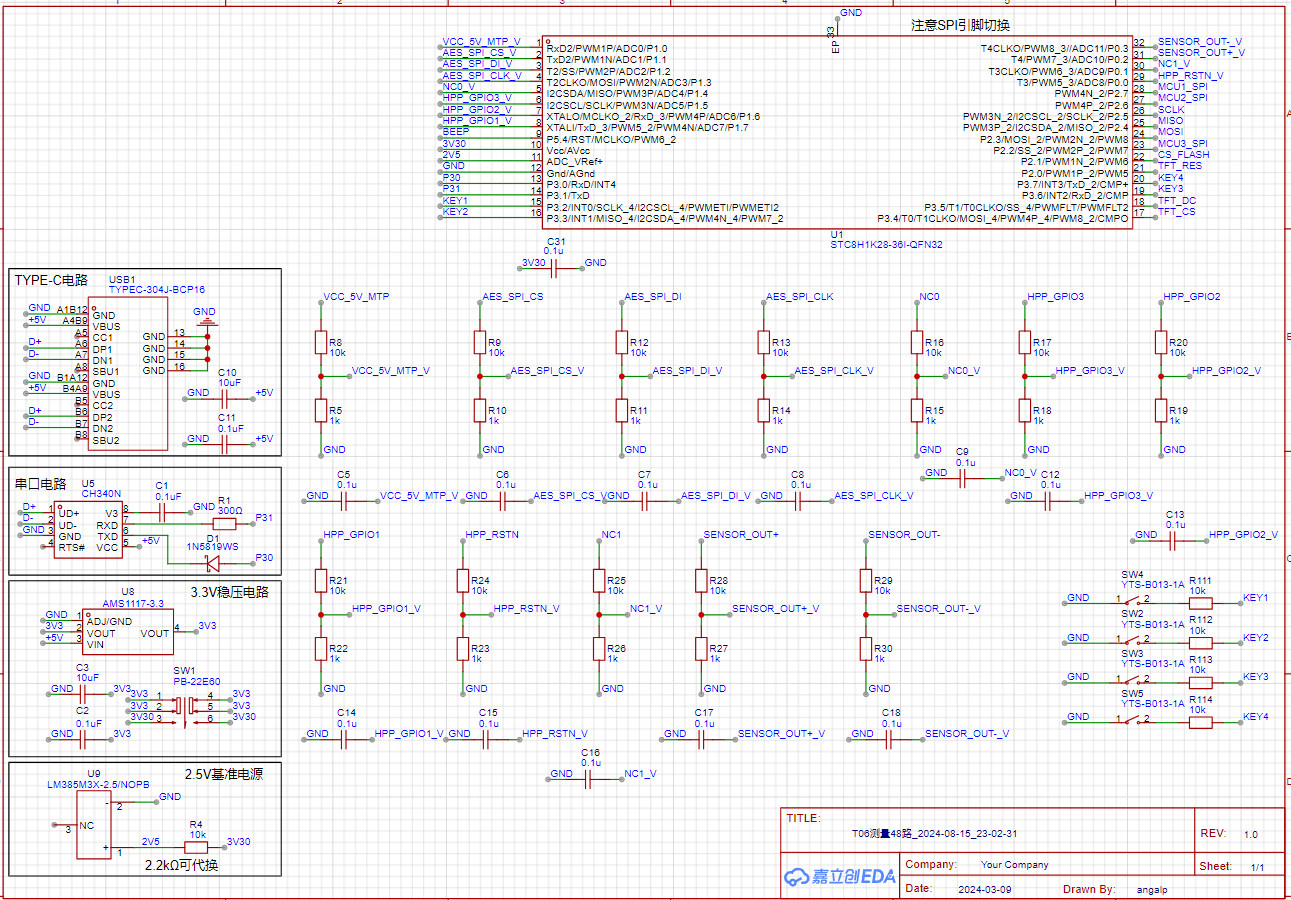

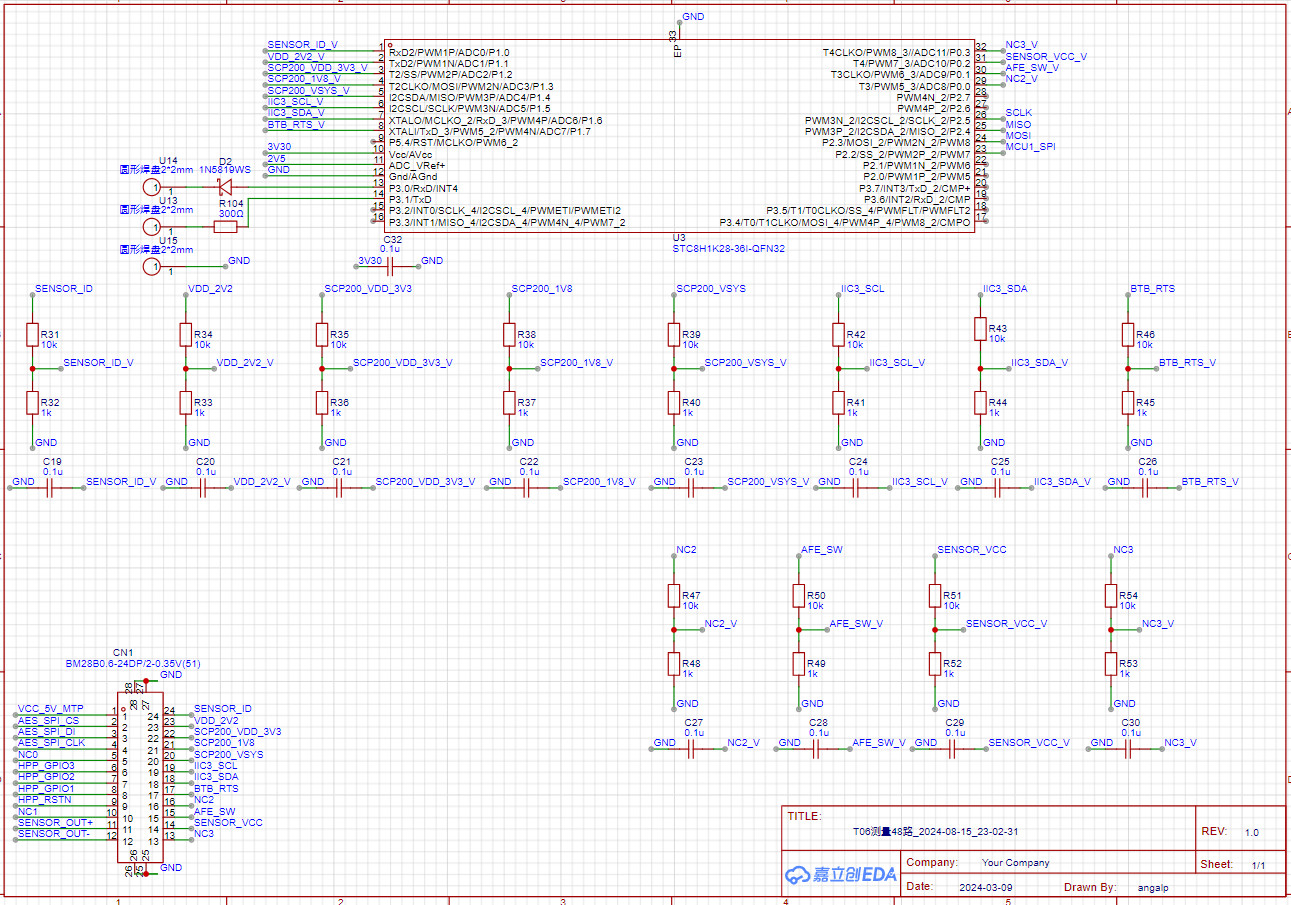

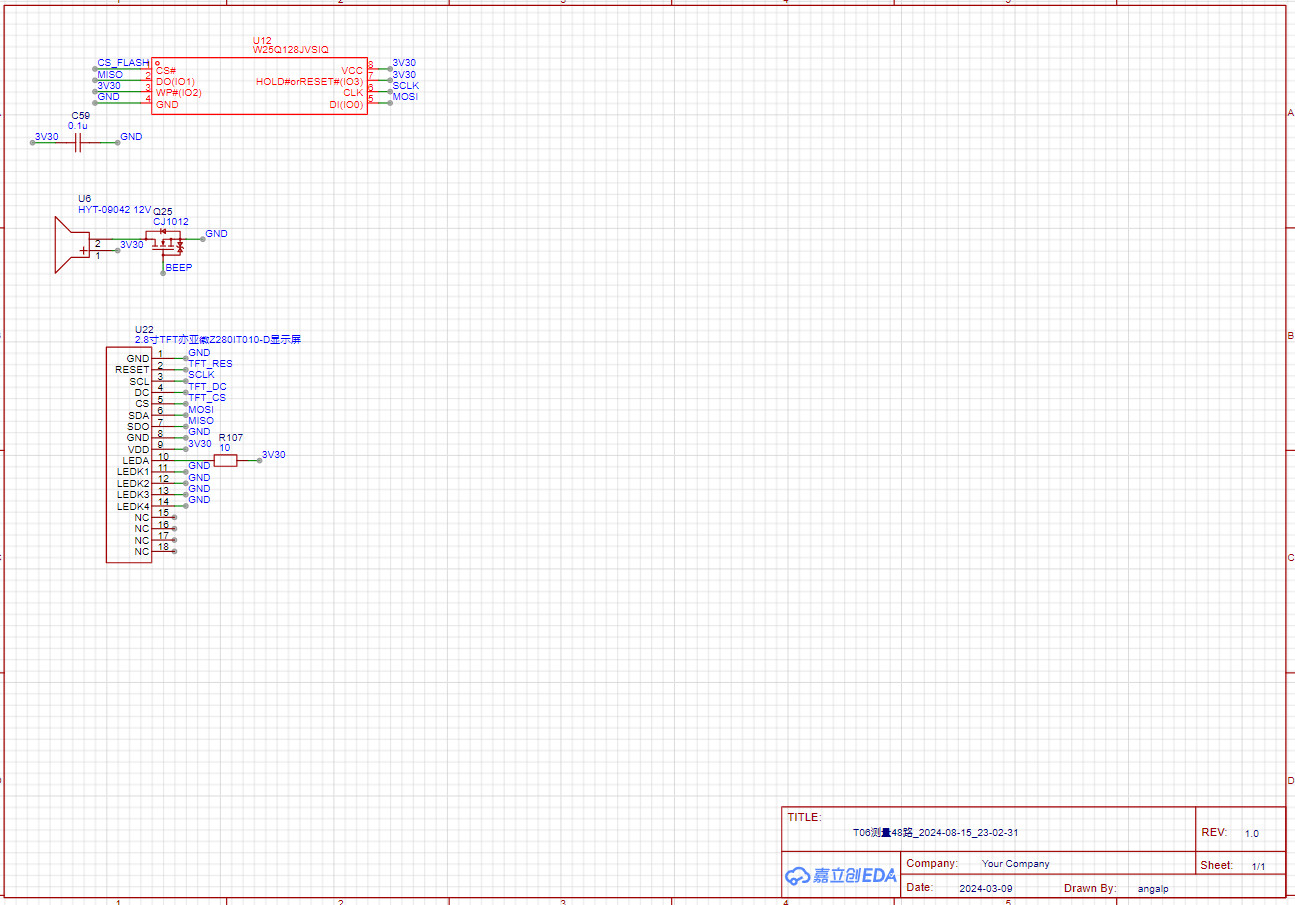

采用4颗AI8H1K28 MCU，一颗用来测量用12路ADC测电压并且驱动显示屏、SPI与串口，

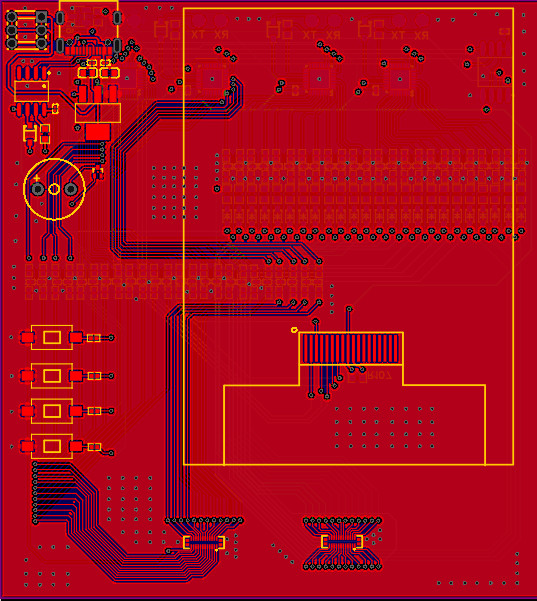

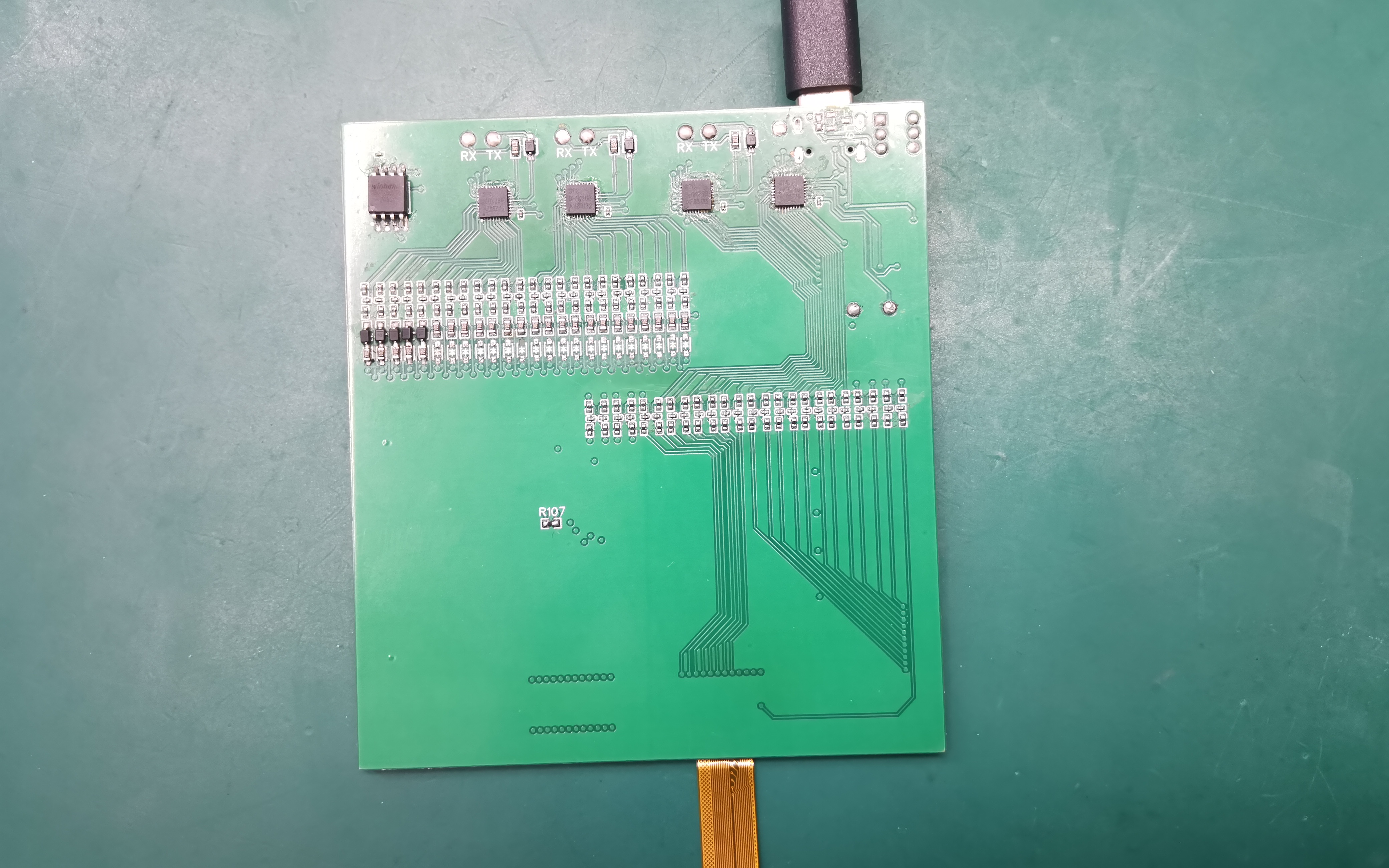

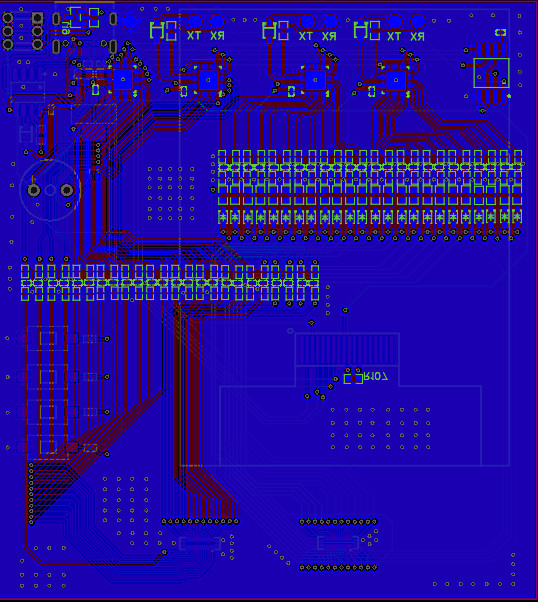

另外三颗只用到12路ADC与SPI，4颗MCU之间使用SPI通信，板子上少元器件是后期动过，

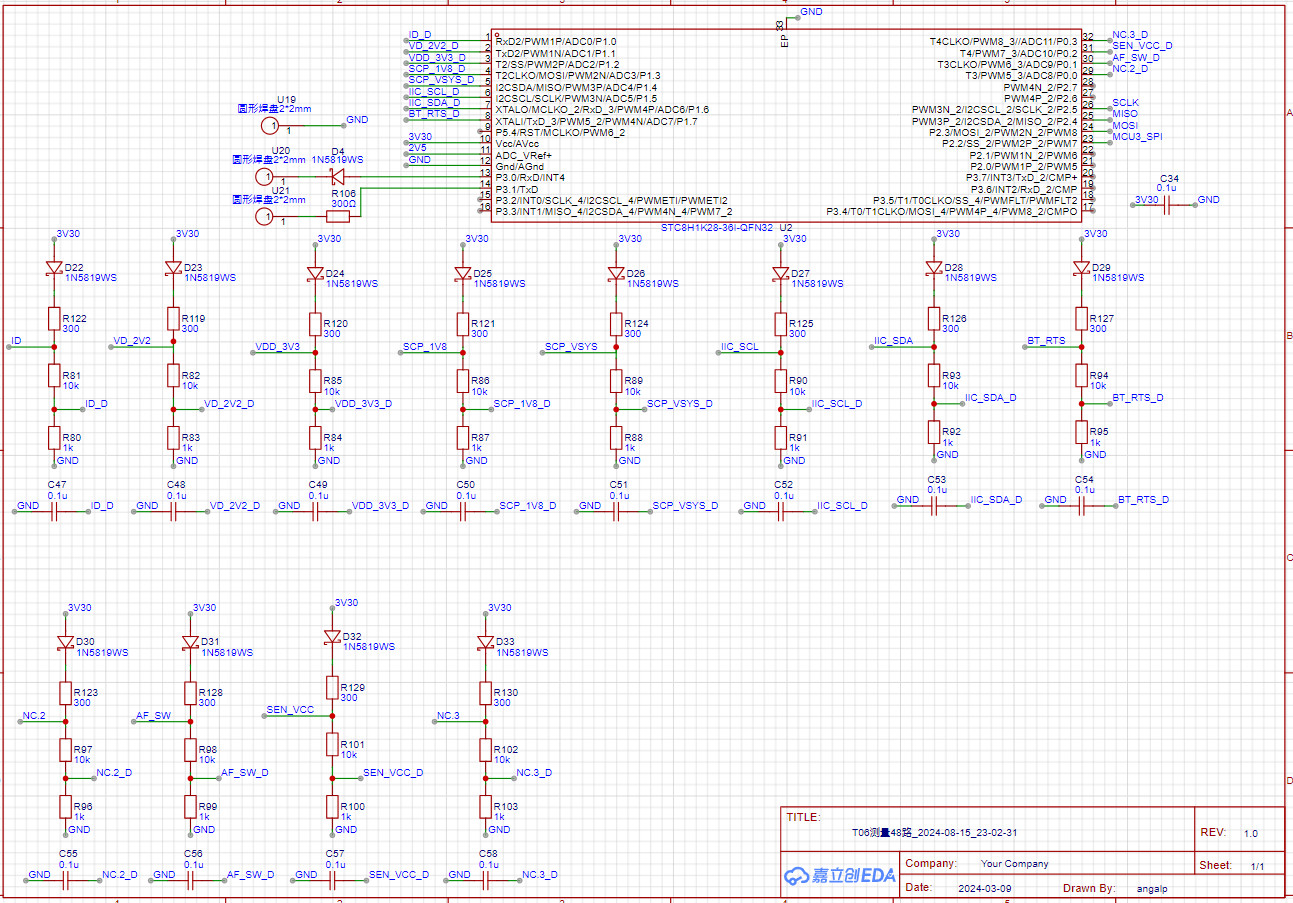

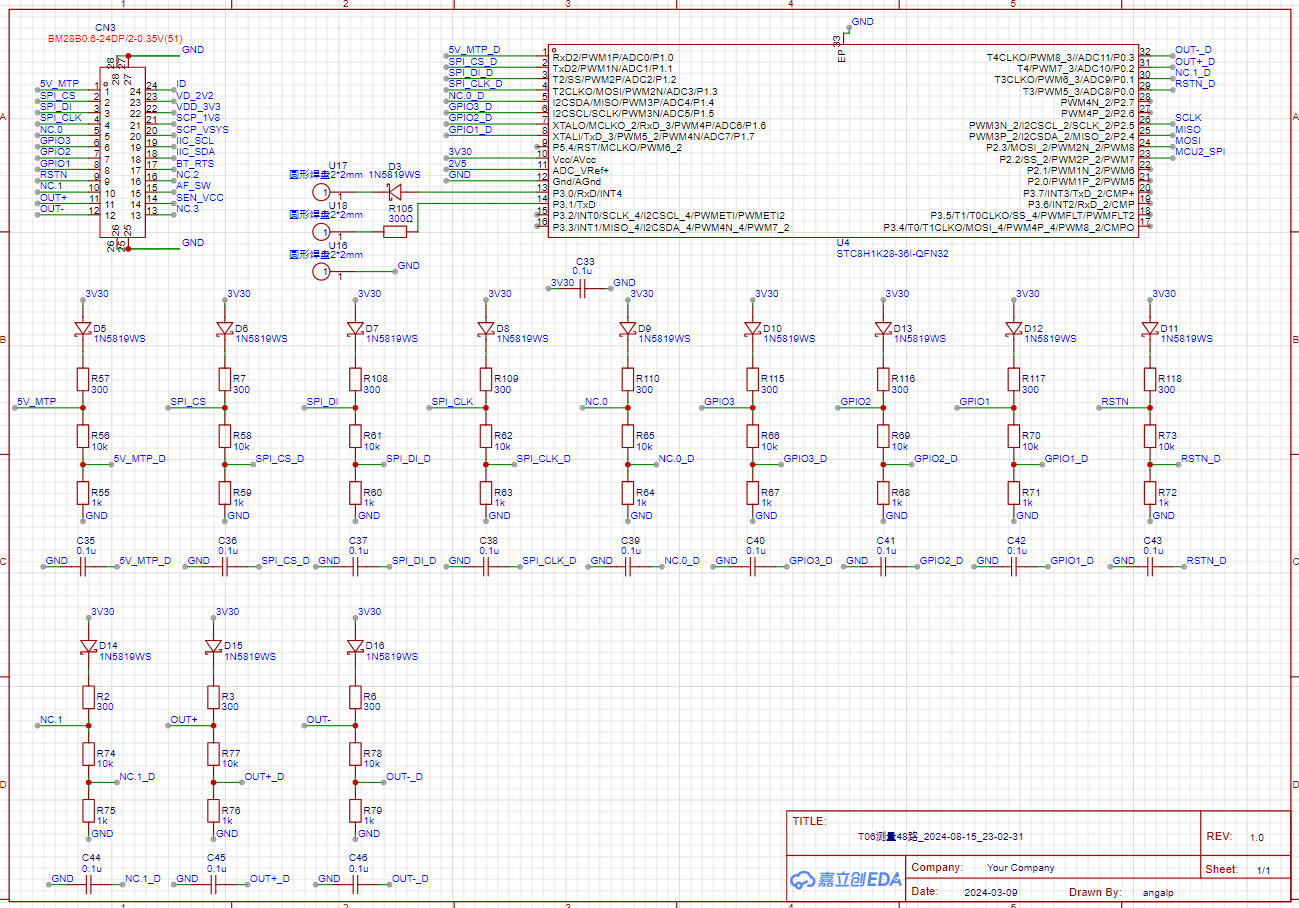

因为测量二级体值不准，测量电压没问题。至今也没想到办法怎么测量多路二级体值






回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：668
最近打卡：2025-10-15 08:23:07

13 主题	208 回帖	1042 积分

积分: 1042

发表于 2024-11-18 08:54:12 | 显示全部楼层

要测这么多路电压，测电池吗？

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：363
最近打卡：2025-10-16 00:27:14

已绑定手机

26 主题	357 回帖	1039 积分

积分: 1039

发表于 2024-11-18 09:49:24 | 显示全部楼层

stb*** 发表于 2024-11-18 08:54
要测这么多路电压，测电池吗？

不是的，是一款产品，会输出这么多，如果使用万用表一路一路的测会很慢。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：188
最近打卡：2025-10-11 08:46:41

已绑定手机

15 主题	624 回帖	856 积分

积分: 856

发表于 2024-11-18 16:14:35 来自手机 | 显示全部楼层

老哥一天天的搞科创啊

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：363
最近打卡：2025-10-16 00:27:14

已绑定手机

26 主题	357 回帖	1039 积分

积分: 1039

发表于 2024-11-18 20:36:24 | 显示全部楼层

rpbdibvj 发表于 2024-11-18 16:14
老哥一天天的搞科创啊

这个是去年搞的

回复

使用道具举报送花

打卡等级：常住居民II
打卡总天数：82
最近打卡：2025-10-14 09:50:25

已绑定手机

5 主题	30 回帖	401 积分

积分: 401

发表于 2025-8-5 13:02:07 | 显示全部楼层

SDC和SPI和串口同时使用不会争抢中断吗？数据不丢失？

新手只是玩玩不要见笑哈哈https://www.stcaimcu.com/static/image/smiley/default/touxiao.gif

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：363
最近打卡：2025-10-16 00:27:14

已绑定手机

26 主题	357 回帖	1039 积分

积分: 1039

发表于 2025-8-6 00:10:37 | 显示全部楼层

dmvi*** 发表于 2025-8-5 13:02
SDC和SPI和串口同时使用不会争抢中断吗？数据不丢失？

一颗MCU做主控，发送命令其他MCU才执行ADC采集。对速度没什么要求。

回复

使用道具举报送花
