I/O 口工作模式与上拉电阻的问题

wans***

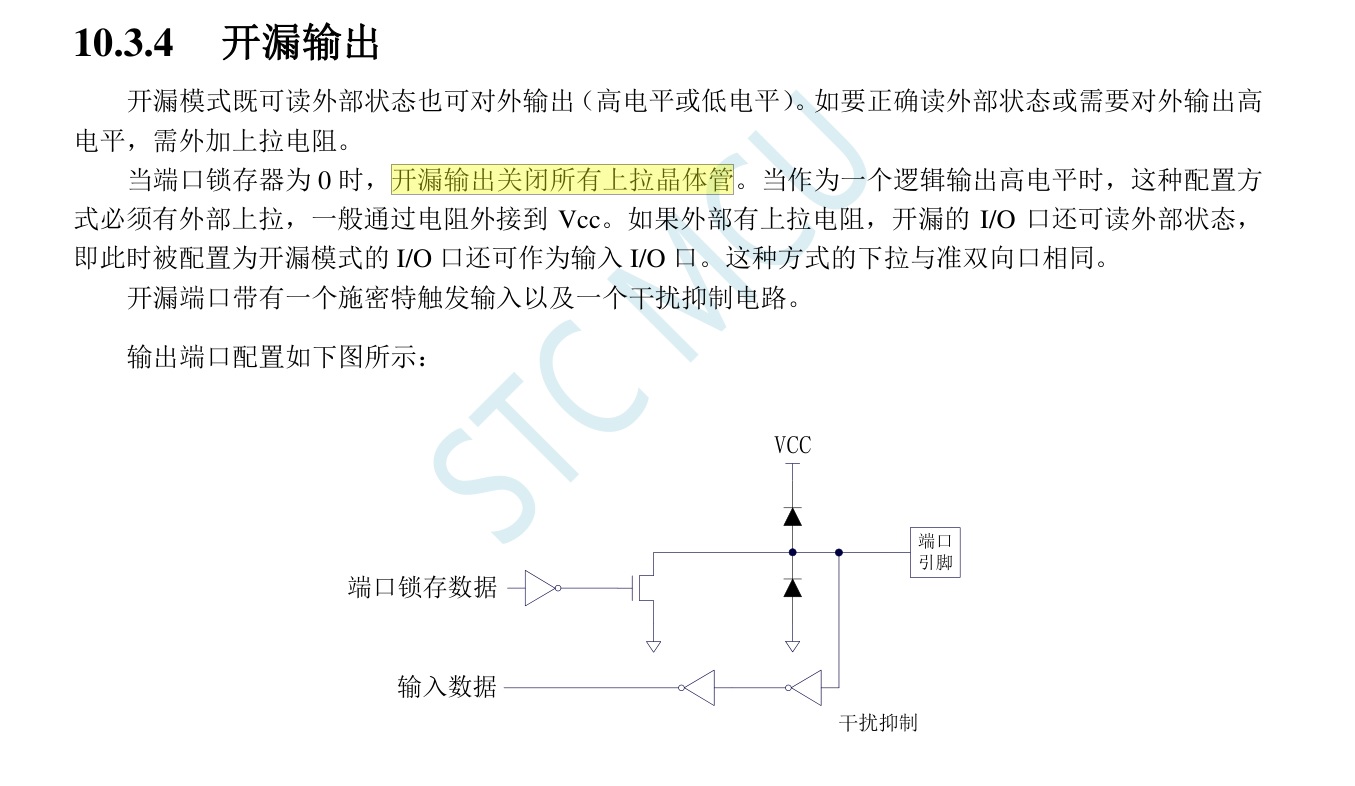

如图， I/O 口工作模式比如设置为开漏，当端口锁存器为 0 时，开漏输出关闭所有上拉晶体管。
这时如果设置新增上拉电阻有效，那么开漏输出是否还有上拉电阻？

也就是说，新增的上拉或下拉电阻，如果设置其有效，则相当于I/O口外部（芯片外部）接了一个
上拉或下拉电阻，而与I/O 口工作模式无关。

望赐教！
多谢！

梁***

JISHU*** 发表于 2023-4-20 15:33
我选择P0口设置开漏输出模式，启用全部上拉电阻，全对外输出1，拿万用表测量，为P0口什么都是0V？
P0M0 = 0 ...

因为你没有允许操作扩展寄存器，所以设置操作无效。
P_SW2 |= 0x80;   //允许访问扩展寄存器
P0PU = 0xFF;        //允许P0口额外上拉电阻

神***

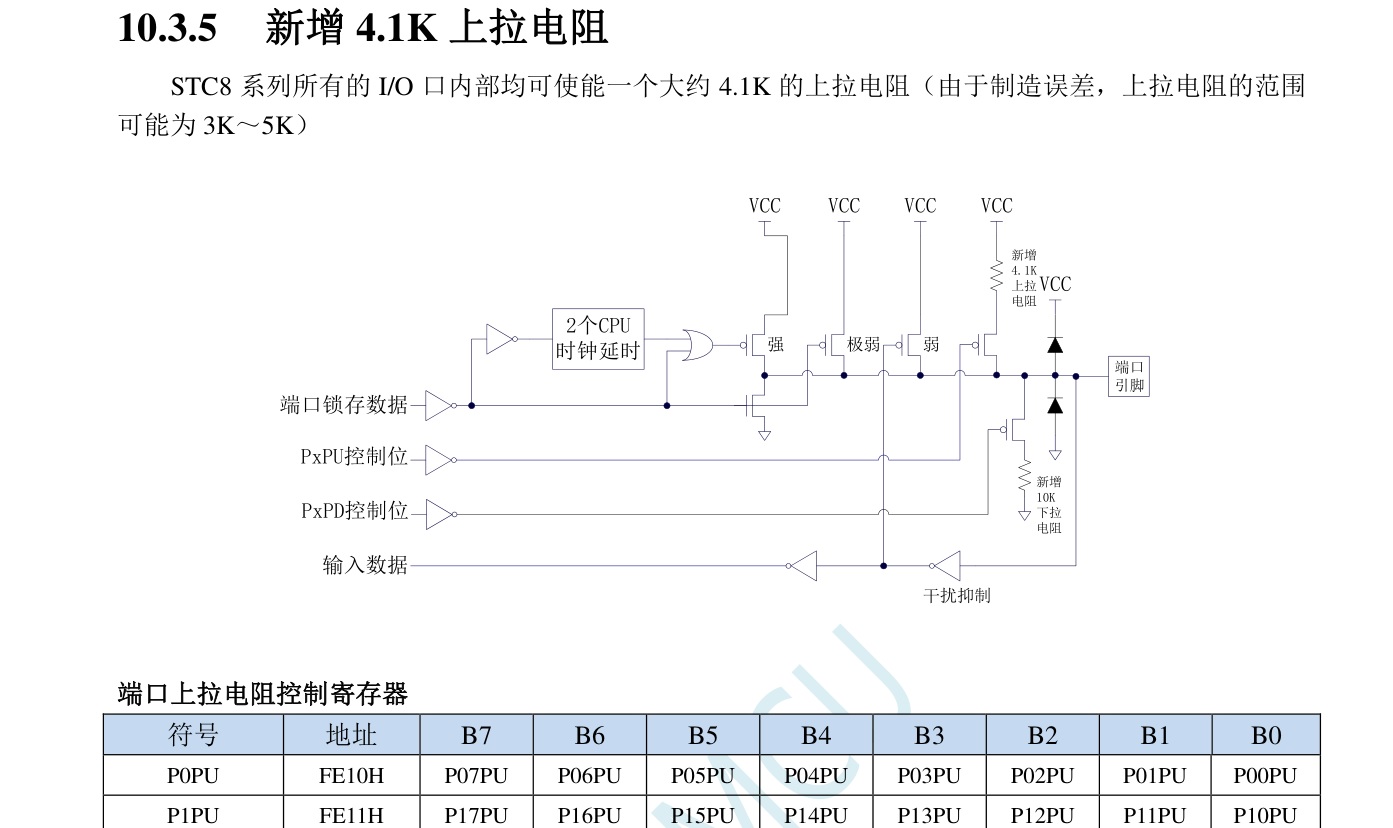

4.1K 上拉电阻是独立的，相当于：  外部 【焊上4.1K上拉电阻，还是不焊4.1K上拉电阻】

梁***

新增的4K上拉电阻是独立的，与IO模式设置无关，一旦允许，则相当于引脚固定接一个上拉电阻到VCC，而与I/O 口工作模式无关。

创隆***

使用注意，虽然说是上拉电阻，但是它是在复位与程序执行响应操作后才起作用，这就会在上电与起作用后有个时间差，如果要求严格，还是自己加吧，很鸡肋的功能

神***

楼上这讲法，纯属你自己一家之言，我们认为你的结论是错的
1，STC8H/STC32G 的 I/O上电后为【仅为高阻输入】，仅为高阻输入对外无驱动能力，
     不影响外部状态，这是全球趋势！
2，如系统要求某个I/O上电后立即转为高或低，你外部加10K上拉/下拉即可

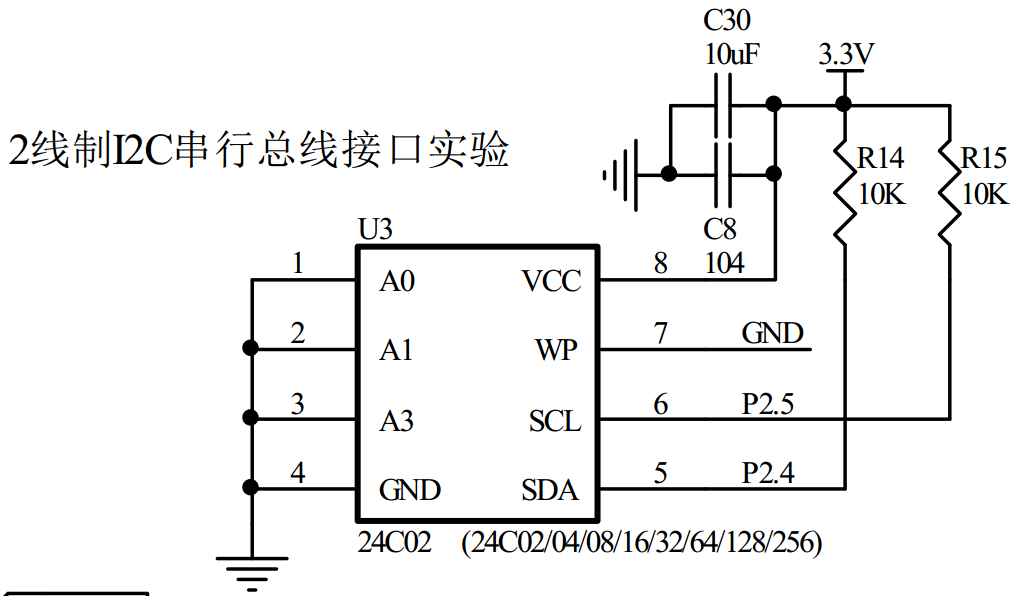

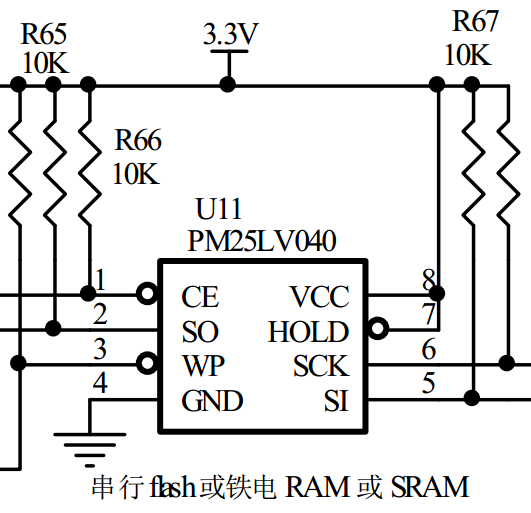

3，如是和外部普通的OC门开漏器件通信，典型的 1线制/I2C/SPI--OC门开漏器件通信，
     MCU内部不占外部面积的上拉电阻则可用来取代外部上拉，简化硬件设计

神***

xxkj***

我用STC8H8K64U实验板，3.3V供电，将P1口中设置成准双向+上拉电阻模式，然后给P1口置1，

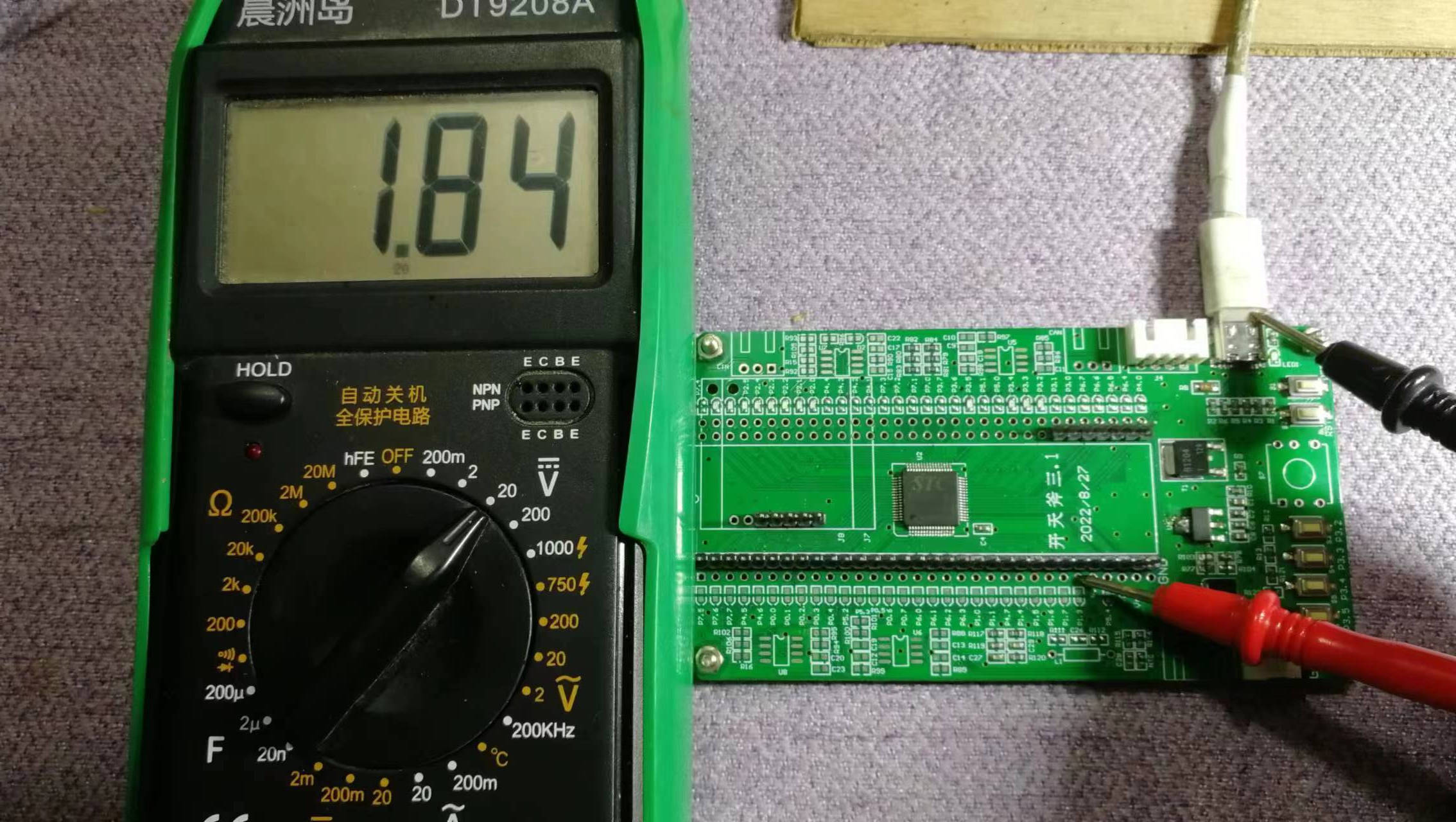

这时P15和P16可以输出3.2V，而P13只能输出1.84V，P17输出1.49V？

#define     P1PU           (*(unsigned char volatile xdata *)0xfe11)//
sfr         P_SW2       =           0xBA;//

void main()
{

        P1M0 = 0x00; P1M1 = 0x00; //
        P1PU = 0xff; //P_SW2=P_SW2|0x80;
        P_SW2 =0x80;

    while (1)
    {
    }
}

神***

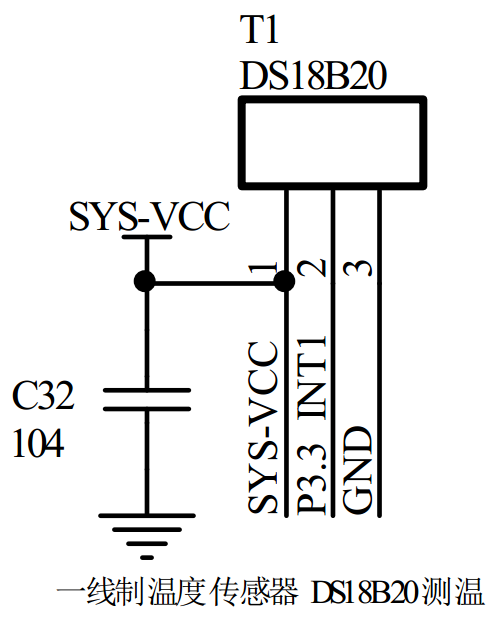

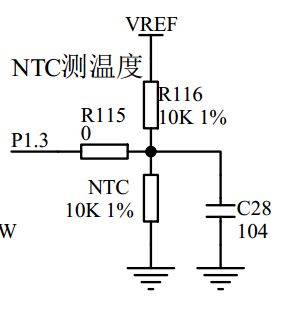

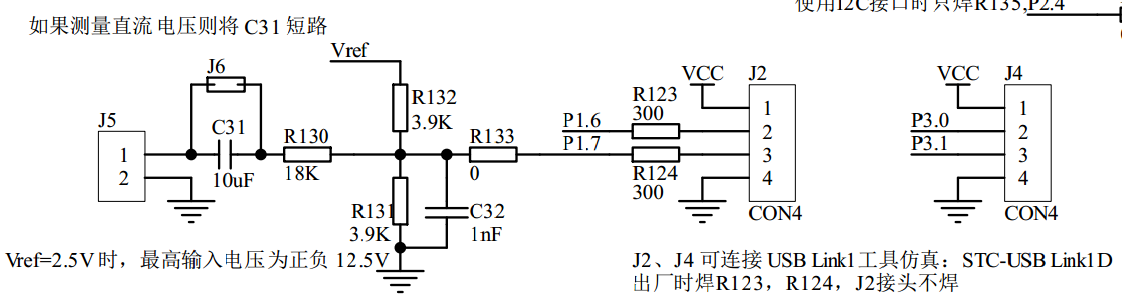

P1.7/P1.6/P1.5/P1.3


学会看原理图后再编写程序

梁***

创隆*** 发表于 2023-3-4 21:13
使用注意，虽然说是上拉电阻，但是它是在复位与程序执行响应操作后才起作用，这就会在上电与起作用后有个时 ...

很鸡肋的功能？
各厂家的ARM也是这样的，大部分的8位机也是这样的，你为什么不说也很鸡肋？
不要带有色眼镜看STC的IC，除了老的51，几乎所有各家的MCU的IO都是上电高阻，这是最常用的方式，上电复位期间你要搞好是低，可以外接电阻确定。

JISHU***

我选择P0口设置开漏输出模式，启用全部上拉电阻，全对外输出1，拿万用表测量，为P0口什么都是0V？
P0M0 = 0xff;
P0M1 = 0xff;
P0PU = 0xFF;
P0   = 0xff;
