基于AI8051U_V1.2实验箱_学习实验之驱动TFT彩屏显示全屏图片(QSPI_DMA_P2P)(已优化)

浦江***

电子*** 发表于 2025-3-3 22:16
QSPI_DMA_P2P_UART模式(不是CDC模式)的例程可以分享一下吗，我刚下载的本帖的链接资料，里面 ...

本帖的链接并没有改变, 还是原来CDC模式的.

如果对UART方式有兴趣,可以的, 稍后可在本贴此后下载.
现在需要整理一下, 还要补充一些说明....
稍等....

浦江***

改用串口1下载刷图方式的实验:


02-QSPI-TFT_DMA_P2P_ILI9341_UART1.rar (244.69 KB, 下载次数: 95)

2025-3-4 09:30 上传

点击文件名下载附件

功能说明:

本实验基于AI8051U_V1.2实验箱。
本实验在官方例程"72.4-QSPI-TFT_DMA_P2P外设到外设_显示视频级动画效果程序-ILI9341"的基础上改变而来,

使用串口通讯方式下载刷新图片:
1，建立下拉菜单，启用键盘操作；（上下键选项，OK键执行各功能）；

2，实现浏览翻阅静态图片功能，  （上下键切后翻阅全屏图片显示，OK键退出，返回主菜单）；
3，保留原例程功能：动态图片循环显示，类似动画视频；（用OK键退出，返回主菜单）；
   下载新图片后，无需重启，即可播放动画；
4，不必重启即可进入下载刷新Flash存储器图片；（选择“刷新图片”项，OK进入，OK退出）。

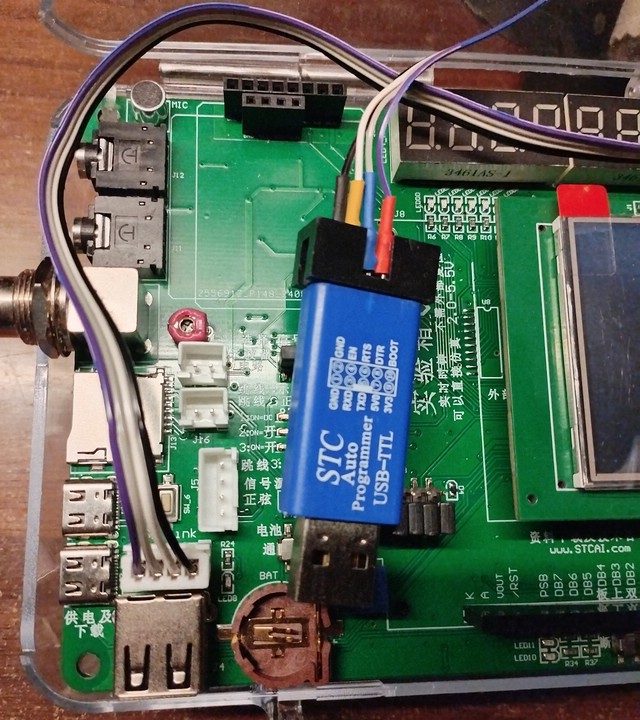

5，使用STC_USB-TTL或者普通USB转TTL模块,连接PC机与实验箱的USB_Link口.

上位机使用Ver6.94U（以上）版软件－串口Flash编辑器－执行“打开多文件”操作。

关于W25Q128存储器读写，以及下载刷新图片操作（为配合上位机通讯协议），完全使用官方例程代码。
显示时QSPI读取Flash图片数据，通过P2P DMA直接发送数据到LCM显示图片。

QSPI一次读取Flash与LCM显示DMA的数据长度设置51200字节，一幅全屏图片需要DMA三次传输完成。
程序下载时, 建议选择时钟 35MHz (较40MHz显示动画稳定)

电子***

浦江*** 发表于 2025-3-4 09:39
改用串口1下载刷图方式的实验:

感谢感谢，我在研究学习一下，可能还是要采用普通串口模式来用了，CDC还没有琢磨透。

电子***

蒲哥，我现在遇到一个问题，想向您请教一下:


浦江***

电子*** 发表于 2025-3-13 23:08
蒲哥，我现在遇到一个问题，想向您请教一下:
   我因为要使用AI8051的RTC时钟功能，由于这个单片机没有纽扣 ...

谢谢回复和提问.

对于AI8051U的RTC， 目前还没有实验和深入体会， 日后抽空实验后再作交流。

根据本人以往研发经历和印象。51单片机所做的项目，用到时钟时，一般都是外挂时钟芯片的。后来使用STM32F1xx系列芯片做项目，因其自身带有RTC功能，虽然免去了外挂时钟芯片。不过STM32F1xx系列芯片内部RTC是采用一个计数器计时，要通过软件计算，达到年月日时分秒的日期功能。在这一点上，AI8051U是略胜一筹的。而现在大多是在使用STM32F4xx系列芯片做项目，其RTC的年月日时分秒功能比较完备，应该是不逊于AI8051U的。其芯片上自有VBAT引脚，由电池独立供电为其维持时钟，因此没有遇到过你所说的情况。

从你的表达来看： RTC时钟数据被归零，估计是低电压(负载增加而电压被拉低)被复位的原因，目前还没看到资料表明与QSPI的使用有关。我的认知感觉“配置为推挽输出且输出为0”应该是增加功耗的，而“配置为开漏输入且输出置1”才是减少功耗的。另外，启用了QSPI，其SCK引脚就不是你所控制的了。有时间再看看坛子里的RTC版块，看是否有相关讨论。

电子***

浦江*** 发表于 2025-3-14 15:31
谢谢回复和提问.

对于AI8051U的RTC， 目前还没有实验和深入体会， 日后抽空实验后再作交流。

感谢感谢，问题解决了。 是电源问题，唤醒后启动液晶屏和其他外设瞬间把MCU电压拉胯了。

toms***

请问下我的是竖屏的240X320的分辨率，下面部分没有画到显示，这个是改哪里呢，我换320跟240互换也没起到作用

浦江***

toms*** 发表于 2025-7-31 17:27
请问下我的是竖屏的240X320的分辨率，下面部分没有画到显示，这个是改哪里呢，我换320跟240互换也没起到作 ...

这是一个关于屏幕旋转显示的问题.
不知道你"我换320跟240互换也没起到作用"是怎样换的?

一般而言, 先看显示屏的初始化函数中,关于X方向和Y方向的设置, 这就决定了显示屏坐标与内存地址的扫描关系. 其次要注意各显示函数使用时的坐标范围.

就你所提供的截图看, 你是在竖屏的方式下, 实验了本实验的程序.
那么, 当执行清屏函数时, 原程序X方向0...319, Y方向0...239, 现在用在竖屏,X方向0...239, Y方向0...319, 所以扫描不到Y方向的240...319范围, 所以下面部分就是原始杂乱数据...花屏了.
显然,要改变显示屏初始化函数中,关于屏方向坐标的设置了.

在我的程序源码中, 是有关于屏幕转换预设宏的:
在LCD9341.H文件中:
//支持横竖屏快速定义切换
#define LCD_DIR  3    //液晶屏顺时针旋转方向0:0度旋转，1:90度旋转，2:180度旋转，3:270度旋转
理论上讲, 只要改变为
#define LCD_DIR  0
或者
#define LCD_DIR  2
就可以让屏程序竖屏显示了.
但是就本实验而言, 并非可以简单地使用, 而是要对具体的图像定位等着做相应的改变才行, 否则有些显示还会失真的, 比如,原先的图片数据是按横向扫描的, 当屏幕旋转后, 图像就乱了.因此要重新制作图像数据.
因此, 给两个建议选择:
一是改为横屏显示, 实验本实验程序.
二是确定竖屏显示,其它有关显示函数以及具体坐标定位作相应修改.
另外,要注意, 市售的显示屏模块,或是经过厂商二次开发的, 即使同型号驱动,也可能存在一些差异, 这就要细看对应手册了. 要弄清楚显示屏内寄存器各位的作用.
这方面, 可参考本实验程序中LCD_Init()的源码. 基本上每行代码都有注释的,
可特别关注:
LCD_WR_CMD(0x36); .....
LCD_WR_CMD(0x2A); .....
LCD_WR_CMD(0x2B); .....
等几行的设置...

预祝实验顺利.
