关于用 8H8K64U 检测15V电路的问题

198390*** · 发表于 2024-11-3 15:19:47

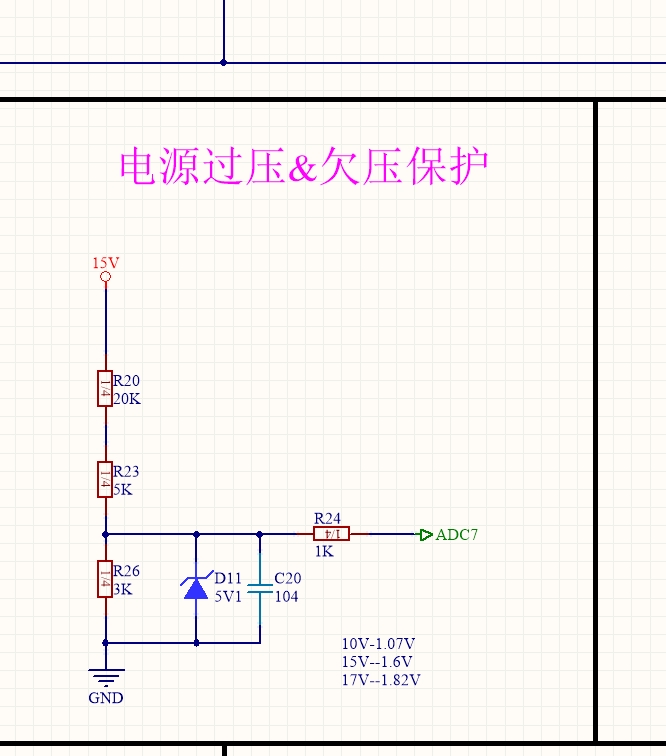

是这样的大神们，小白我做啦一个15V电压检测电路，
分别用20K-,5K-3K分压来进行15V电压的采集，

目前通过调整电压得知15V降低到10V,ADC是1.07V

17vSHI 1.82v不知道我做的这个电路是否合理，

是否有更简单有效的检测方法，求大神们指点！

VC*** · 发表于 2024-11-3 15:40:13

围观学习一下。还有更好的办法吗

so*** · 发表于 2024-11-3 16:01:11

vref电压是5V可以适当把电压提高一点，这样分辨率会高一点。

王*** · 发表于 2024-11-3 16:04:28

你接的这个是ad7，不是adc7。
ad7是adress7的缩写，是个地址线。
你这样adc指定读不到

王*** · 发表于 2024-11-3 16:08:18

可以再适当提高r26阻值，例如到5k。
不然adc度数范围比较小，分辨率低

神*** · 发表于 2024-11-3 19:35:23

分压到 ADC的输入 < ADC_VRef+ = 5V

当然，高压分压，最好分到 3V 以下

liuzon*** · 发表于 2024-11-3 20:35:19

内部的1.19V是厂家出厂前校验过的，最好用内部的。外部的器件有系统误差。一致性不行。

fann*** · 发表于 2024-11-4 07:26:28

好想学这部分知识

CBQFf*** · 发表于 2024-11-4 09:09:44

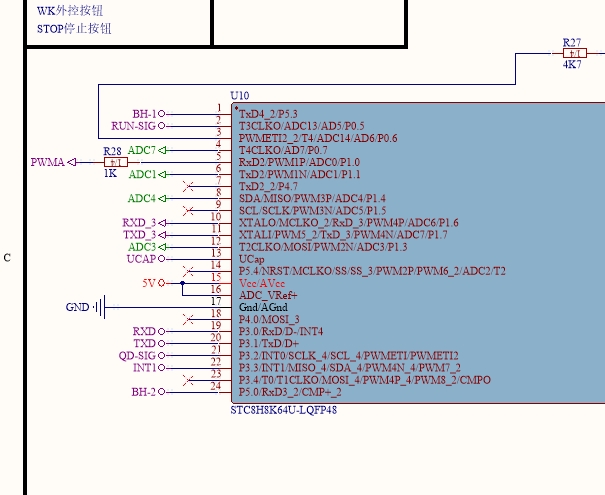

楼主的原理图画错了。这个管脚没有ADC功能呀

198390*** · 发表于 2024-11-4 13:16:30

AA啊啊啊原来我的原理图还错啦啊，哭死啊
