基于AI8051U_V1.2实验箱_学习实验之: 初识

    首先由衷感谢江苏国芯科技的真情馈赠，让我等单片机爱好者再次得到极好的学习实验装备。

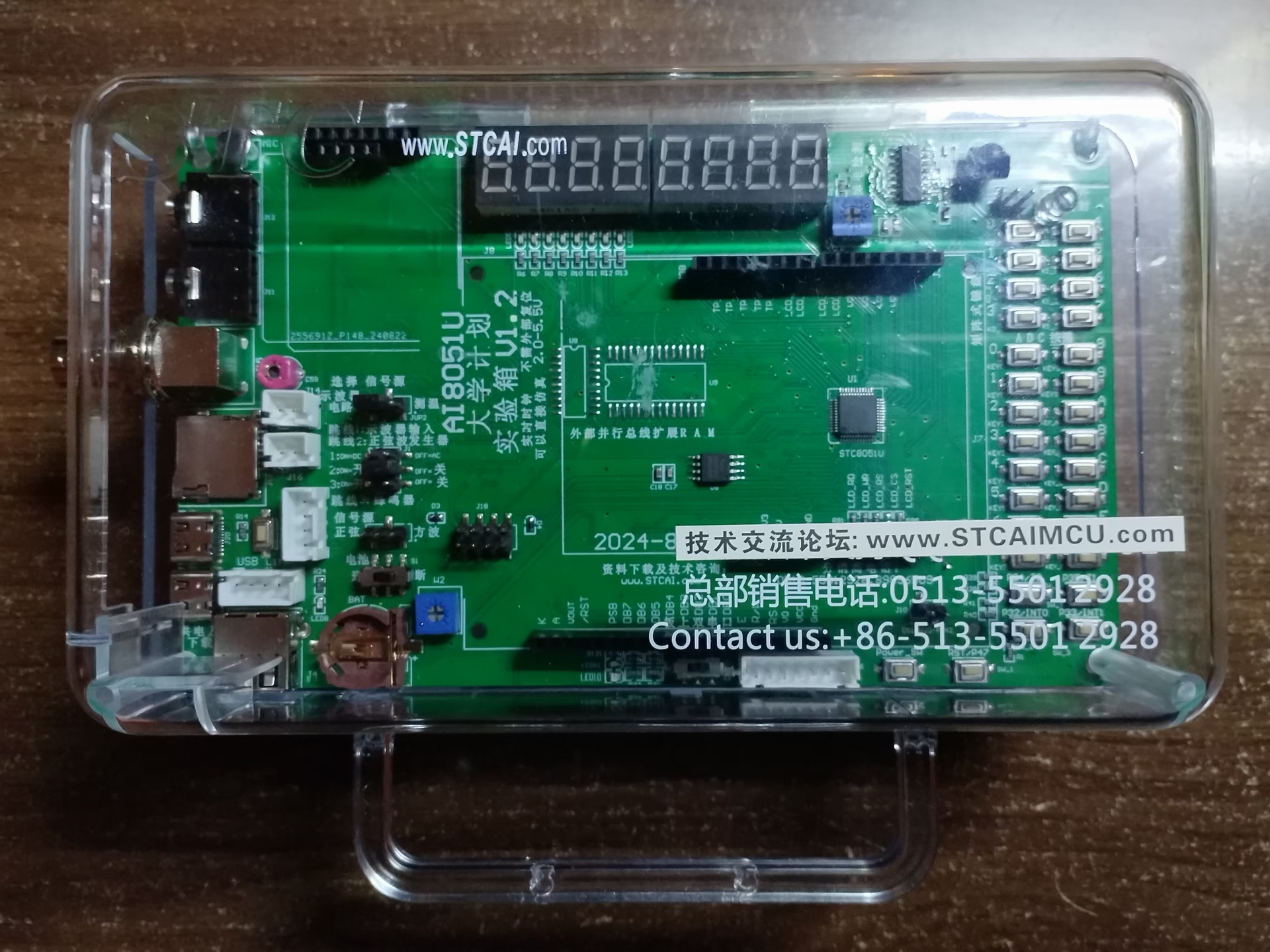

    获赠实验箱后, 作为新手，这两天正在加紧熟悉其基本使用, 目的是尽快能驱动TFT彩屏。
    虽有曲折，但已有进展。聊几点体会：
1， 上手操作，比较容易，下载程序和仿真调试，用附赠的一根双公头USB线就能搞定，极大的方便；
2， 说明书写得比较简单，除了反复多次提到按P32键及上电识别下载描述比较详细以外，众多功能模块需要的使用说明，几乎都只字未提。
      新手只好结合例程、电原理图来慢慢猜测、领悟和理解了，相信以后在这方面是会慢慢丰富起来的；
3， 下载软件版本需要更新的了。一开始使用较近期的V6.94H版本，下载时居然被告知识别为未知芯片，拒绝下载，被惊出一身冷汗。
      幸好下载了AIapp-ISP-v6.94S版本后，才顺利通过，得以继续学习实验；
4， 仿真芯片制作、进入仿真，都很顺利方便。只是在仿真调试跟踪这方面，与此前的32G实验箱操作基本相似，依然是无法跟踪显示局部和行参变量。
     （这个问题插几句：虽然可设法用全局变量来变通，但个人认为，还是应组织各路高手力量，来一个突破。这不是Keil应有的状态，而是驱动调试的二传手插件程序没有到位。）
5,   32G实验箱在退出仿真时，程序全速运行，代码保留在MCU内，重新上电，程序仍可继续运行，MCU保持仿真芯片状态（这一点很像STM32系列，实用方便）。
      而AI8051U实验箱，退出仿真，程序立即停止运行。再重新上电，程序不会运行。只有USB下载，使得MCU脱离仿真芯片状态，才能全速运行。
      不知是否在哪里设置不当，还是就是如此，还有待注意坛友的反馈了。
6， 如何驱动2.4寸的TFT彩屏，被卡了两天，损伤了不少脑细胞。（各位看官，这是本文的重点了。）
      此前为32G实验箱配置过一块TFT320*240彩屏，是ILI9431驱动芯片的，在Arduino开发板上也能使用，一直用得很好，但插上新实验箱，居然无法使用。
      幸好神管及时提醒，是要配3.3V供电的屏，才猛然发现，手头上的屏是5V供电的（以前以为屏上有3.3V和5V标识字就是通用的）。
      为新的实验箱配一块新的屏，那是必须的，不过眼下咋整？等待一个星期吗？
      日前坛友踊跃申请实验箱，估计不少人已经得到了，可是没见哪位反映说过配屏的问题，难道都是毫无疑问地配上了3.3V的屏？
      于是乎，上网先做做功课：
      这才发现2.4寸的320*240的TFT彩屏，大部分是9431驱动的5V供电的。而用3.3V供电的，比较少。
      也想起多次见坛友问及，哪里买的屏？买什么样的屏？看来这块2.4寸的彩屏不能随便可买的，有可能买来用不上。
      为什么5V供电的屏不能用？ 难道因为MCU是3.3V供电，就必须配3.3V供电的屏吗? 记得以往的实践，应该是可以的。
      为验证这一想法，先在STM32系列（3.3V）的开发板上做了一下试验，证明是可以的。
      再研究一下实验箱的原理图， 再研究一下这块源自Arduino标准的屏引脚特点...
      发现： 3.3V和5V的引脚是分开的，互相不通。
                 屏的18脚3.3V是NC空的， 实验箱的供屏18脚是SYS-VCC(3.3V) ，这就是要求用3.3V的屏缘故了。
                 屏的19脚是+5V入口，  而实验箱的供屏19脚是NC空的， 这就是5V屏是得不到供电的原因了。
      再仔细分析一下实验箱电原理图。

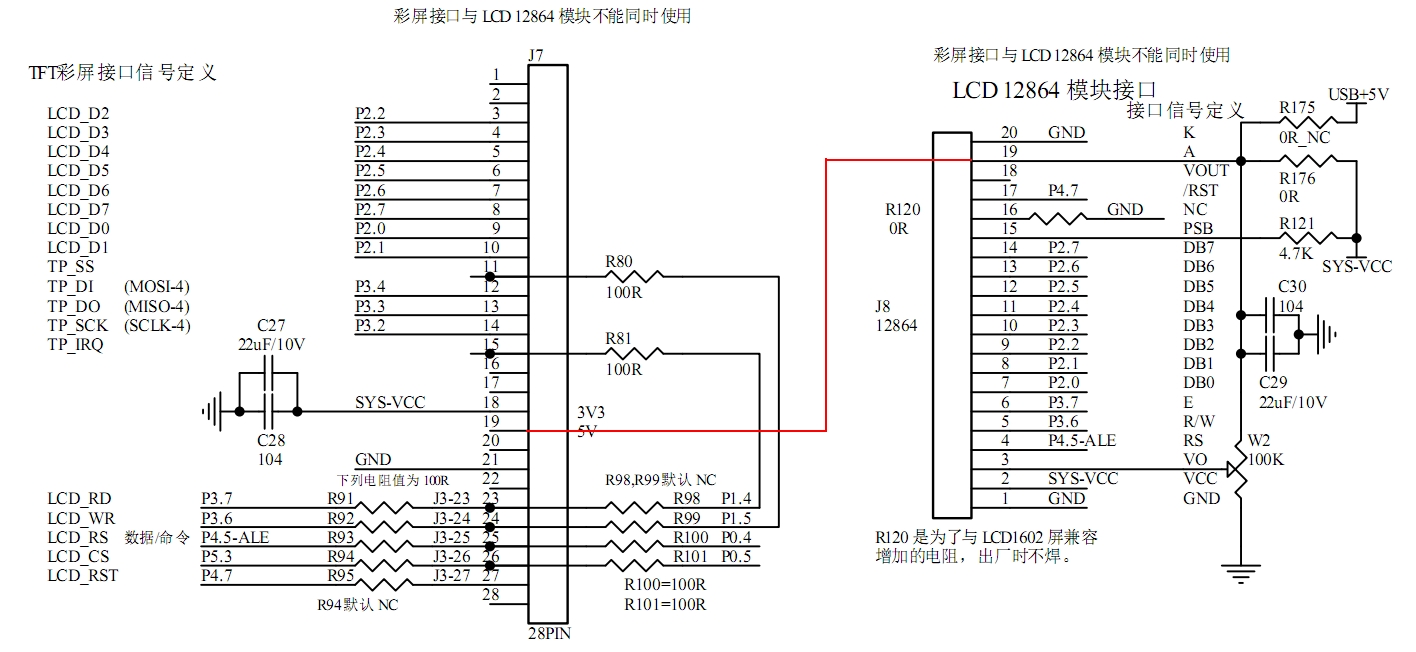

     来自于USB的＋5V经R175来到了LCD12864接口的第19脚（背光），R176默认是NC的（与SYS-VCC是断开的）。
     这就好办了。。。

      增加一个线，如上图中红线，将USB+5V引到本来就被悬空的19脚上，
      再冷静分析思考了一下，发现不会影响正常使用。
      这样一来，本来在32G实验箱上能用的2.4寸+5V供电彩屏，现在插到AI8051U实验箱上，也是能用的，
      也就是说， 这样一来，AI8051U实验箱，既能支持3.3V屏，也能支持5V屏了。

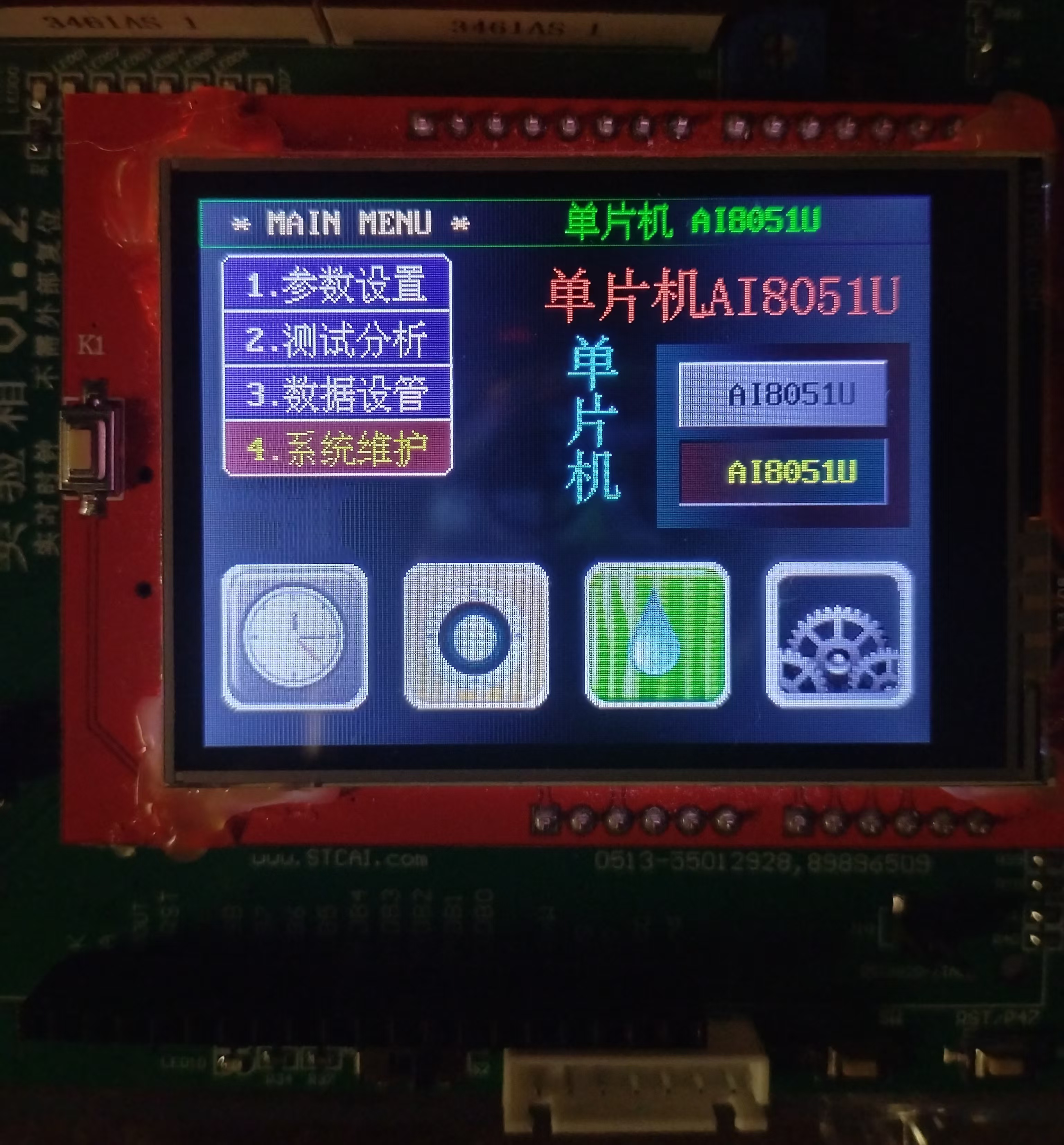

      已经点亮，有图为证：

      什么？上图是拼凑出来的吧？ 不是，是真的，这确实是在新的AI8051U实验箱，驱动5V屏已成功了。
      这也就是俺要汇报的另外一个话题了，敬请有兴趣的各位移步TFT/LCD专题版块继续交流。。。


Debu***

AIapp-ISP-v6.94U

时刻保持最新版本

Debu***

这个5V不受控，当心5V通过屏给单片机的IO供电，导致连接屏幕时冷启动下载不能断电

wlh***

不错不错

浦江***

Debu*** 发表于 2024-11-1 01:15
这个5V不受控，当心5V通过屏给单片机的IO供电，导致连接屏幕时冷启动下载不能断电 ...

非常谢谢超级版主的关注、提醒和指点。

这个安全问题，在加线时也是考虑再三的：
1，电路可控输出电源是SYS-VCC(3.3V)，无法利用；
2，CPU工作电压较宽，1.9--5.5V， IO应该能承受5V；
3，引出线仅提供显示屏19脚5V，在做其它与此显示屏无关实验时，拔掉屏，相当于悬空，不影响其它元器件；
4，原设计中USB＋5V经R175直通LCD12864的19脚（背光A），应该也是考虑过此5V是否对单片机IO是否存在隐患的。

权宜之计，不尽理想完美。仅供坛友参考，也望谨慎采用。

浦江***

感谢 autopccopy 版主鲜花鼓励。

浦江***

Debu*** 发表于 2024-11-1 00:51
AIapp-ISP-v6.94U

时刻保持最新版本

OK！已更新。感叹升级速度之快。

Debu***

浦江*** 发表于 2024-11-1 08:53
非常谢谢超级版主的关注、提醒和指点。

这个安全问题，在加线时也是考虑再三的：

屏幕模块上有LDO和74HC245，IO可以是3.3的，实测是没有问题的，理论上输入高阻应该也没问题，R175 R176应该是背光跳电压的，屏幕模块上也有电阻，控制好背光电流就行

浦江***

Debu*** 发表于 2024-11-2 10:05
屏幕模块上有LDO和74HC245，IO可以是3.3的，实测是没有问题的，理论上输入高阻应该也没问题，R175 R176应 ...

感谢DebugLab版主的回复留言和热情指导。

此前没有仔细观察过这个2.4寸的TTF屏上的集成块啥的。

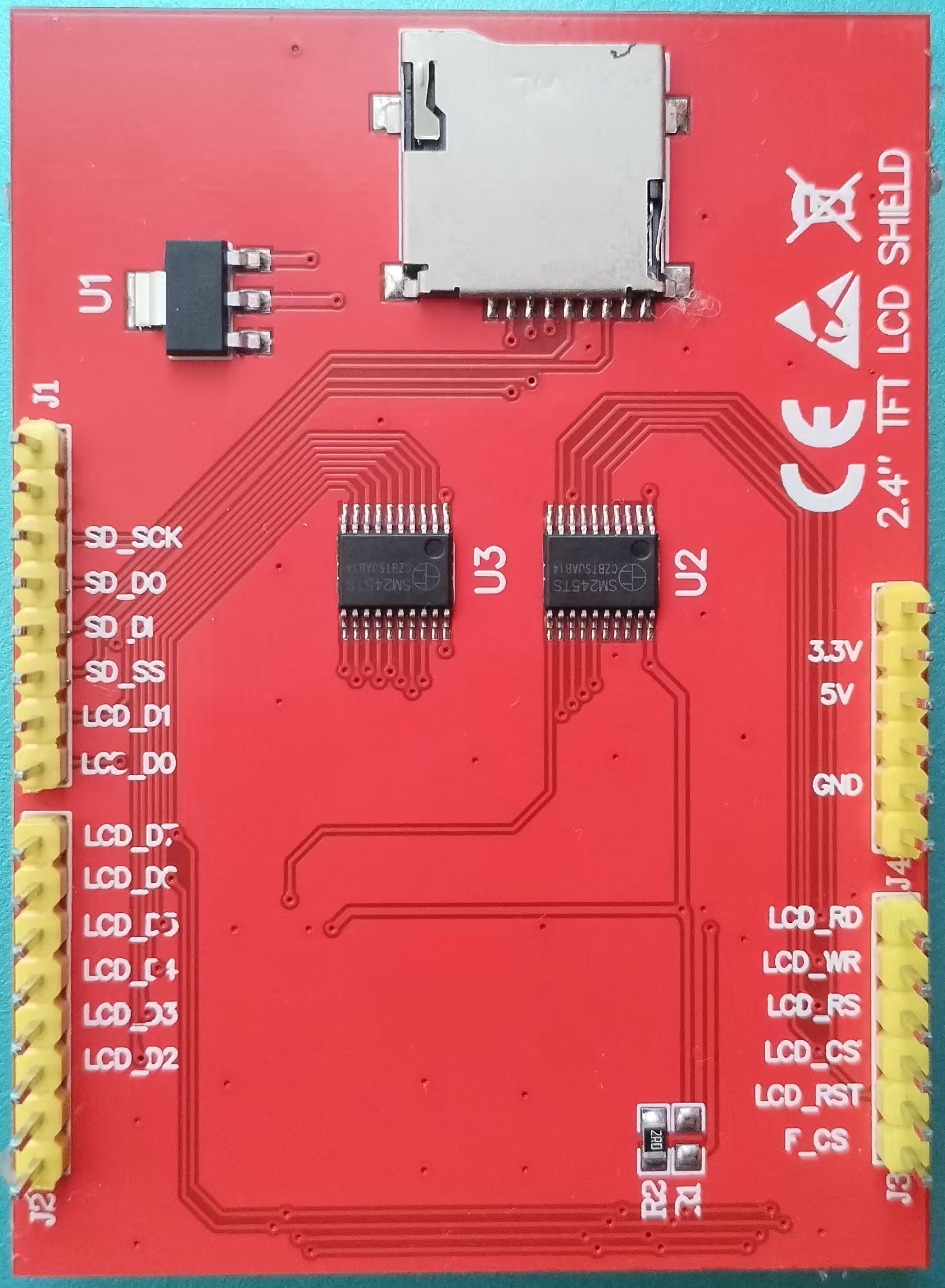

看到您留言后，对屏观察了一下，有了进一步的了解：
屏是+5V供电的，标识为3.3V的针脚（对应实验箱屏18脚），是NC空的，没有任何连接。
（对应实验箱屏19脚）的+5V入屏后经过U1（1117）稳压模块，降压变为3.3V输出，供整个屏包括集成块、背光等使用。
U2U3是SM245TS替代了74HC245，都属于CMOS元器件，电压范围较宽，在此屏上实际都是工作在3.3V，因此IO对外也不会超3.3V以上。
AI8051U实验箱，屏接口的19脚原来是NC，现在加一根红线借用了经R175过来的原背光+5V，给屏5V供电。这样看来，这块5V的屏，插在新的实验箱（经改线），应该不会因IO而造成对实验箱MCU等器件影响的。这屏几天用下来也都是正常的。
顺便拍了一下屏照，供有兴趣的同学看一下参考。市场上出售的2.4寸5V模块屏，可能大多都是这样。若是3.3V屏，或许是减少了一片1117，然后启用18脚（3.3V），直接连接原U1（1117）的输出脚，而19脚（5V）悬空。因为要兼容Arduino，引脚的排列是固定的，不是同一位置。以后有机会再看看3.3V屏背面是怎样的。
