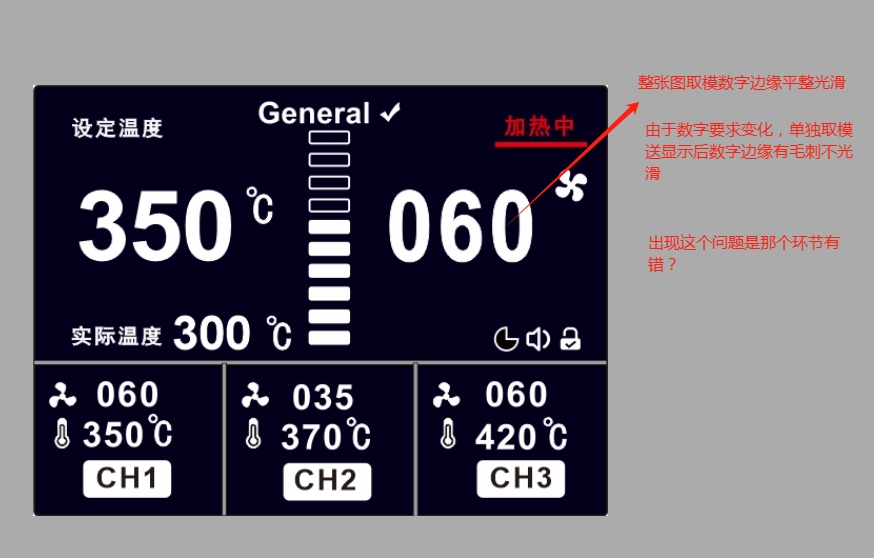

整张图片取模数字边缘光滑，数字单独取模送显后边缘有毛刺

智胜***

Debu***

应该是像素数的问题

智胜***

不知是否跟RGB565有关，为节省CPU空间，我用的是单一色

大***

彩屏的话可能跟图片有关，如果是JPG图片，一些边边角角会有过渡色，让边缘显得顺滑。如果用单色取模，过渡色没有了，就显出锯齿了。

智胜***

我用的是PNG，这有过度色吗？或者有办法把过度色转变成单色的笔画吗？

大***

智胜*** 发表于 2024-10-29 13:32
我用的是PNG，这有过度色吗？或者有办法把过度色转变成单色的笔画吗？

有过渡色。PNG只是最后保存图片的格式，会保留保存前的图片信息，过渡色会根据PNG格式的位数，变成对应的色阶。

在取模工具里，比如STC-ISP或者Img2Lcd，可以在单色模式下，通过拖动亮度对比度等参数的滑条，来决定把过渡色的色阶归为1还是0。
毕竟滑条操作精度有限，如果有更高要求，最好是在PS之类处理软件进行更细致的调整。

不过，只要是单色，就必然有锯齿。“抗锯齿”就是通过用过渡色填充单色锯齿的“缝隙”实现的（就像近视眼摘掉眼镜会看得更顺滑）。
弥补方法要么距离足够远或者增加匀光的遮挡物（不现实），要么使用灰色之类让图案的边缘对比不那么强烈的背景色，欺骗眼睛。

AN***

文字转成图片，图片用Image2Lcd转灰度图，然后把灰度数据当作alpha通道用，显示出来的字没锯齿，也能换颜色

/**
 * @brief  显示灰度文字图片，模拟AA效果
 * @param  x      起始X坐标
 * @param  y      起始Y坐标
 * @param  w      图片宽度
 * @param  h      图片高度
 * @param  *gray  指向灰度图数组
 * @param  fColor 前景色 RGB565
 * @param  bColor 背景色 RGB565
 * @retval 无
 */
void LCD_Show4GrayPicture3(u16 x, u16 y, u16 w, u16 h, const u8 *gray, u16 fColor, u16 bColor)
{
    u32 i, j;
    u16 r1, g1, b1;
    u16 r2, g2, b2;
        u16 bytesPerLine;
        u32 byteIndex;
        u8 pixelData;
        u8 shift;
    u16 r, g, b;
    u8 grayVal, alpha;
    u16 color;

    // 提取前景色分量
    r1 = (fColor >> 11) & 0x1F;
    g1 = (fColor >> 5)  & 0x3F;
    b1 =  fColor        & 0x1F;

    // 提取背景色分量
    r2 = (bColor >> 11) & 0x1F;
    g2 = (bColor >> 5)  & 0x3F;
    b2 =  bColor        & 0x1F;

    // 每行字节数
    bytesPerLine = (w + 3) / 4;

    LCD_Address_Set(x, y, x + w - 1, y + h - 1);

    for (i = 0; i < h; i++)
    {
        for (j = 0; j < w; j++)
        {
            byteIndex = i * bytesPerLine + (j / 4);
            pixelData = gray[byteIndex];
            shift = (3 - (j % 4)) * 2;
            grayVal = (pixelData >> shift) & 0x03;

            // 灰度映射 0~3 => 0, 85, 170, 255
            alpha = grayVal * 85;

            // 简单Alpha混合
            r = (r1 * alpha + r2 * (255 - alpha)) / 255;
            g = (g1 * alpha + g2 * (255 - alpha)) / 255;
            b = (b1 * alpha + b2 * (255 - alpha)) / 255;

            color = ((r & 0x1F) << 11) | ((g & 0x3F) << 5) | (b & 0x1F);
            LCD_WR_DATA16(color);
        }
    }
}
复制代码
