新人怀疑 8H系列的I/O===绝对不思考的典型问题

pangs*** · 发表于 2023-12-9 13:22:09

每天学习一点

zhude*** · 发表于 2023-12-22 09:16:48

用惯了PLC，现在由于爱好玩玩单片机，感觉就是什么都得去操心，PLC中输入就是输入，输出就是输出，用户没得选择，接触单片机后第一感觉是IO口这么灵活啊，想让它是啥就能是啥。但深入一点后所有的事儿就来了，太灵活了，灵活的前提是你得能很好的掌控它，否则各种奇怪的现象就层出不穷

jw*** · 发表于 2023-12-22 10:24:01

楼主回答得非常清楚，学习到了

xxkj*** · 发表于 2023-12-22 10:50:49

zh*** 发表于 2023-2-26 14:57
复位后I/O口处于高阻，那就相当于低电平了
这绝对的概念性错误，高阻输入态是输入模式，对外相当于浮空，没 ...

这个好像与STM32道理相同。

myli*** · 发表于 2023-12-22 12:29:48

这都是细节问题，高阻态还是给一个确定的电平比较好，这在低功耗设计时还是挺敏感的

wangxi*** · 发表于 2023-12-22 14:16:29

涨知识了，原来这就是“高阻态”，十个玩家里面得有一多半说不清道不明啥是“高阻态”，因为平时用不上

lly*** · 发表于 2023-12-22 15:19:10

多看看评论区也是一种学习。

ryx*** · 发表于 2024-1-25 17:40:12

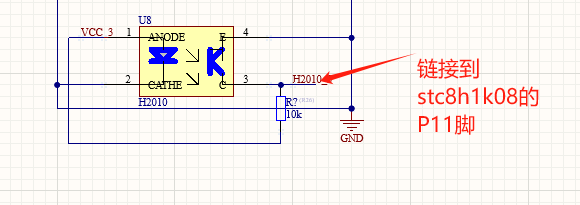

您好我用的STC8H1K08, IO口配置的都是双向推拉口，也就是都是       P1M1 = 0x00; //       P1口的0、2、6.7设置为推拉双向口

      P1M0 = 0x00; 经过测量P11口一直是高电平，拉不下来，我断开P11和H2010的链接，外设是好的可以是低电平；看手册上的样例

P11 = 1;
//读取端口前先使能内部弱上拉电阻
_nop_();
//等待两个时钟
_nop_();
//
CY = P11;
//读取端口状态

这样操作了一下还是高电平，还是不行。  请问如何读取才能正确读取端口电平？谢谢，或者电路怎么改造？谢谢

ryx*** · 发表于 2024-1-25 17:44:52

神*** 发表于 2023-2-26 13:50
以后怀疑 STC的 MCU有问题, 请先到STC专业技术论坛 www.STCAIMCU.com 问，
不要被不熟悉的爱好者随口一句【 ...

抽空看一下我的问题，谢谢高阻输入也试过，也是不行；

神*** · 发表于 2024-1-25 18:08:23

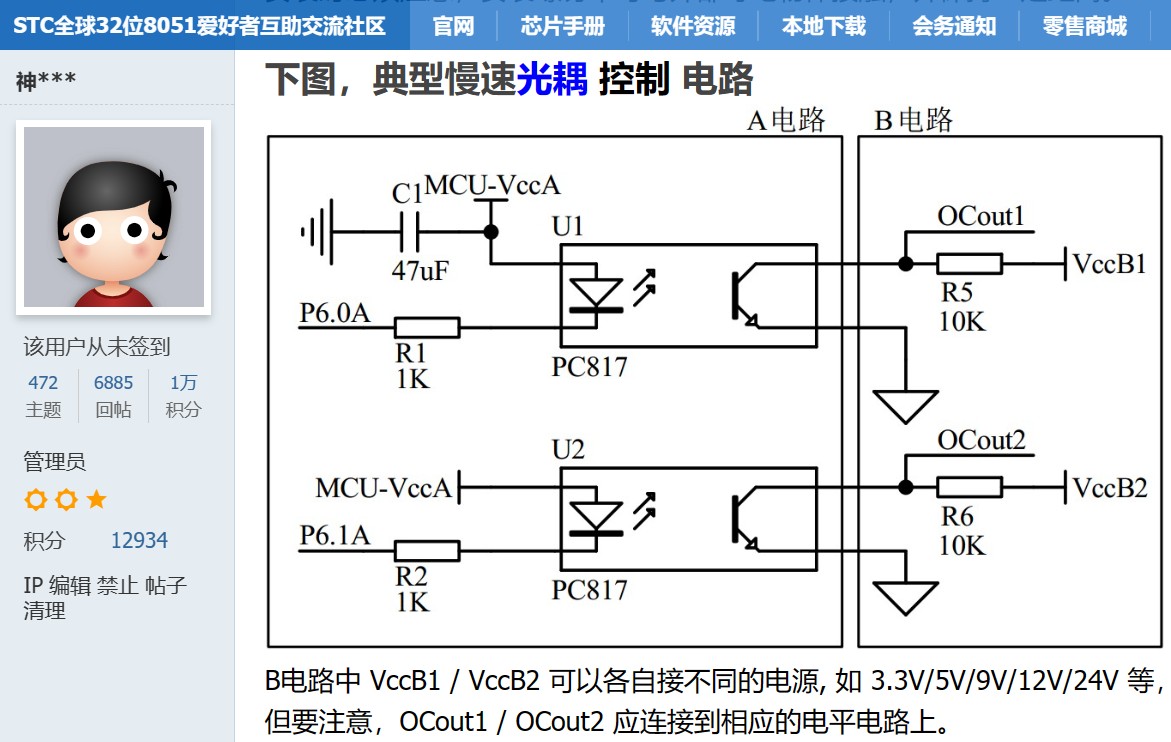

看不懂你的图，还是从我们正确的图开始


https://www.stcaimcu.com/forum.p ... =4830&pid=33152
