5616AD DAC输出电流的解决方案

liuyu*** · 发表于 2024-10-23 10:37:45

各位好,请教一下.

现在有个需求,使用5616AD进行DAC变换,根据数字量输出0-50mA的电流.请问可否提供一个解决方案.
非常谢谢!

Debu*** · 发表于 2024-10-23 11:44:13

可以用运放转换，输入PWM输出电流
也可以用PAC专用芯片，不过一般是4~20mA用的，到不了50mA

liuyu*** · 发表于 2024-10-23 14:40:56

Debu*** 发表于 2024-10-23 11:44
可以用运放转换，输入PWM输出电流
也可以用PAC专用芯片，不过一般是4~20mA用的，到不了50mA

那请问应该有把数字信号直接转化为模拟信号的芯片吧,能否推荐几个型号.非常感谢!

Debu*** · 发表于 2024-10-23 14:43:51

liuyu*** 发表于 2024-10-23 14:40
那请问应该有把数字信号直接转化为模拟信号的芯片吧,能否推荐几个型号.非常感谢! ...

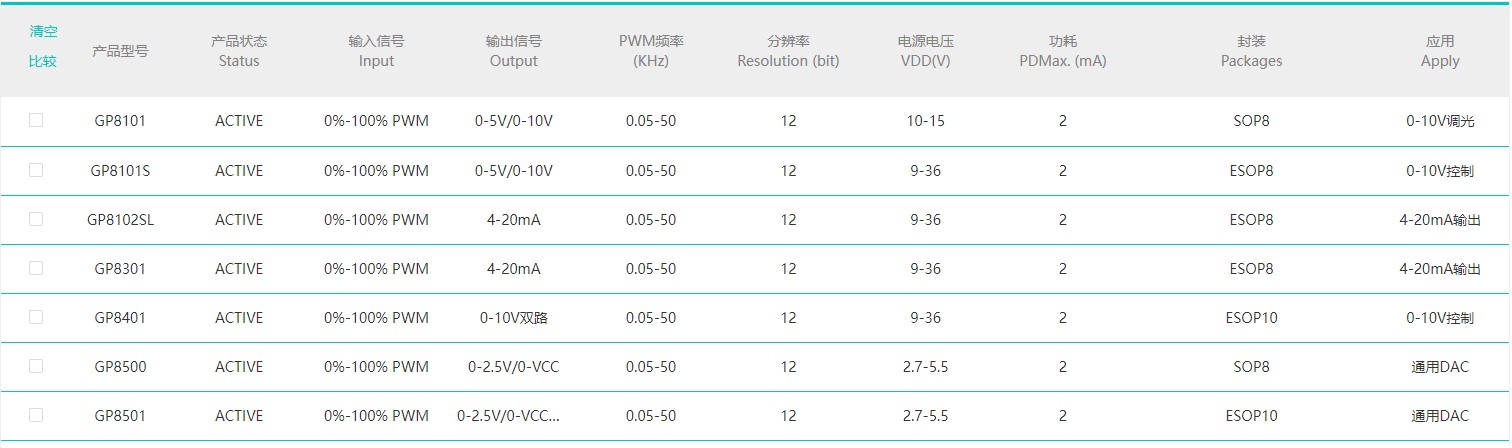

我知道的只有图上这些，还都是4~20mA的，50mA的不知道

梁*** · 发表于 2024-10-23 15:47:20

有不同方案，不知道你要的电流输出是对GND的还是对VCC的？

liuyu*** · 发表于 2024-10-23 16:49:26

梁*** 发表于 2024-10-23 15:47
有不同方案，不知道你要的电流输出是对GND的还是对VCC的？

对地的.请指教有何解决方案.

liuyu*** · 发表于 2024-10-23 17:00:23

liuyu*** 发表于 2024-10-23 16:49
对地的.请指教有何解决方案.

其实我的需求就是使用5616AD控制一个光耦,进而控制电压的输出.输出的电流有0-20mA应该也可以了.但我不想使用PWM方式,有没有什么办法是数字信号直接转换为电压或电流输出的?
谢谢!

梁*** · 发表于 2024-10-23 17:01:44

liuyu*** 发表于 2024-10-23 16:49
对地的.请指教有何解决方案.

能否一次性将技术要求说清楚？对地可控电流源0~50mA，工作电压？最高输出电压？响应频率？这些参数不同，电路、成本会有很大差别。

liuyu*** · 发表于 2024-10-23 17:19:05

梁*** 发表于 2024-10-23 17:01
能否一次性将技术要求说清楚？对地可控电流源0~50mA，工作电压？最高输出电压？响应频率？这些参数不同 ...

工作电压12V,最大输出电压5V.输出电流有50mA最好,不行的话30mA也可以接收.响应频率我不知道是什么东西,我的需求就是我的程序控制输出一个数字量,然后可以把这个数字量转换为模拟电压或电流输出就可以了.

梁*** · 发表于 2024-10-23 18:06:03

liuyu*** 发表于 2024-10-23 17:19
工作电压12V,最大输出电压5V.输出电流有50mA最好,不行的话30mA也可以接收.响应频率我不知道是什么东西,我 ...

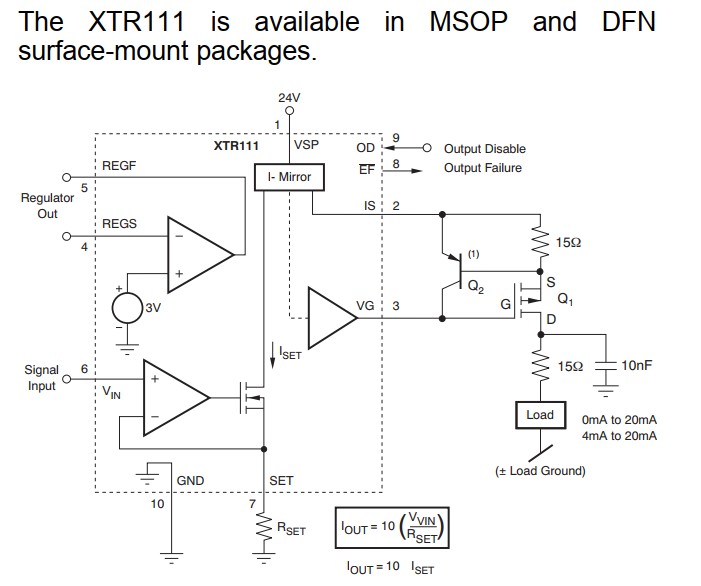

有专用IC：XTR111

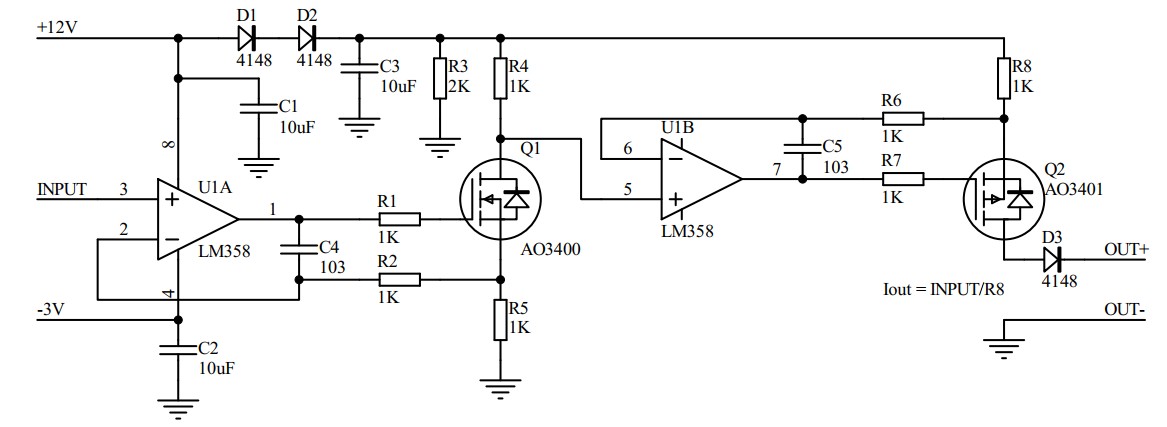

这种IC一般比较贵，我根据其原理设计有一个电路：
