USB转双串口，RMB1.1, 量产PCB/SCH开源，芯片出厂自带USB程序@Ai8H2K12U-45MHz-SOP16

gzm***

好的知道了

uhjt***

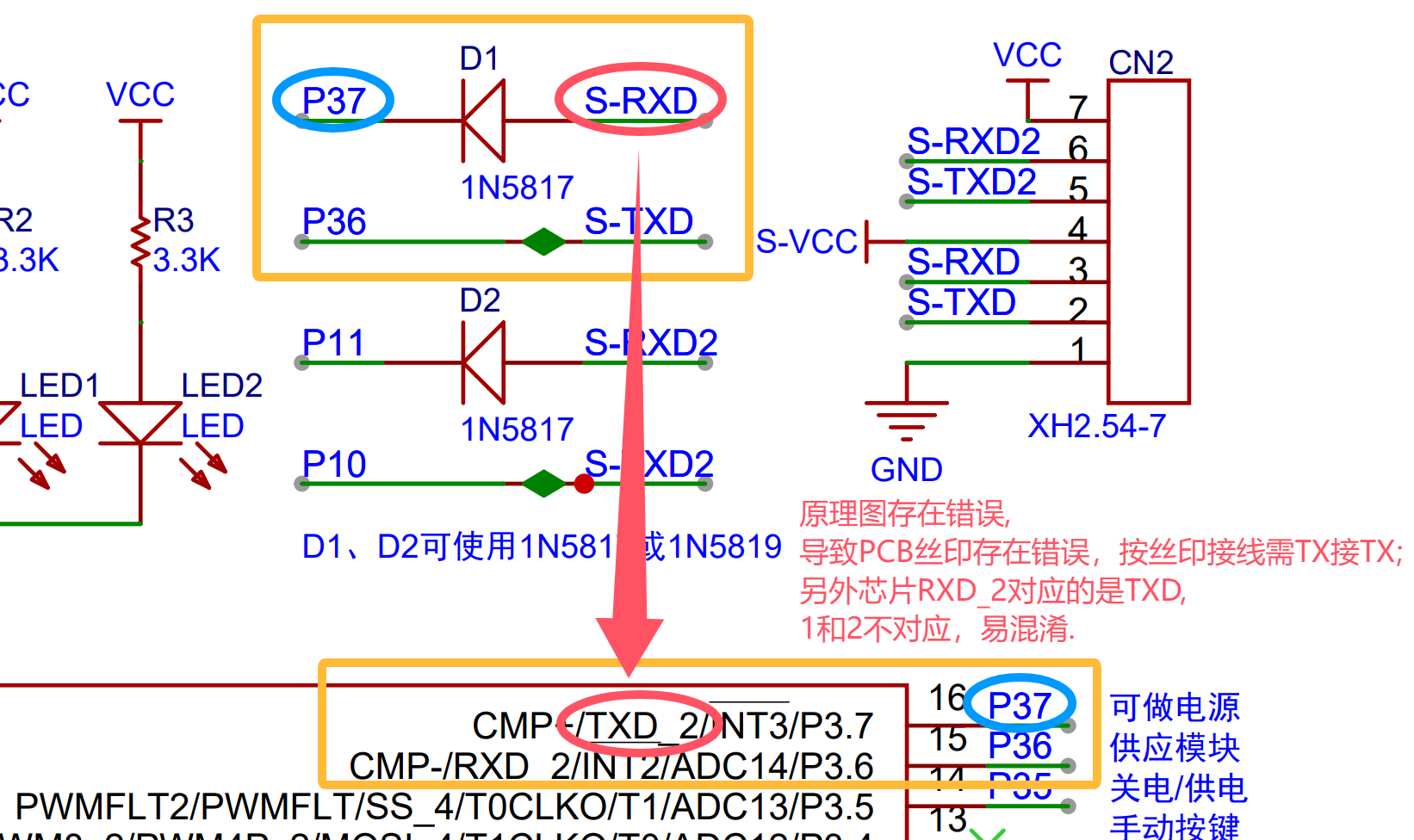

使用这个串口模块,根据丝印接的话要TX接TX，RX接RX
之前按习惯都是按丝印TX接RX，RX接TX来接
要是是故意这样画的就当我没说吧

说错了TXD_2对RXD是对应的(TXD2对应RXD2也对)，不过看着有点难受，为什么TXD要带个_2呢？

Debu***

uhjt*** 发表于 2025-7-21 16:40
使用这个串口模块,根据丝印接的话要TX接TX，RX接RX
之前按习惯都是按丝印TX接RX，RX接TX来接
要是是故意这 ...

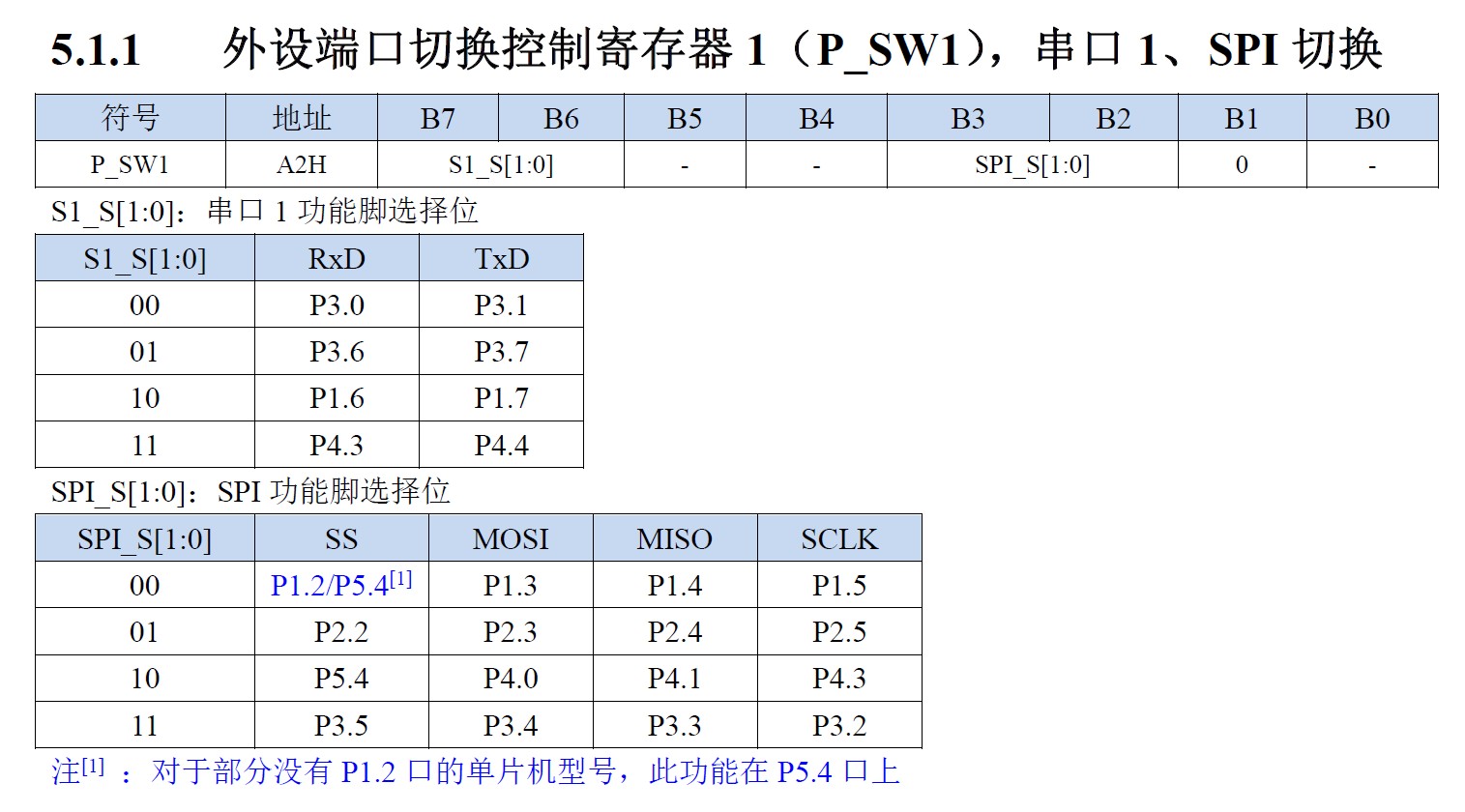

TXD_2是串口1的第2个脚位，串口1可以使用寄存器切换脚位分时复用，不带_2的在P31
S-RXD的S表示从机Slave，接被下载单片机的RXD

uhjt***

Debu*** 发表于 2025-7-21 17:22
TXD_2是串口1的第2个脚位，串口1可以使用寄存器切换脚位分时复用，不带_2的在P31
S-RXD的S表示从机Slave， ...

原来是这样啊，这下长见识了。自己前面的评论太鲁莽了，谢谢解答！

liuxi***

VC*** 发表于 2024-11-2 17:41
请教一个关于楼主发的原理图的问题

请问这个MOS开关电路里，C1和R4起了什么作用呢？可否省掉，有什么弊端 ...

正兑了1个，使用中

paeu***

请问下可以开放源码吗？我用工具生成的代码有的波特率不支持误差太大，比如1290240。看这里写的支持任意波特率，想请教下是怎么做的？
另外我想在这个基础上加上SD卡读取数据功能

Debu***

paeu*** 发表于 2025-8-1 17:00
请问下可以开放源码吗？我用工具生成的代码有的波特率不支持误差太大，比如1290240。看这里写的支持任意波 ...

源码只有这个
https://www.stcaimcu.com/data/download/DemoCode/STC8H8K64U-USB-TO-2-UART.zip
https://www.stcaimcu.com/data/download/DemoCode/STC8H2K08U-USB-TO-2-UART.zip

Istar***

等新品

Debu***

杨*** 发表于 2025-8-16 21:23
电脑显示usb设备工作不正常？

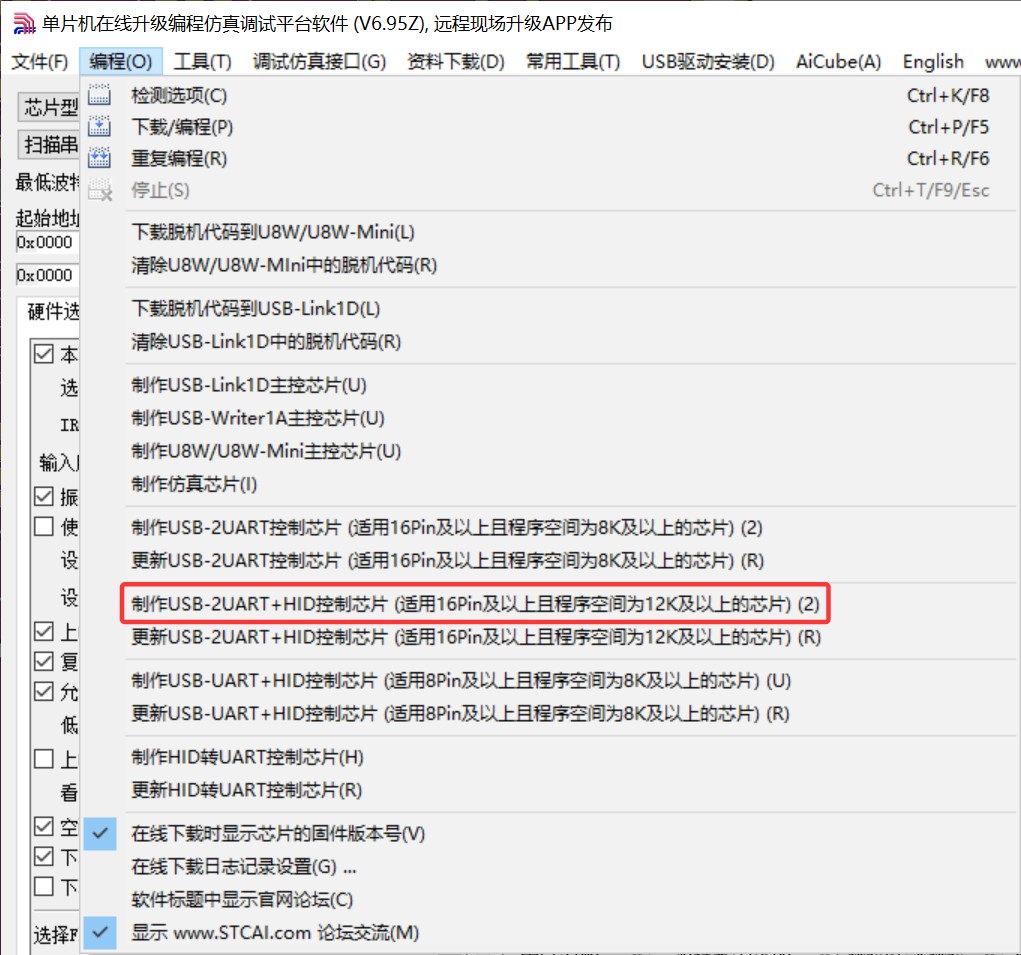

由于这个USB转双串口工具是使用通用单片机制作的，也可当简易开发板使用，当用户下载了其他的程序或USB程序没有正常工作时，电脑就会显示USB设备不正常，可拔下跳线帽，插上USB，按住按键，再插上跳线帽，ISP软件显示USB-Writer后，才可以松开按键，然后重新下载USB转双串口固件

芯L***

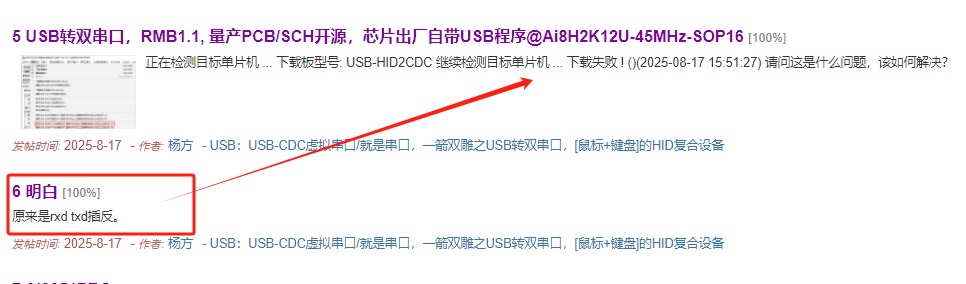

杨*** 发表于 2025-8-17 15:54
正在检测目标单片机 ...
  下载板型号: USB-HID2CDC

看到您另外发的帖   是找到原因  已经解决了 对吧。
