用7脚4位数码管制作NST1001温度及秒表

digg*** · 发表于 2024-10-12 13:08:13

本帖最后由 digger63 于 2024-10-12 14:05 编辑

关于7脚4位数码管的驱动详见我发的贴子：

https://www.stcaimcu.com/forum.p ... e=1&extra=#pid61040

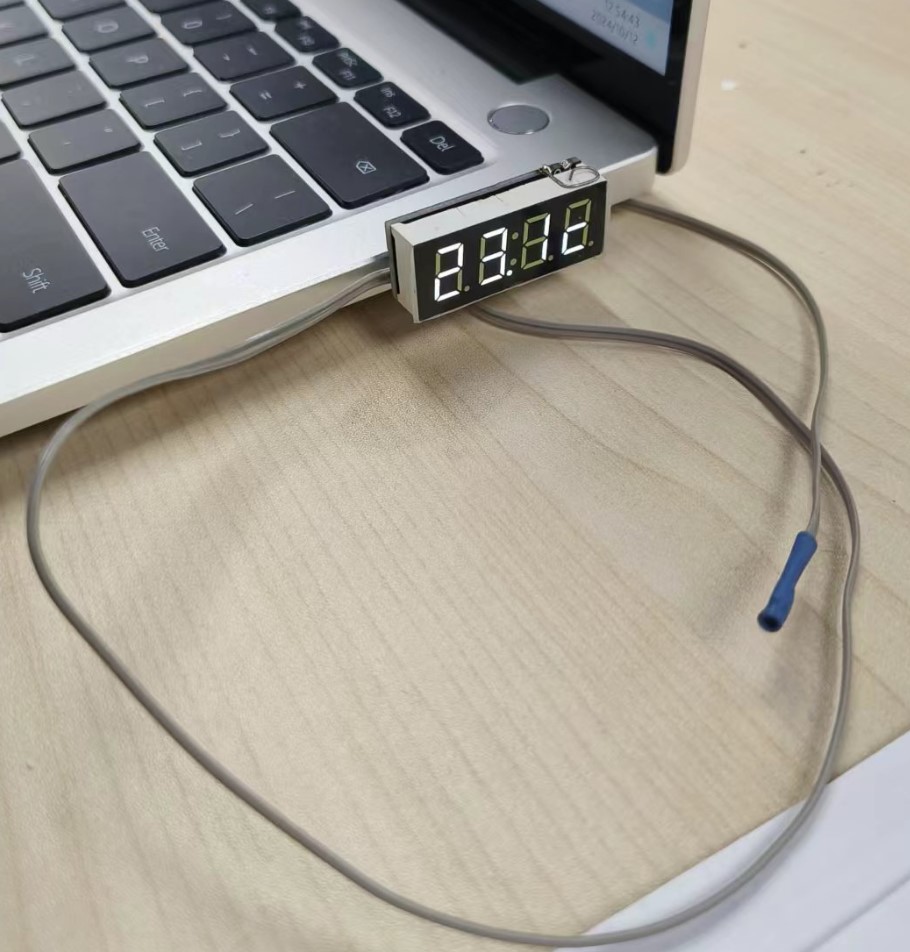

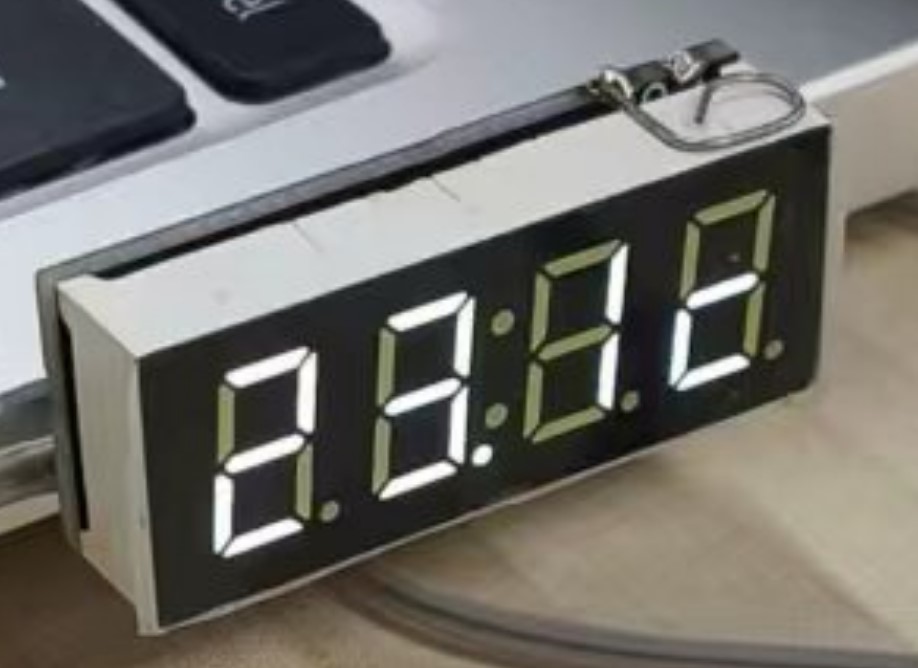

现在用它做个实用的小东西，显示温度及秒表。

MCU用的SOP16的STC15w204S或STC8H1k08，温度传感器用NST1001。
程序使用了一个简单的触摸按键。（见下图右上角）

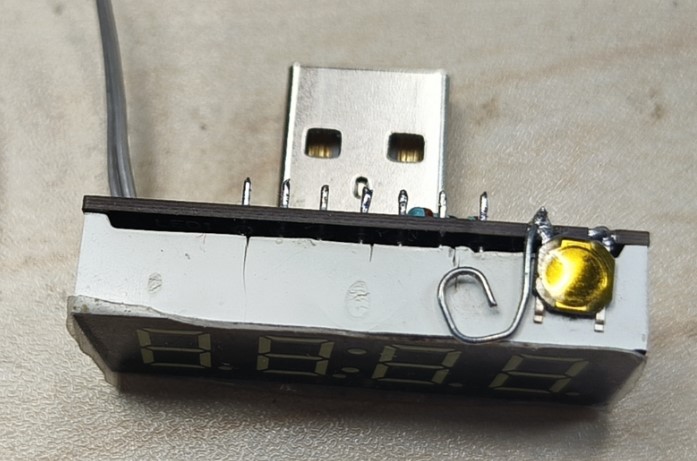

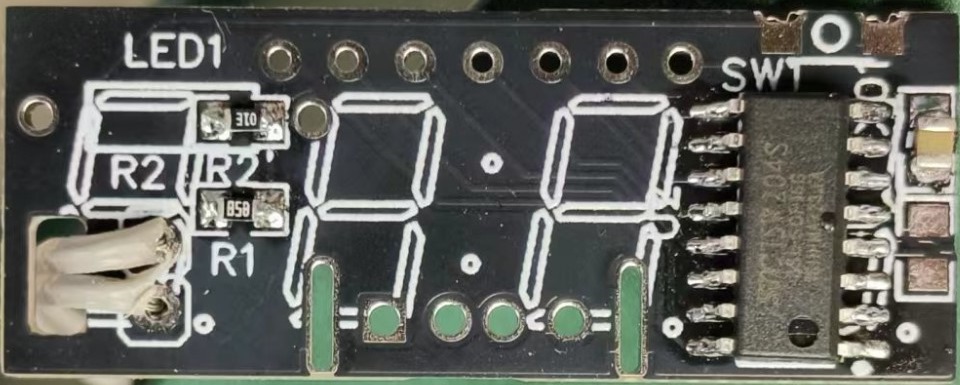

主要原件都放在数码管下面，焊接数码管前的样子：

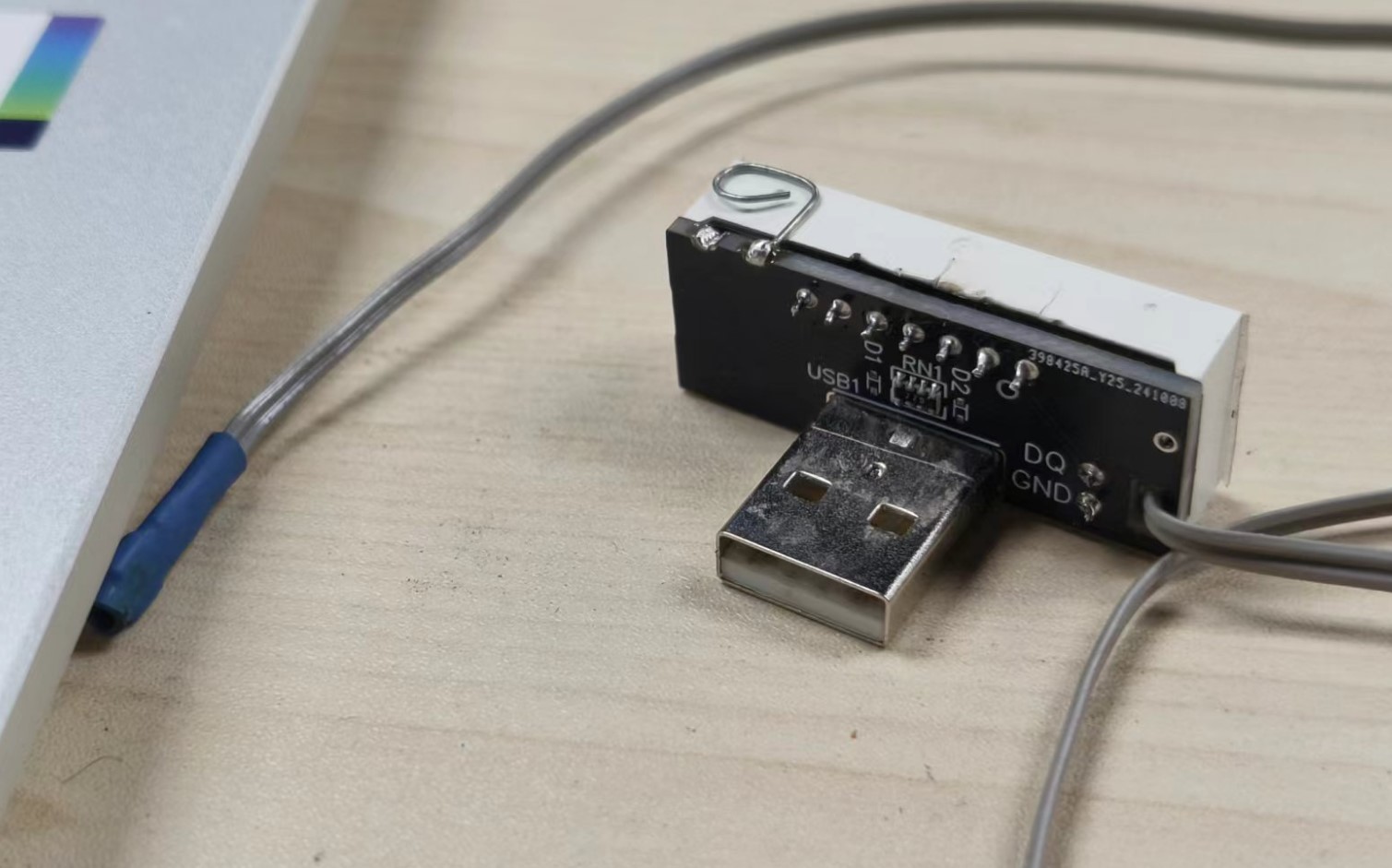

板子背面只有一枚22Ω排阻，及USB公头直插用来编程和取电：

我车里点烟器的车充上放一个，插充电宝上也行。

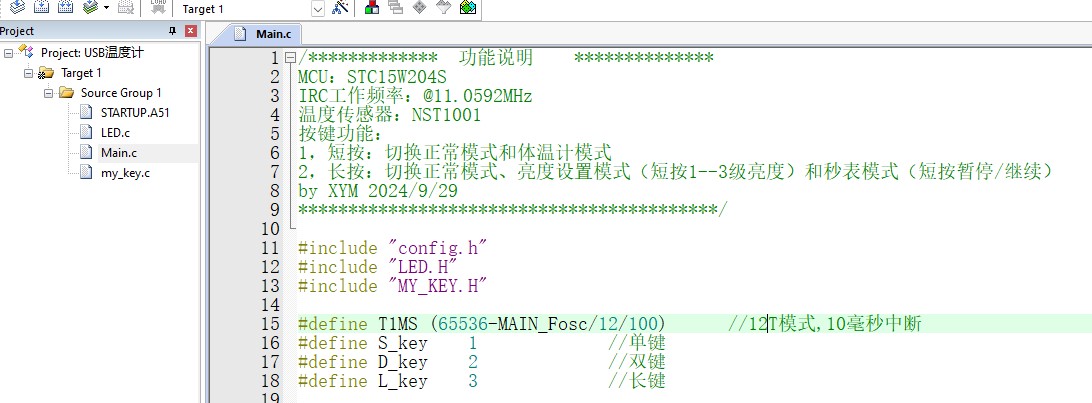

Keil工程文件：

USB温度计NST1001触摸15W.zip (26.79 KB, 下载次数: 144)

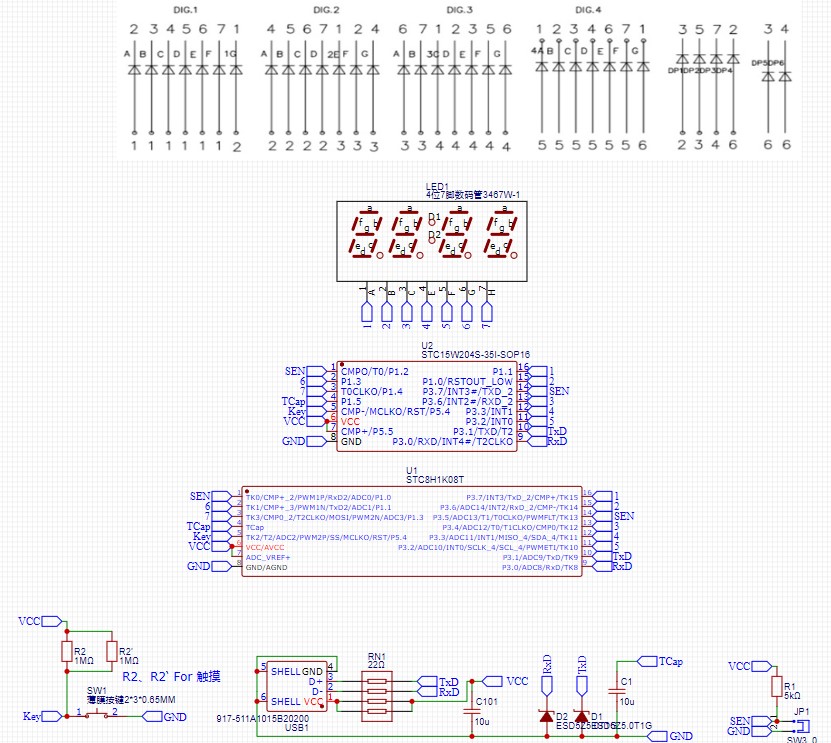

原理图：
