LCD段码屏在开启低功耗后屏还能显示吗 | 可以，增加的电流消耗也才几个uA

NT***

梁*** 发表于 2023-2-24 18:34
LCD段码屏在开启低功耗后屏还能保持显示吗 :

进入睡眠（掉电）后，LCD会继续自动刷新显示，外部32768晶振 ...

也可以用内部32K 晶振，就是时间不精准，对不对？

梁***

NT*** 发表于 2024-10-30 08:45
也可以用内部32K 晶振，就是时间不精准，对不对？

是的，但必须使用STC8H4K64TLCD B版，IC最下面一行丝印最右边的字母是B。A版不能使用内部32K做扫描时钟。


验证MCU：STC8H4K64TLCD LQFP64  B版。

测试内部低速IRC 32KHz做RTC时钟和驱动段码LCD时钟。
MCU睡眠，秒唤醒。

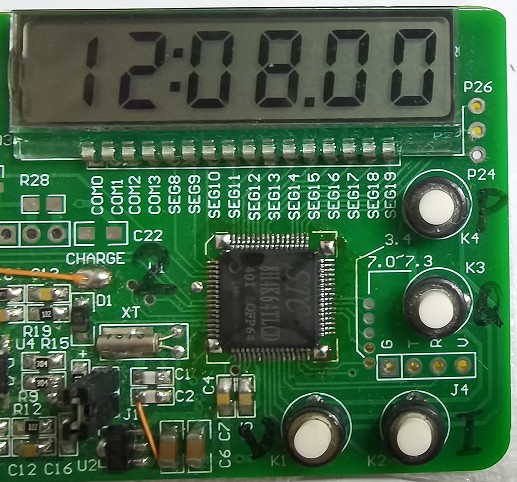

验证照片：

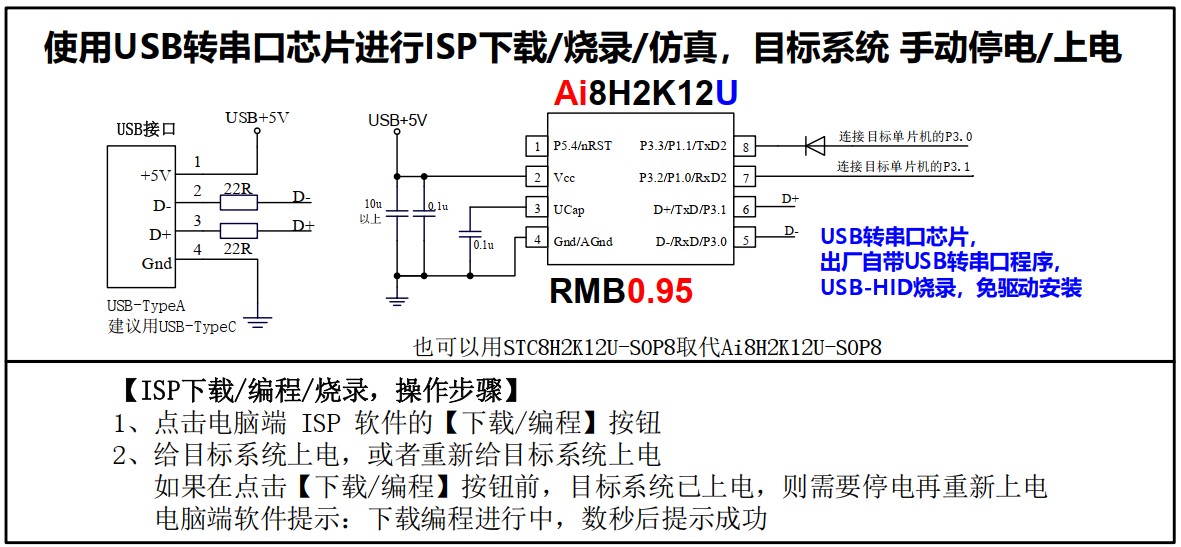

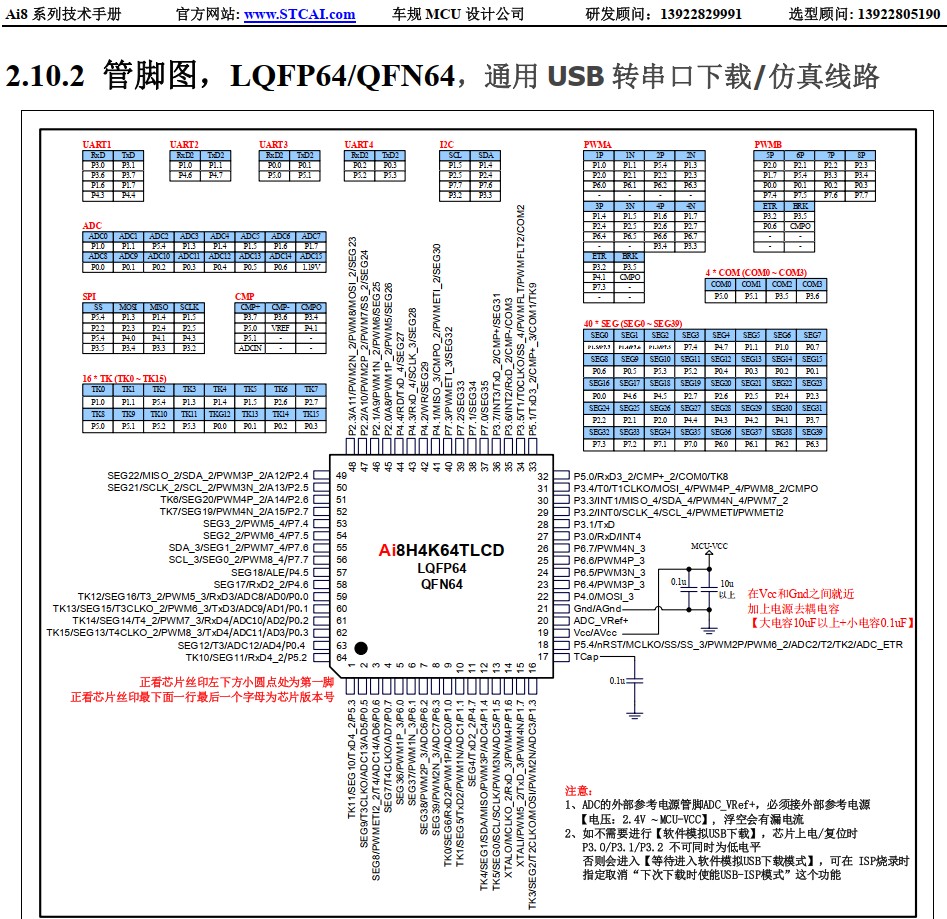

程序源码、相关电路、验证照片：
LCD-6x8带温度-测试使用内部32K时钟做RTC和LCD扫描时钟.rar (740.68 KB, 下载次数: 142)

2024-10-30 18:30 上传

点击文件名下载附件

神***

金***

qepu***

梁*** 发表于 2024-10-30 18:30
是的，但必须使用STC8H4K64TLCD B版，IC最下面一行丝印最右边的字母是B。A版不能使用内部32K做扫描时钟。 ...

加了这么多的电容不会增加功耗吗？
一看就是好文章。
以前想过降频到32K实现低功。现在想到是绝对错的。只能能过休眠实现。温度测试大约10-60秒测一次就可以。显示方面看到你说的这么低。真是想再测试一下。建议以后多发这种文章，最好把功能和低码再简化，我们自己可以组合。

草木***

来学习，就有收获，低功耗

lz***

666
