关于交流市电采样分压电阻的计算问题

五花肉*** · 发表于 2024-10-9 11:45:21

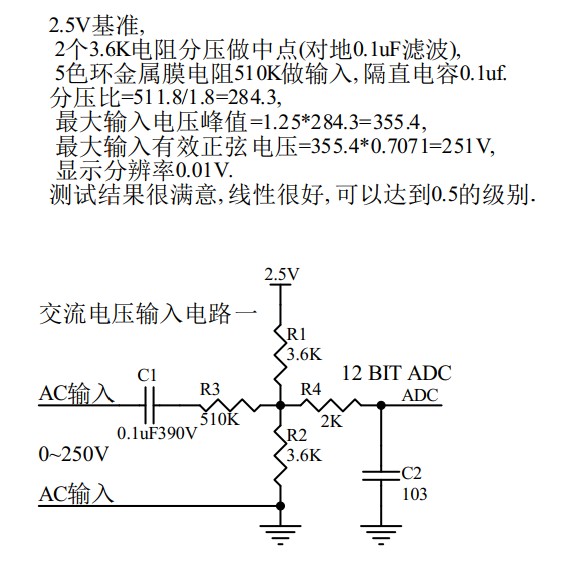

如上图所示请问R3的阻值是怎么算出来的？

王*** · 发表于 2024-10-9 12:18:23

根据电阻分压公式计算，220v交流电的直流峰值是310v左右

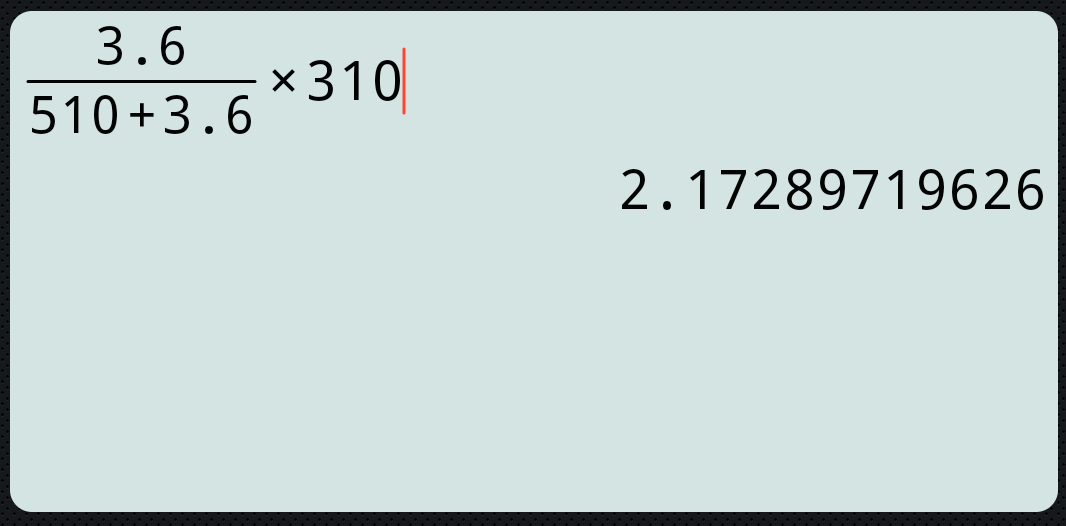

计算可得分压最大值为2.1v，小于2.5v基准，另一个3.6k是为了读取到负电压，做了个基准

Debu*** · 发表于 2024-10-9 12:24:48

上面文字原理和计算方法已经写得很明白了，
取值是按照量程刚好大于最大输入电压的原则，
然后根据E24标准电阻阻值取值

五花肉*** · 发表于 2024-10-9 12:37:42

王*** 发表于 2024-10-9 12:18
根据电阻分压公式计算，220v交流电的直流峰值是310v左右


王*** · 发表于 2024-10-9 12:49:43

五花肉*** 发表于 2024-10-9 12:37
我是问R3是怎么算出来的？你这是已经知道结果了给我验算一下。

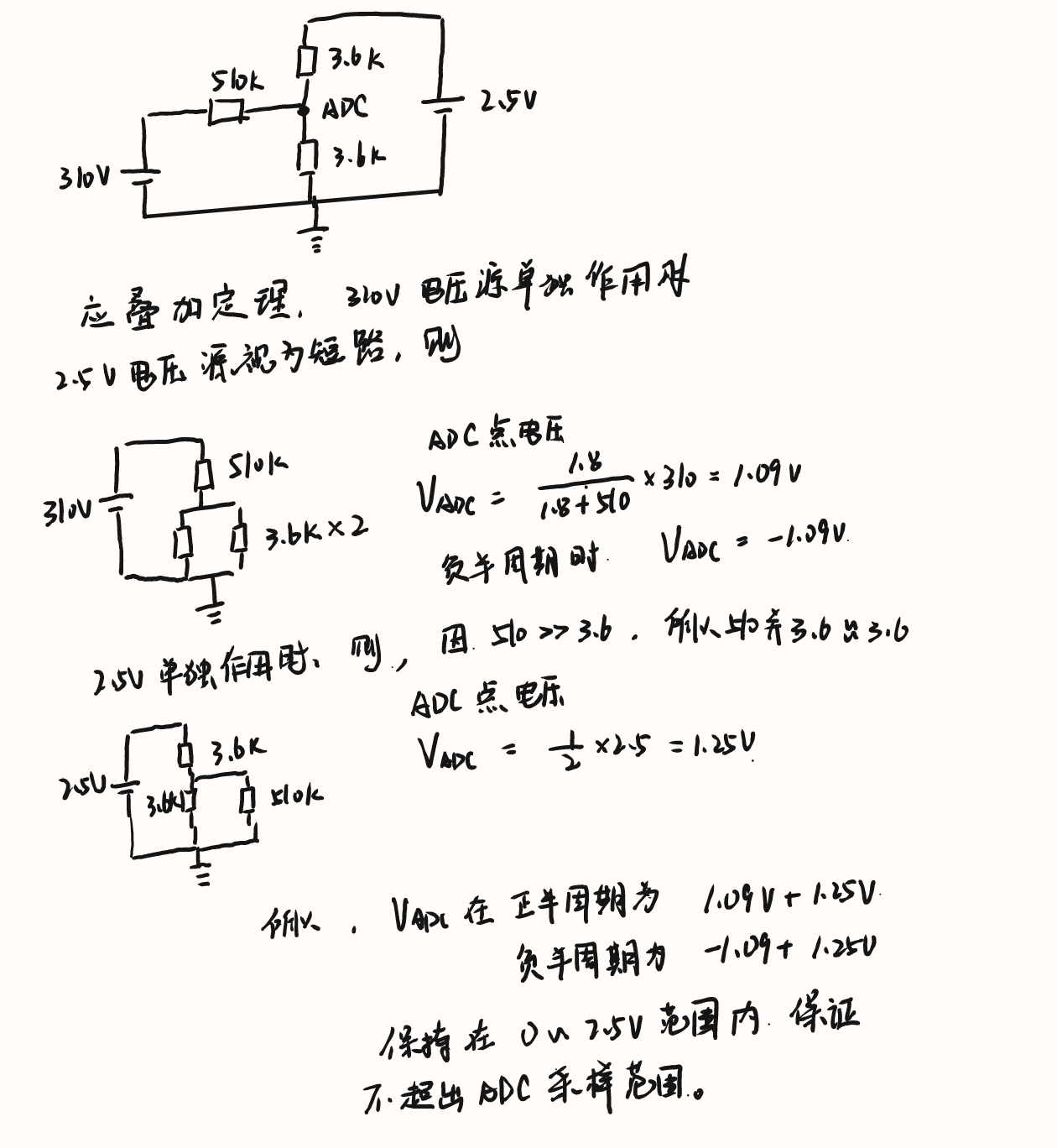

刚才的计算有点问题

你看这个吧

只要同时改变510k电阻，保证（1.8/（1.8+rx））*Ux不超过1.25v就行
比如电压ux换成100v，那么rx取150k就比较合适，要留一些余量

王*** · 发表于 2024-10-9 13:07:45

wnag*** 发表于 2024-10-9 13:00
感觉这个电路不对，R1上面应该接5V吧？

这个是官方的电路图，adc-verf接的是431基准源（2.5v）
因此最大输入电压为0~2.5v
如果参考电压接的5v，才按照你说的这个接5v

五花肉*** · 发表于 2024-10-9 14:23:21

本帖最后由五花肉老乌龟于 2024-10-9 15:05 编辑

王*** 发表于 2024-10-9 12:49
刚才的计算有点问题

你看这个吧

我感觉你还是没有直接计算R3分压电阻的值。
请问我的算法有问题吗？

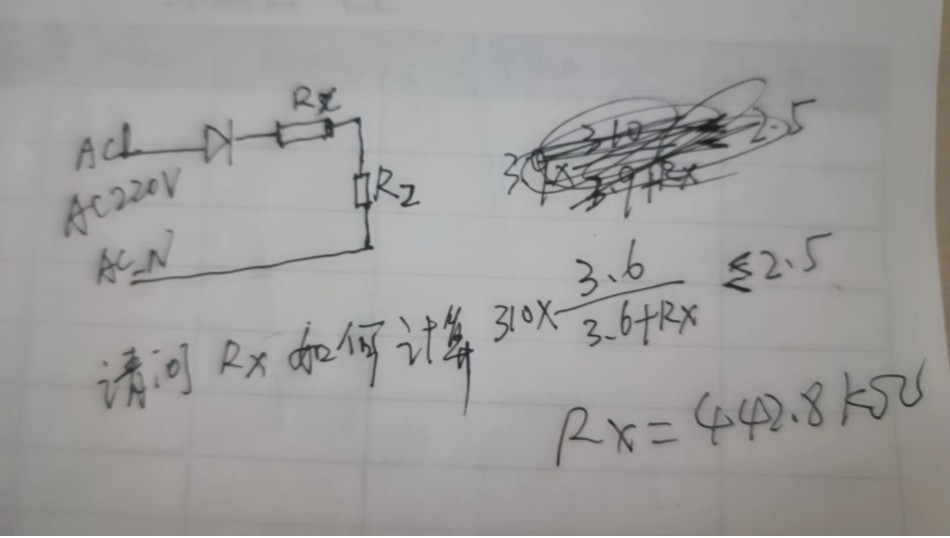

如果把上面的隔直电容换成二极管（电容可以还在）
这样的话我都不用加偏置电路。
ADC采样直接算半个周期的RMS值不是更简单？

五花肉*** · 发表于 2024-10-9 14:26:41

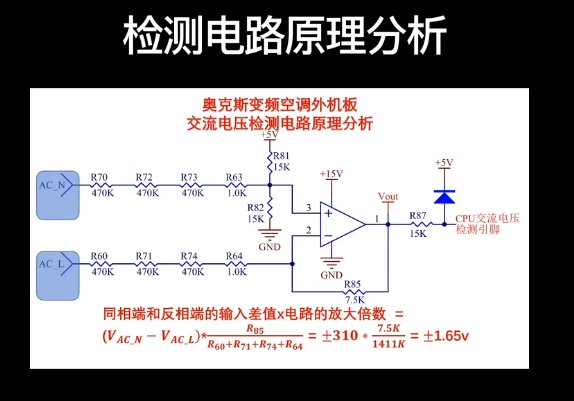

这是一个可靠的设计，一直在用的。更好的保护了ADC

王*** · 发表于 2024-10-9 15:17:14

本帖最后由王昱顺于 2024-10-9 15:19 编辑

五花肉*** 发表于 2024-10-9 14:23
我感觉你还是没有直接计算R3分压电阻的值。
请问我的算法有问题吗？
如果把上面的隔直电容换成二极管（ ...

我只是介绍了一下分压原理实现
逆推就可以得到如何计算对应电阻数值了
你的半周期想法没问题，可以这么做，但是计算有些过于极限了，一般都是留有一定余量的
不过半周期就不应该加电容了，不然电容没有另一半周期的电压，没法通过充放电来转移电荷

王*** · 发表于 2024-10-9 15:18:39

五花肉*** 发表于 2024-10-9 14:26
这是一个可靠的设计，一直在用的。更好的保护了ADC

保护adc，其实在adc端口加入一个稳压管即可，保证超过电压的时候可以有泄放路径
