8G I2C从机模式設定命令與DATA

Kent*** · 发表于 2024-10-8 16:05:20

HI~各位大大，
如附件8G I2C从机模式程式，
我設定好I2CAddress~0x2D ，
但是我還希望外部主動I2C設備
來與此設備I2C Address~0x2D連接下命令
讀取或寫入命令0x01 後DATA值，
我不知該如何下手去撰寫加入？

請有經驗大大幫幫忙指導一下！

Lkck*** · 发表于 2024-10-8 16:27:33

后半段每个字都认识
合起来就不明所以了

CyberH*** · 发表于 2024-10-8 17:27:49

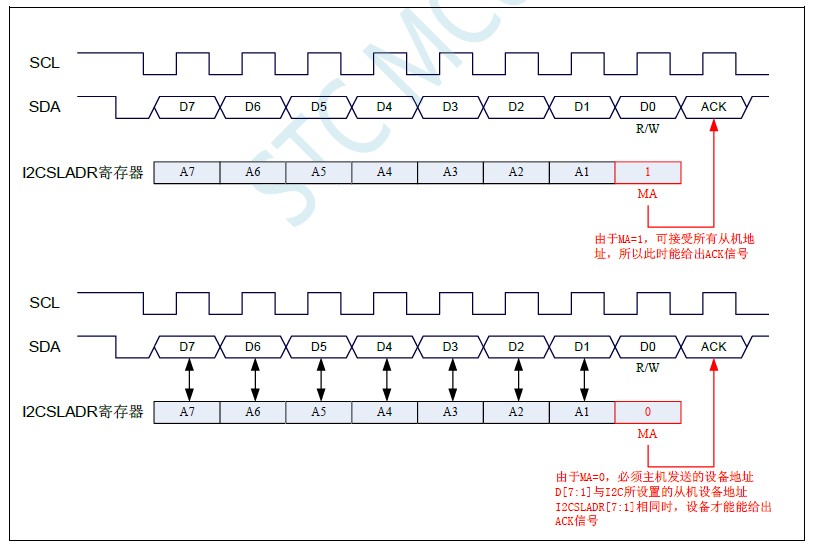

I2C Address匹配後，硬件會接收數據到寄存器，軟件聲明變量，從寄存器中讀取數據即可

Kent*** · 发表于 2024-10-9 12:04:24

CyberH*** 发表于 2024-10-8 17:27
I2C Address匹配後，硬件會接收數據到寄存器，軟件聲明變量，從寄存器中讀取數據即可 ...

大大~請問一下寄存器是在哪邊可以設定?

CyberH*** · 发表于 2024-10-9 17:31:04

Kent*** 发表于 2024-10-9 12:04
大大~請問一下寄存器是在哪邊可以設定?

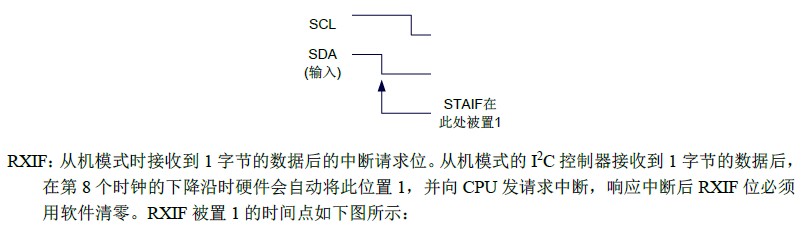

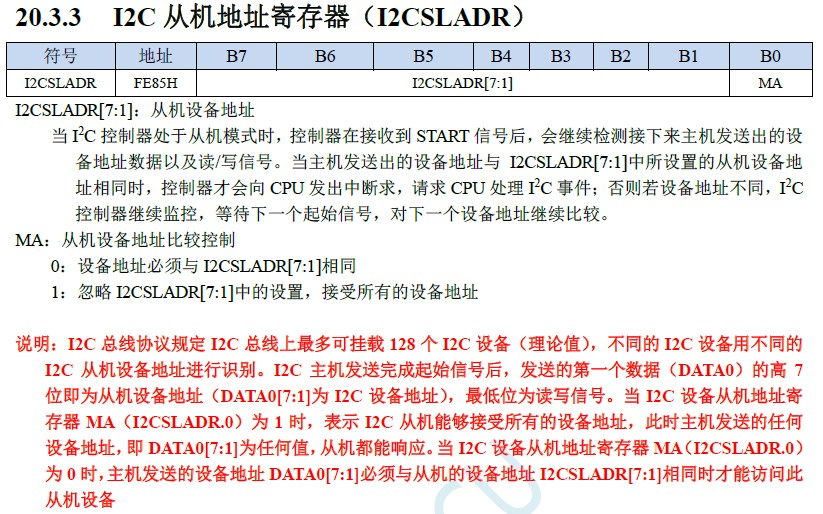

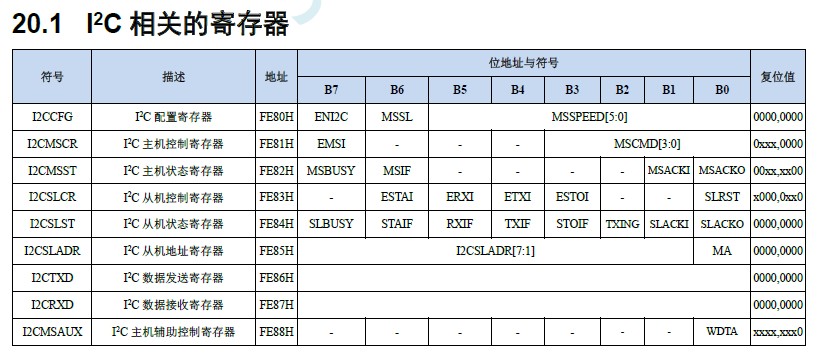

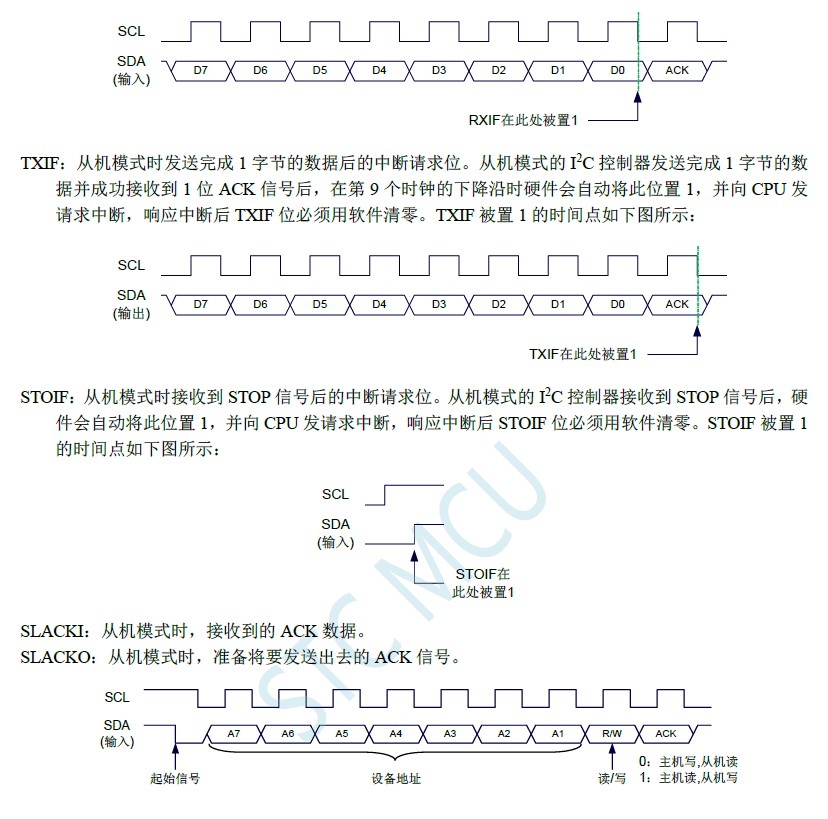

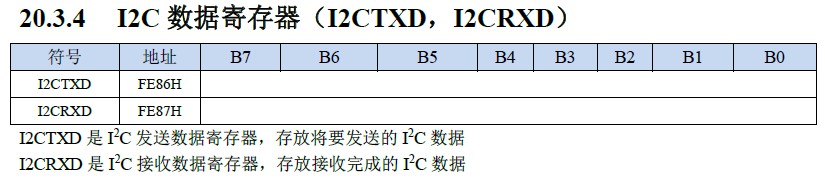

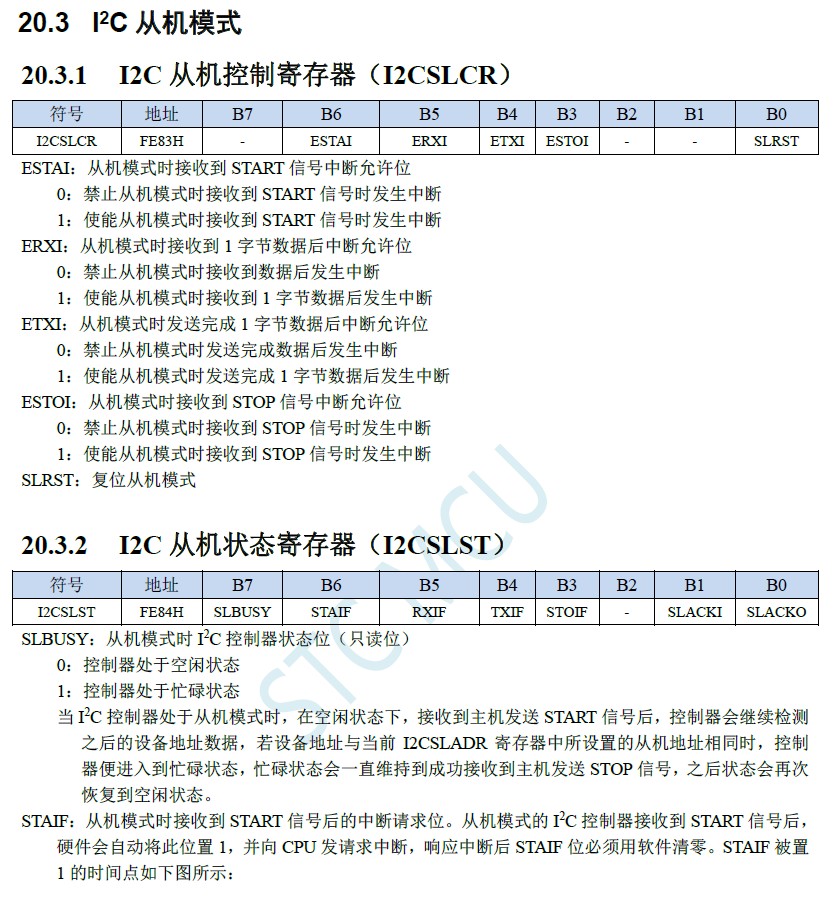

从I2CRXD寄存器接收数据，具体查看数据手册：

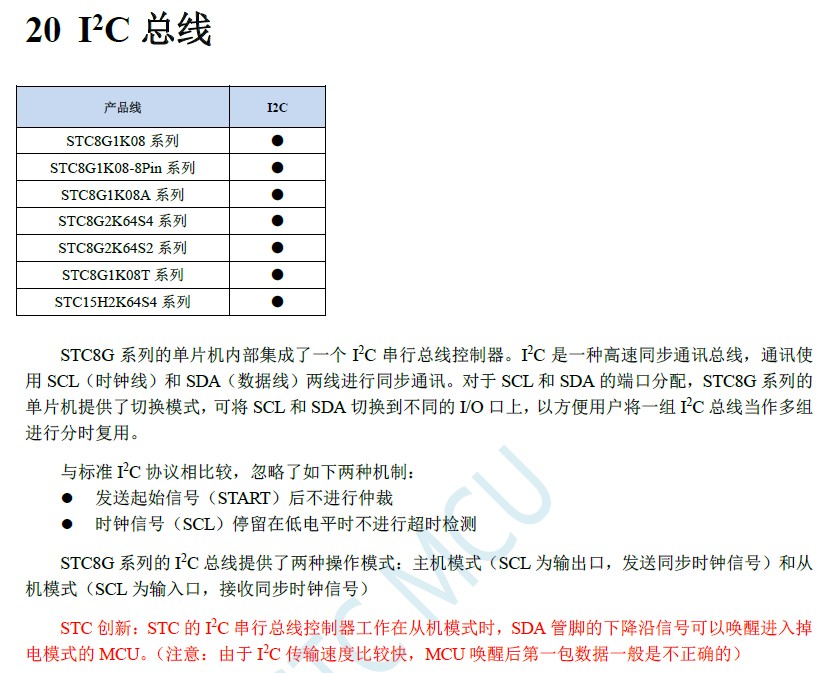

STC8G规格书下载


Kent*** · 发表于 2024-10-14 11:59:20

謝謝大大提醒~我仔細研讀完這段資料，剩下不明白把寄存器位址0x01 設定0x83的值進去！還請大大有沒有範例程式可以參考提供？
