【求助】高通字库GT5SL24K4W(HS)的驱动问题

gqz***

描述：单片机通过SPI向GT5SL24K4W(HS)发送指令和地址后，GT5SL24K4W(HS)没反应（未应答？）

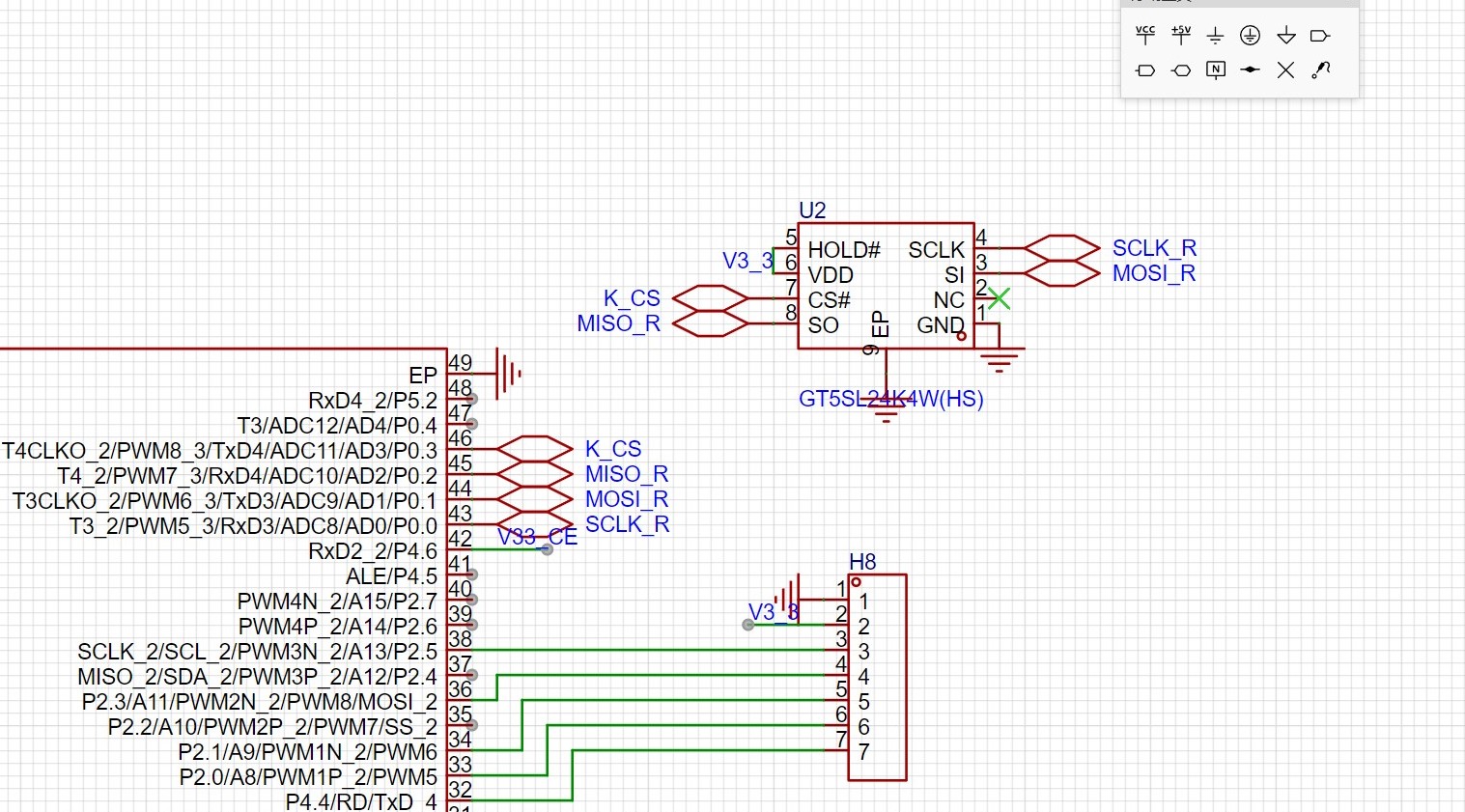

电路连接：

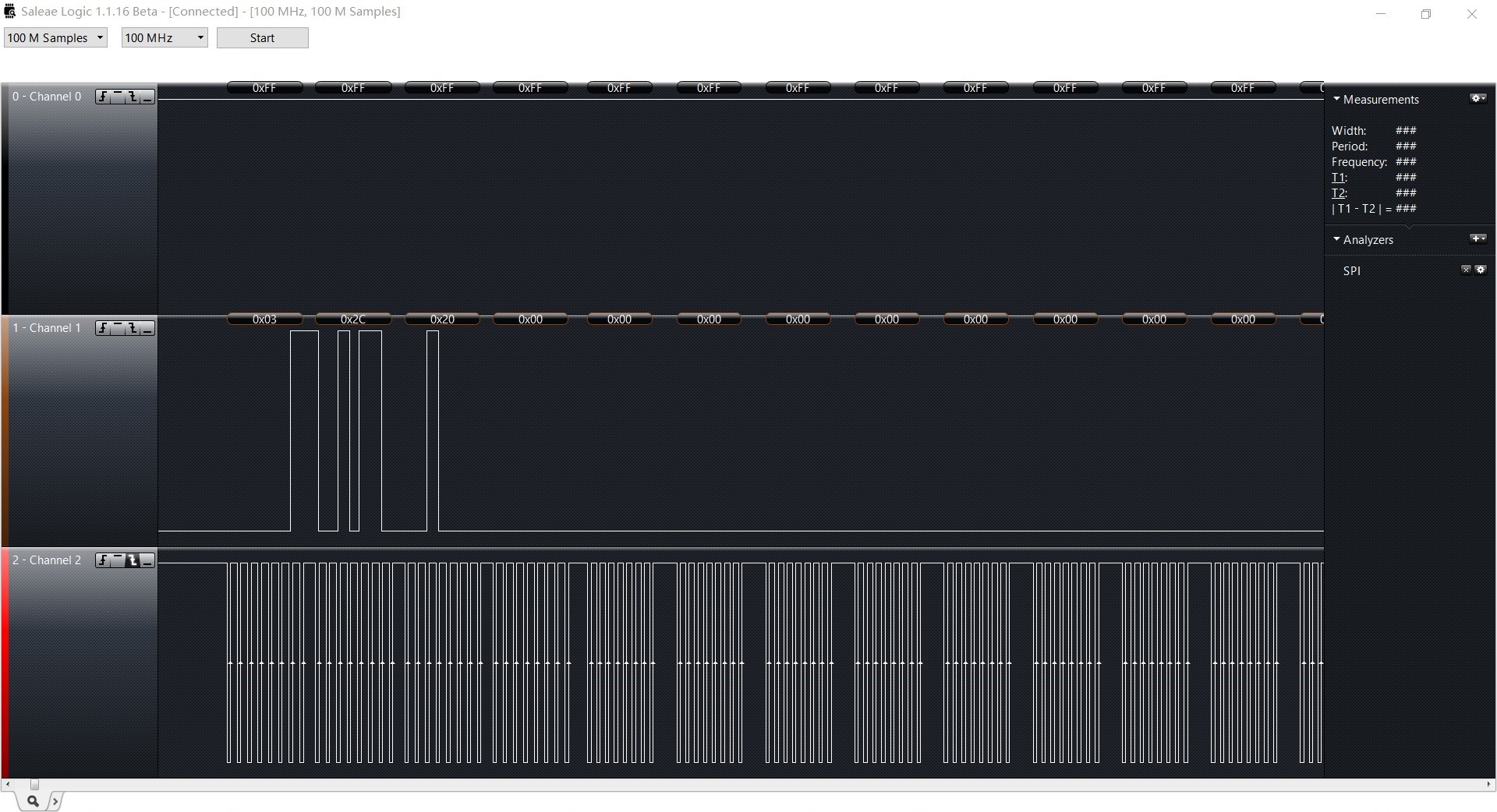

用逻辑分析仪抓的波形：（通道3是SCLK，通道2是MOSI，通道一是MISO）


如上图，发的指令码是0x03，地址乱填的（现在找不到地址表）





程序中设置了所有IO口为准双向，CS一直拉低

希望有大佬能帮我分析下哪出了问题，感激不尽，谢谢

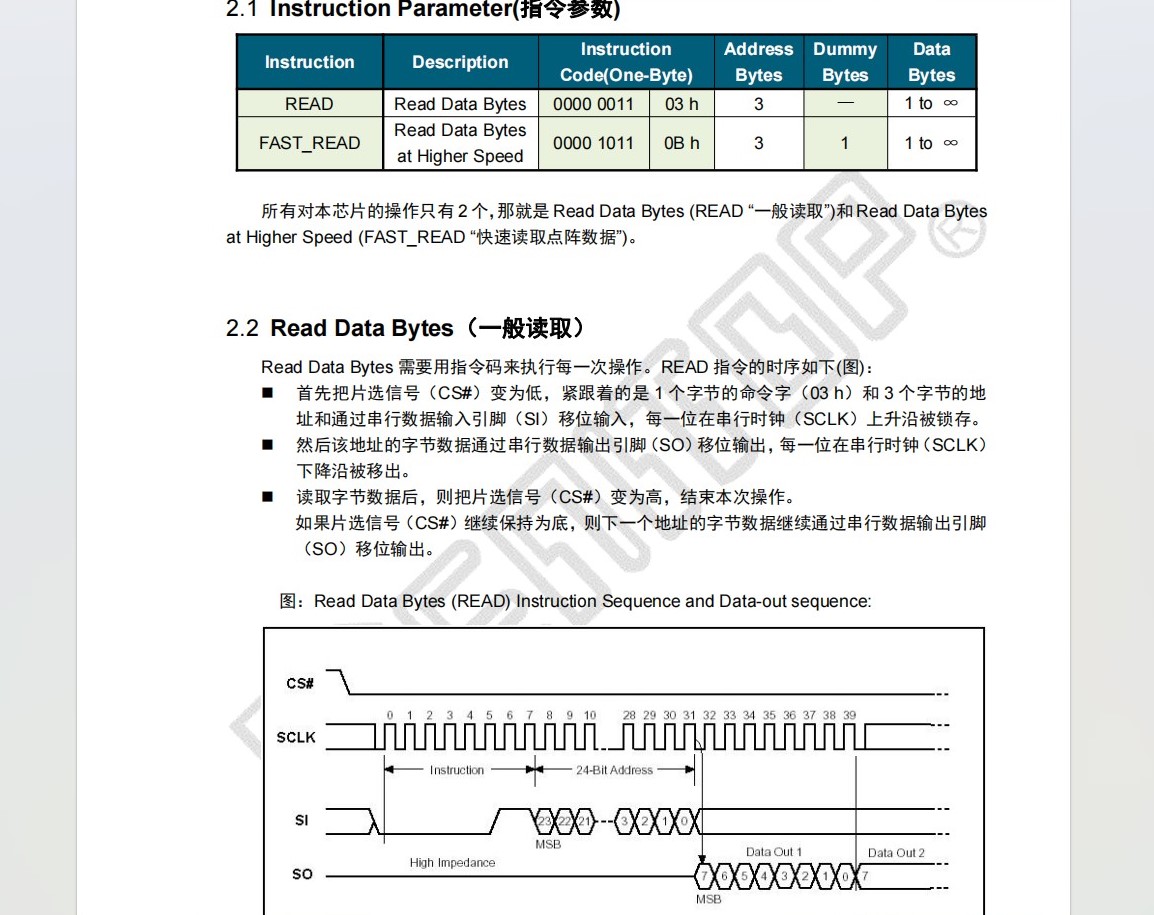

C2874948_字库芯片_GT5SL24K4W(HS)_规格书_GENITOP(高通)字库芯片规格书.PDF (4.12 MB, 下载次数: 67)

2024-10-3 23:09 上传

点击文件名下载附件

gqz***

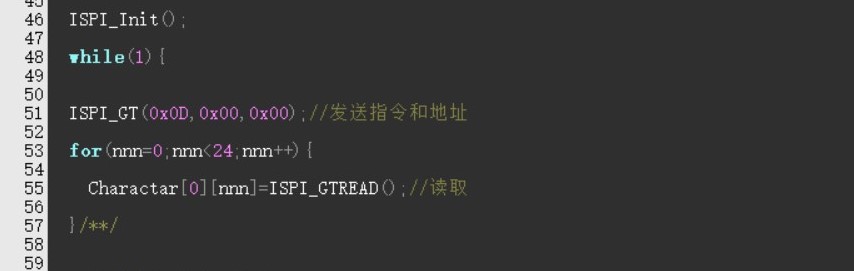

这是调用部分

写指令、读取函数定义：（写的很乱，请见谅）

#include <STC8H.H>
#include <intrins.h>
#include "GT5SL24K4W.h"
#include "sys.h"

sbit GT_CLK = P0^0;
sbit GT_MOSI= P0^1;
sbit GT_MISO= P0^2;
sbit GT_CS  = P0^3;



void ISPI_Init(void){

  P0SR=0xFC; //1111 1100
//  P0M0=0x04; //0000 0100
//  P0M1=0x04; //0000 0100
//  GT_CLK=0;
  GT_CS=0;

}

void ISPI_GT(unsigned char n1,unsigned char n2,unsigned char n3){

  unsigned char i=0,ReadMode=0x03;

  GT_CS=0;


  for(i=0;i<8;i++){
    GT_CLK=0;
    if(ReadMode&0x80)
      GT_MOSI=1;
    else
      GT_MOSI=0;
    _nop_();
    GT_CLK=1;
    ReadMode<<=1;
  }

  for(i=0;i<8;i++){
    GT_CLK=0;
    if(n1&0x80)
      GT_MOSI=1;
    else
      GT_MOSI=0;

    _nop_();

    GT_CLK=1;
    n1<<=1;
  }
  for(i=0;i<8;i++){
    GT_CLK=0;
    if(n2&0x80)
      GT_MOSI=1;
    else
      GT_MOSI=0;

        _nop_();

    GT_CLK=1;
    n2<<=1;
  }
  for(i=0;i<8;i++){
    GT_CLK=0;
    if(n3&0x80)
      GT_MOSI=1;
    else
      GT_MOSI=0;

    _nop_();

    GT_CLK=1;
    n3<<=1;
  }

}

unsigned char ISPI_GTREAD(void){

  unsigned char i=0,n=0;

  for(i=0;i<8;i++){

    GT_CLK=0;
    n<<=1;
    if(GT_MISO)
      ++n;

        _nop_();

    GT_CLK=1;

  }

  return n;

}







复制代码

Debu***

MOSI和CLK推挽

gqz***

Debu*** 发表于 2024-10-3 23:25
MOSI和CLK推挽

谢谢，试过了，波形还是一样的，芯片仍无应答

Debu***

gqz*** 发表于 2024-10-4 07:44
谢谢，试过了，波形还是一样的，芯片仍无应答

没有任何反应，检查一下硬件连接还有字库是不是坏了

so***

看不出问题，可以用其他spi设备检测spi是否正常，如果正常有可能硬件问题

gqz***

Debu*** 发表于 2024-10-4 10:51
没有任何反应，检查一下硬件连接还有字库是不是坏了

好的，我换个芯片试试

gqz***

Debu*** 发表于 2024-10-4 10:51
没有任何反应，检查一下硬件连接还有字库是不是坏了

谢谢！芯片有反应了

gqz***

Debu*** 发表于 2024-10-4 10:51
没有任何反应，检查一下硬件连接还有字库是不是坏了

还想请教您一个问题，GT5SL24K4W这个芯片中文字符的地址如何计算？
数据手册里好像没给地址表

Debu***

gqz*** 发表于 2024-10-4 13:12
还想请教您一个问题，GT5SL24K4W这个芯片中文字符的地址如何计算？
数据手册里好像没给地址表 ...

GB18030
