12C5A60S2 ISP烧写的问题 | 从有保障的地方采购全新芯片

打卡等级：以坛为家I
打卡总天数：245
最近打卡：2025-10-17 09:20:54

8 主题	201 回帖	1327 积分

积分: 1327

发表于 2024-9-30 20:42:25 | 显示全部楼层 |阅读模式

12C5A60S2-35I-LQFP44 按照手册电路，

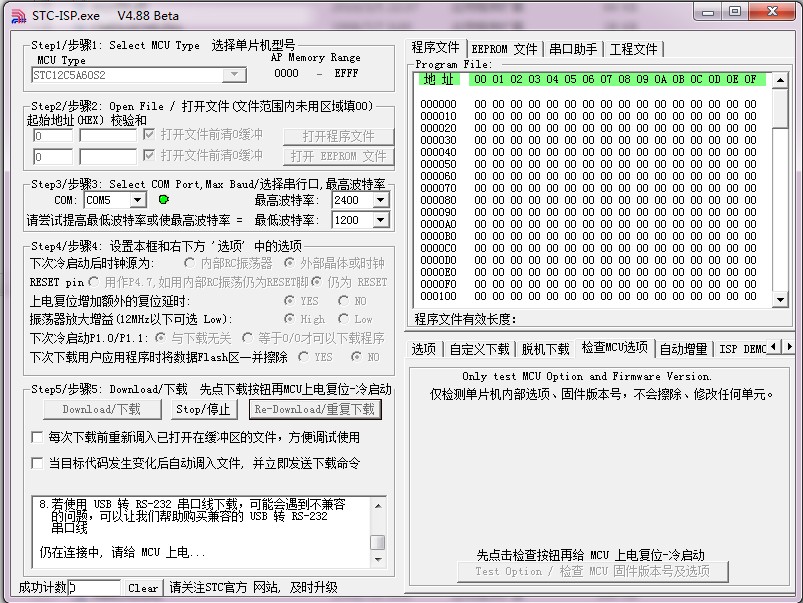

STC_ISP_V483、stc-isp6.88等软件，
不能识别12C5A60S2-35I-LQFP44 型号，没反应，如图。
同样电路，89C51RC和PDIP40封装的STC12C5A60S2都没问题，
可以下载程序，具体什么原因呢


回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：210
最近打卡：2025-10-17 09:12:44

788 主题	1万回帖	1万积分

积分: 19795

发表于 2025-6-22 08:23:20 | 显示全部楼层

永远使用最新 ISP 软件：


深圳国芯人工智能有限公司-工具软件



请使用最新数据手册：
https://www.stcaimcu.com/data/download/Datasheet/STC12C5A60S2.pdf






回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：590
最近打卡：2025-10-17 00:00:27

已绑定手机

19 主题	3269 回帖	6044 积分

积分: 6044

发表于 2024-9-30 20:58:10 | 显示全部楼层

提供原理图会好分析一点

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：245
最近打卡：2025-10-17 09:20:54

8 主题	201 回帖	1327 积分

积分: 1327

发表于 2024-9-30 21:14:29 | 显示全部楼层

晶振24M，负载电容20P，4脚接复位10UF电容(另一端接+5V)和10K电阻(另一端接地)，5V电源滤波电容10UF、0.01UF并联，5脚和7脚分别接RS232Z转TLL接口。先点击软件，在上5V电冷启动的，就是没反应。不知什么原因，谢谢指点。

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：586
最近打卡：2025-10-17 07:11:16

已绑定手机

86 主题	6285 回帖	1万积分

积分: 11774

发表于 2024-9-30 21:32:25 | 显示全部楼层

最低波特率2400，最高波特率115200

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：245
最近打卡：2025-10-17 09:20:54

8 主题	201 回帖	1327 积分

积分: 1327

发表于 2024-9-30 21:47:45 | 显示全部楼层

串口速率调整1200,2400也没反应，mcu加电后的电流是18mA。

回复

使用道具举报送花

打卡等级：常住居民I
打卡总天数：77
最近打卡：2025-02-19 19:46:19

7 主题	73 回帖	153 积分

积分: 153

发表于 2024-9-30 21:52:19 | 显示全部楼层

本帖最后由 taihang 于 2024-9-30 22:06 编辑

检测是否损坏。

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：245
最近打卡：2025-10-17 09:20:54

8 主题	201 回帖	1327 积分

积分: 1327

发表于 2024-9-30 22:02:54 | 显示全部楼层

用万用表扫了一下各管脚，除了电源和地，其余均为0.7V，谢谢您

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：245
最近打卡：2025-10-17 09:20:54

8 主题	201 回帖	1327 积分

积分: 1327

发表于 2024-9-30 22:07:43 | 显示全部楼层

示波器看晶振波形24M正弦波正常

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：386
最近打卡：2025-10-16 14:57:53

已绑定手机

22 主题	280 回帖	1595 积分

积分: 1595

发表于 2024-9-30 22:25:05 来自手机 | 显示全部楼层

没有断完电？

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：245
最近打卡：2025-10-17 09:20:54

8 主题	201 回帖	1327 积分

积分: 1327

发表于 2024-9-30 22:29:40 | 显示全部楼层

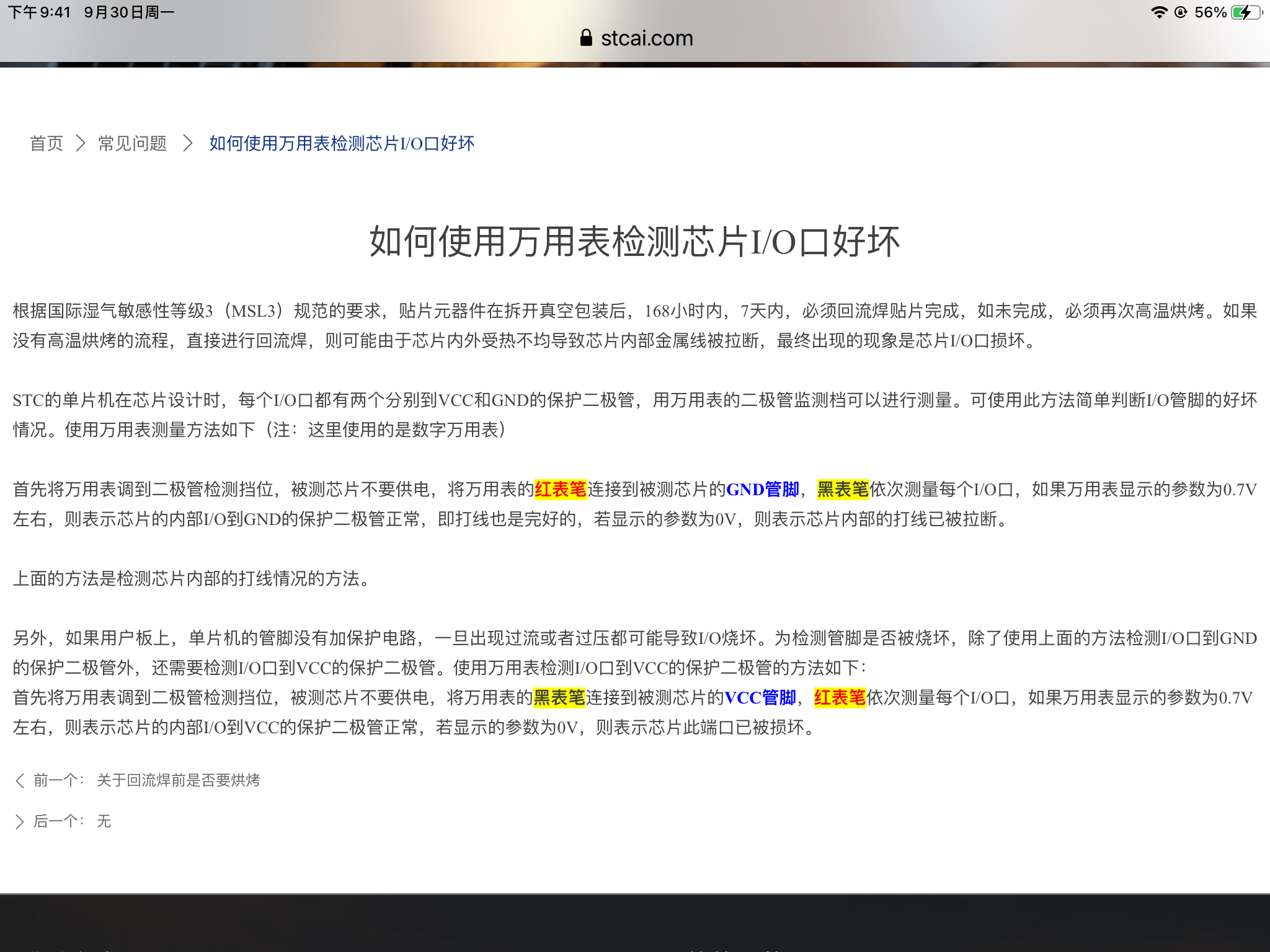

断电了，用万用表二极管档检测的各管脚内部保护二极管压降正常，芯片应该是好的。

回复

使用道具举报送花
