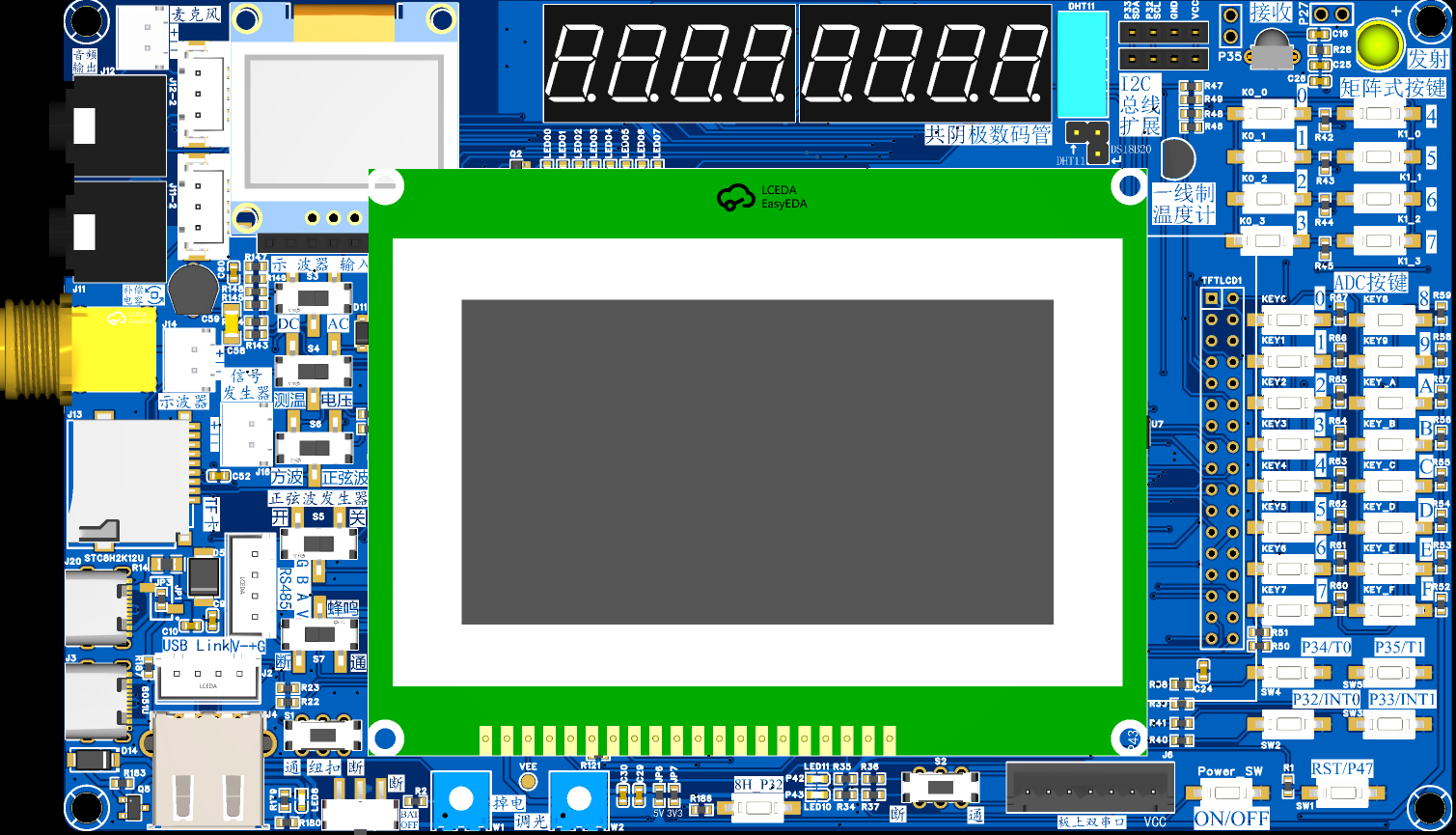

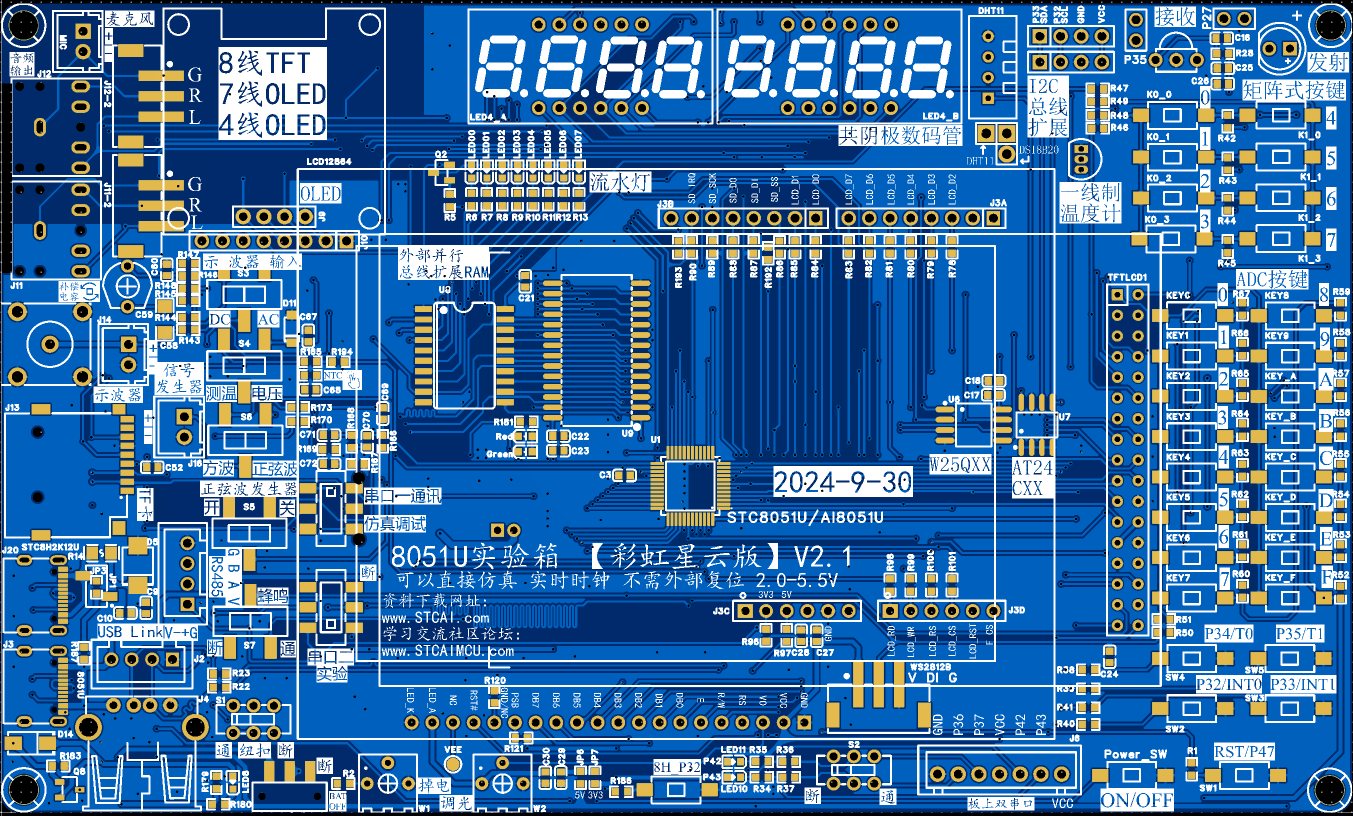

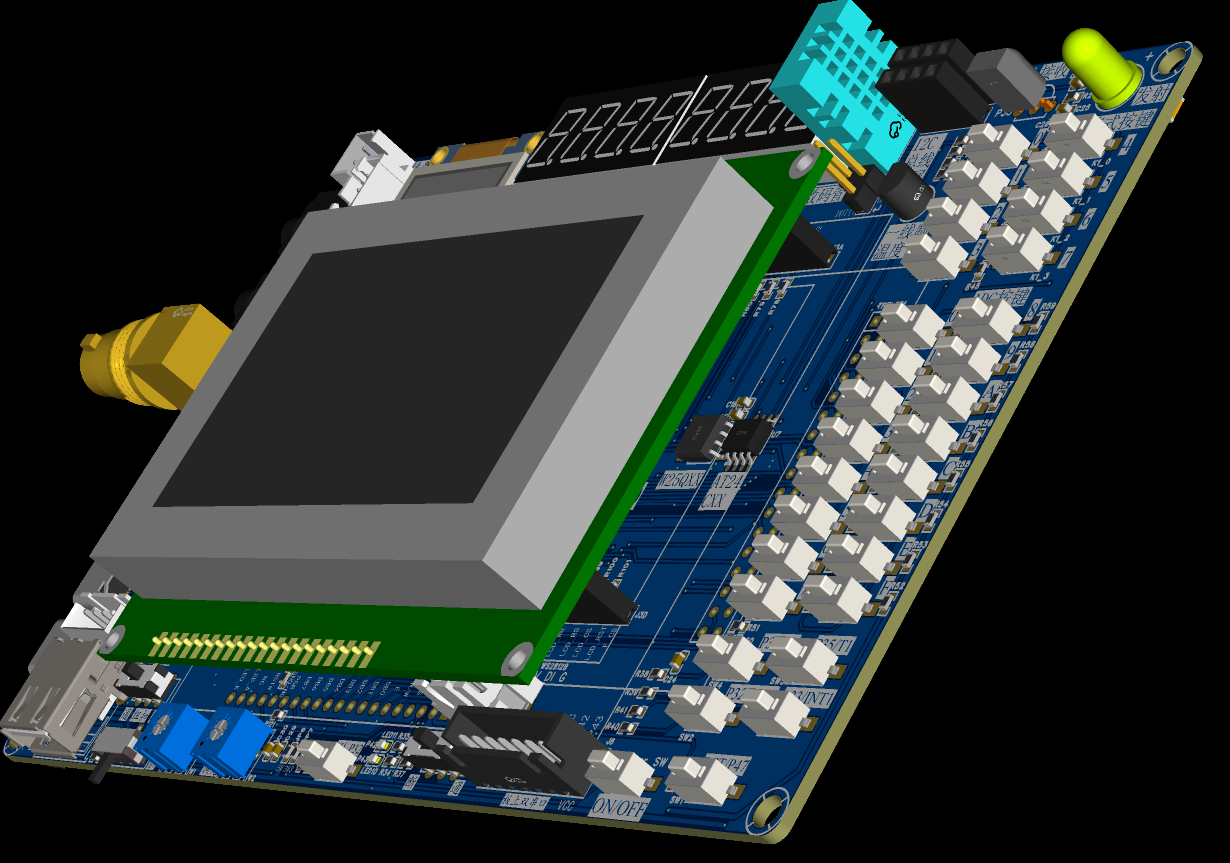

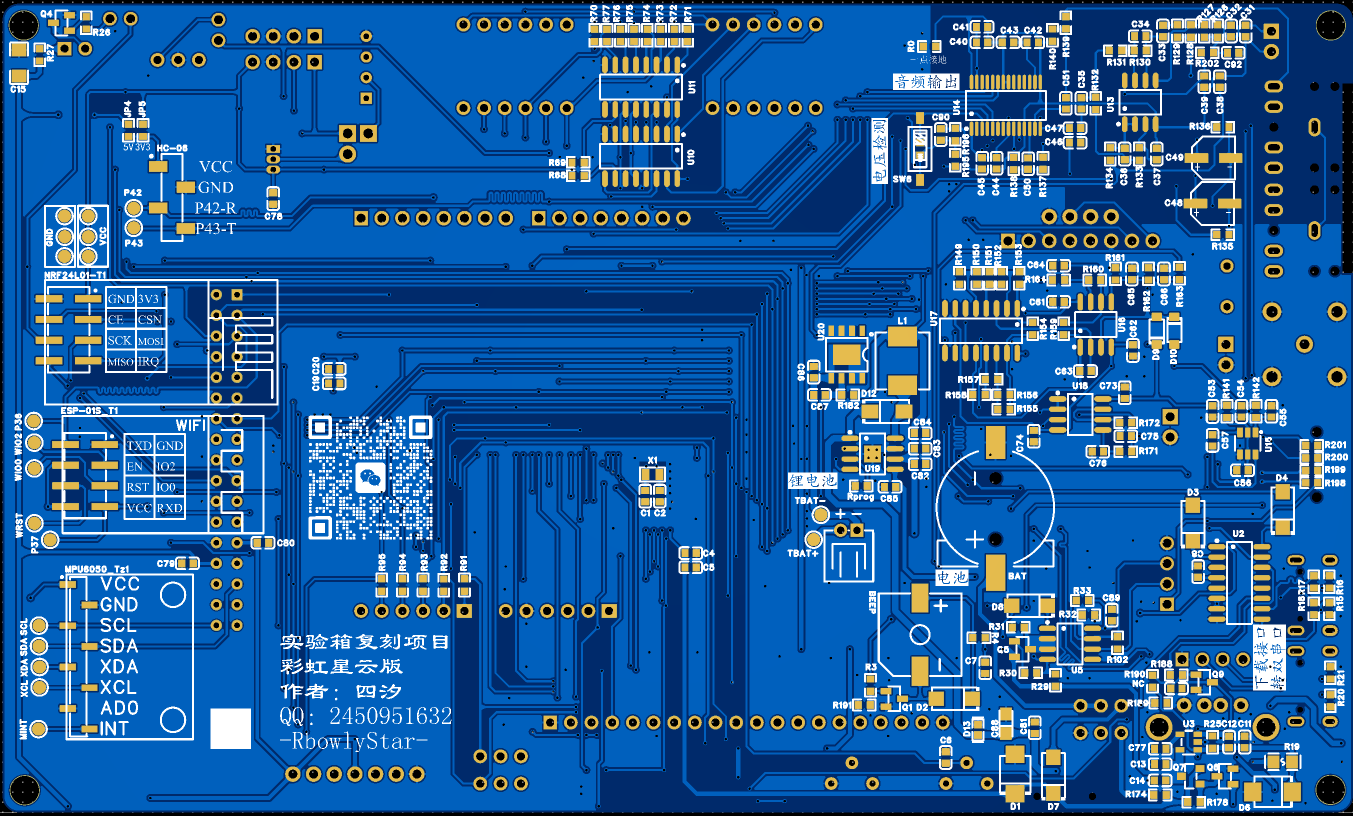

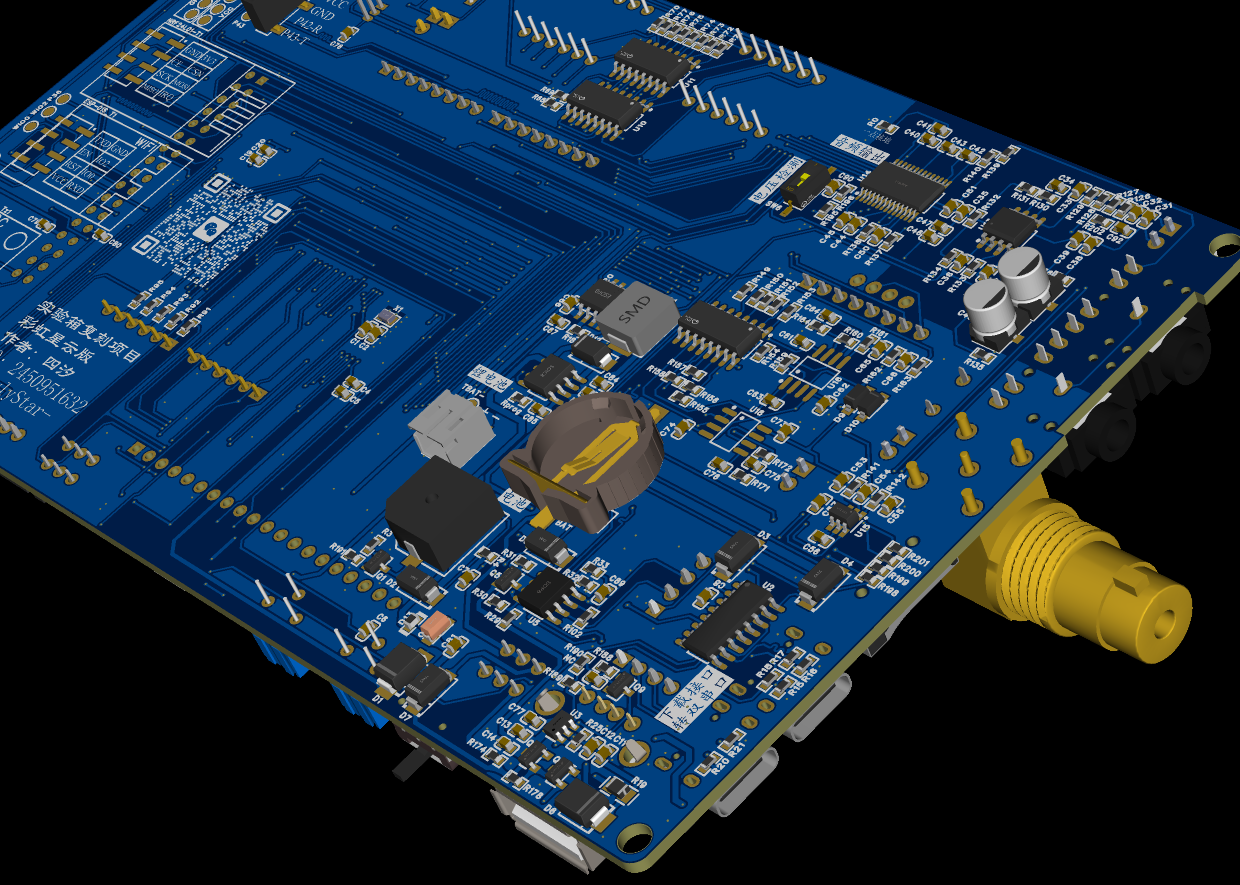

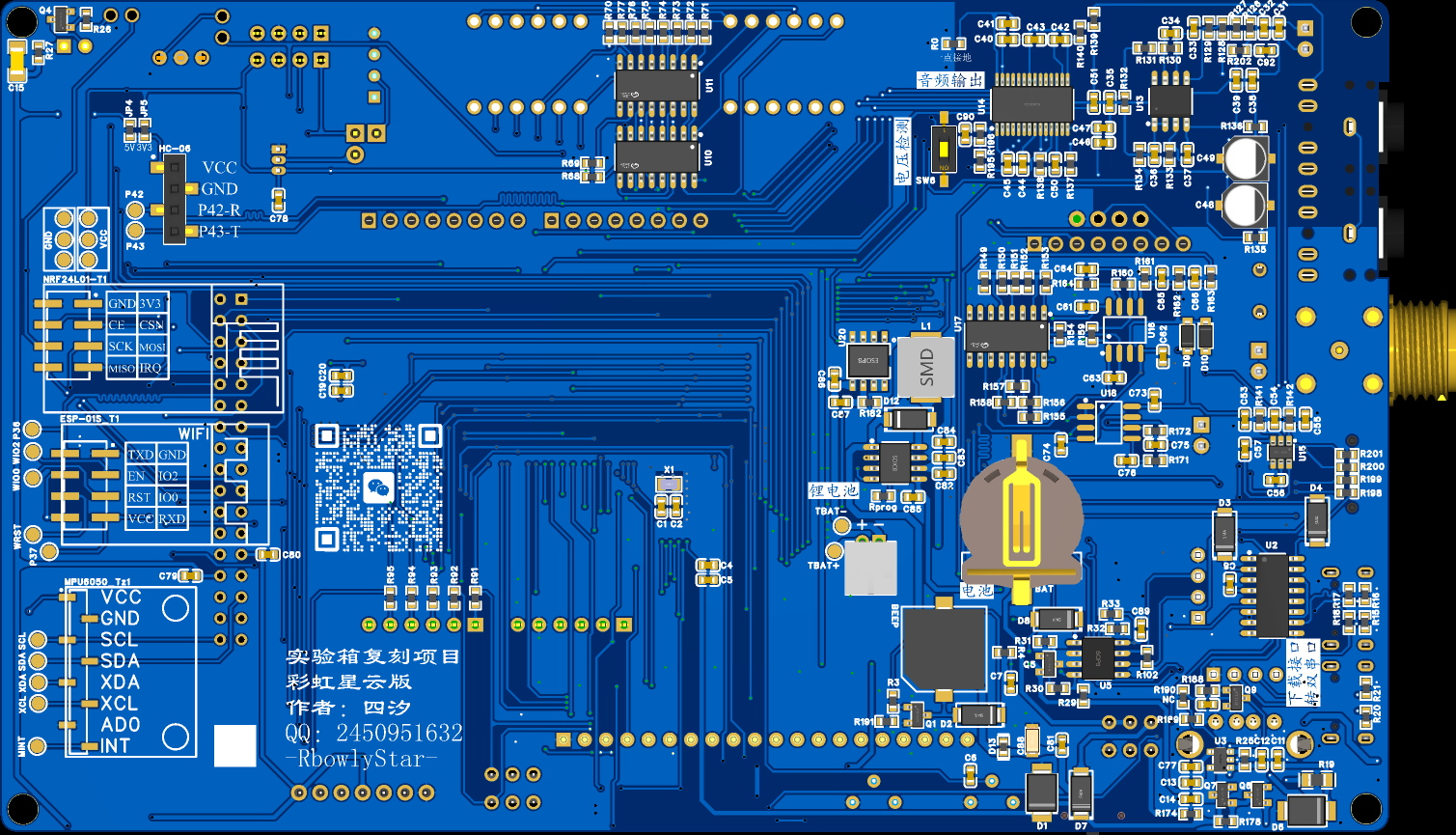

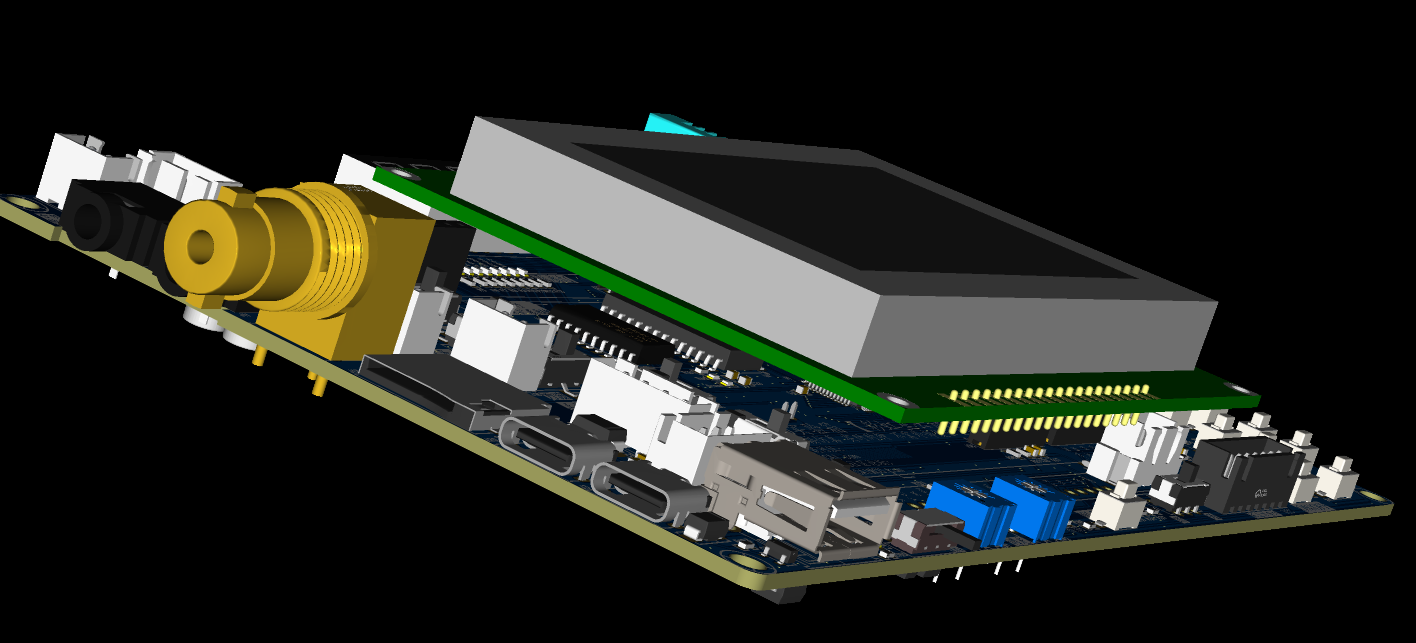

8051U实验箱【彩虹星云版】（第七集 “LCDTFT屏8位-16位并口模式--软件驱动”）

四*** · 发表于 2024-9-30 16:50:32

本帖最后由四汐于 2024-10-20 00:03 编辑

上期回顾：
8051U实验箱【彩虹星云版】（第四集 V2.1 新鲜出炉！帮检查！明天再打板！^.^）
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10987
(出处: 国芯技术交流网站)

第七集 “LCDTFT屏8位-16位并口模式--软件驱动”：（2024-10-19）
对于第六集中提到的“硬件I8080模式驱动不了，还在找原因”问题，目前已解决，原因是硬件驱动版本下，需要提前往FLASH中写入数据，可以看以下演示视频：
动画级显示GIF # 单片机 # tft彩屏 # ai8051u https://v.douyin.com/iBKFfeef/

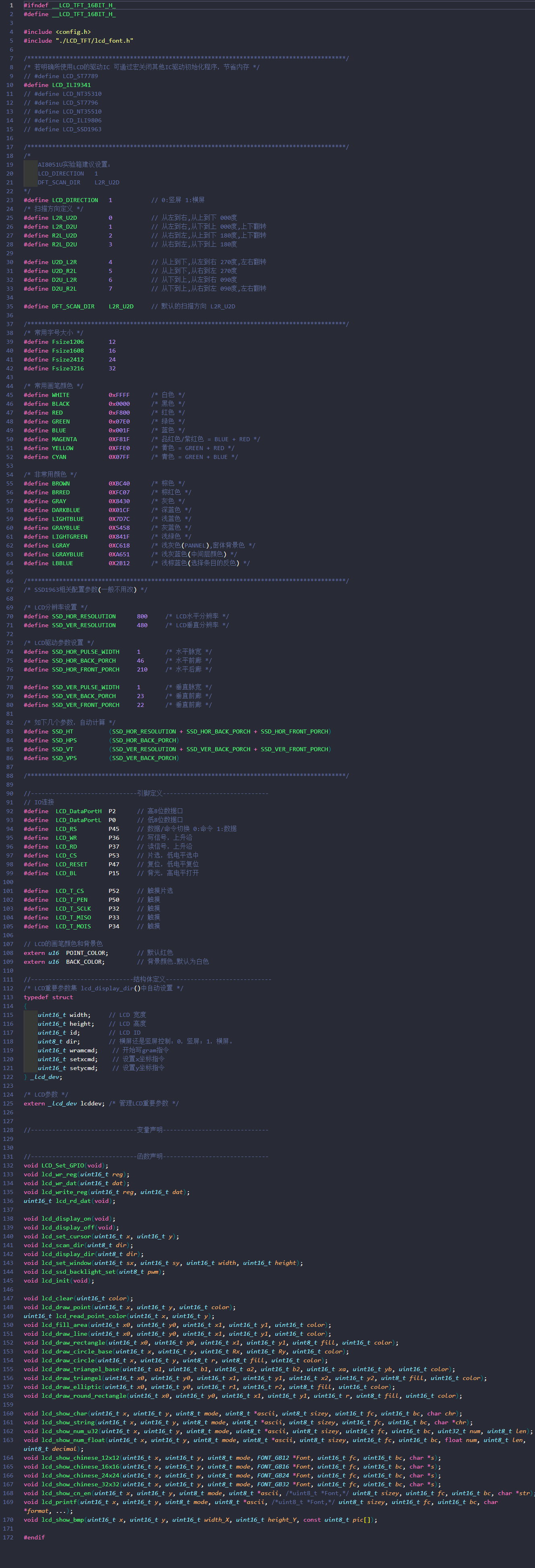

此外，还抽空初步移植了 LCDTFT屏的8位-16位并口模式的底层驱动（软件驱动i8080并口），其中初始化的代码参考了“正点原子”的屏驱代码，可以同时兼容多款屏幕的初始化（由于本人手上只有ILI9341屏，所以并未作兼容测试）。

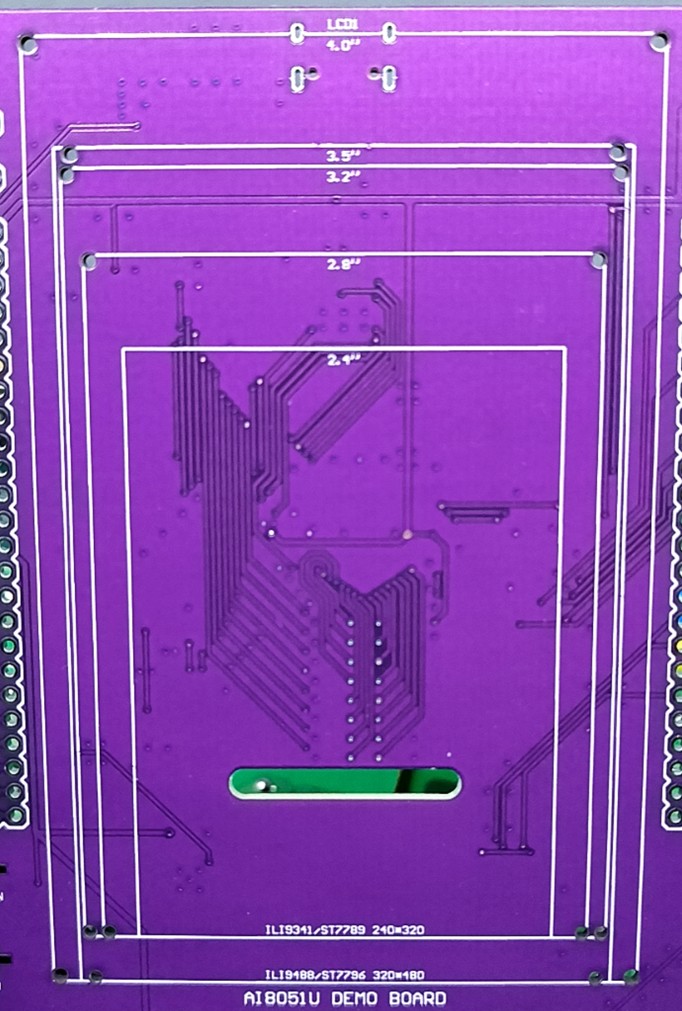

8位并口模式（2.4inch TFT LCD ILI9341）

16位并口模式（2.8inch TFT LCD ILI9341）

第六集 “小试牛刀”：（2024-10-10）

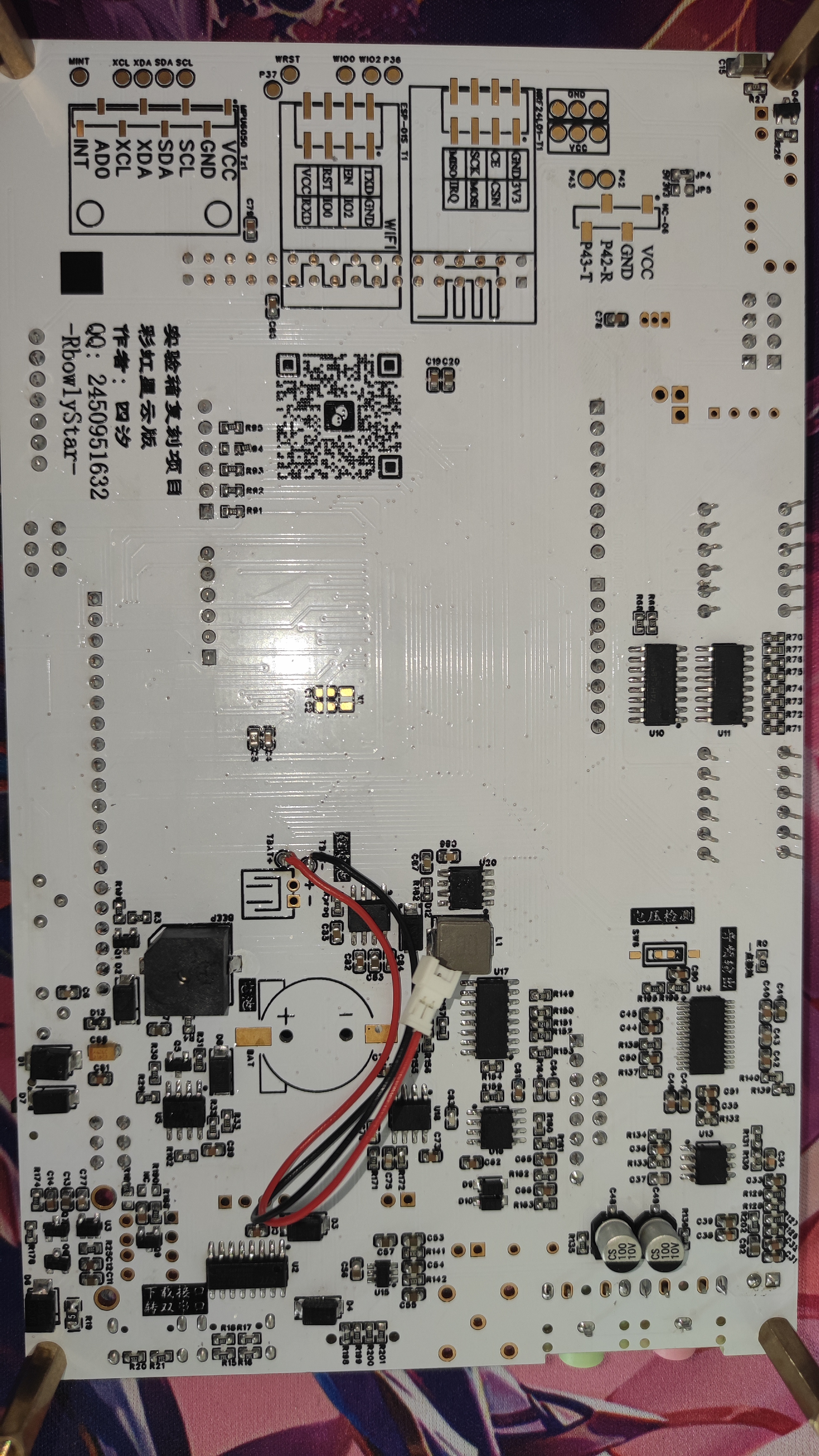

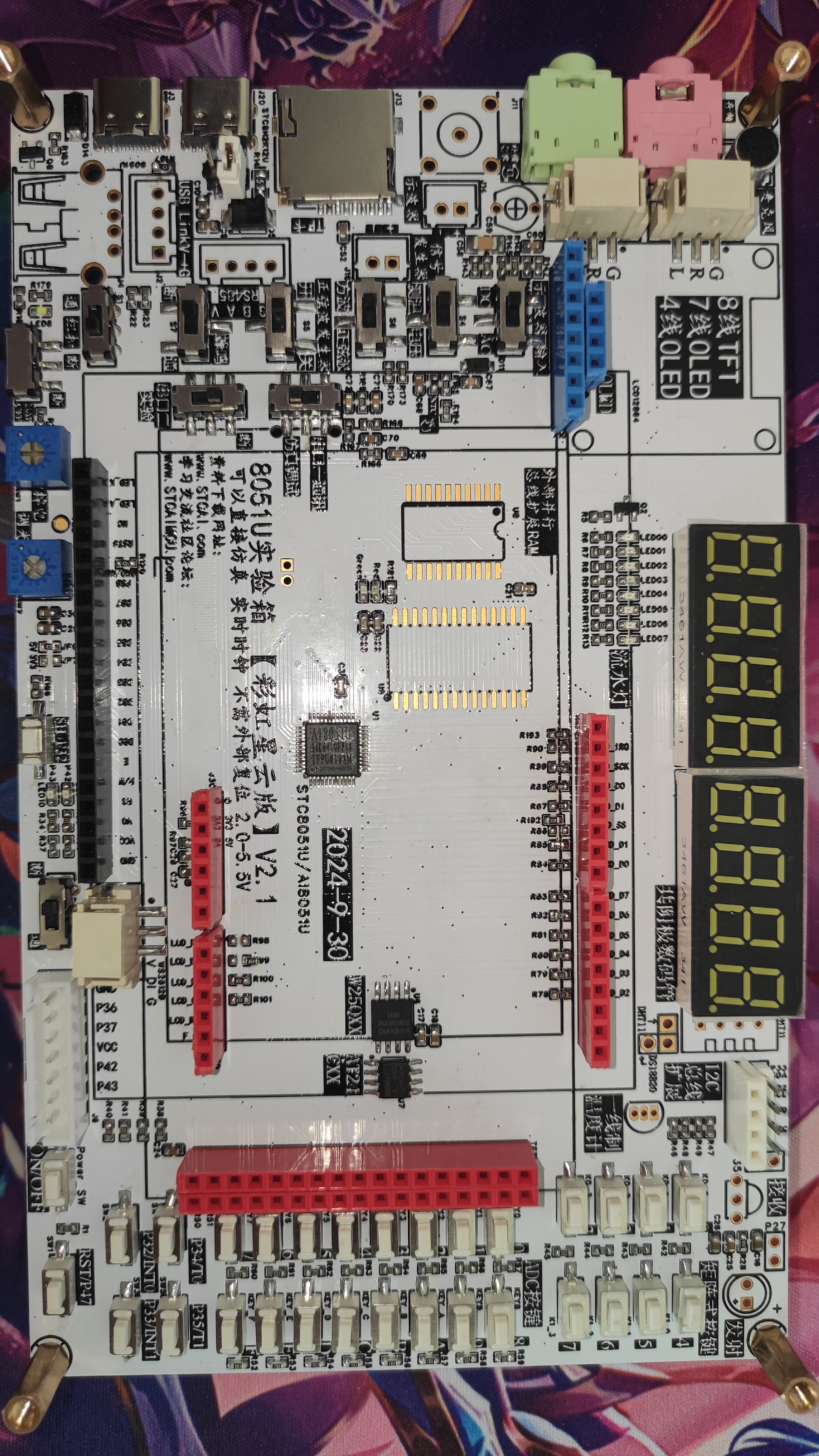

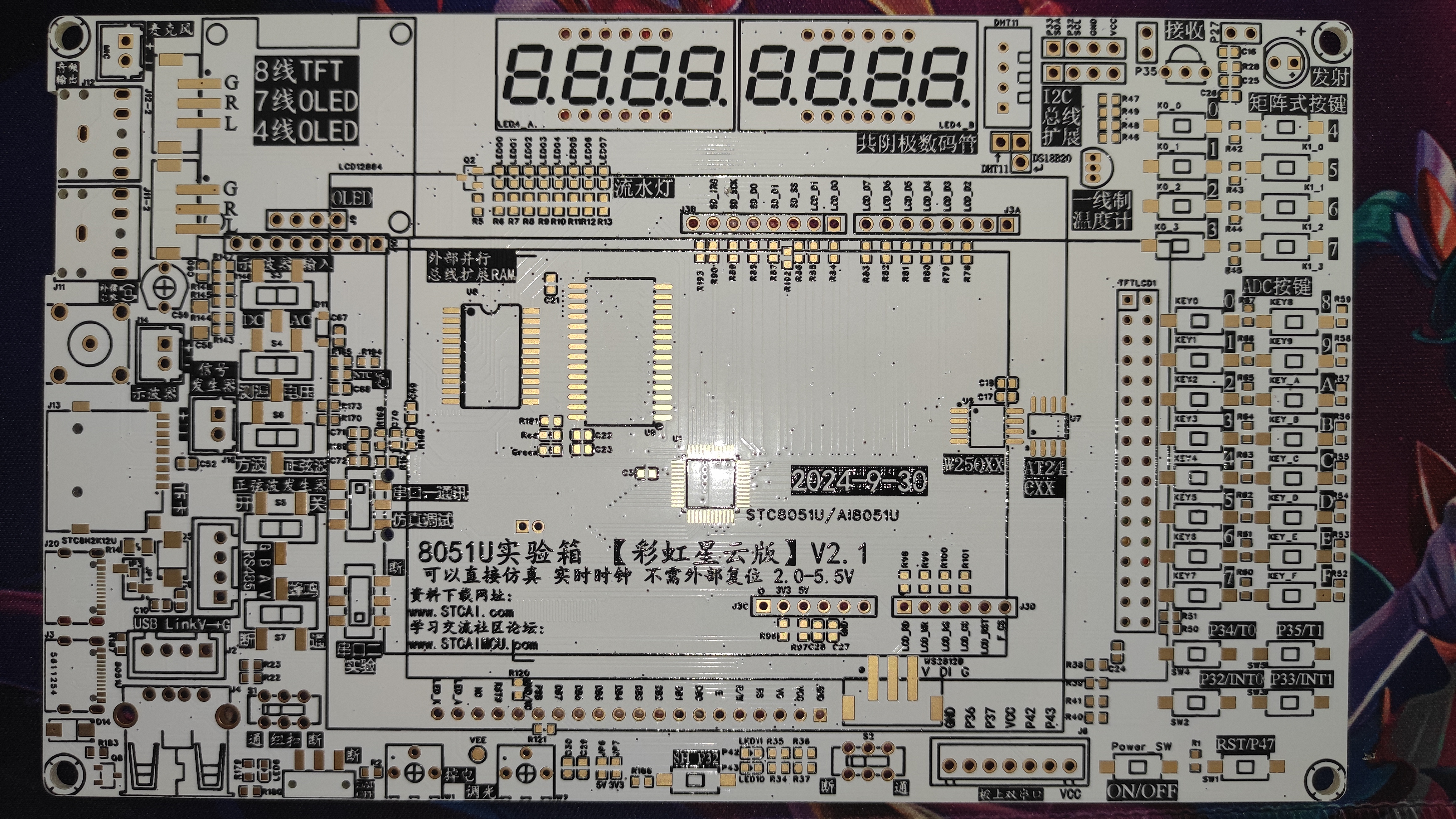

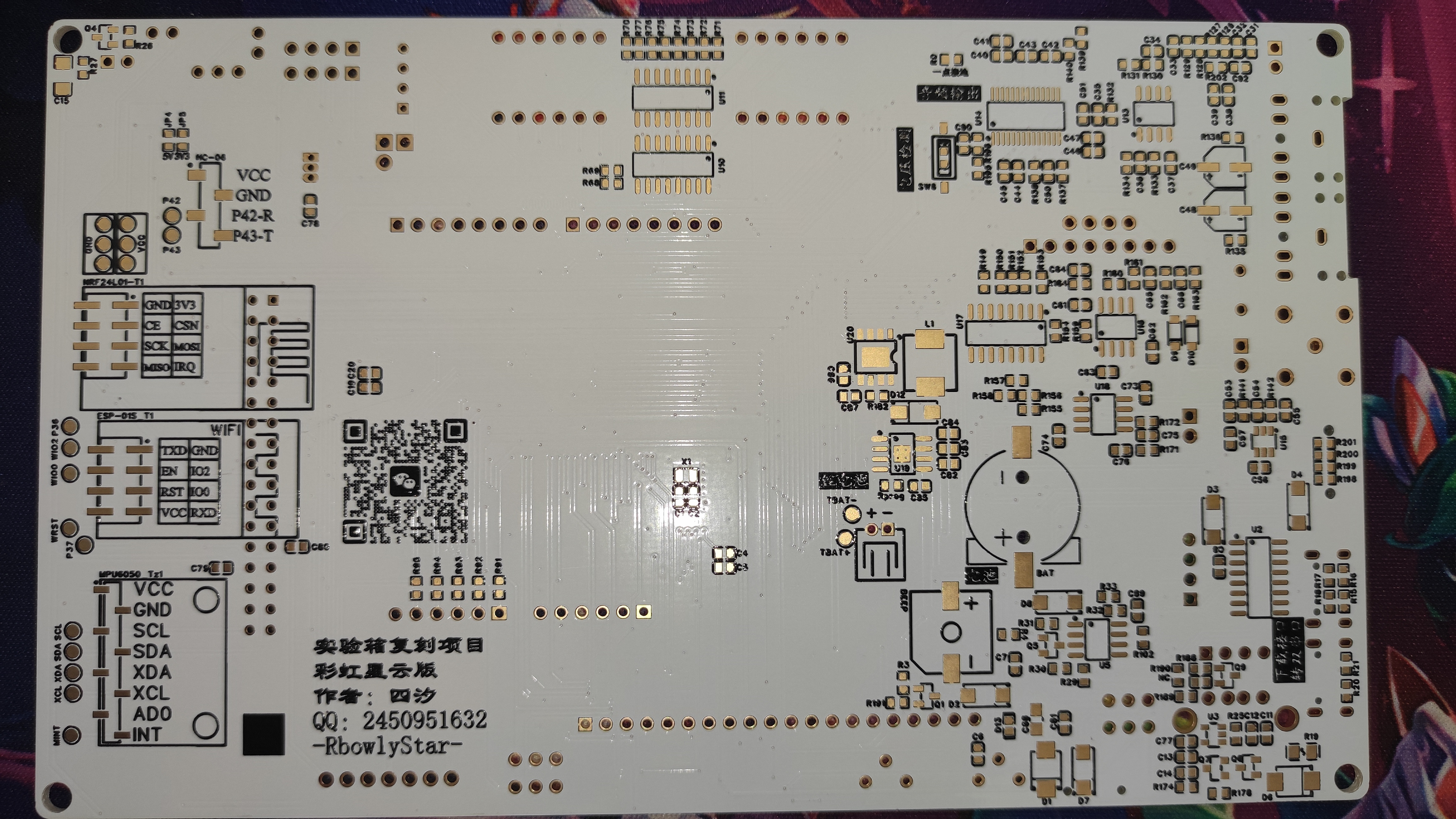

继前两天拿到板子，焊好后就一直在做测试，目前测试了大部分功能，都是正常的，个别功能不正常还在找原因。


目前测试成功的功能：
1、锂电池充放电使用
2、STC8H2K12U制作为USB-2UART-HID控制芯片，实现板载仿Link1D自动下载+串口
3、P0口跑马灯实验
4、共阴极数码管驱动实验
5、T0、T1外部计数实验
6、定时器1测量INT1低电平脉冲宽度实验
7、串口1中断收发实验
8、串口2中断收发实验
9、串口1和串口2同时与电脑收发实验
10、IO行列矩阵扫描按键实验
11、ADC按键实验
12、NTC测温实验
13、PCA型PWM输出呼吸灯实验
14、高级PWM驱动PO呼吸灯实验
15、由于我焊的是有缘蜂鸣器，所以刷PWM驱动无源蜂鸣器的实验会一直响
16、I2C主机模式访问AT24C02实验
17、硬件QSPI访问W25Q128FVSQ实验（SPI的没测试，因为访问不了W25Q128）

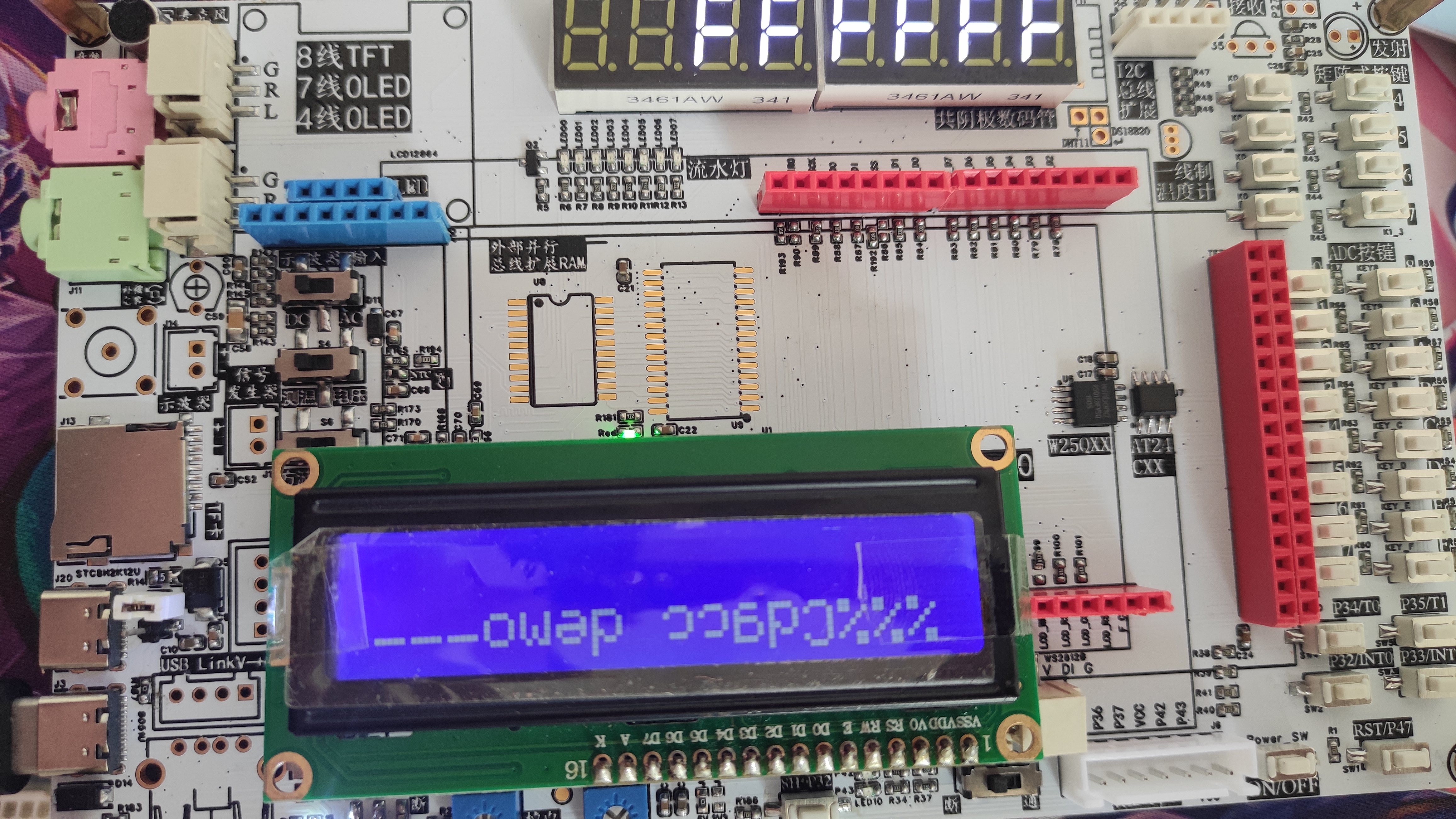

18、LCD1602显示实验（LCD12864的代码驱动不了，还在找原因）

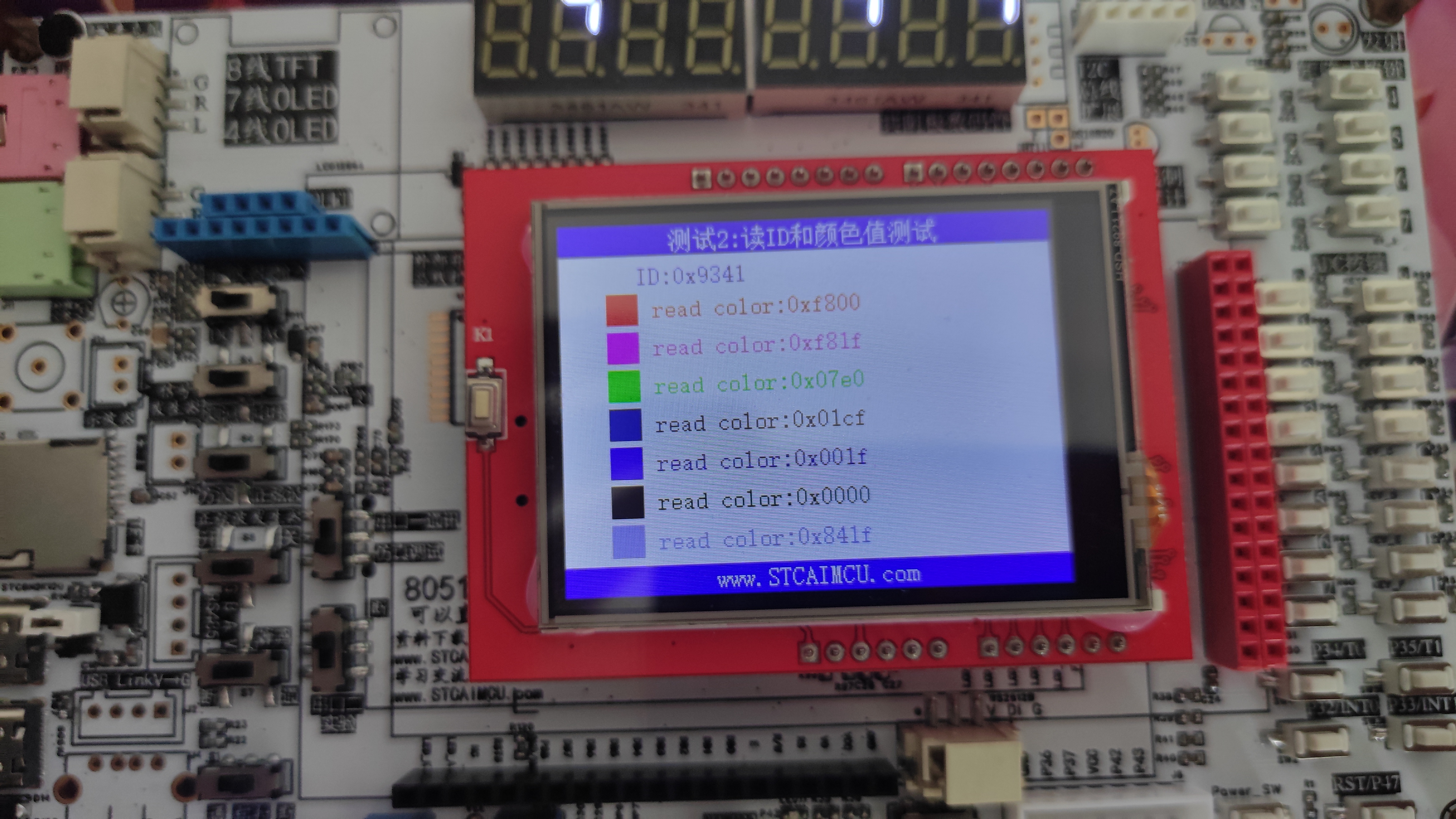

19、2.4寸ILI9341_TFT屏幕软件I8080驱动实验（我买的是带TF卡不带触摸的，所以只测试显示功能。硬件I8080模式驱动不了，还在找原因）
20、I2C接口+数字录音放音+存储在flash 实验

虽然目前大部分功能测试正常，但是有些地方的电路设计还是有点问题，比如说：
1、在测试8H2K直接下载程序到8051U的时候，发现当从USB2（即8H2K）供电时，锂电池升压芯片（TP5400）的输出会不断升压到7V，
当时没接电池（不知道接上电池是什么现象，会不会炸？），当我把这个锂电池开关打开时，输入电压就会直接升到7V左右，
有一点吓人（4±0.5V -> 7V），导致ME6231C33M5G会产生啸叫。
找了很久原因，才发现是因为USB2经过10欧电阻到USB1只有3V左右了，USB1（即8051U）也是给锂电池充电的电源（正常应该是5V左右），
估计是供电电压不足导致的异常，换成0欧电阻就没事了。

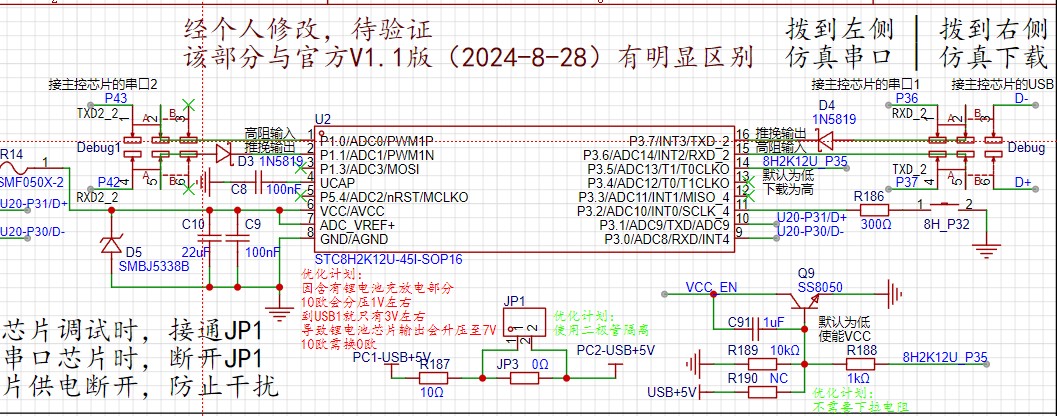

2、由于我“天马行空”的想法，这个8H2K可以转双串口，Link1D也可以，那是不是可以像link1d一样，直接给芯片下载程序？
马上找了8H的手册看了一下，还真有参考电路！研究了好久改造出这个电路，当时也很忐忑，不知道能不能成功。
结果测试的时候，好像第一次能成功下载程序到8051U里面（偶尔？有时可以有时不可以？忘了哈哈哈），捣腾了很久，马马虎虎，

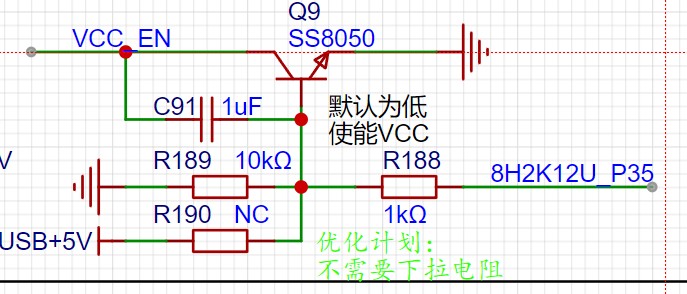

不知怎滴就查到自动断电这里了，最后发现是这个下拉电阻和1k限流电阻的组合有问题，果断把下拉电阻撇了，现在屡试不爽。

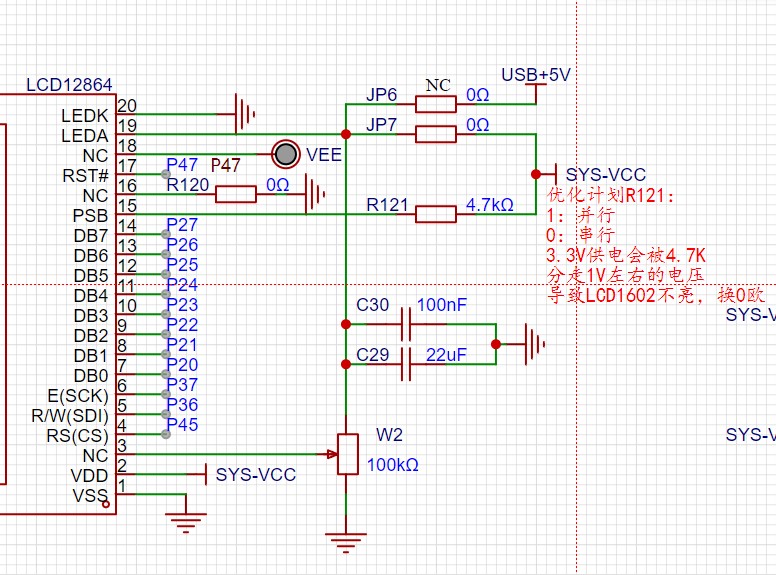

3、测试LCD12864的时候，一直驱动不了，就换LCD1602测试了，结果好家伙，直接不亮，有了先前的经验，估摸着又是供电的问题，
一查确实是4.7k的电阻又分走了1V左右的电压，到LCD背光只有2V左右的电压了，肯定点不亮，果断换成0欧电阻，3V虽然低点，但还是勉强点亮了。
