AI8H1K28单片机做无刷无感高速电机驱动12000转高速电机

REN_***

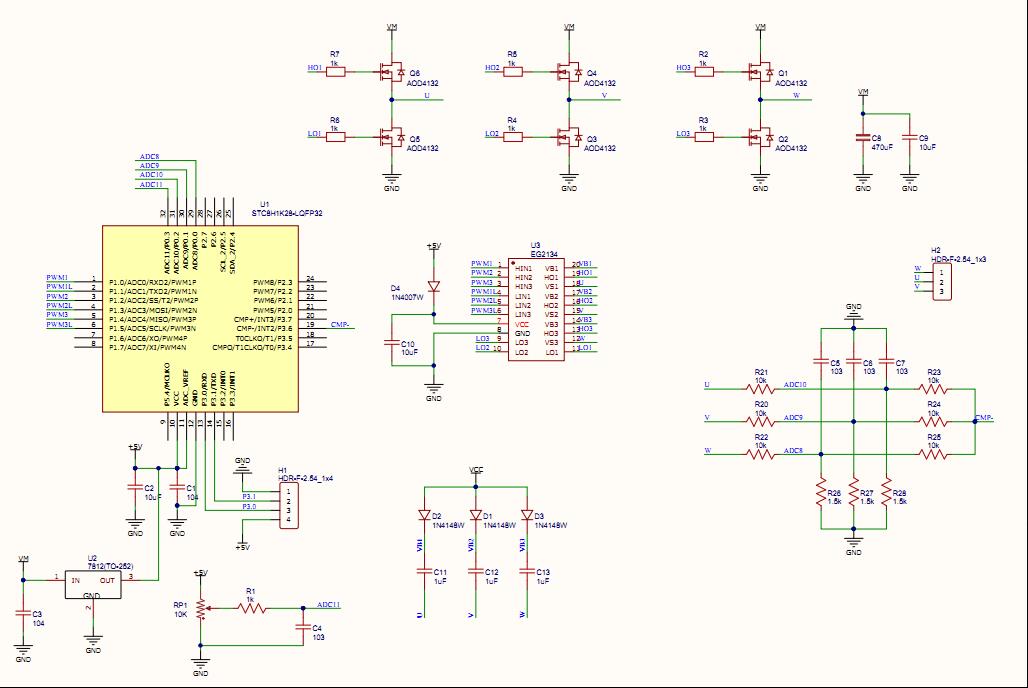

我采用了梁工的无刷无感电机方案，现在在梁工电机方案上改进了电机驱动电路。改进后电机转速很慢，速度加不上去，还烧MOS管。电路图如图所示

REN_***

因为梁工方案是采用的分离元器件驱动MOS管的，我加了一个驱动芯片来驱动MOS管，其他电路是一样的，可是电机驱动不起来，是什么原因。还有一个问题，现在无感无刷电机，如果不去检测过零点的话，能不能定速高速运行，不如我要定速到1万转每分钟，不调速。固定一个速度，可以调节换向频率，不检测过零点实现吗。

王***

REN_*** 发表于 2024-9-28 16:36
因为梁工方案是采用的分离元器件驱动MOS管的，我加了一个驱动芯片来驱动MOS管，其他电路是一样的，可是电机 ...

电机的最高转速是由本身的kv值决定的。可以使用其他电调测试电机的最高转速
mos发烫可能是没做好pwm死区设置
至于定速方案，一样需要过零点采样，不然没法高速转
我用的eg2134方案，也可以做到2w转驱动无刷电机

REN_***

王*** 发表于 2024-9-28 16:58
电机的最高转速是由本身的kv值决定的。可以使用其他电调测试电机的最高转速
mos发烫可能是没做好pwm死区设 ...

您是和我用的一样的方案吗？我这个电路图有问题吗？现在死区是专用芯片EG2134的芯片来控制的，本身芯片自带死区的。现在电机转不起来，不知道是否硬件存在问题，还是硬件和软件不匹配。您可以发一下程序例程可以看看吗？谢谢啦！

REN_***

我这个电机用梁工原版方案驱动起来了，13000转很稳定。我改了图以后就不行了。
电机是没问题的，是高速电机。

REN_***

电机电压不同，是否要换反电动式检测的分压电阻值

王***

REN_*** 发表于 2024-9-28 17:39
电机电压不同，是否要换反电动式检测的分压电阻值

变电压电阻也要改，用eg2134的话，原版程序直接用是不行的。
要改pwm配置部分，具体改的那我也忘了。等我找找程序。
大概就是栅极驱动不能做到100%占空比输出，原方案pnmos是可以持续高电平的，所以要改动

REN_***

王*** 发表于 2024-9-28 18:06
变电压电阻也要改，用eg2134的话，原版程序直接用是不行的。
要改pwm配置部分，具体改的那我也忘了。等我 ...

好的，感谢指导，如果有程序，就给我分享一下学习一下，谢谢啦！

Debu***

电机绕组是星形结构还是三角形结构，我测试同一个电调，三角形结构正常，星形结构可能转速很慢

梁***

你栅极串联电阻1K，太大了，MOSFET不能工作于快速的开关状态，示波器看栅极电压就知道了，一般要求上升、下降时间在1us之内。电阻改为10欧姆看看。
