8H8K64U无法下载程序

51M***

在制作8H8K64U小型开发板时，板子做好了，
想下载程序验证一下是否能用，结果下不了程序。
串口芯片使用了无需隔离二极管的CH340K。
在设计中P32引脚接10KΩ上拉，按键接地
（设计图是还有300Ω电阻，调试时已经改为0Ω电阻）。
按以往经验想要USB-HID直接连接PC下载程序，
需要按着P32按键接地，然后短接一下电源冷启动就可以连接上PC，
再使用软件上的下载就能烧录程序。


可是不知道为什么这次的板子都不需要按按键，

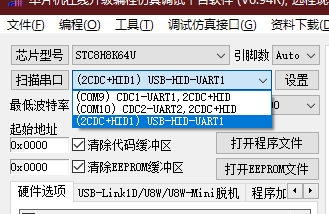

直接就能读出USB-HID-UART1来，虽然读出来了，
但是在下载时却下不进去。

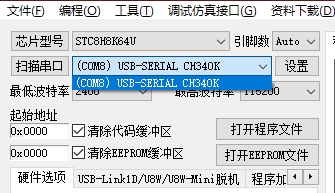

想要切换到串口通过CH340K下载，应该是在按下载后，
按P32按键就可以下载，结果也是没有反应。

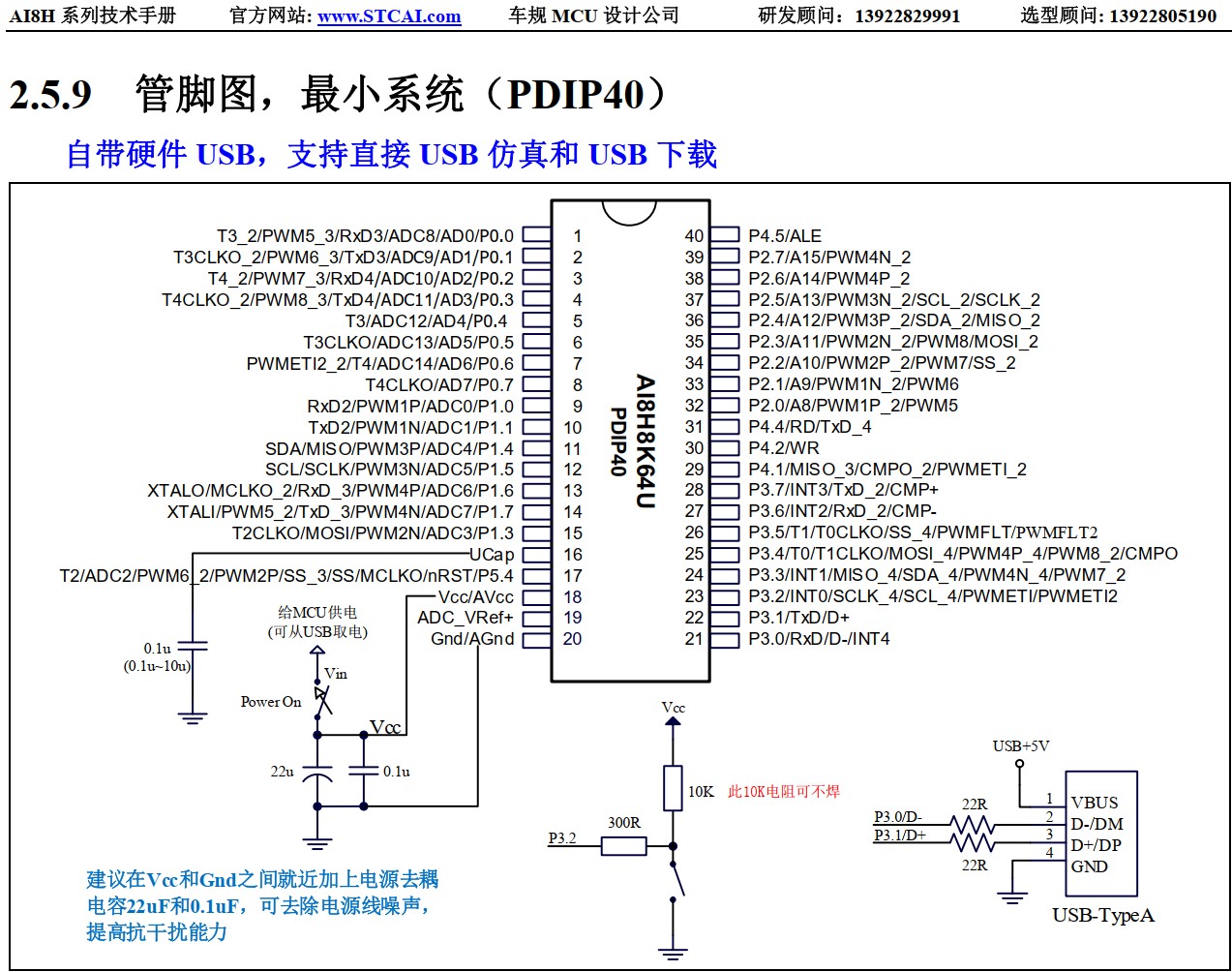

原理图附在PDF上。

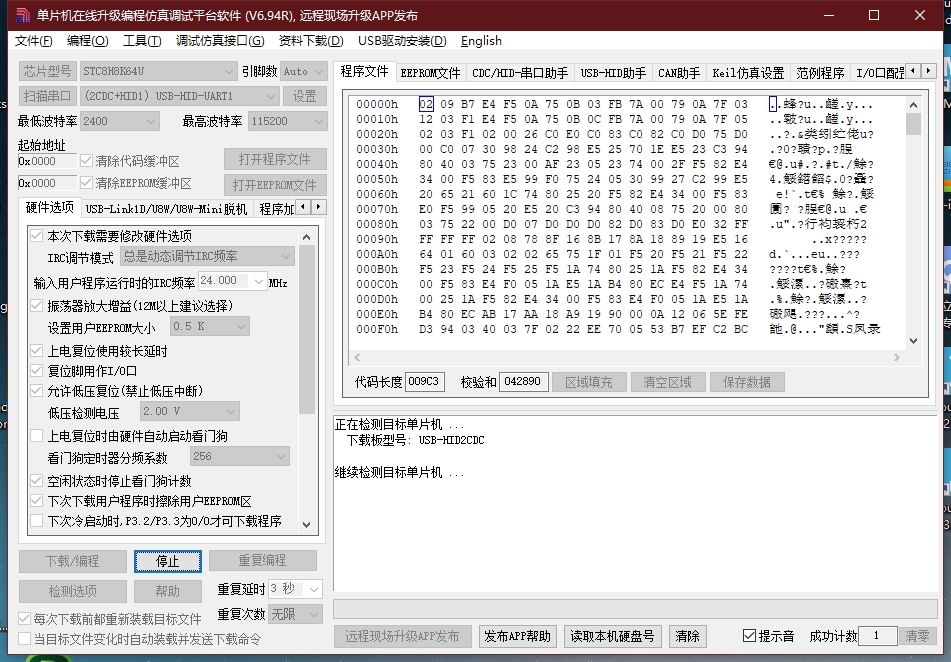

下载界面按P32按键接地无反应

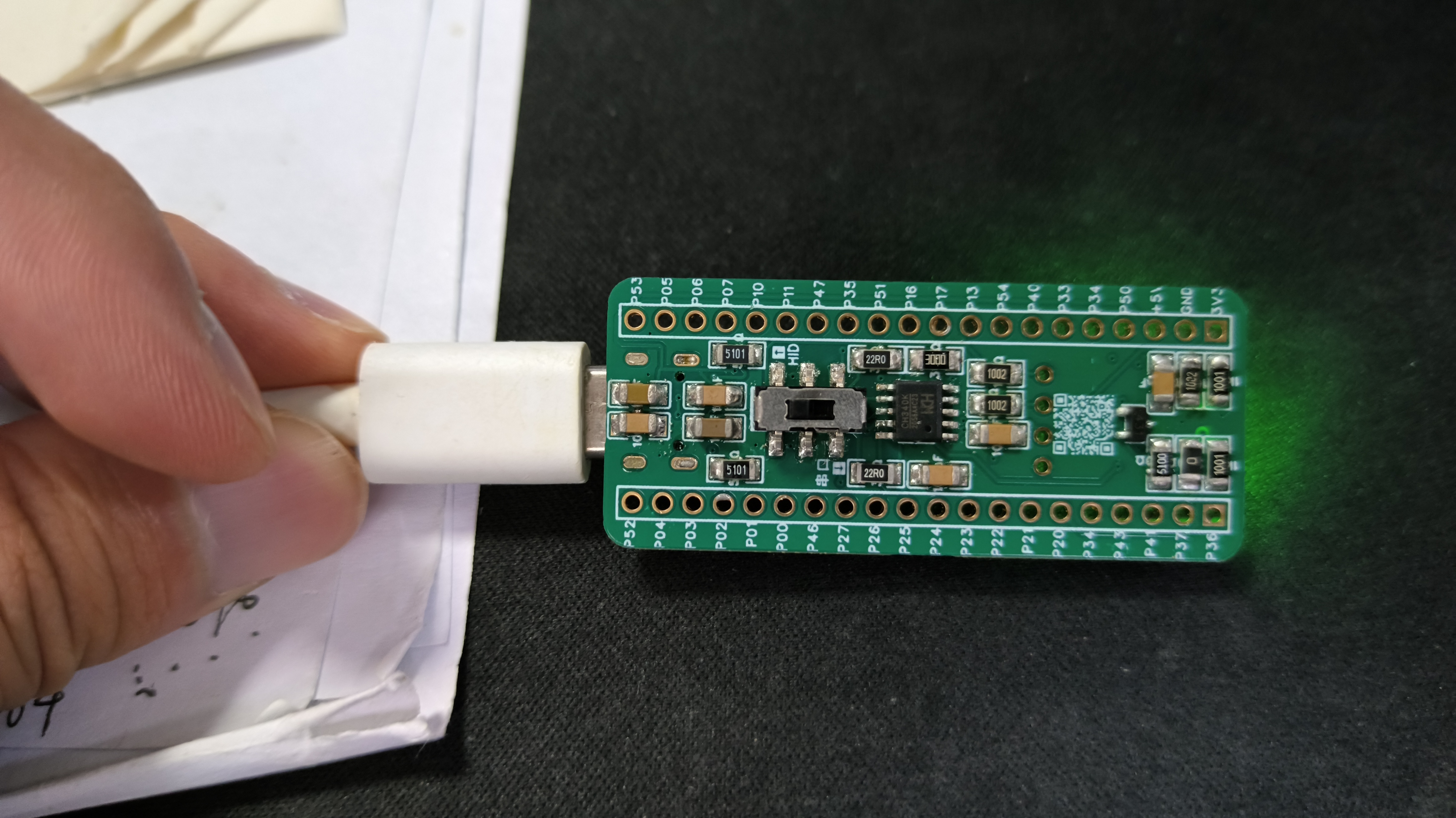

USB开关拨到HID

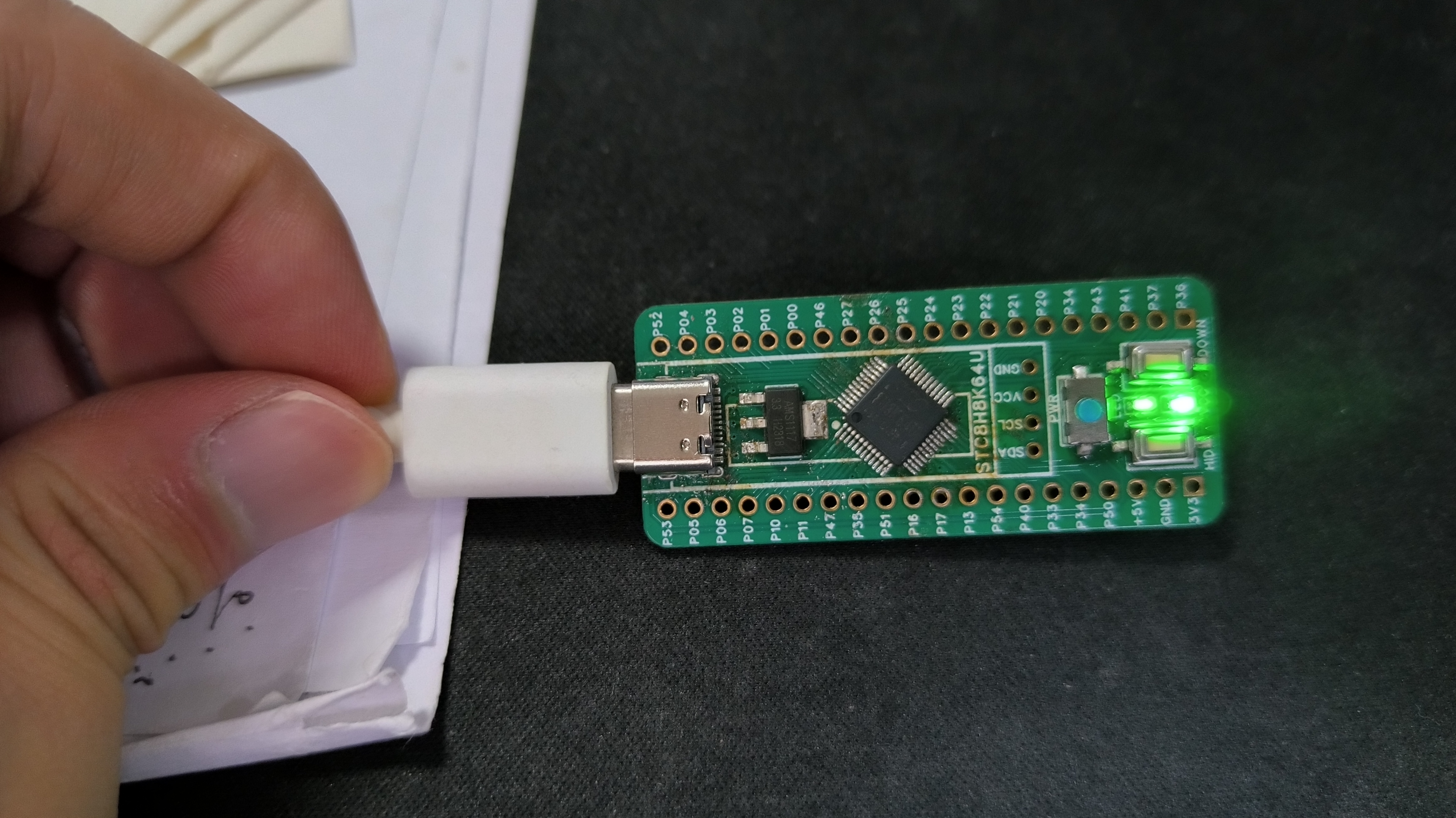

USB开关拨到串口

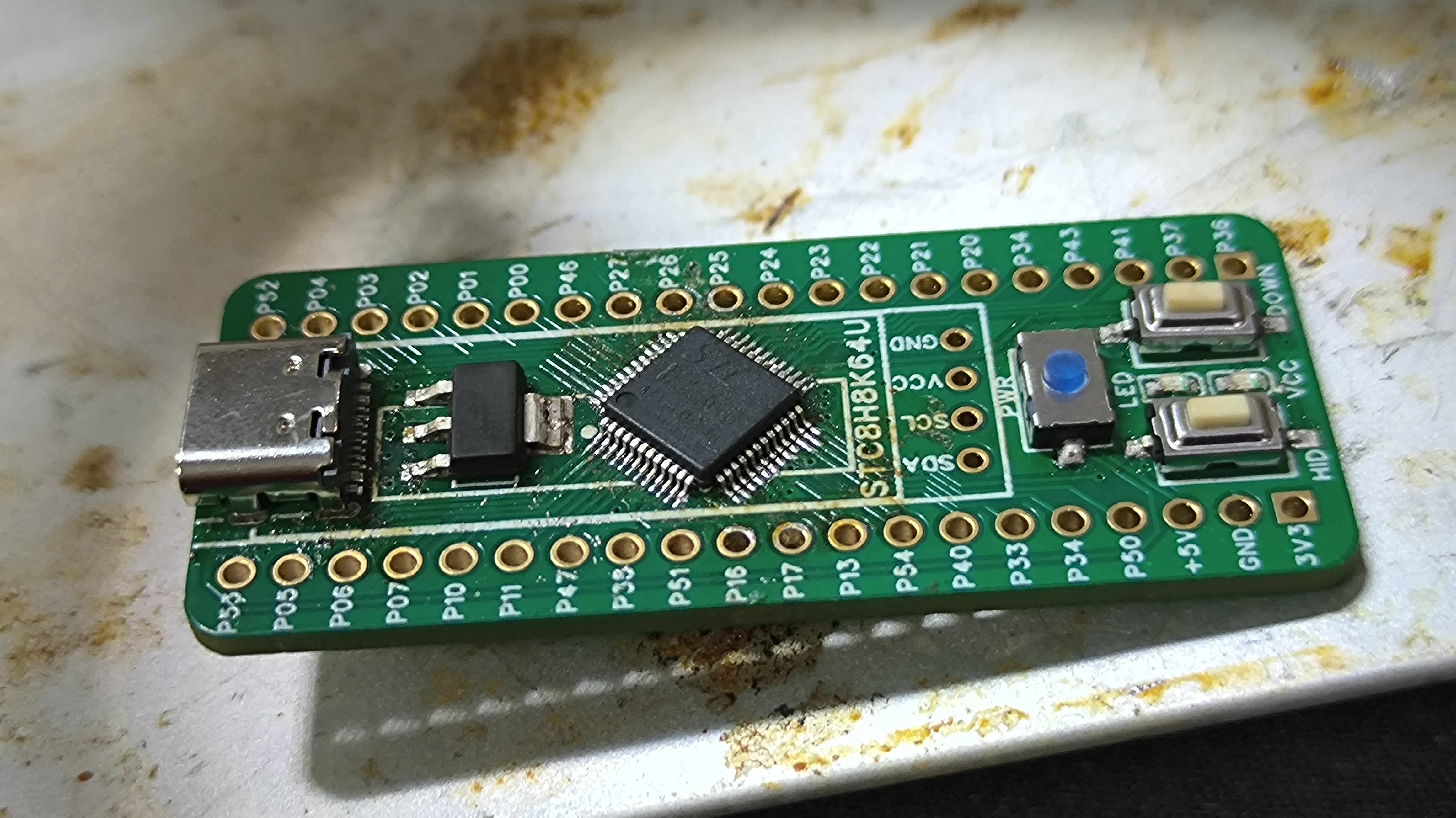

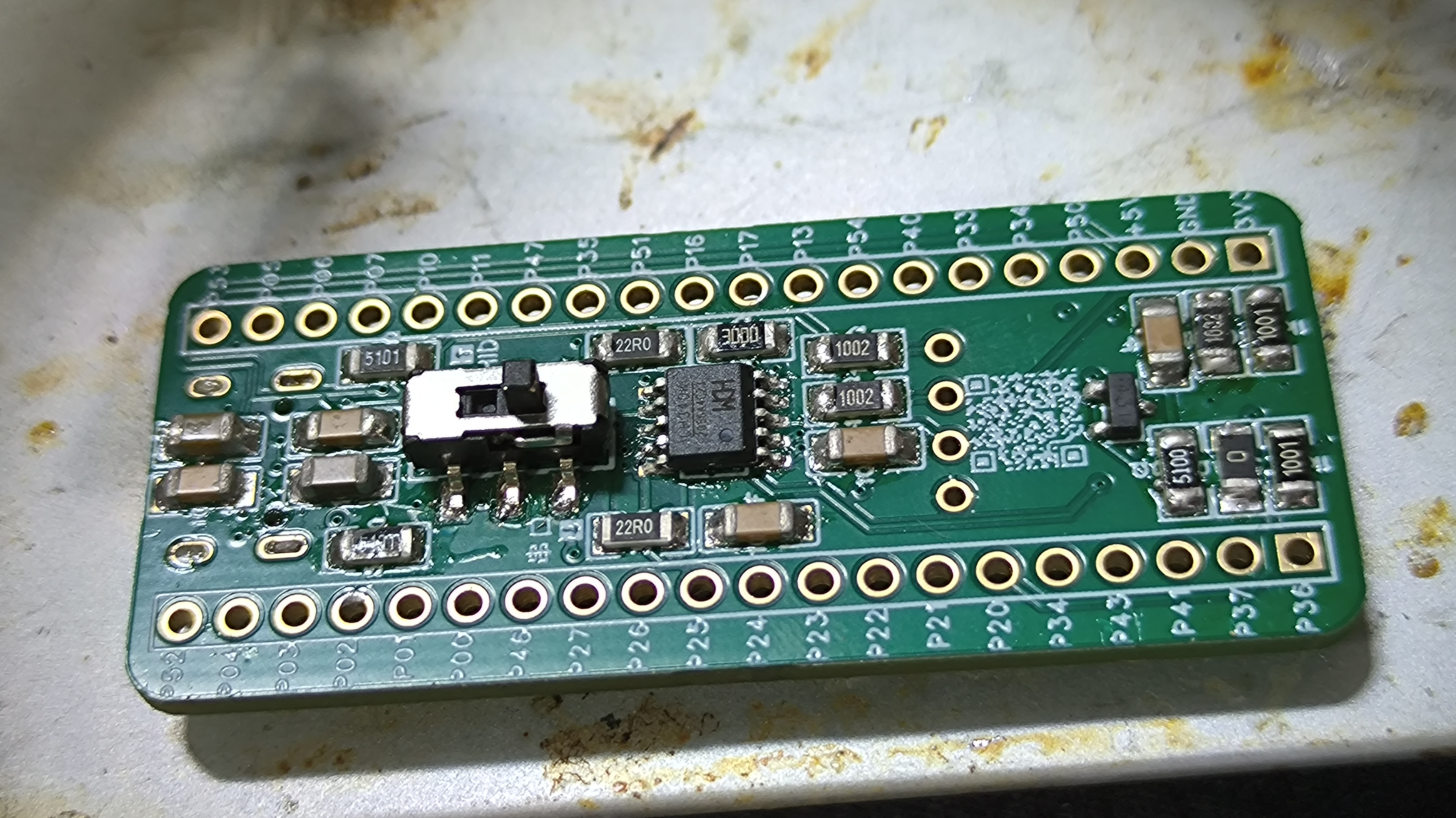

板子反面

板子正面

蓝色按键是接USB5V的常闭开关

拨动开关是切换HID直连和CH340K串口

SCH_Schematic1_1-P1_2024-09-28.pdf (268.76 KB, 下载次数: 100)

2024-9-28 08:53 上传

点击文件名下载附件
原理图

神***

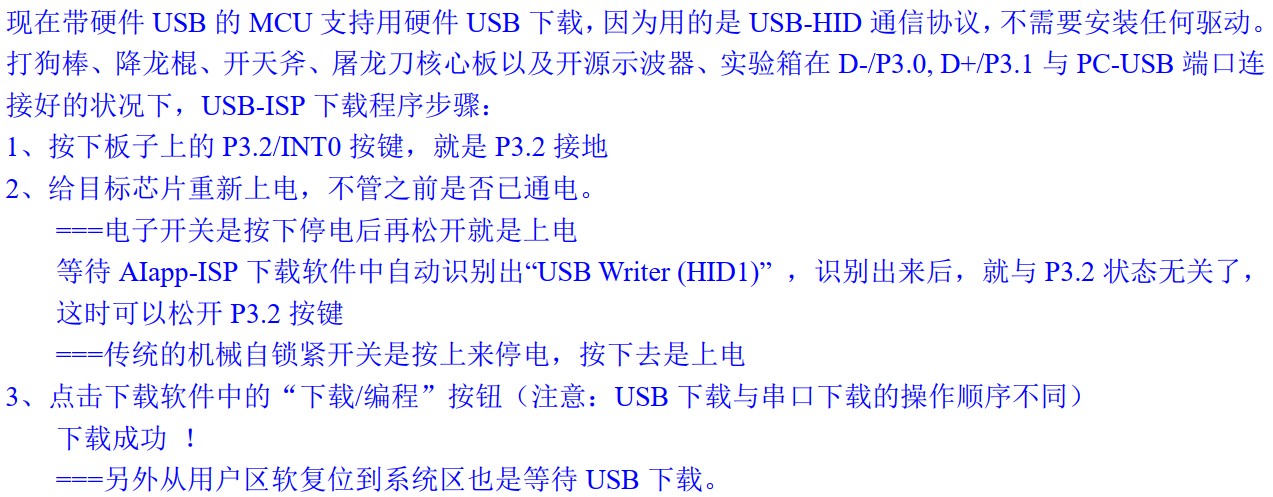

1，利用 8H8K64U的自带硬件USB下载






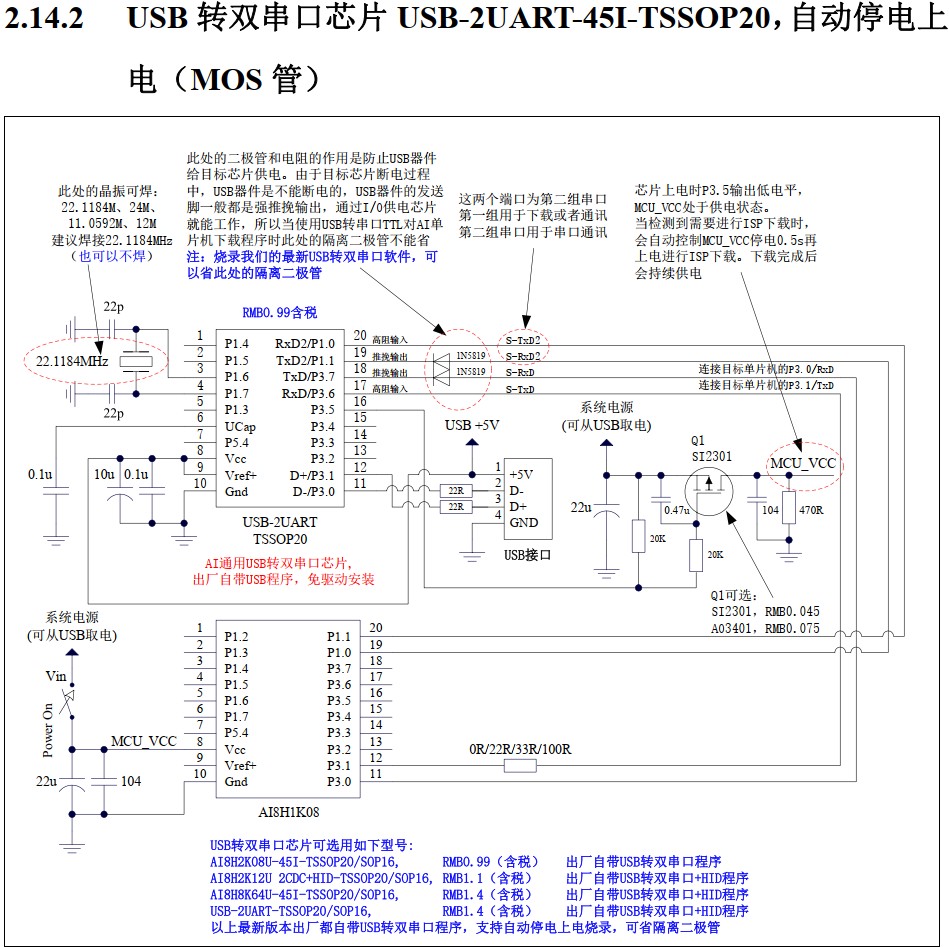

2，利用 RMB1.1 的 8H2K12U-SOP16 对其他芯片自动停电上电下载




3，利用 RMB0.95 的 8H2K12U-SOP8 对其他芯片自动停电上电下载

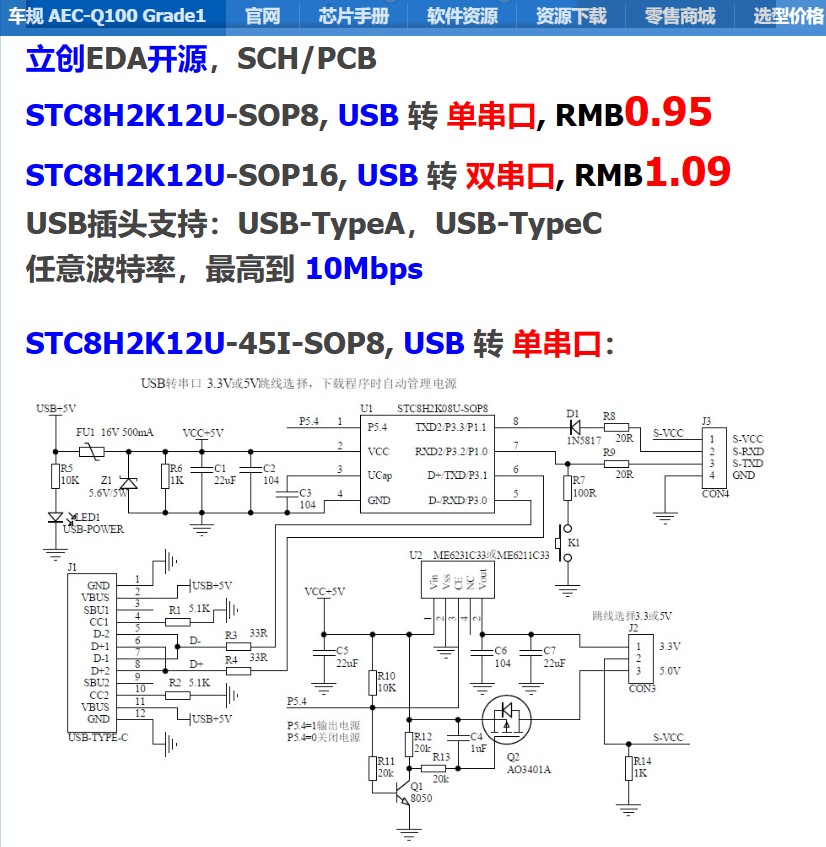

立创开源: USB 转 单串口 / 双串口@8H2K12U-SOP8/SOP16 - SCH/PCB EDA设计技术交流区 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

Debu***

开关拨到USB直接接单片机时，USB也接到了CH340K的串口上，不允许

so***

如果使用ch340下载必须有个上电过程进入系统ISP。按P32是进入USB下载模式吧。

lyag***

其实直接用USB下载不是更好一些，就是加多两个按键，一个P32，一个重启按键

51M***

Debu*** 发表于 2024-9-28 09:44
开关拨到USB直接接单片机时，USB也接到了CH340K的串口上，不允许

拨过去CH340K就断开了吧

51M***

so*** 发表于 2024-9-28 09:54
如果使用ch340下载必须有个上电过程进入系统ISP。按P32是进入USB下载模式吧。 ...

是整个系统断电重新上电，还是单独CH340，单独单片机断电重新上电？

51M***

lyag*** 发表于 2024-9-28 10:19
其实直接用USB下载不是更好一些，就是加多两个按键，一个P32，一个重启按键 ...

设计了串口为了可以搞搞上位机程序

so***

51MCU 发表于 2024-9-28 10:54
是整个系统断电重新上电，还是单独CH340，单独单片机断电重新上电？

单片机断电，CH340断电串口消失怎么开始下载

51M***

so*** 发表于 2024-9-28 11:30
单片机断电，CH340断电串口消失怎么开始下载

那就是我的电路画错了，常闭开关按一下直接把5V关断了。但是另一边的HID又不能下载是什么原因？

Debu***

51M*** 发表于 2024-9-28 10:51
拨过去CH340K就断开了吧

USB是断开了，可串口还接着，CH340的TXD还是推挽输出1，直接把D-上拉了，然后就无法进入下载状态，USB也无法工作
