关于比较器做输出短路保护功能的问题

打卡等级：初来乍到
打卡总天数：3
最近打卡：2024-09-26 16:02:26

4 主题	7 回帖	100 积分

积分: 100

发表于 2024-9-26 15:13:41 | 显示全部楼层 |阅读模式

本帖最后由 DebugLab 于 2024-9-26 15:15 编辑

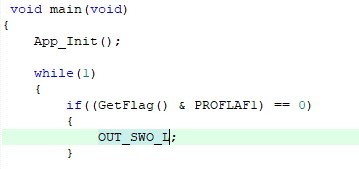

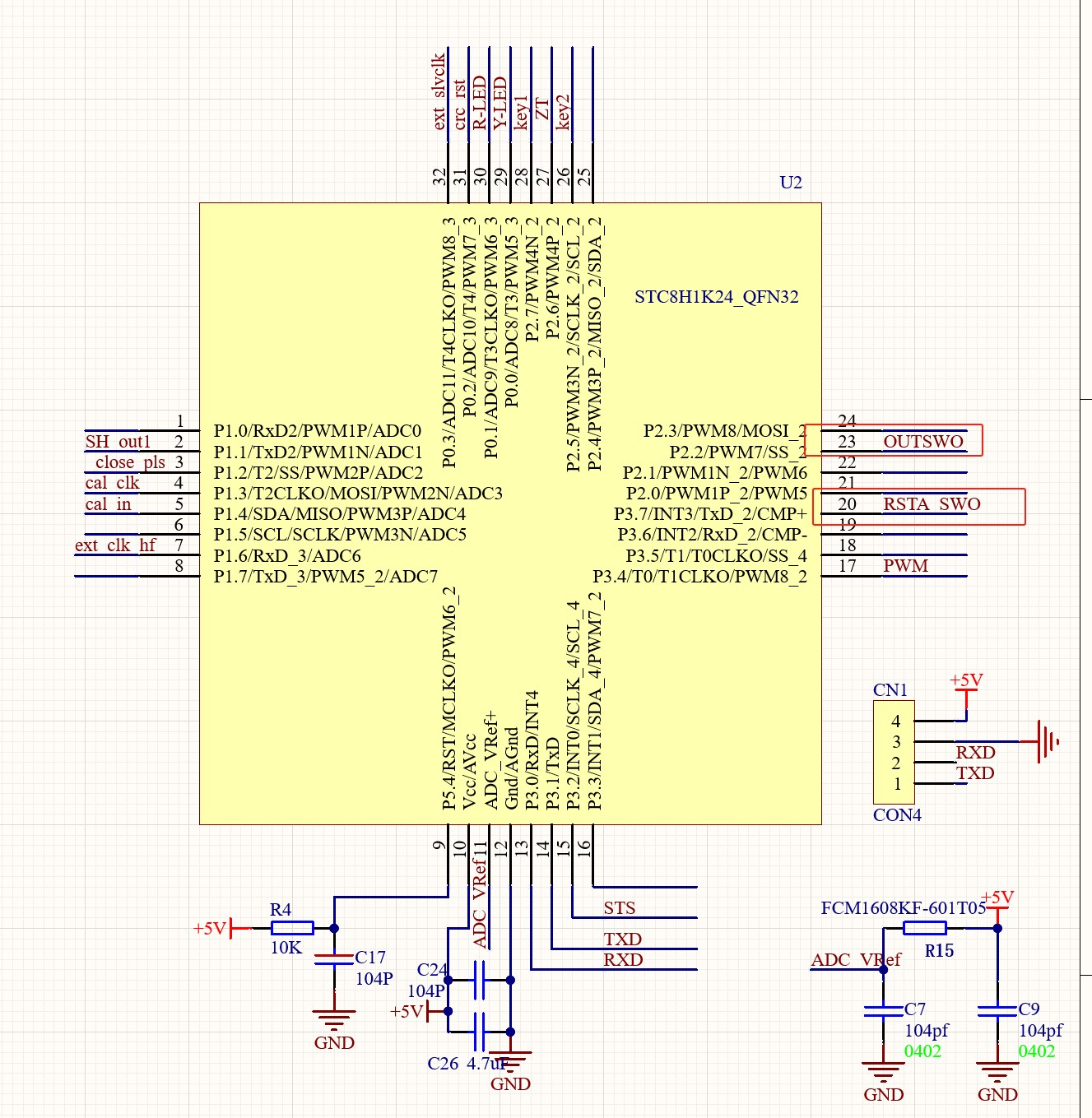

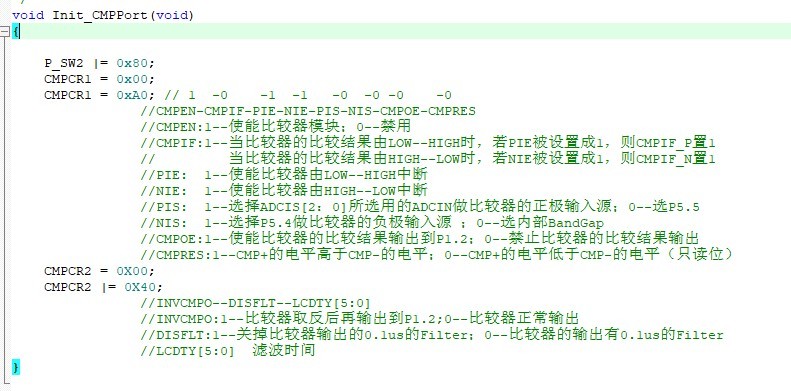

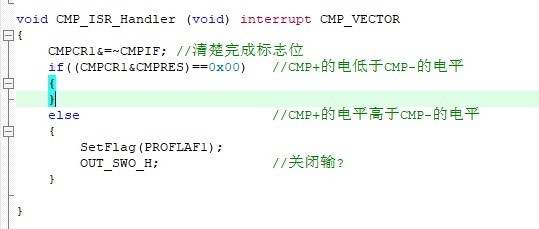

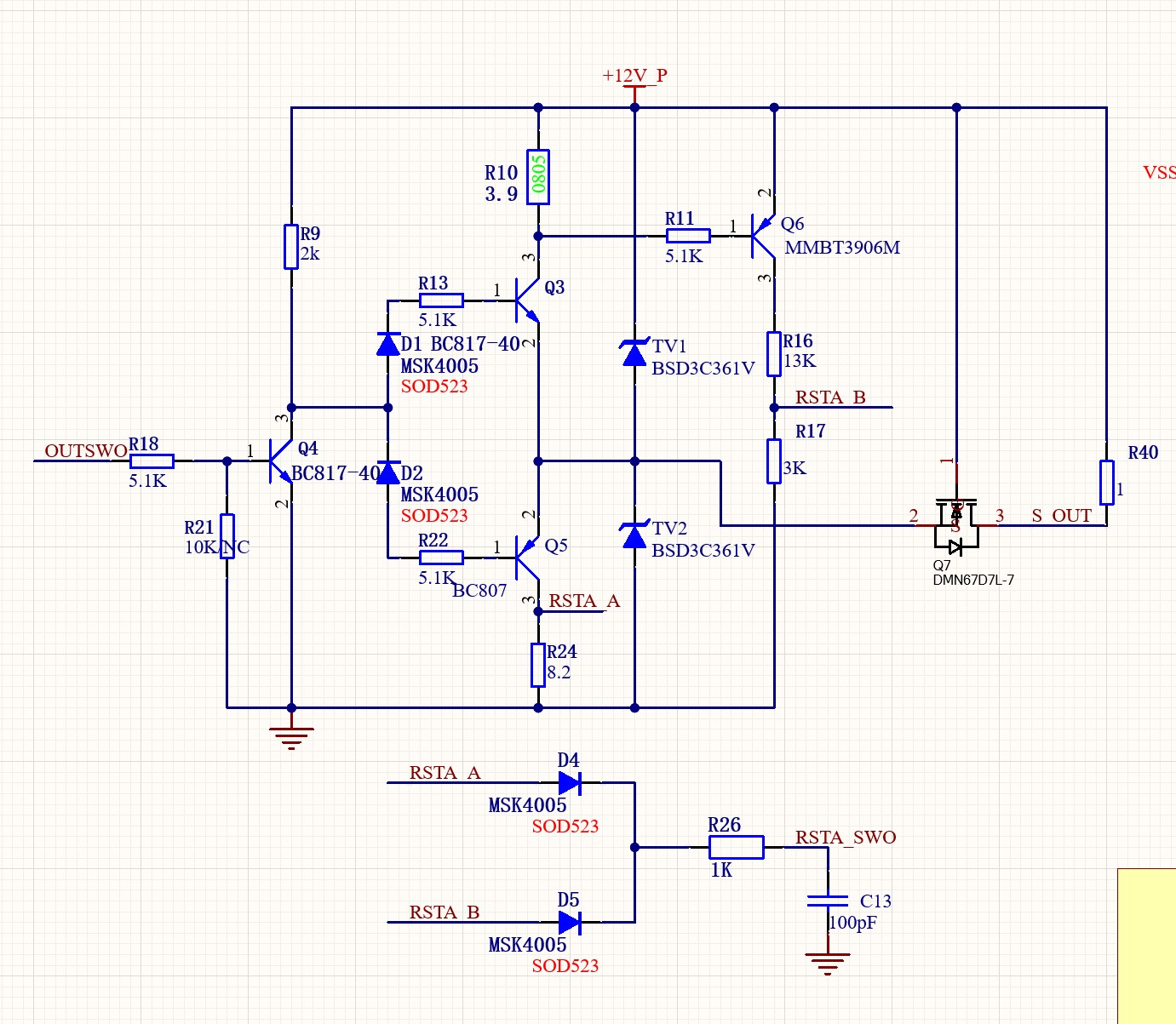

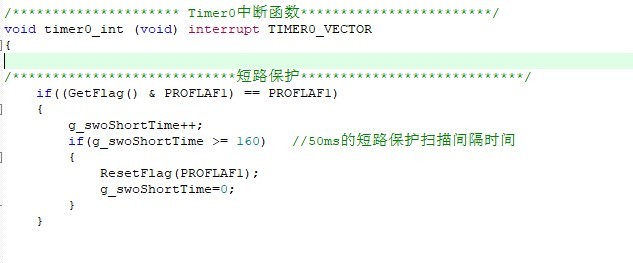

最近在做一个推挽输出的电路，在做短路保护功能，单片机用的是AI8H1K24，使用P3.7口作为短路保护监测点，内部1.2V做参考电压，电压超过1.2V是输出关闭，160ms后输出开启，若检测点还是超过1.2V，再次关闭输出，测试的时候R40用滑动变阻器来测试，逐渐减小阻值，增大负载电流的时候，功能是正常的，可以正常关闭输出，起到保护输出电路的作用，但是将负载电流瞬间调节到1A的时候，则来不及关闭输出，R24的电阻直接烧掉，吗，没有马上断电的情况下还会将R10也一起烧了，希望大家帮忙指导下，这个是程序响应速度不够来不及关闭输出，还是硬件电路设计的问题，谢谢！







回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：481
最近打卡：2025-06-29 12:34:20

已绑定手机

81 主题	5220 回帖	9304 积分

DebugLab

积分: 9304

发表于 2024-9-26 15:17:29 | 显示全部楼层

图腾柱接MOS的G极呀

DebugLab

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：3
最近打卡：2024-09-26 16:02:26

4 主题	7 回帖	100 积分

积分: 100

发表于 2024-9-26 15:26:27 | 显示全部楼层

Debu*** 发表于 2024-9-26 15:17
图腾柱接MOS的G极呀

接G极是不是就做不了推挽输出电路了，这么做之前是为了如果输出外接上拉的电源没有断电，但是电路系统已经断电的时候，会有电流从负载进来

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：508
最近打卡：2025-06-28 10:05:05

已绑定手机

已实名认证

113 主题	2423 回帖	6157 积分

积分: 6157

发表于 2024-9-26 16:34:03 | 显示全部楼层

你的CMP输入接的电容是不是有点大了？
可以试试给电容拆了，不然电压升高会有迟滞。
信号上升的比较快，如果处理不及时就有可能烧毁。

并且，可以使用示波器再次检测以下突然短路过程，看看CMPO（寄存器中开始，这个是比较器直接输出脚）是否有输出变化

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：466
最近打卡：2025-06-28 08:43:57

5 主题	297 回帖	2324 积分

积分: 2324

发表于 2024-9-26 16:45:38 | 显示全部楼层

这个电路不是应该控制栅极吗？

回复支持反对

使用道具举报送花

打卡等级：初来乍到
打卡总天数：3
最近打卡：2024-09-26 16:02:26

4 主题	7 回帖	100 积分

积分: 100

发表于 2024-9-26 17:00:17 | 显示全部楼层

王*** 发表于 2024-9-26 16:34
你的CMP输入接的电容是不是有点大了？
可以试试给电容拆了，不然电压升高会有迟滞。
信号上升的比较快，如 ...

后面的RC已经去掉了，还是有问题

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：107
最近打卡：2025-06-29 17:17:29

75 主题	6164 回帖	1万积分

积分: 12946

发表于 2024-9-27 17:53:37 | 显示全部楼层

开比较器中断，中断优先级设置为最高，响应时间能做到us级别的。
烧电阻，要看电阻的功率、耐冲击能力。使用10W或以上的电阻不容易烧。

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：319
最近打卡：2025-06-28 07:40:42

0 主题	206 回帖	1788 积分

积分: 1788

发表于 2024-9-27 19:57:36 | 显示全部楼层

本帖最后由大叶子于 2024-9-27 20:01 编辑

瞬间1A,你的浪的，很大嘛，电路中，加个稳压管，怎么样？，减轻电路中，元器件压力呀

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：319
最近打卡：2025-06-28 07:40:42

0 主题	206 回帖	1788 积分

积分: 1788

发表于 2024-9-27 20:11:19 | 显示全部楼层

再不行，电路前端再中加个自恢复保险管

回复支持反对

使用道具举报送花
