8G1K08A-8PIN 串口复用问题请教

深***

各位好，
    目前我在使用 8G1K08A-8PIN这颗芯片做产品，由于对单片机不是很熟悉，还请指导。

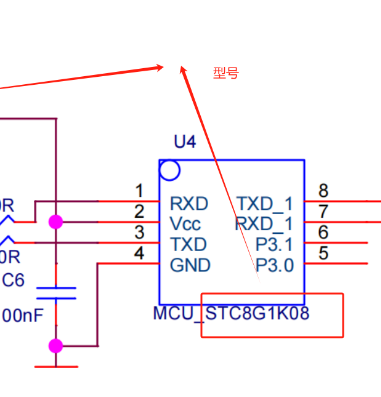

    目前我的原理图如下，


    1和3脚需要接一个串口外设，7和8脚用于和主机通信下发和上行串口信息。 5和6用来连接。1和3收到数据在发给7和8 ，所以可以做动态切换复用。应该能做到

    目前我尝试下载库函数和例程代码，但是没有将串口切换为对应引脚的宏定义 。 我能看到的是，没有对应的引脚复用，


UART1_SW(UART1_SW_P30_P31);        //UART1_SW_P30_P31,UART1_SW_P36_P37,UART1_SW_P16_P17,UART1_SW_P43_P44
复制代码

   我想请教，怎么样实现引脚的正确复用呢？具体流程是什么样的呢？我是不是下载错库了？

王***

你好，请使用这个代码进行配置，这个型号的配置在库函数中似乎是没有的

void PortSwitch(void)
{
        P_SW1 = (P_SW1 & ~0xc0) | 0x80;                //UART1/USART1: RxD(P5.4), TxD(P5.5)
}
复制代码

深***

您好 我查看手册 找到对应的方法了 感谢

深***

请教一下这里的 EA=1是什么意思呢？

u8        i;

        EAXSFR();                /* À©Õ¹¼Ä´æÆ÷·ÃÎÊʹÄÜ */
        GPIO_config();
        UART_config();
        EA = 1;
复制代码

深***

还有一个问题 我在这过程中需要将串口在13和78之间来回切换，是否需要额外的操作呢？ 必须去去初始化？

邮***

深渊 发表于 2024-9-25 22:58
请教一下这里的 EA=1是什么意思呢？

总中断开关

深***

感谢

邮***

深渊 发表于 2024-9-25 23:00
还有一个问题 我在这过程中需要将串口在13和78之间来回切换，是否需要额外的操作呢？ 必须去去初始化？ ...

波特率一样，只切换端口就可以了

王***

深*** 发表于 2024-9-25 23:00
还有一个问题 我在这过程中需要将串口在13和78之间来回切换，是否需要额外的操作呢？ 必须去去初始化？ ...

不用重新初始化，初始化一次就够了
直接操作P_SW1，这里面有关于切换引脚的位，操作了以后自然就切换过去了

深***

好的 感谢
