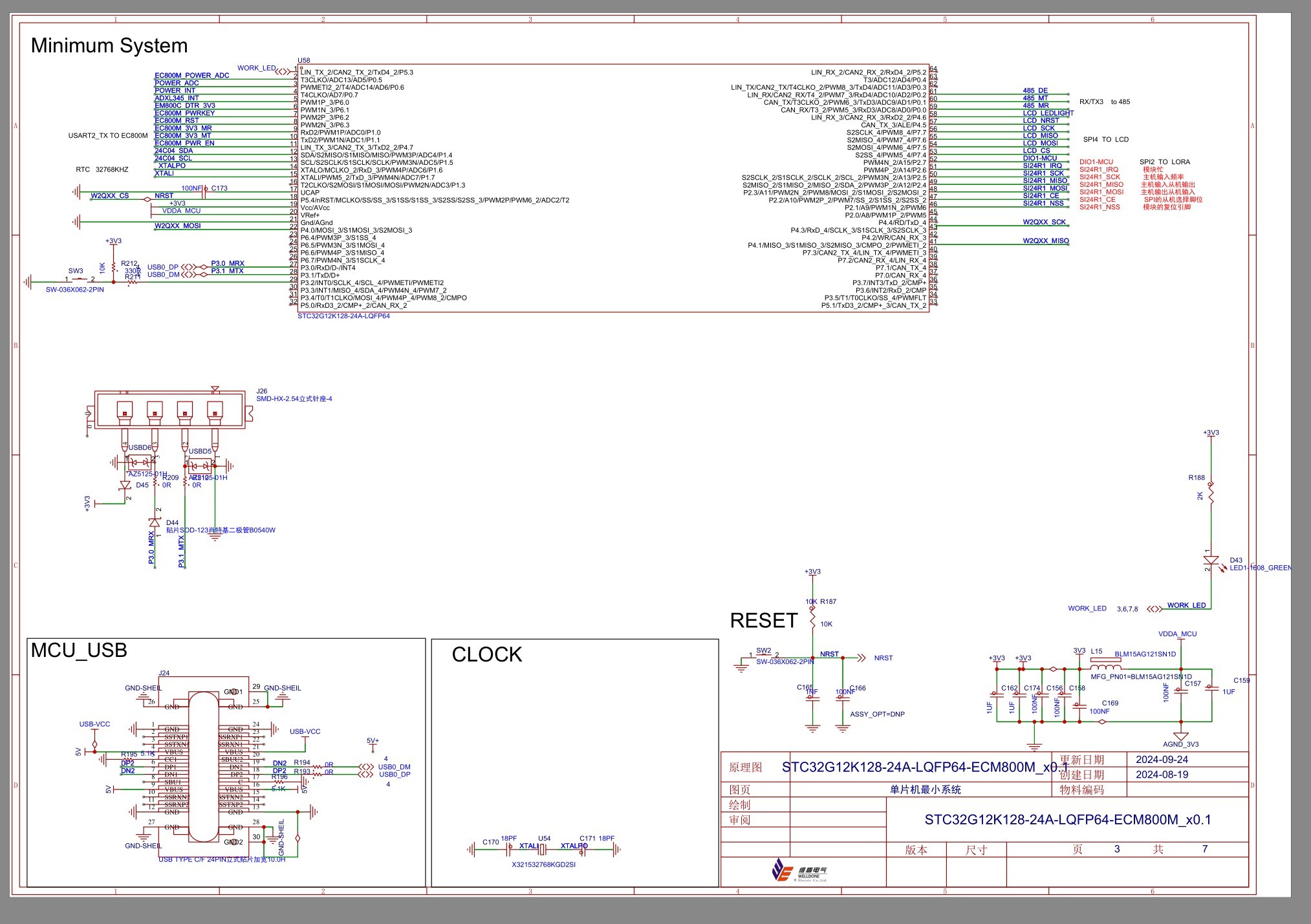

32G12K128-24A-LQFP64原理图是否有问题

Osc*** · 发表于 2024-9-25 07:43:11

本帖最后由 DebugLab 于 2024-9-25 09:08 编辑

用到了三个串口；一组用于模块通讯  用的是RXD2/TXD2       9PIN、10PIN

                           一组用于485通讯用的是RXD3/TXD3       59PIN、60pin
用了三个SPI通讯    一组 47pin至50pin
                              一组 53pin至56pin
                              一组 18、22、41、43 原理图图是否有问题

Debu*** · 发表于 2024-9-25 09:13:42

USB信号线串33Ω电阻
nRST，n小写
P30打开内部4K上拉
P31推挽输出

乘风*** · 发表于 2024-9-25 09:13:43

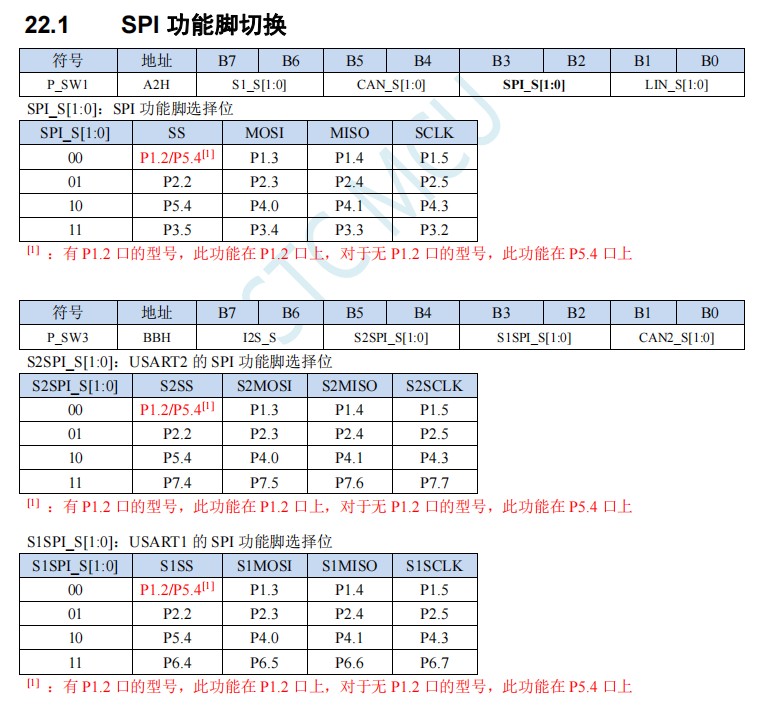

三路SPI如果打算同时使用的话，分别选用独立SPI、S1SPI、S2SPI不同组的接口

Osc*** · 发表于 2024-9-25 10:14:22

本帖最后由 Oscar 于 2024-9-25 10:18 编辑

乘风*** 发表于 2024-9-25 09:13
三路SPI如果打算同时使用的话，分别选用独立SPI、S1SPI、S2SPI不同组的接口

三路同时使用；
SPI_S[1:0]=01
使用的是P2.2 P2.3 P2.4 P2.5

S2SPI_S[1:0]=11
使用的是 P7.4 P7. P7.6 P7.7

S1SPI_S[1:]=10
使用的 P5.4 P4.0 P4.1 P4.3

Osc*** · 发表于 2024-9-25 10:19:24

Debu*** 发表于 2024-9-25 09:13
USB信号线串33Ω电阻
nRST，n小写
P30打开内部4K上拉

好的感谢
