今天郁闷了.之前短接都没烧单片机,今天不懂怎么烧了,烧冒烟了,3.3v还能正常工作

vb2***

之前stc8g1k08a 烧冒烟了.都没有坏..

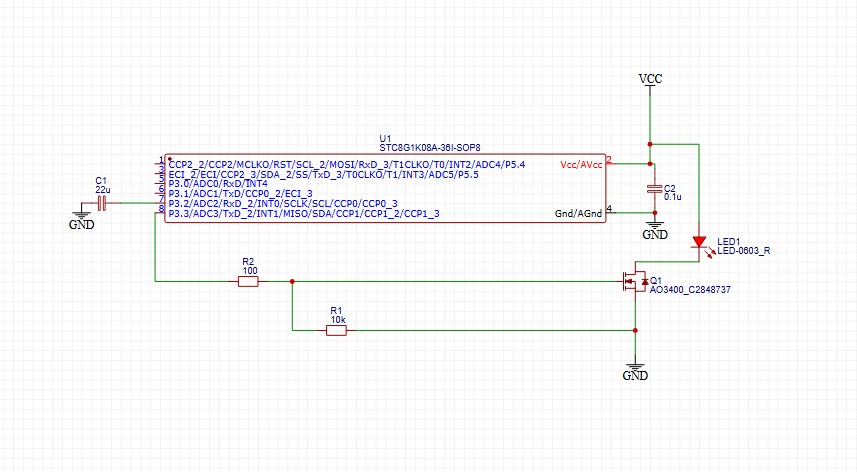

今天拿可调电源输出一个4.2v  12A的电流点亮LED ..直接2秒就挂了,,
是电路哪里有问题吗?
mos不是3400    ,,是nce 3080K
stc的单片机真的超强,,已经都烧冒烟了. 5v确确实实烧坏了(由于我电路弄错).
但是,,但是,,,,但是,,,3.3v还是正常工作...

so***

这个不大可能会烧啊，会不会进入保护模式了

一笔***

看这电路不太可能烧

vb2***

so*** 发表于 2024-9-22 22:18
这个不大可能会烧啊，会不会进入保护模式了

我也觉得不可能会烧

保护模式怎么退出哦?
我试试
关键我用万用表测量都没问题

神***

神***

楼主学会 认真画原理图

晓***

是不是用了比较辣鸡的杜邦线连接了单片机的GND

jw***

是不是电源高了？

mtia***

你这个电路应该不是单片机挂了，查下LED是不是烧了，LED上没加限流电阻，MOS一导通，12A的电流直接加到LED上了

liuzon***

LED要加限流电阻，否则烧毁。
