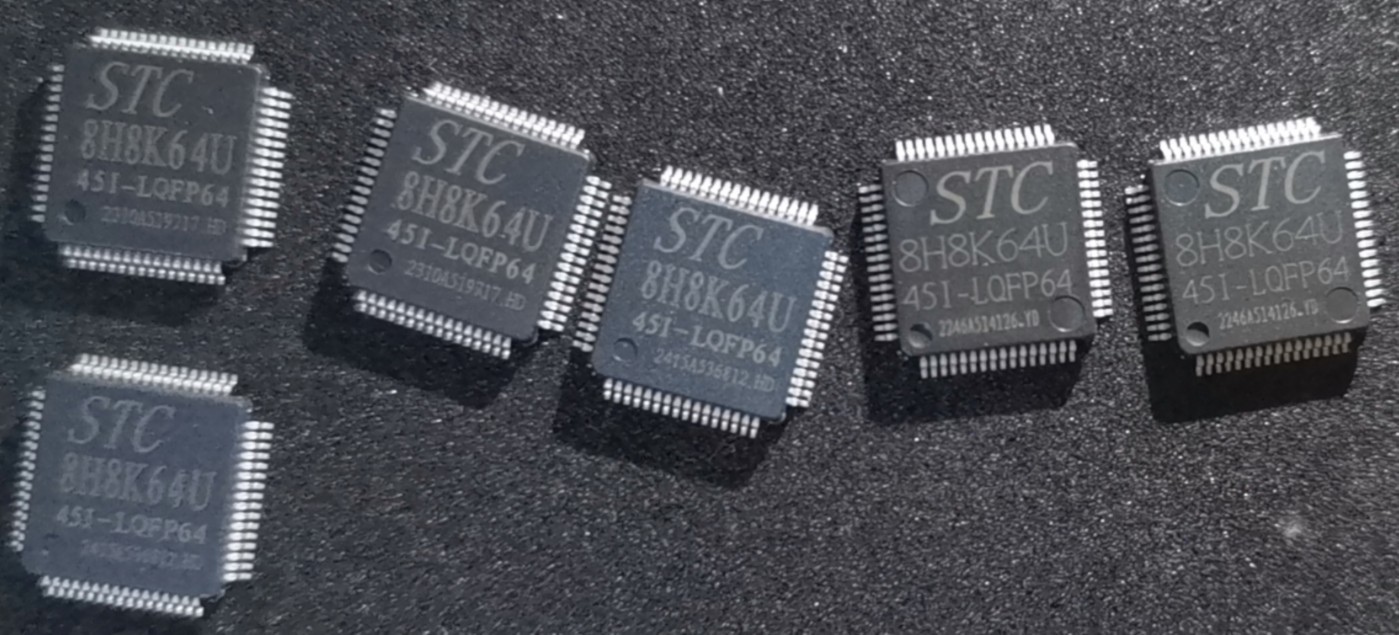

8H8K64U外部48M晶振无法正常工作 | 45MHz以下，常用40MHz

神*** · 发表于 2024-9-16 13:02:56

gxy*** 发表于 2024-9-16 13:00
是这样的我有几个红外发射板几个接收板原理图和pcb都一样（mcu和晶振相对位置，走线）最多可能铺铜 ...

那就是部分超频到 48MHz, 可以满足你超频的需求，
还有部分只能 45MHz以下的，你可以做其他用途


神*** · 发表于 2024-9-16 13:04:05

gxy*** 发表于 2024-9-16 13:01
主要是看到晶振都起振了不应该就没问题吗

晶振是晶振，CPU 是CPU, MCU 是一个大系统

gxy*** · 发表于 2024-9-16 13:38:33

神*** 发表于 2024-9-16 13:04
晶振是晶振，CPU 是CPU, MCU 是一个大系统

好的我将CLKDIV =0x02; 进行2分频就正常了

小涵*** · 发表于 2024-9-16 13:43:39

超过官方推荐频率了还能使用，666

gxy*** · 发表于 2024-9-16 13:47:58

小涵*** 发表于 2024-9-16 13:43
超过官方推荐频率了还能使用，666

的确是这样

Debu*** · 发表于 2024-9-16 16:57:27

gxy*** 发表于 2024-9-16 13:47
的确是这样

主时钟不要超过最大额定频率，受FLASH读取速度限制，FLASH最大读取速度受芯片版本和制造误差等因素影响，主时钟超过最大额定频率就算能用也是不稳定的

Debu*** · 发表于 2024-9-16 17:01:39

gxy*** 发表于 2024-9-16 13:38
好的我将CLKDIV =0x02; 进行2分频就正常了

可以的，没有设置等待时间（WTST）功能的型号，可以对主时钟分频（如果外部时钟或晶振频率固定不能更换的情况下）

神*** · 发表于 2024-9-16 17:56:25

他第一步 48MHz 就跑死了，就没机会跑后面软件设置的分频24MHz时钟了
1, 自己筛选
2，跑40MHz
3, 换管脚兼容的 32G12K128, 同频快5倍以上，完美解决
