音频用的XH2.54接口屏蔽线可以用来 传输USB信号吗

aho***

芯片在面板上，USB接口在机箱后面，
中间需要用线连接起来，长度约150mm，
打算用3P的XH接口线连接【D-, D+, Gnd】
发现音频用的3P屏蔽线很常见，
可以用在这上面吗?

神***

不用问，应该可以，见下图：

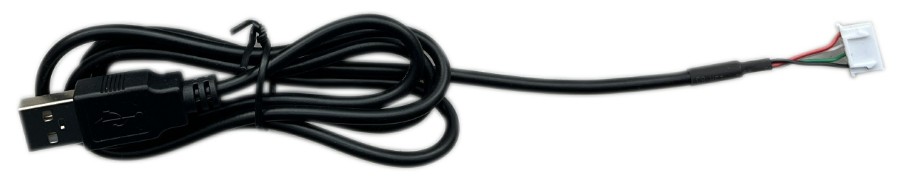

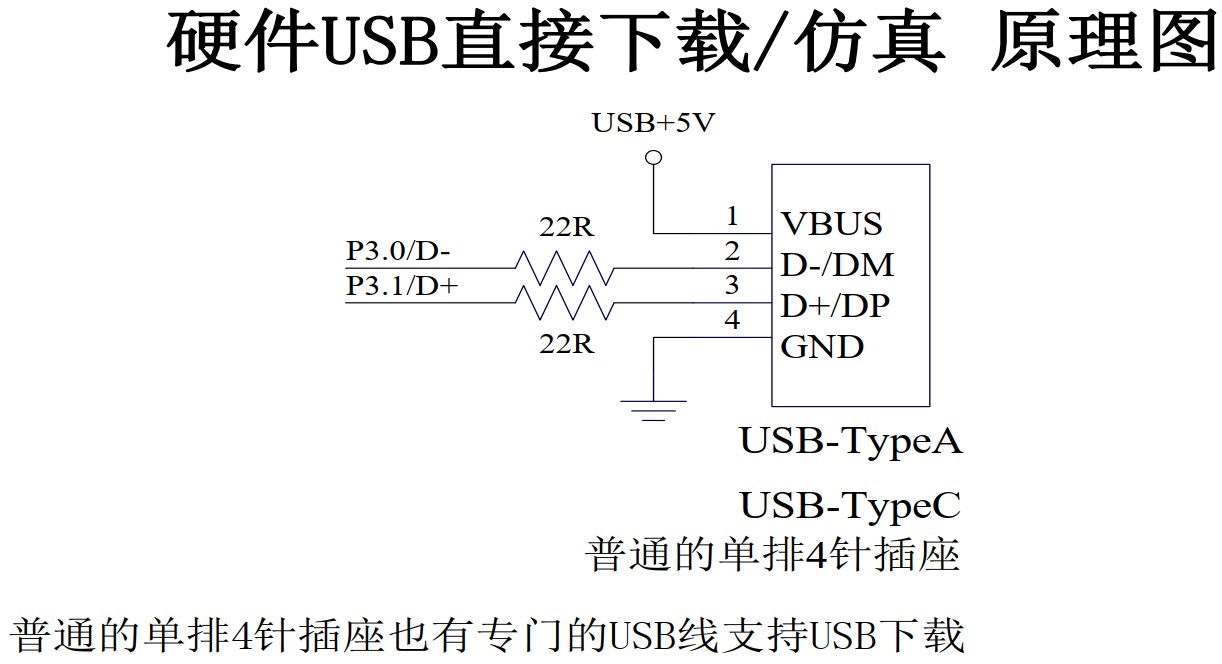

这条线接普通的单排2.54mm间距的插座，

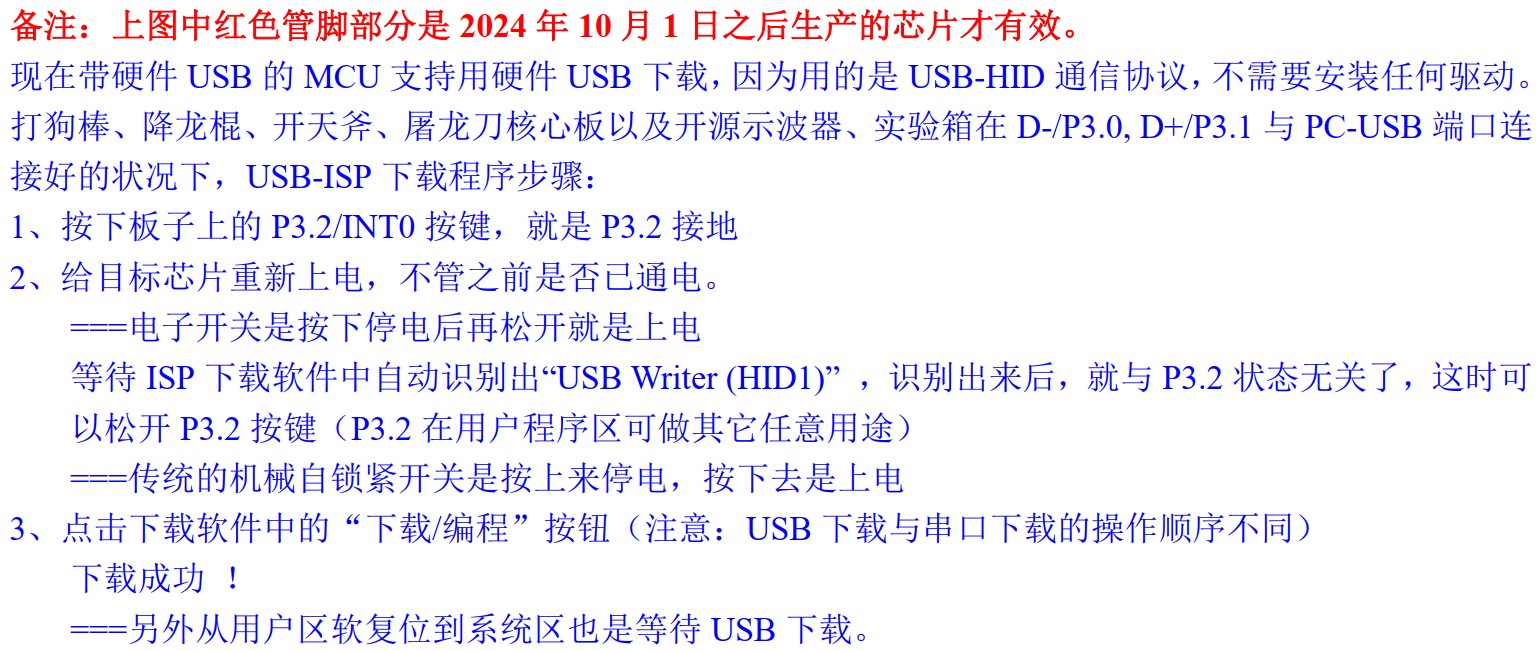

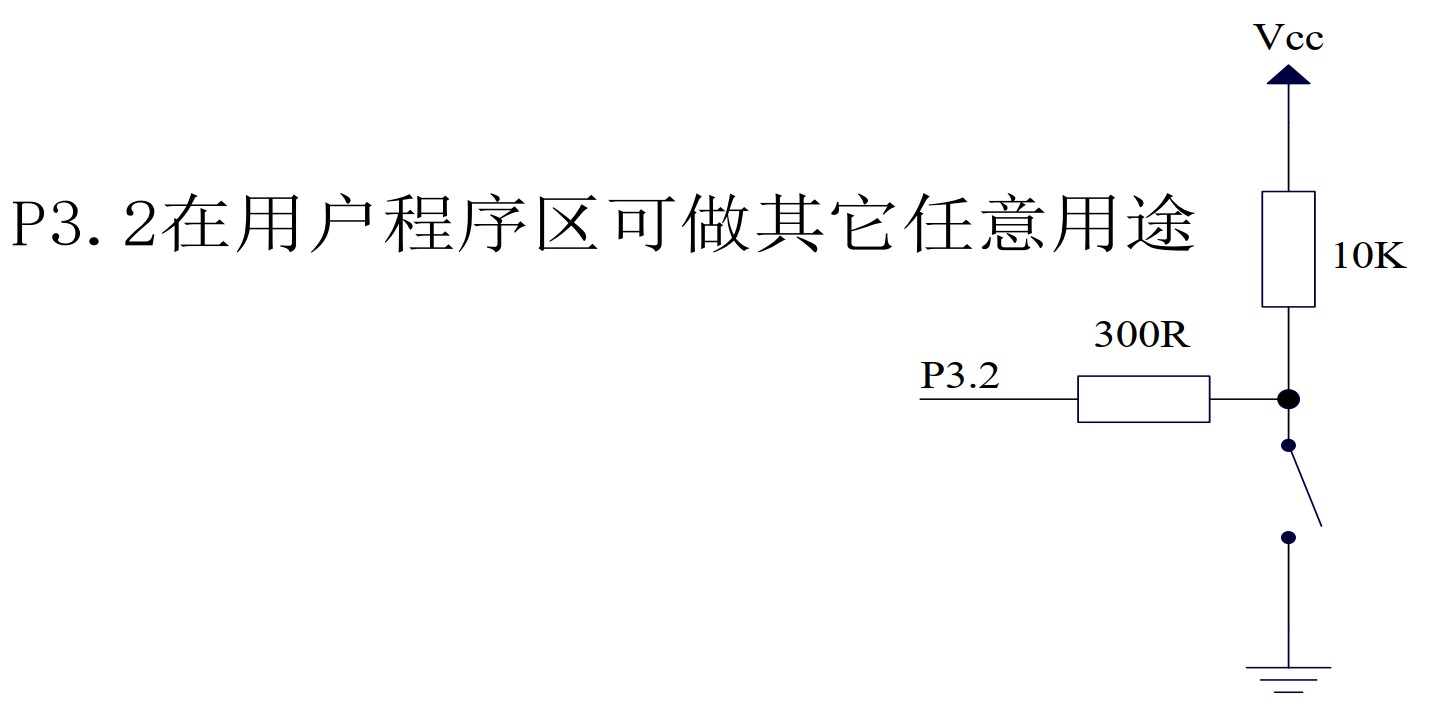

也可以USB下载/通信

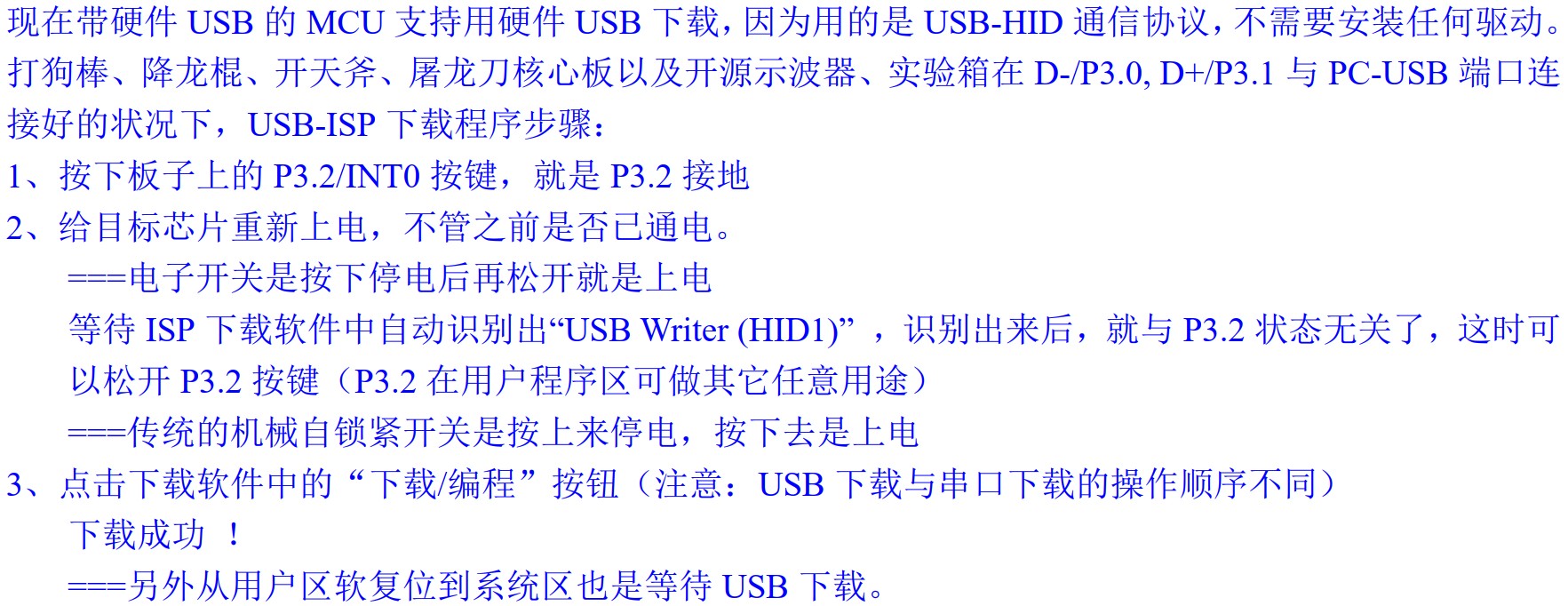

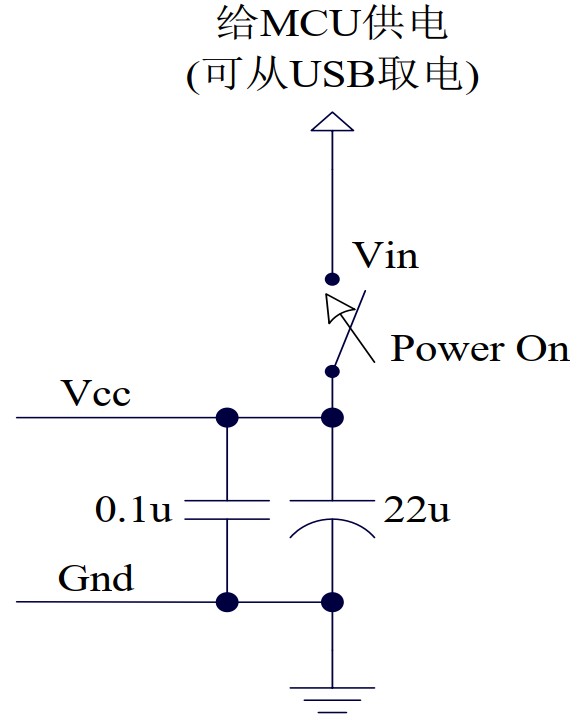

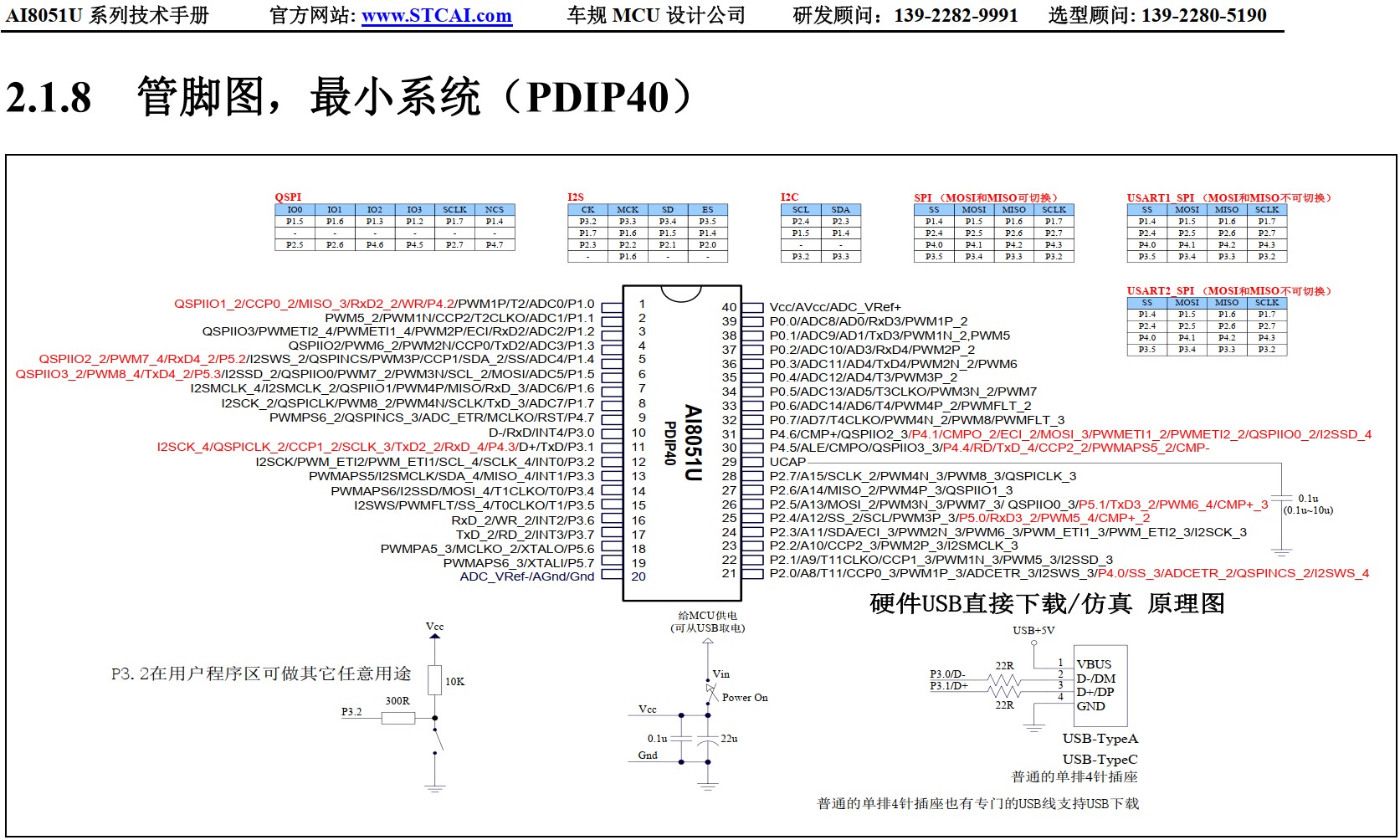

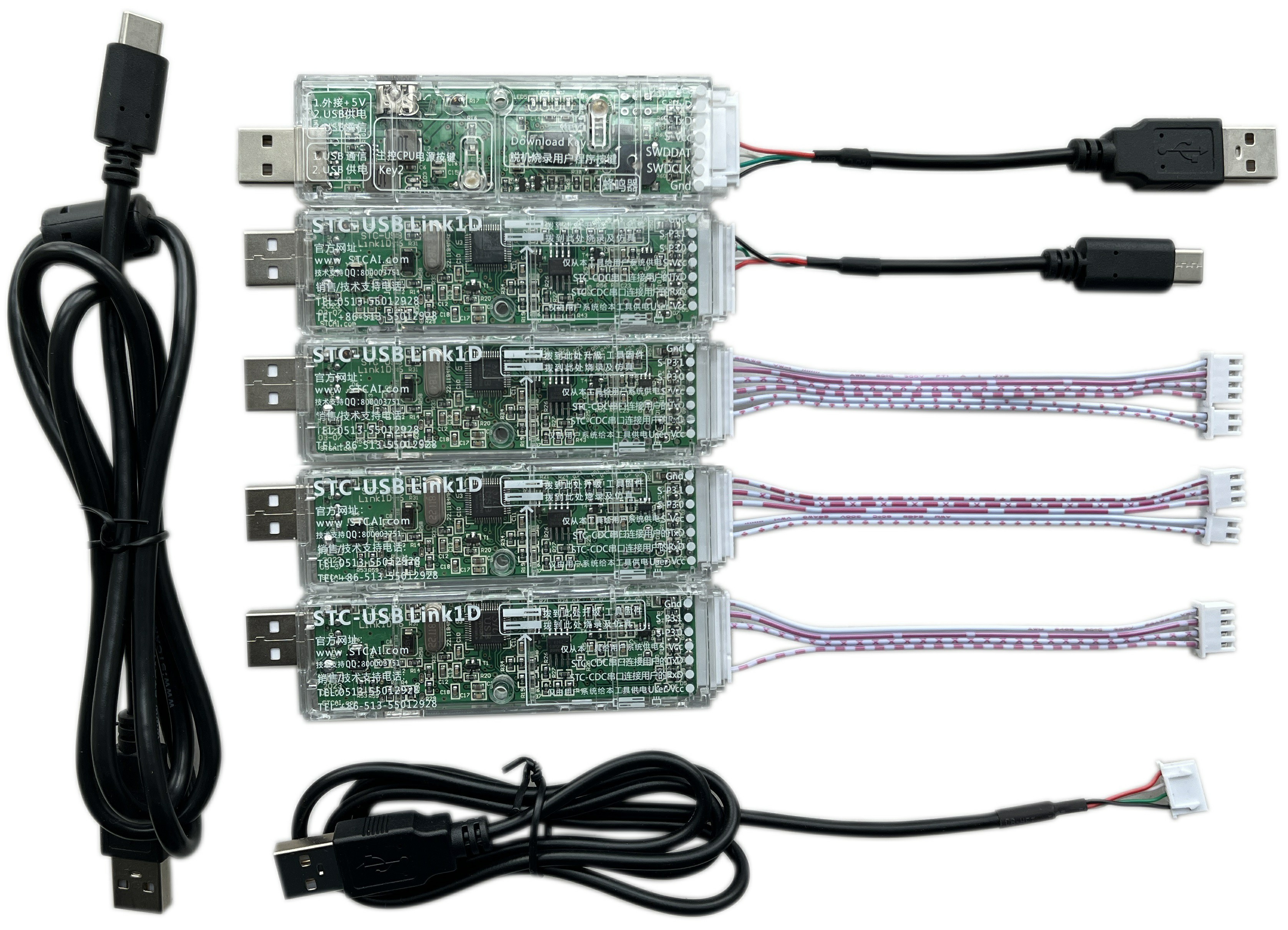

【新提醒】【USB Link1D】 仿真器/全自动烧录器，USB转双串口 的用法介绍 - 综合讨论 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

神***

神***

aho***

神*** 发表于 2024-9-16 08:50
不用问，应该可以，见下图：

这条线接普通的单排2.54mm间距的插座，

好的，谢谢！那就不用专门订制USB专用的线了

angm***

USB 电缆并非只有 4 根电线。
正确的 USB 电缆具有严格指定的芯线（铜）厚度（更厚并不意味着数据线更好）、隔离厚度、屏蔽和双绞线。
这些属性的组合导致电缆的阻抗。对于高速通信，例如 USB 2.0（高速模式），此阻抗必须在整个传输线
（从芯片到芯片）上保持一致。


USB 2.0 规范定义了 90 欧姆的差分特性阻抗。
如果 PCB、电缆、终端等的阻抗不匹配，则会发生反射。
过度反射会导致信号失真和封装损坏，从而导致通信不稳定或无法正常工作。

因此，如果您使用连续性测试仪测试电缆并且通过了测试，并不一定意味着 USB 通信也能正常工作。
但是，仍然建议测试电缆的连续性，因为该测试失败表明存在更根本的问题。
测试电缆的阻抗或信号完整性需要昂贵的设备，而人们家里通常没有这种设备。

神***

aho*** 发表于 2024-9-16 09:47
好的，谢谢！那就不用专门订制USB专用的线了

你淘宝买手机用的USB数据线就行了

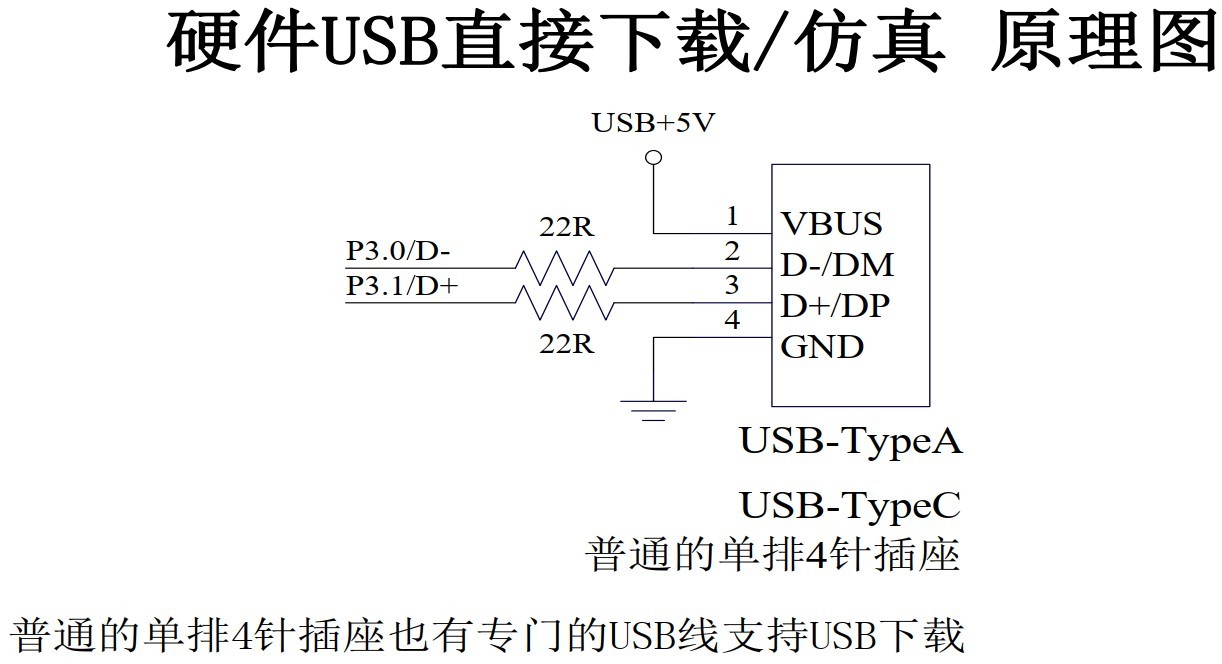

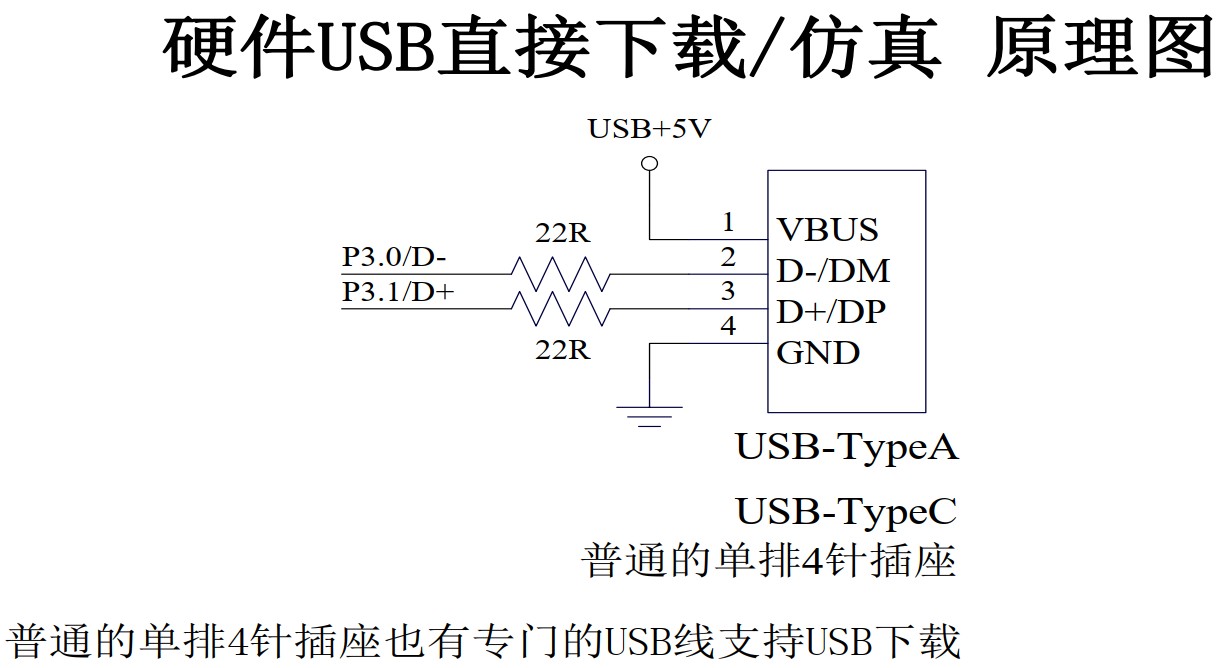

===【USB+5V, D-/P3.0, D+/P3.1, Gnd】

so***

现在才知道USB线原来有怎么大学问啊。阻抗还有要求

aho***

angm*** 发表于 2024-9-16 10:44
USB 电缆并非只有 4 根电线。
正确的 USB 电缆具有严格指定的芯线（铜）厚度（更厚并不意味着数据线更好） ...

谢谢科谱，我也有了解到阻抗的问题，只是USBHID设备和这么短的距离是否需要这么严格呢

aho***

神*** 发表于 2024-9-16 10:59
你淘宝买手机用的USB数据线就行了
===【USB+5V, D-/P3.0, D+/P3.1, Gnd】

我是要用两头都是XH的转接线，只需D+,D+和GND三根线，
找了半天没有找到两头都是XH用于USB的转接线，

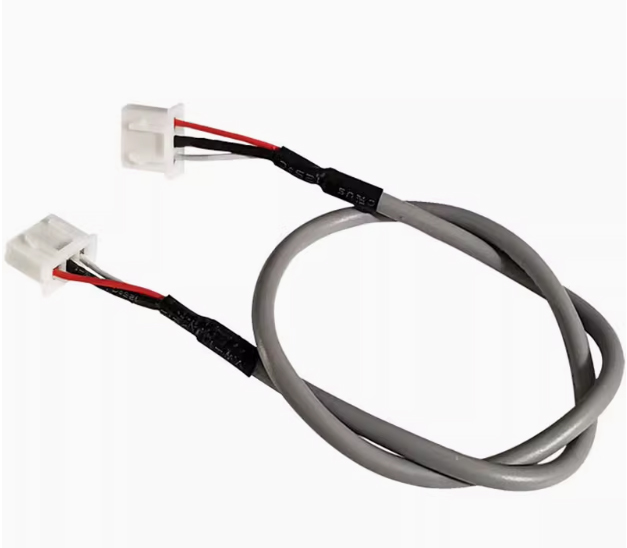

倒时用于音频的很多（如图），所以想用音频的3P线，
如果阻抗影响会很严重，就要专门订制USB的线两头打XH端子了。
