跟着冲哥学STC32G系列学习笔记

hygge***

第一课：什么是单片机
功能

• 读取输入引脚上的电压信号
• 计算时间
• 计数
• 数学运算
• 逻辑运算
• 顺序动作
• 通信
• 有规律可循的控制应用



用途

• 智能仪器
• 工业控制
• 实用电器
• 网络和通信
• 医用设备
• 模块化系统、电子音乐贺卡，PLC工控板
• 汽车电子，发动机控制器，基于CAN总线的通讯，仪表显示信息，控制信号



项目过程

• 汇总出单片机需要用到的资源和外设



• 分析资源和外设



• 利用寄存器手册和资料开发



建议：

• 举一反三，发散思维



• 多看看官网，多看看手册，多看看案例



• 多逛逛论坛



• 多做一些项目，竞赛题



hygge***

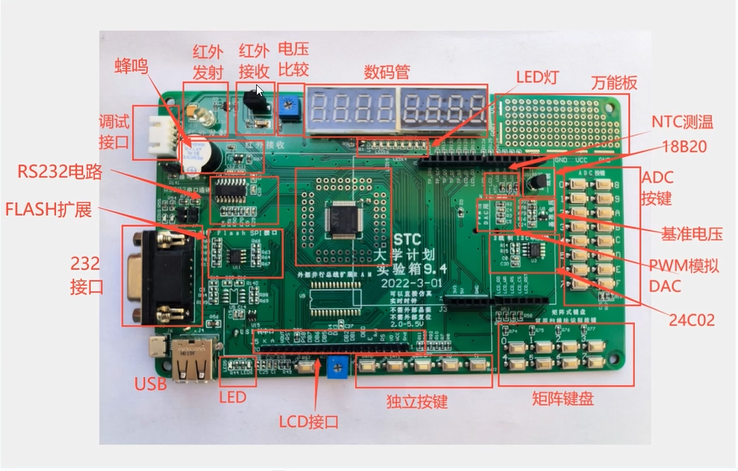

# 第二课


- 红外发射
- 红外接收
- 电压比较：电位器，输出电压
- 数码管
-  LED灯
- 万能板：新增模块
- NTC测温：采集连续的电压信号
- 18B20：温度传感器，精度越高，速度越慢
- ADC按键：采集模拟电压，通过基准电压校准
- PWM模拟DAC：波形
- 24C02：外部存储芯片，动态保存用户的参数
- 矩阵键盘：密码锁
- 独立按键
- LCD12864接口：128x64
- 电源指示灯&供电指示灯
- 232接口：232电路
- Flash扩展：内存更大，存储图片、汉字，实时存储
- 蜂鸣电路
- 芯片：STC32G12K128，工作电压：1.9-5.5V



hygge***

# 第三课
# STC-ISP软件下载

[深圳国芯人工智能有限公司-工具软件 (stcai.com)](https://www.stcai.com/gjrj)

**AIapp-ISP-V6.94Q 版**

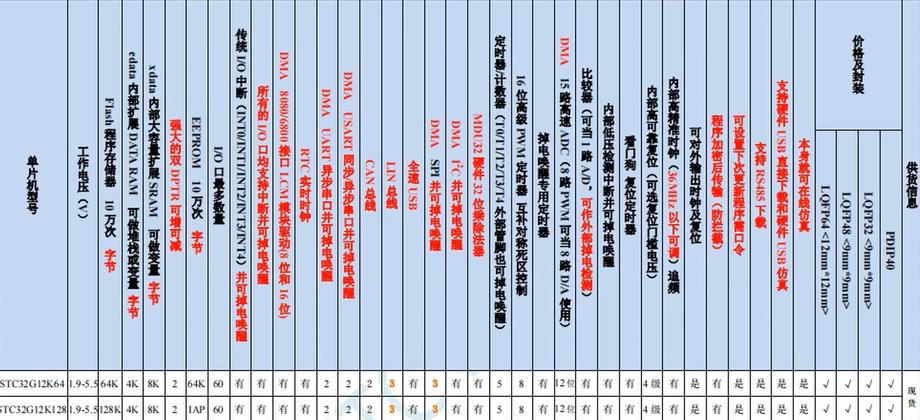

# STC32手册下载

官网->芯片手册->STC32系列，在左侧下方选择对应的规格书进行下载；

# 搭建C251开发环境

- 在Keil网站下载C251：https://www.keil.com/download/product/

（keil arm 506和C251V560一起安装 https://wwi.lanzoup.com/iaDHs1pkc4ib）

- 选择芯片型号->keil仿真设置->使用USB口仿真->添加型号和头文件到Keil中

- 选择Keil安装目录



# 程序包下载

- [深圳国芯人工智能有限公司-库函数 (stcai.com)](https://www.stcai.com/khs)

-- 官网->软件工具->库函数->代码下载

-- 官网->软件工具->试验箱->32G实验箱9.6

- 验证：

- - 解压缩打开如下工程：STC32G-SOFTWARE-LIB-20240910\Independent_Programme\01-IO-跑马灯；

-- 编译无错误；

-- 软件模拟USB驱动下载；

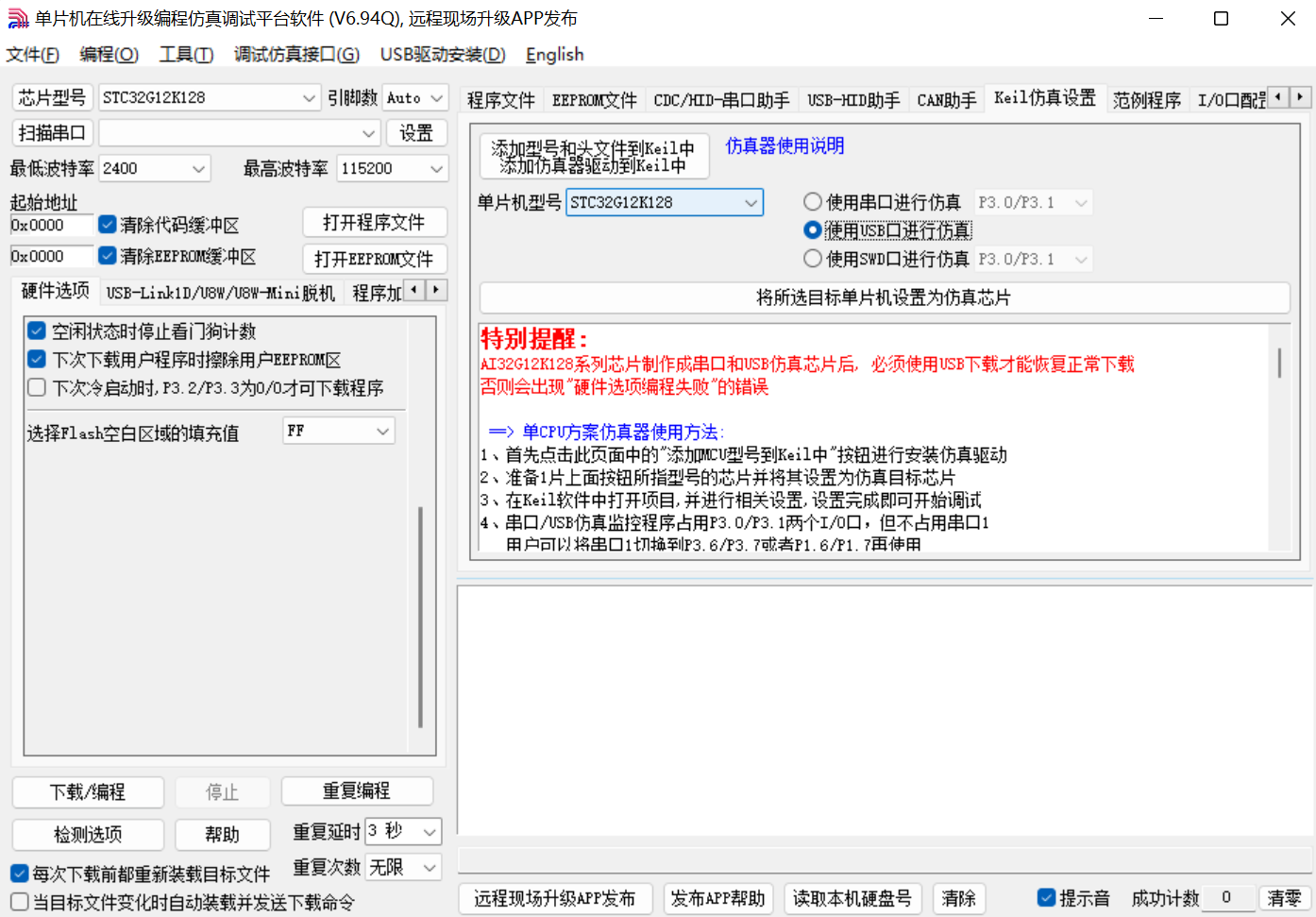

-- 下载：打开ISP软件->选择型号->按住P3.2按键接地->按电源键断电->松开电源按键上电->松开P3.2按键->扫描串口->打开程序文件（HEX）->频率->下载/编程
