8G1K08A-36I-SOP8 怎么输出可调频率和占空比的PWM？

Zhang***

神*** 发表于 2024-9-14 16:54
这个程序可以认真学习下

谢谢，我研究研究

Zhang***

Debu*** 发表于 2024-9-14 16:58
通过CMOD.CPS设置

这是修改频率的吧，占空比我看了好几篇博客，也没看明白

Debu***

Zhang*** 发表于 2024-9-14 16:57
这。。。。，已经看半天了

https://www.stcaimcu.com/forum.p ... id=10790&pid=107129
看我备注

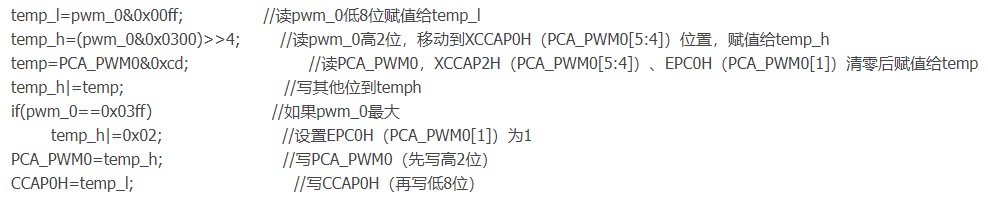

注意先写高2位再写低8位，一次性写入，不要使用“读→修改→写”的方式（先读出来再修改最后一次写入）

Zhang***

Debu*** 发表于 2024-9-14 17:02
https://www.stcaimcu.com/forum.p ... id=10790&pid=107129
看我备注

好的，谢谢

Debu***

Zhang*** 发表于 2024-9-14 17:00
这是修改频率的吧，占空比我看了好几篇博客，也没看明白

这就是修改占空比：

Zhang***

Debu*** 发表于 2024-9-14 17:03
这就是修改占空比：

有个计算公式什么的？例如我要设置30%的占空比，我要怎么设置，哪个寄存器哪个值什么的，最好简单一点的

Zhang***

Debu*** 发表于 2024-9-14 17:03
这就是修改占空比：

或者能封装成一个直接调用的函数？PWM_SET(int xxHZ，int xx); //参数1 设置频率 参数2设置占空比（0-100）

Debu***

Zhang*** 发表于 2024-9-14 17:07
或者能封装成一个直接调用的函数？PWM_SET(int xxHZ，int xx); //参数1 设置频率 参数2设置占空比（0-100 ...

高频建议PCA时钟使用系统时钟分频，占空比不能随意设置（连续调节），除非调整系统时钟

Debu***

Zhang*** 发表于 2024-9-14 17:05
有个计算公式什么的？例如我要设置30%的占空比，我要怎么设置，哪个寄存器哪个值什么的，最好简单一点的 ...

PWM_Out(A,B,C);
就是设置占空比
10位PWM，0~1023
30%就是1024*30%

Debu***

Debu*** 发表于 2024-9-14 17:30
PWM_Out(A,B,C);
就是设置占空比
10位PWM，0~1023

注意不能给100%，最大值要限制到1023，给1023，波形就是直线，PWM函数已经处理好了
