外部串行Flash编程器使用，AiCube-ISP-Ver6.96G 版 【工具】菜单中新增加

神***

晓*** 发表于 2024-10-14 22:16
QSPI

现在只有 Ai8051U有QSPI,
32G12K128系列/8H8K64U系列只有SPI

电子电***

晓*** 发表于 2024-10-11 11:59
强烈建议把AI8051U开发板的Flash芯片升级为活动座，
，
选配也行啊，烧Flash就不用再拆焊了

单独做了个模块

电子电***

遇到的问题，反馈与建议
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=11220

神***

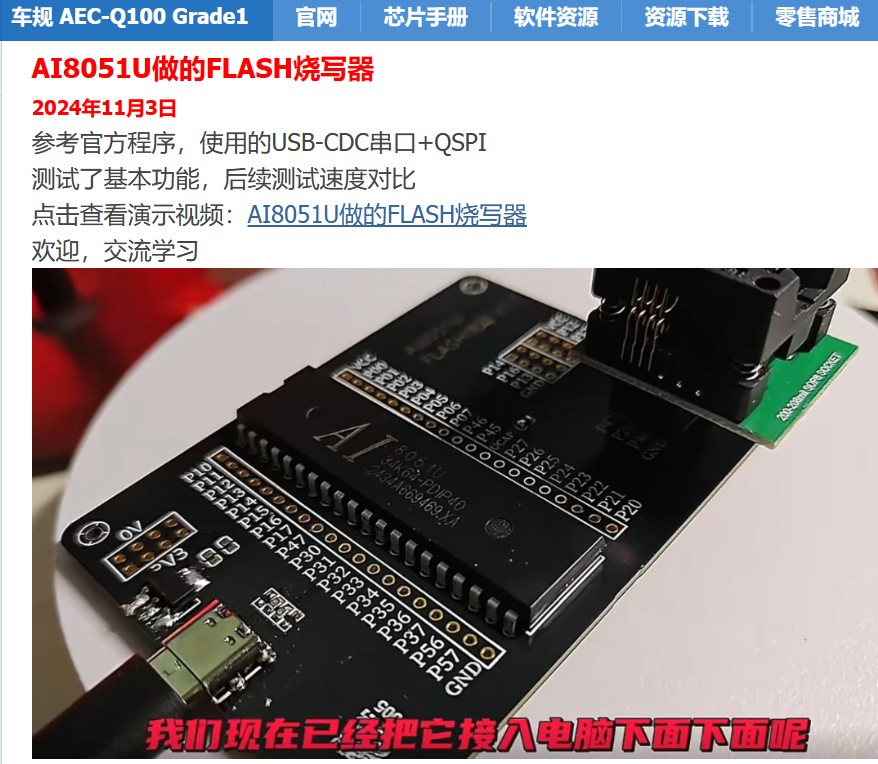

AI8051U做的FLASH烧写器 - 作品展示 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

神***

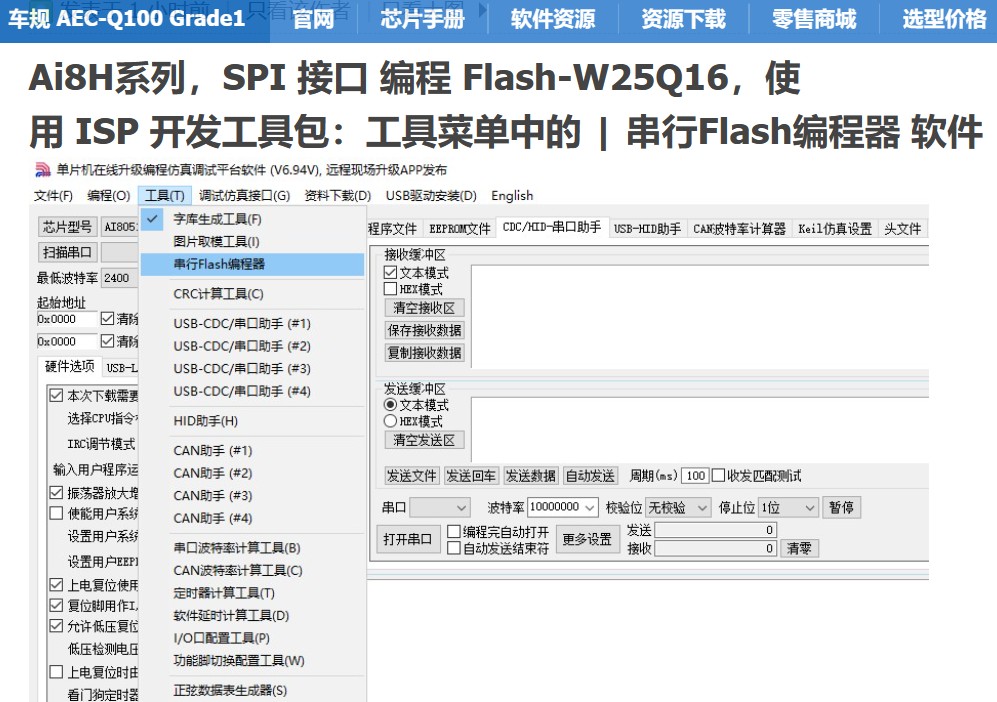

Ai8H系列，SPI接口编程 Flash-W25Q16，使用 ISP 开发工具包：工具菜单中的 | 串行Flas - QSPI/3组SPI/I2S/I2C，一线制温湿度传感器 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

神***

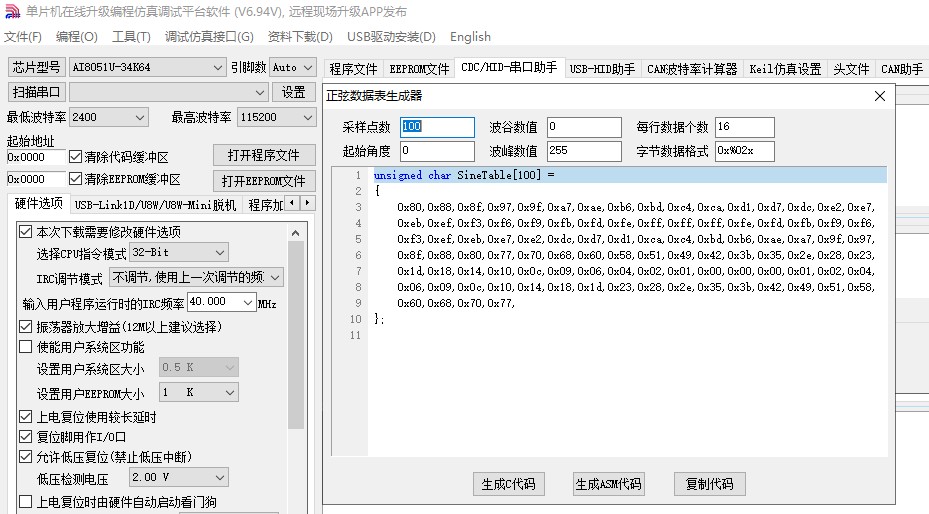

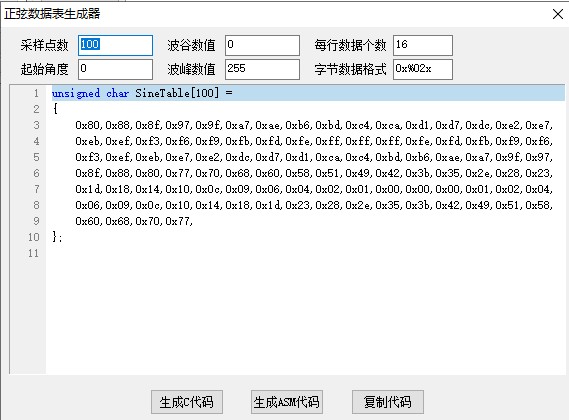

正玄数据表生成器
真 Ai 了 ？ AIapp-ISP-V6.94Z 这开发工具包逆天了 ？
===何时自己自动多了个功能软件

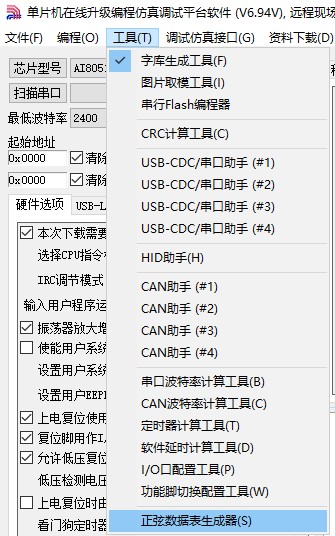

点击: 工具菜单 | 正玄数据表生成器

hea***

程序中有对Flash器件ID的判断，只适用winbond某些型号。
删除那行判断，就可以用于其它厂商的多种flash型号了。

void W25Q_Enable_QE()
{
//    if ((W25Q_ReadJEDECID_9F() & 0xffff00) == 0xef4000)
//    {
        if ((W25Q_ReadSR2_35() & 0x02) == 0)
        {
            W25Q_WriteEnableVSR_50();
            if ((W25Q_ReadJEDECID_9F() & 0xffff) == 0x4014)
            {
                W25Q_WriteSR12_01(0x0002);
            }
            else
            {
                W25Q_WriteSR2_31(0x02);
            }
        }
//    }
}
复制代码

zh***

hea*** 发表于 2024-11-3 17:47
程序中有对Flash器件ID的判断，只适用winbond某些型号。
删除那行判断，就可以用于其它厂商的多种flash型号 ...

没用研究过其他厂商的命令
WINBOND自己的W25Q80和自己其他容量的FLASH的控制方式都不一样
其他厂商的FLASH使能QE模式应该和WINBOND不一样

hea***

zh*** 发表于 2024-11-4 09:28
没用研究过其他厂商的命令
WINBOND自己的W25Q80和自己其他容量的FLASH的控制方式都不一样
其他厂商的FLAS ...

大部分厂家的命令都一样，也有个别不一样的。
就拿winbond来说，其实不是w25q80和其它容量不一样，主要是看后缀。
早期出的型号，写状态寄存器用01命令写16位数据，后面新出的型号就改为两个命令，01写低8位数据，31写高8位数据。
查看W25Q80数据手册可知，W25Q80D是旧命令格式，W25Q80E之后是新命令格式。
有些小容量型号，可能没有生产新版本。现在买到的大容量的非拆机一般都是新命令格式。

查了一下兆易和普冉，也是这样，旧版是01写16位，新版是01写低8位，31写高8位。

另外，winbond新版01命令兼容旧版，01命令写低8位数据也可以写16位数据。

hea***

我用的普冉的PY25Q32SH，直接删了程序中设备ID的判断，可以正常操作。

使用其它型号，请查阅对应手册，看是否符合要求。不符合的需要简单改一下程序。
