AI8H8K64U ADC的高精度电路示例在哪里找

打卡等级：常住居民I
打卡总天数：78
最近打卡：2025-08-24 10:57:13

已绑定手机

50 主题	98 回帖	208 积分

积分: 208

发表于 2024-9-12 14:17:56 | 显示全部楼层 |阅读模式

大哥们，有AI8h8k64u ADC的高精度电路示例吗，顺带问一嘴，高精度和一般精度差异大吗

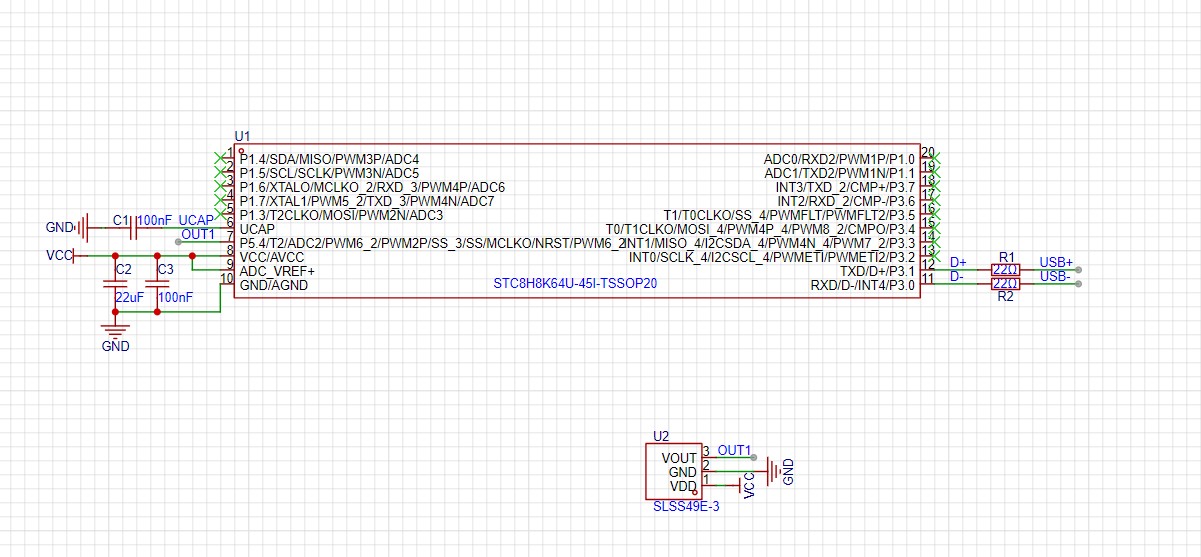

这个是现在的原理图，霍尔传感器，采集到的数据有很大波动

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：537
最近打卡：2025-08-24 01:00:11

已绑定手机

86 主题	5981 回帖	1万积分

积分: 10836

发表于 2024-9-12 15:41:41 | 显示全部楼层

要高精度
VREF要使用外部高精度基准，一般用TL431（滤波电容10μF，不要用100nF，否则会自激振荡），高要求用REF30xx
AI8h8k64U有ADC DMA，自动累加求平均，做数字滤波+超采样

ADC通道也要接滤波电容，看速度要求，一般100pF~100nF，取值以不影响响应速度的最大值为准
电源要滤波，不能直接用开关电源供电，建议用LDO
注意接地问题，接地没接好，以上内容无效

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：537
最近打卡：2025-08-24 01:00:11

已绑定手机

86 主题	5981 回帖	1万积分

积分: 10836

发表于 2024-9-12 15:44:54 | 显示全部楼层

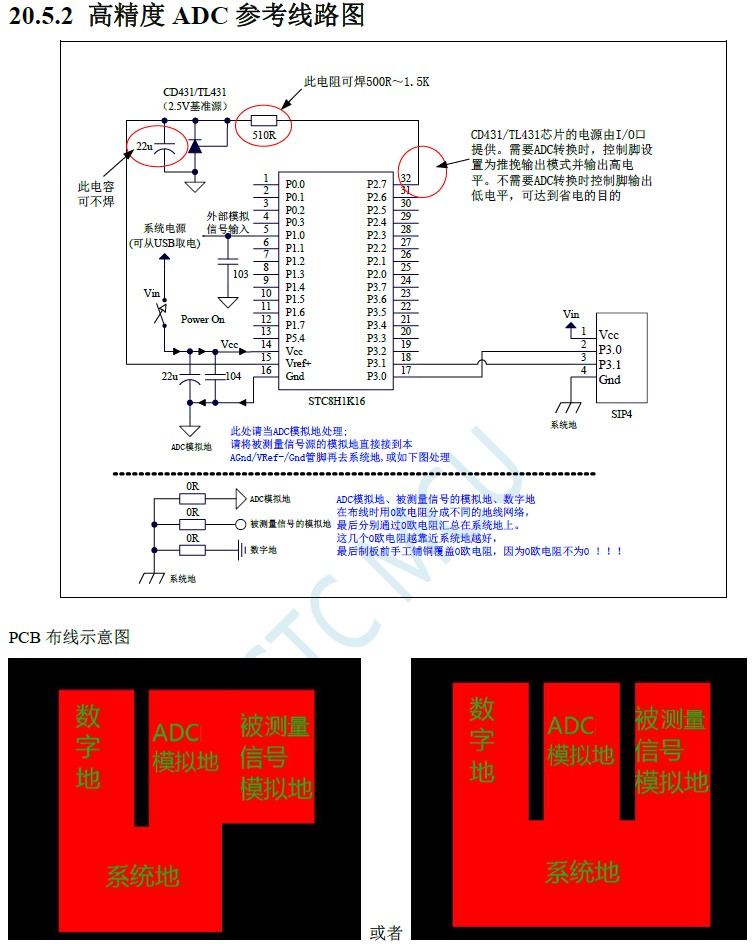

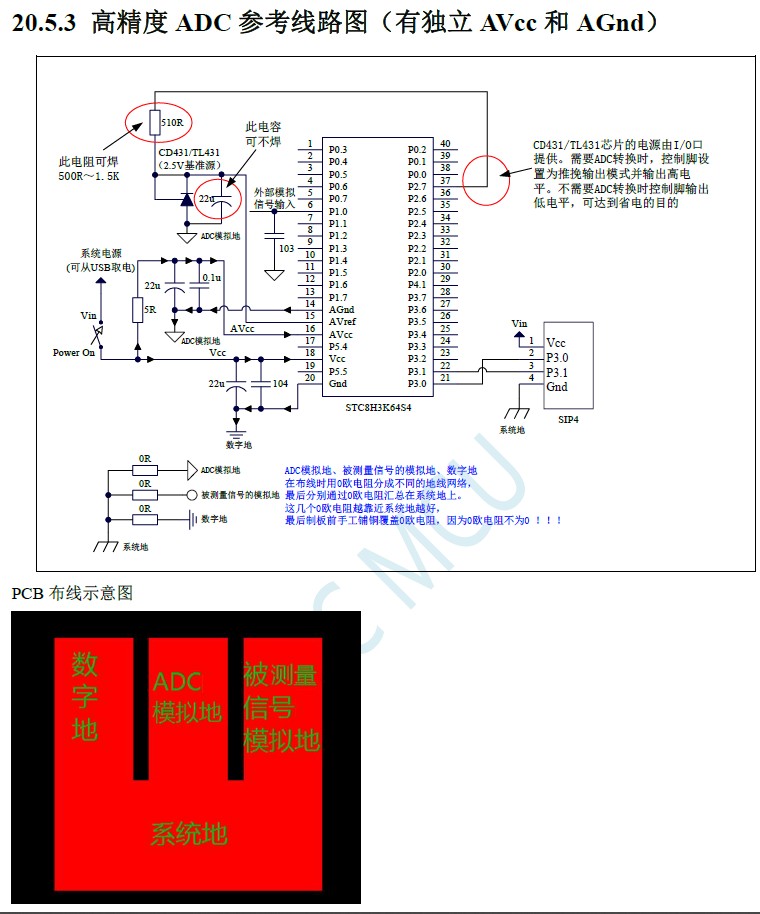

Datasheet中有介绍


回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：537
最近打卡：2025-08-24 01:00:11

已绑定手机

86 主题	5981 回帖	1万积分

积分: 10836

发表于 2024-9-12 15:46:32 | 显示全部楼层


回复

使用道具举报送花

打卡等级：常住居民I
打卡总天数：78
最近打卡：2025-08-24 10:57:13

已绑定手机

50 主题	98 回帖	208 积分

积分: 208

发表于 2024-9-12 16:02:35 | 显示全部楼层

Debu*** 发表于 2024-9-12 15:46

ok感谢

回复

使用道具举报送花

打卡等级：常住居民I
打卡总天数：78
最近打卡：2025-08-24 10:57:13

已绑定手机

50 主题	98 回帖	208 积分

积分: 208

发表于 2024-9-12 16:03:26 | 显示全部楼层

本帖最后由爱吃西红柿于 2024-9-12 16:06 编辑

Debu*** 发表于 2024-9-12 15:44
Datasheet中有介绍

这个接地是每个地都分别接到电源地吗，而不是整体铺铜，外壳用的金属并且需要和人体接触，地需要和外壳隔离还是用螺柱接上，人体静电会对精度有影响吗

点评

每个地分别单点接系统地，外壳可以接系统地详情回复发表于 2024-9-12 16:12

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：537
最近打卡：2025-08-24 01:00:11

已绑定手机

86 主题	5981 回帖	1万积分

积分: 10836

发表于 2024-9-12 16:12:15 | 显示全部楼层

爱吃*** 发表于 2024-9-12 16:03
这个接地是每个地都分别接到电源地吗，而不是整体铺铜，外壳用的金属并且需要和人体接触，地需要和外壳隔 ...

每个地分别单点接系统地，外壳可以接系统地

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：161
最近打卡：2025-08-23 08:11:44

775 主题	1万回帖	1万积分

积分: 18735

发表于 2024-9-12 18:56:58 | 显示全部楼层

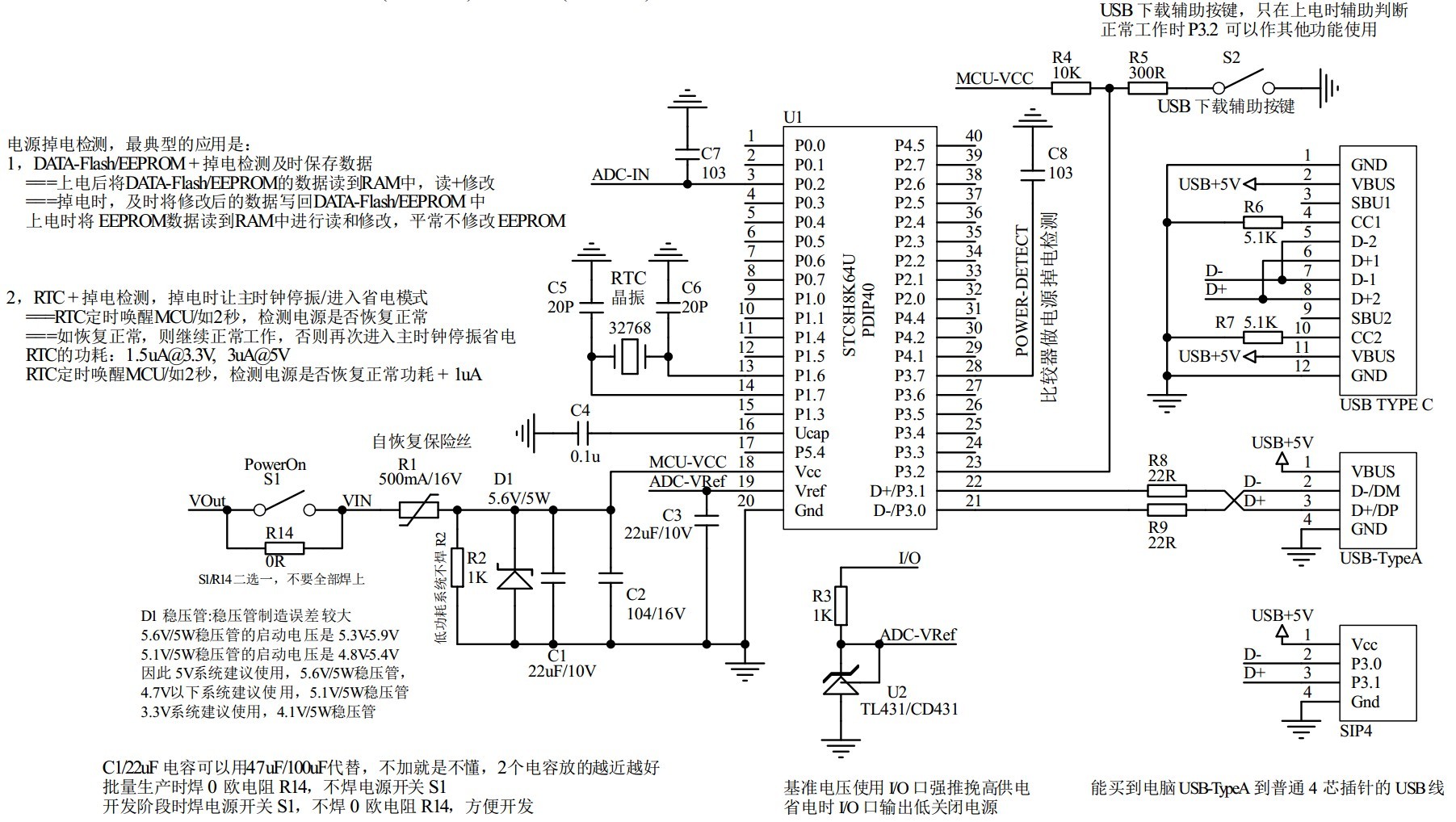

【新提醒】完整的系统设计参考原理图@8H8K64U, @32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)
