积分兑换的 8051U 打样个核心板

sujing***

感谢STCAI积分兑换活动，可以心安理得地薅羊毛。
前不久兑了 8051U，然后打了个板子，
重温一下曾经的青葱岁月，也想看看到底有哪些不同。

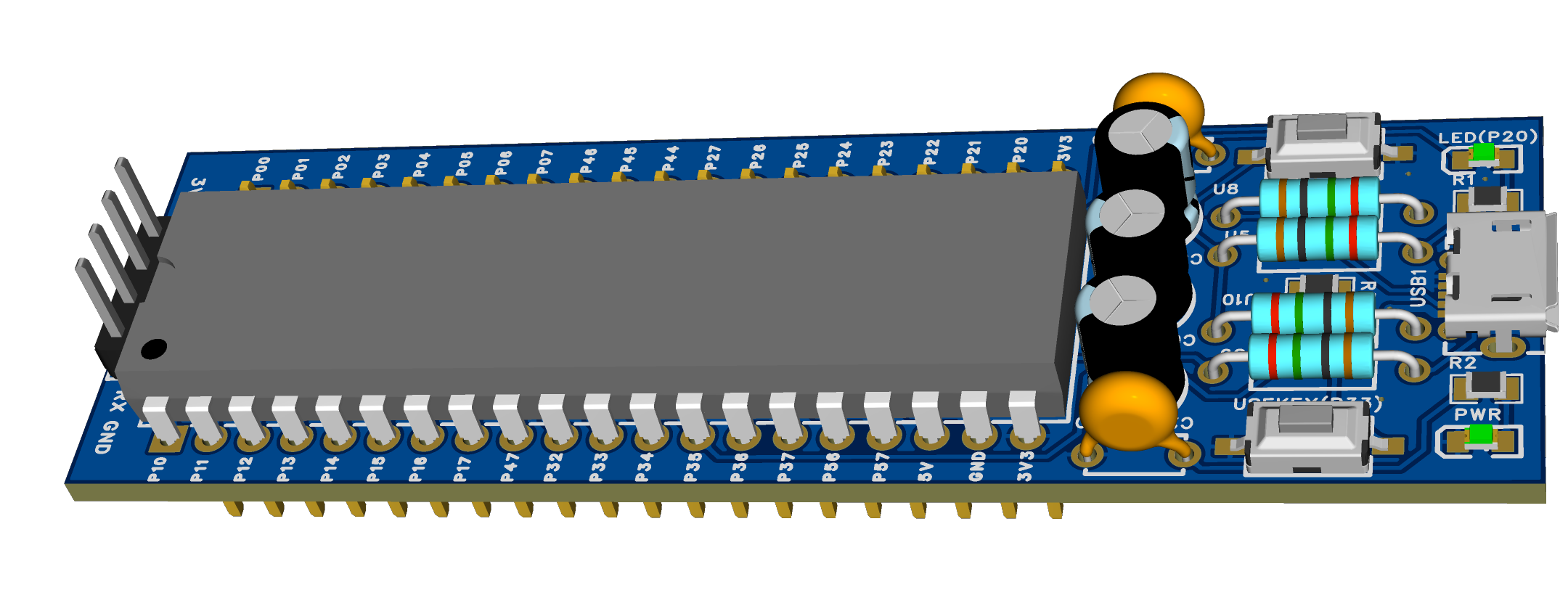

3D图：

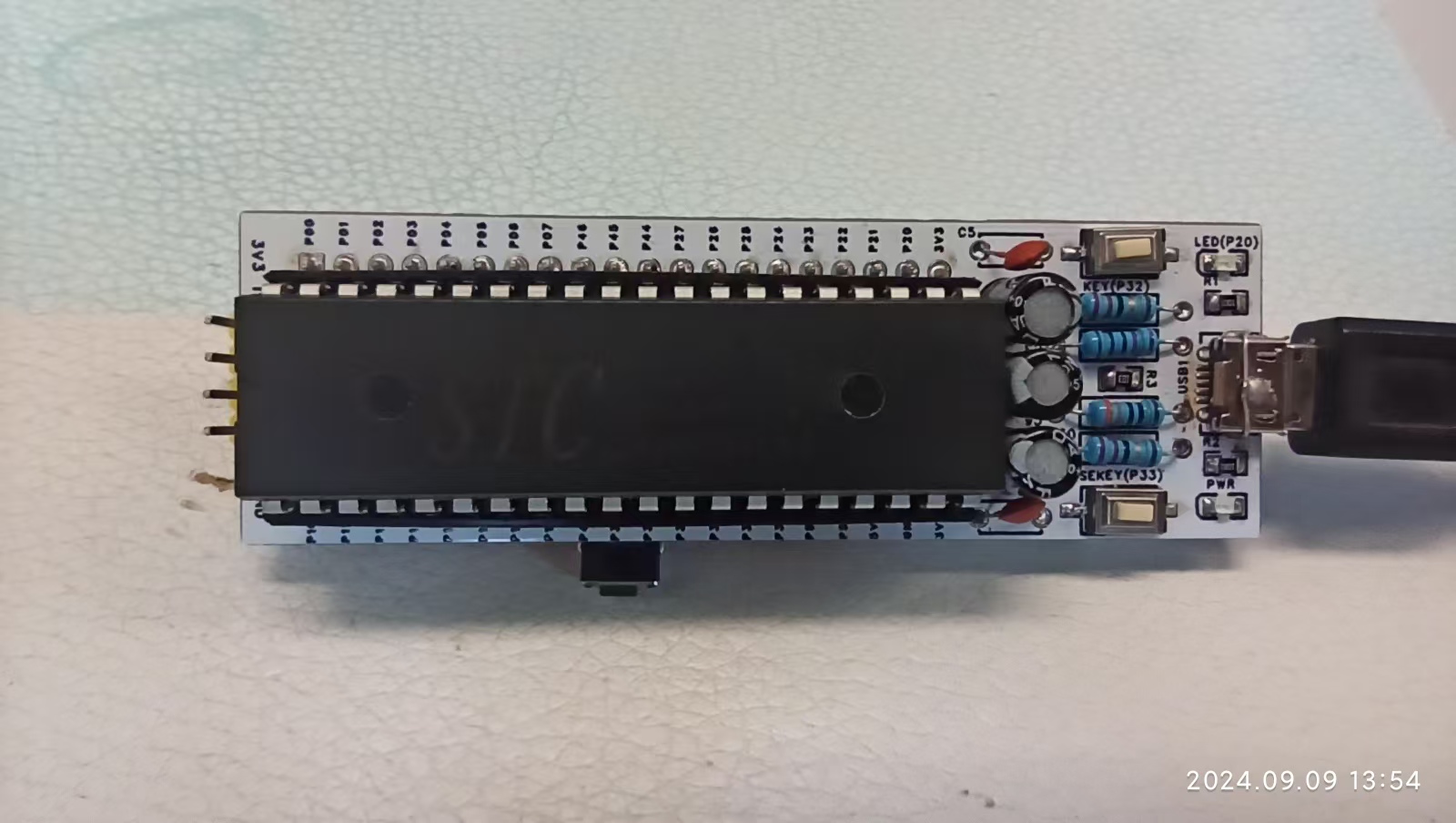

实物图：

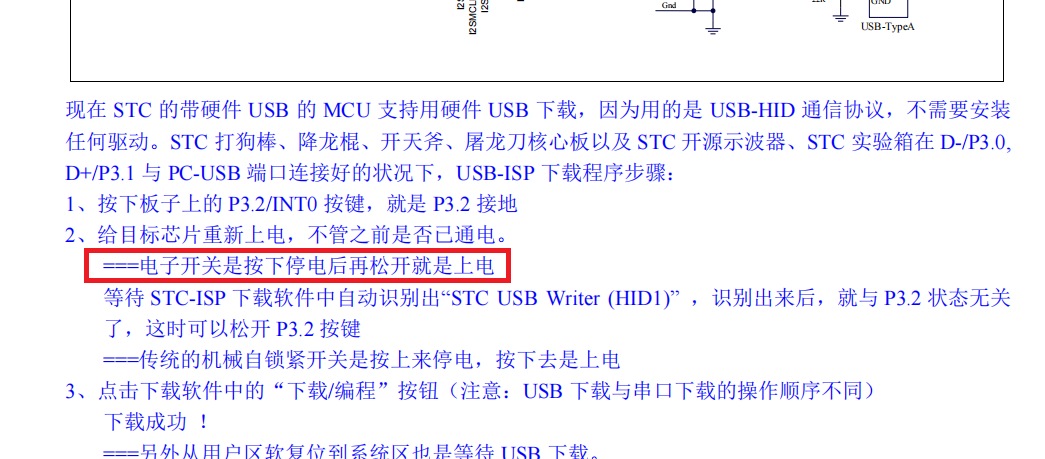

下面多出一个按键是因为，错误地以为和
STC8H8K64U外围电路一样设计就可以实现USB HID下载，
但实际发现按了P32，还需要有个上电的动作才能识别HID。
STC8H8K64U好像是按下P32，插入USB就可以识别为HID。

后来发现如果将P4.7（复位引脚）设置为RESET引脚，

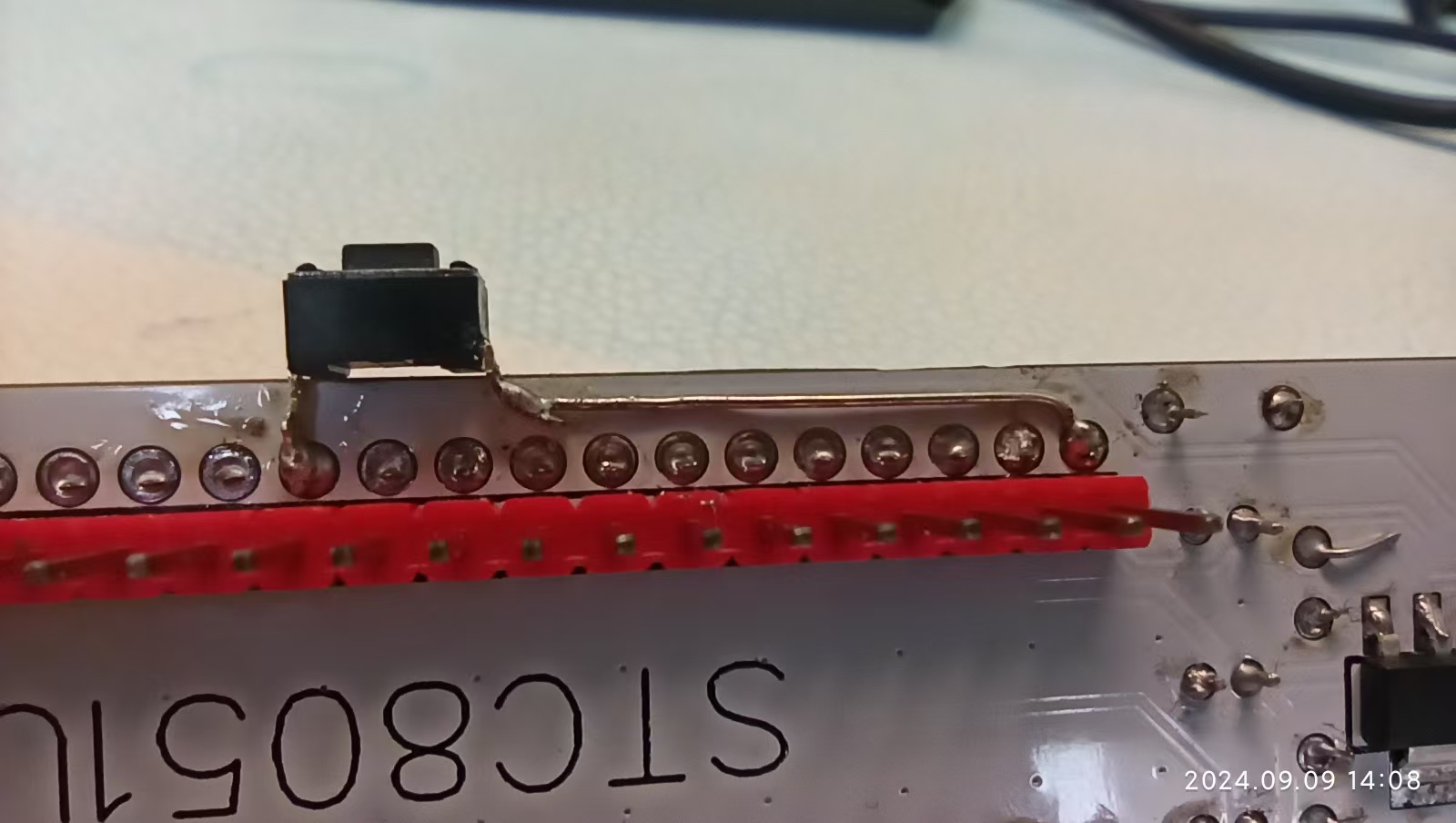

可以起到上电的效果，所以就在板子上飞了一个按键P4.7接开关接地。


第一次程序下载：用串口工具下载了一个点灯程序，

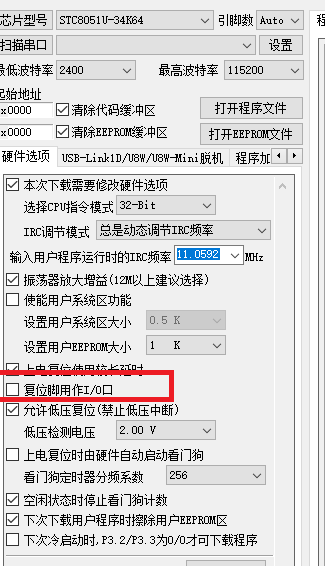

并将P4.7设置为RESET引脚。

然后发现：在USB上电的情况下，只要按下RESET就会进入HID下载模式，
与P3.2无关。此时如果想运行用户程序，重新拔插下USB。

喜欢USB直接下载程序，经过补救还算满意。

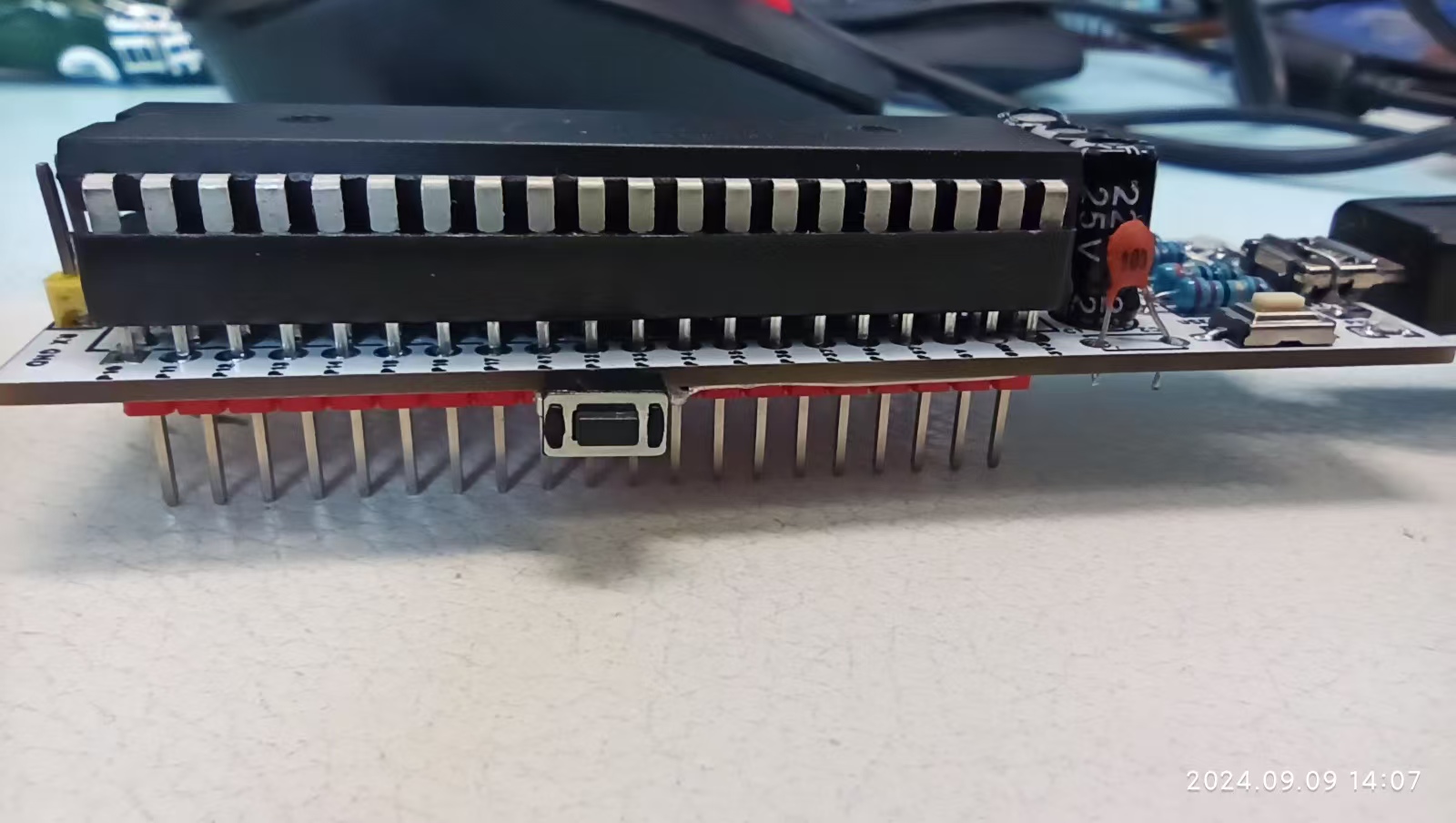

这个座子因为下面排针的原因，不能和PCB直接接触，座子起飞了。

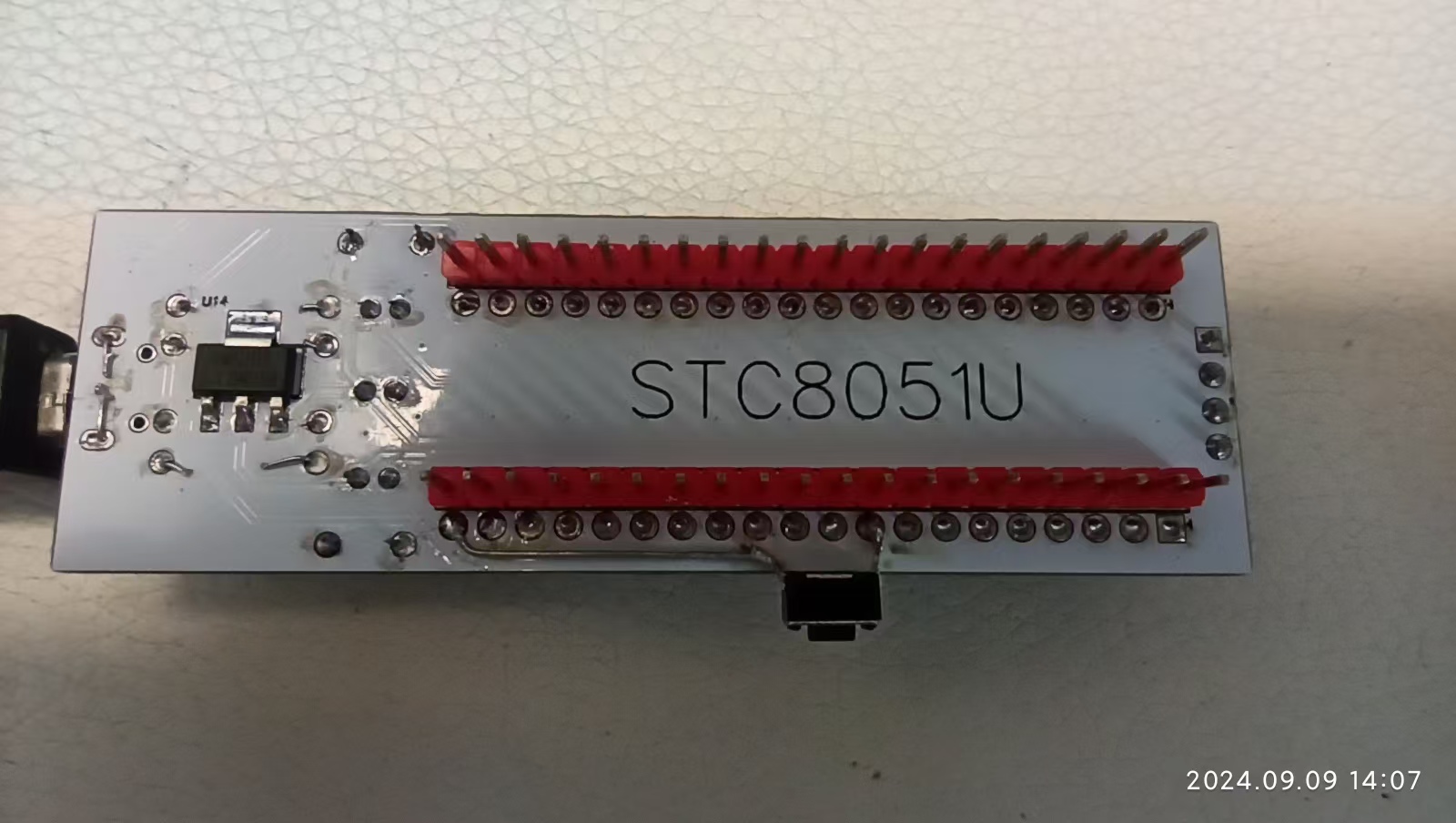

P4.7加的开关。

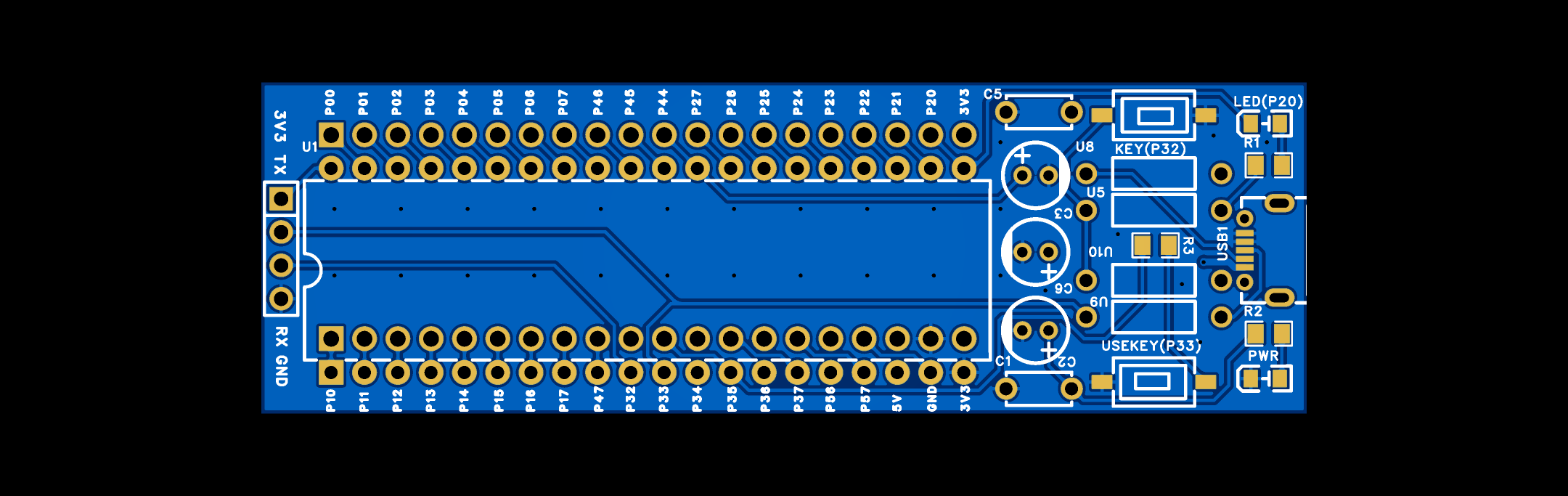

板子没啥可说的，分立元件和贴片混搭，引脚全部引出，
引脚布局试图和F103最小系统板一致。3v3供电。

so***

感觉电源引脚偏少，要外扩设备的话要自己接电源

神***

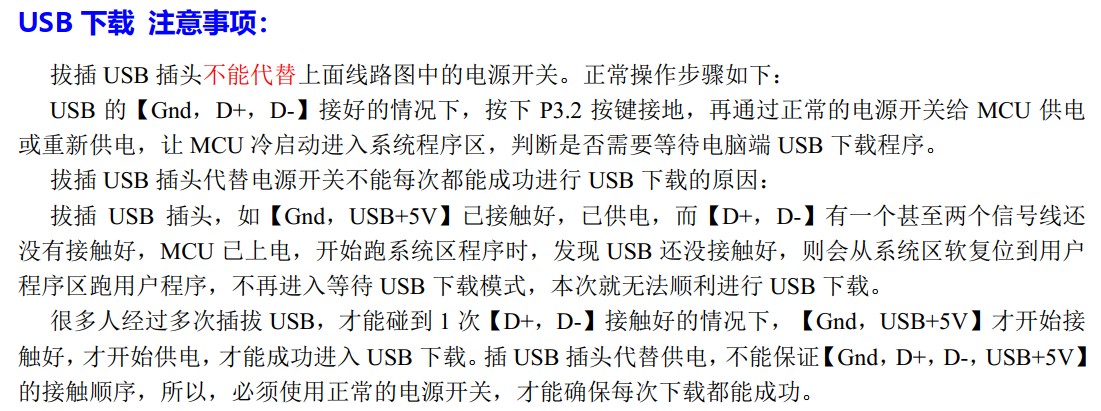

插拔USB的问题，
【GND, D+/P3.1, D-/P3.0, VCC】接触的时间不一致，
还是加个电源开关

wlh***

学习了

fann***

不错不错，学习了，积分是通过发帖获得的吗

stb***

为什么不换LQFP封装呢，这个dip太大了，不小巧

wlh***

这东西开源不

sujing***

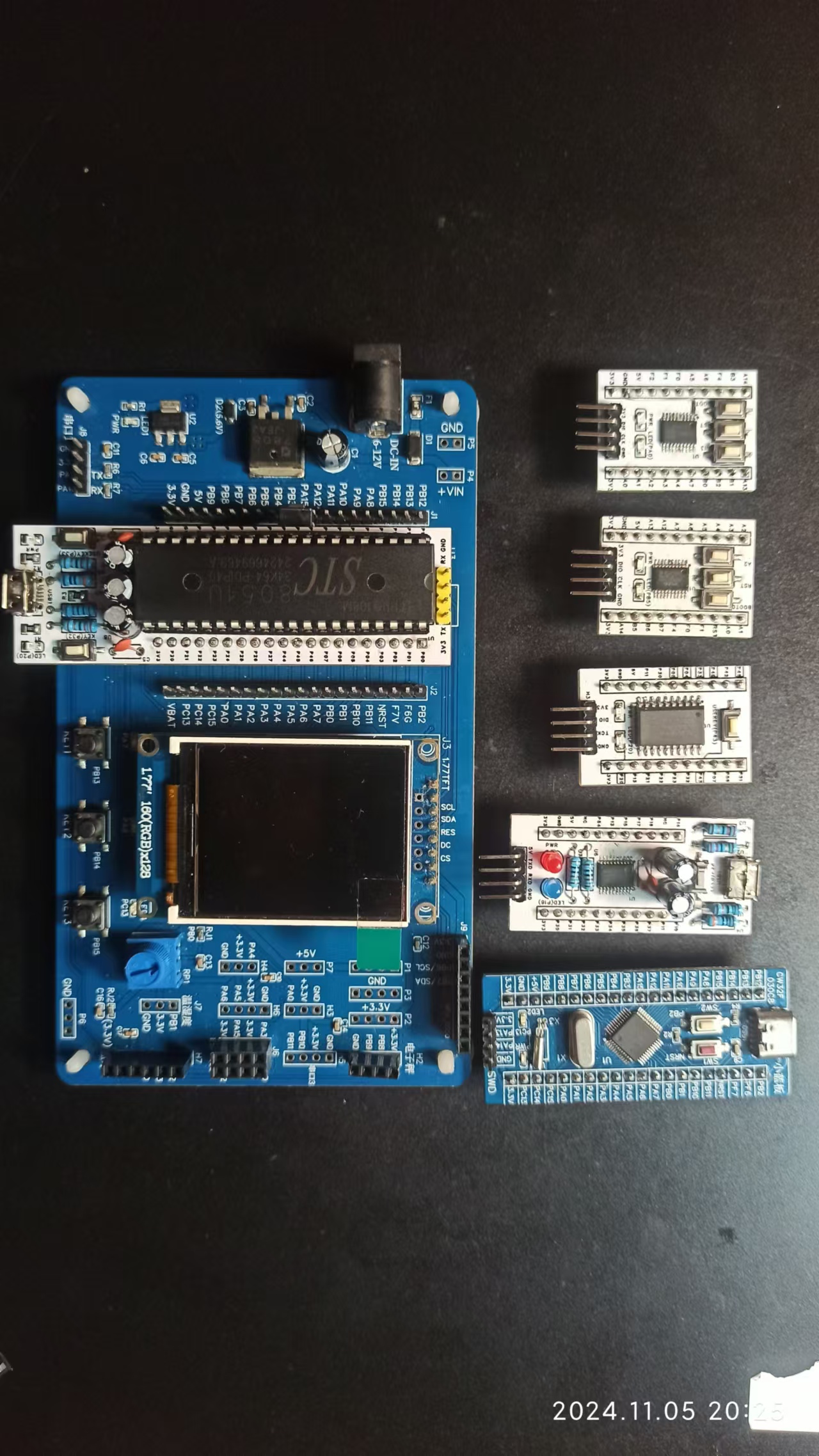

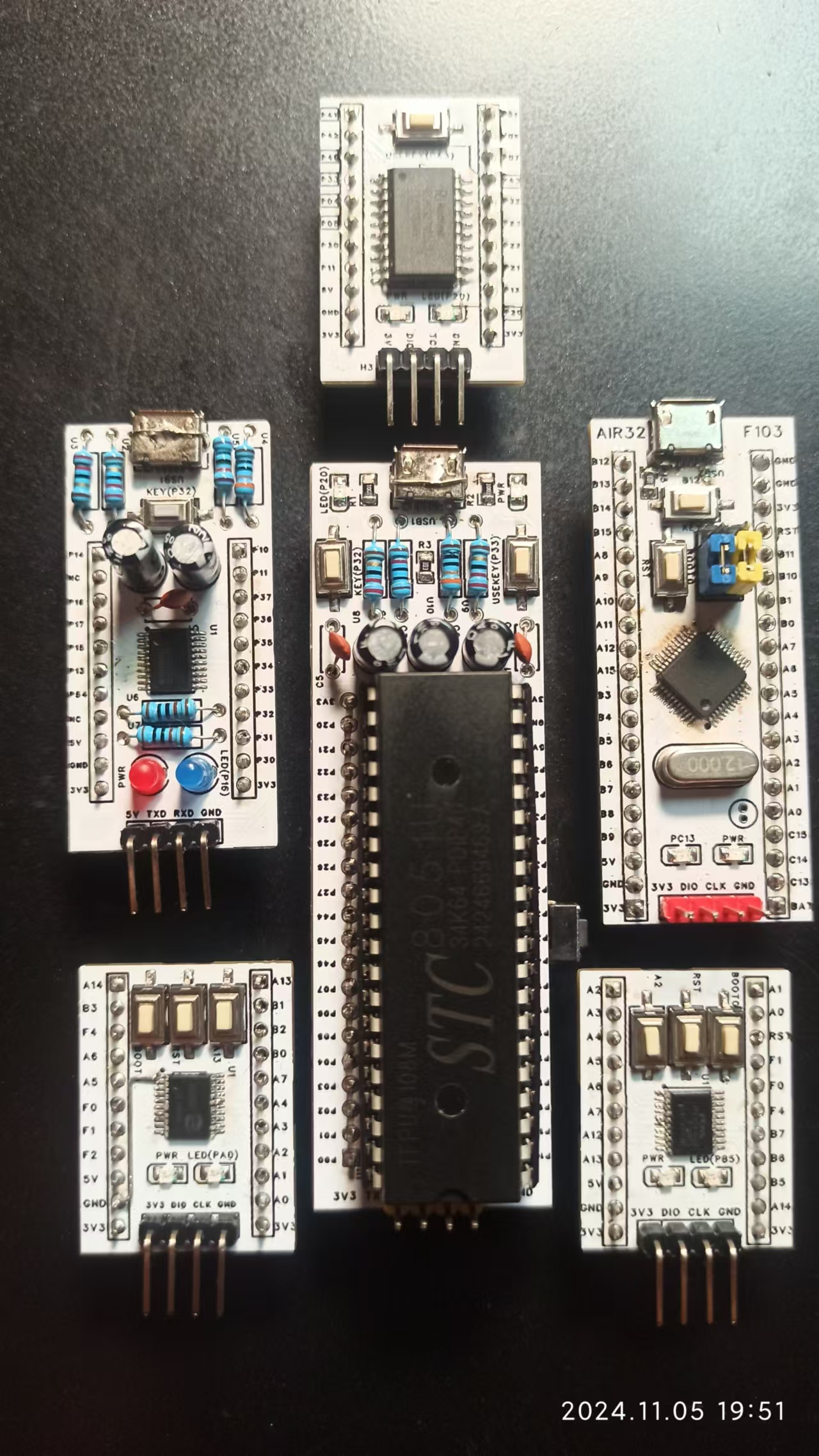

做了一个舰队，8051U是主舰

VC***

楼主，你的蓝色底板开发板是什么哇

wlh***

sujingliang 发表于 2024-11-5 20:28
做了一个舰队，8051U是主舰

还是要加点天上飞的 更宏大
