AD8605放大倍数为何不对

pluto***

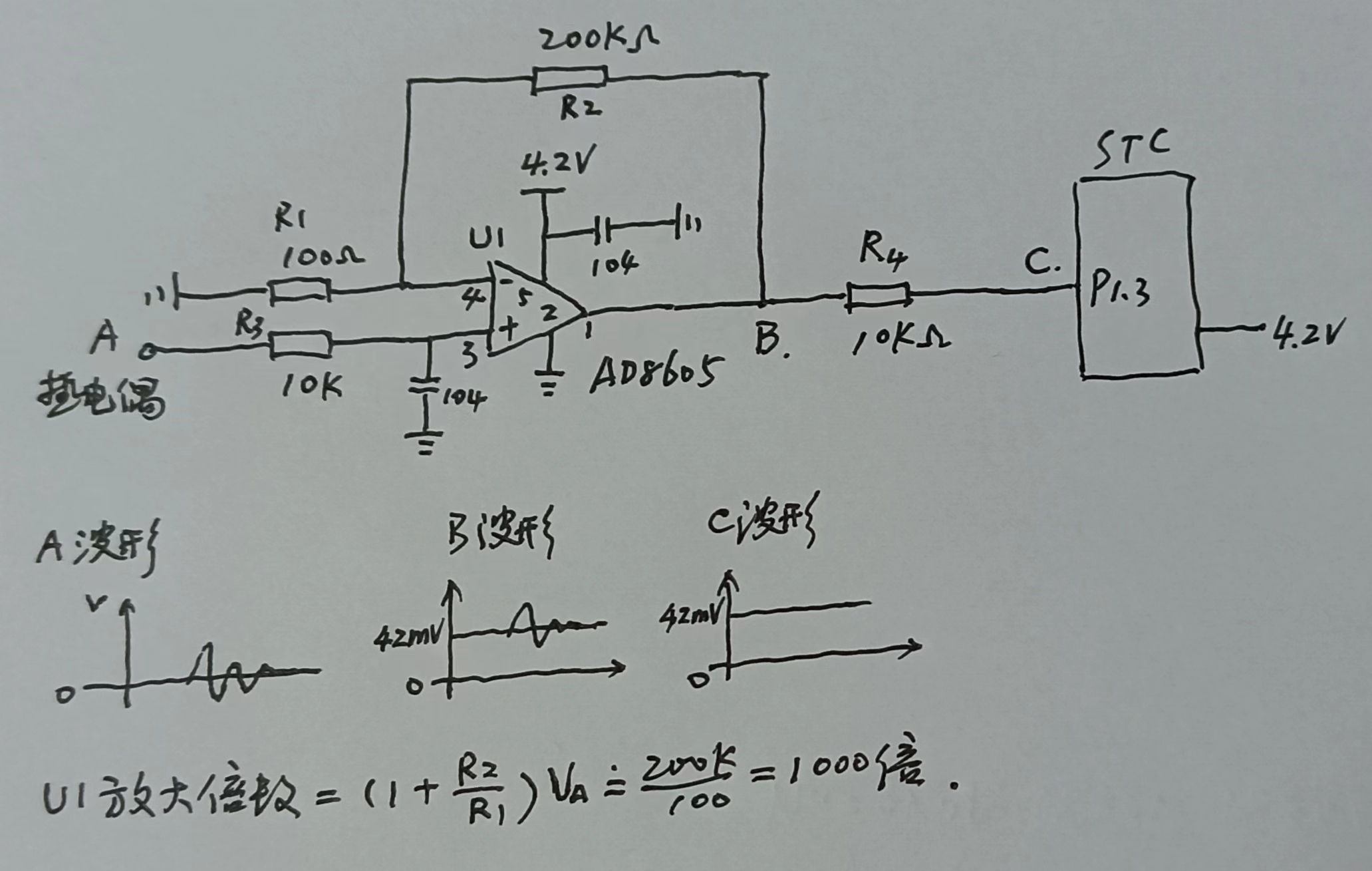

请教各位大佬，用的放大电路和波形如下图，热电偶输出大概是1-2mV，经过AD8605放大，应该是1000倍，但测量的结果却没有。

xuk***

你可以到官网看下这个器件的手册。另外你的放大倍数计算的也不对，应该是2001倍。
https://www.analog.com/cn/products/ad8605.html#part-details

xuk***

建议看下器件的官网手册。另外放大倍数计算的也不对，应为2001倍。
https://www.analog.com/cn/products/ad8605.html#part-details

pluto***

xukex 发表于 2024-9-8 20:04
你可以到官网看下这个器件的手册。另外你的放大倍数计算的也不对，应该是2001倍。
https://www.analog.com/ ...

多谢大佬，放大倍数确实写错了。
