用220V直接给单片机供电。

liuzon***

liuzon*** 发表于 2024-9-8 12:16
又想了一个办法如图：R1：1K，碳膜，0.007元；R2：碳膜，63K，0.035元；Q1,13001,7W,0.035元；5.6V稳压，0. ...

谁还有更便宜的方案？

神***

不要害人，电源还是正规的来

jm***

liuzon*** 发表于 2024-9-8 12:16
又想了一个办法如图：R1：1K，碳膜，1/2W，0.007元；R2：碳膜，63K，2W，0.035元；Q1,13001,7W,0.035元；5. ...

What current does your MCU need ?

63K, 2W is excessive, it can be higher than 63k - check your HFE and MCU Idd
It is ok to operate Zener lower than 5mA, the voltage droop is predictable.

13001 needs care with heat, the cheapest ones are 300-600mW MAX
At your 331V, you have about 330mW/mA, so your MCU must draw 1mA or below, unless for a very short time.

xxkj***

想法奇特

一笔***

这样应该不可靠

meng***

liuzon*** 发表于 2024-9-7 15:13
三块？整机成本要求要低，你这启动一下子占了一半。

liuzon***

jm*** 发表于 2024-9-8 14:08
What current does your MCU need ?

63K, 2W is excessive, it can be higher than 63k - check your HF ...

My MCU need about 10mA,for the  orther applications that I have not thought about . I think that ,20mA may be work. for that , i designed this circuit diagram.

liuzon***

liuzon*** 发表于 2024-9-8 12:16
又想了一个办法如图：R1：1K，碳膜，1/2W，0.007元；R2：碳膜，63K，2W，0.035元；Q1,13001,7W,0.035元；5. ...

翻车了，13001的耗散功率到不了7W，大于7W的一块多。不行了。

晓***

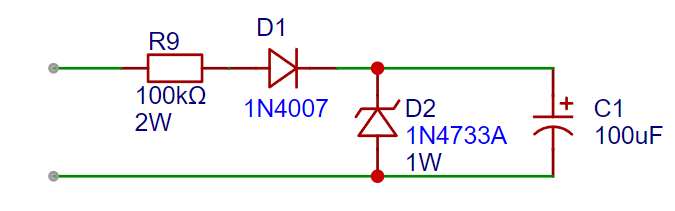

2W的金属膜电阻 100K的，0.1，4007二极管 0.02，一个5.1V稳压管 0.1，一个100uF电容，0.1  总成本0.32

jxday***

不推荐使用2-3元/个的低价ACDC 模块，质量不太好容易坏。不需要隔离且电流不大可以用电容降压全波整流。
