这个LED的寄存器被手册搞迷糊了

sky***

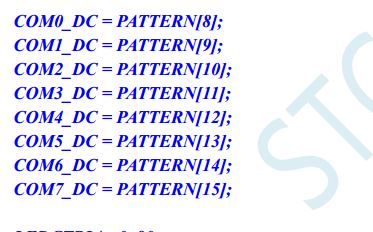

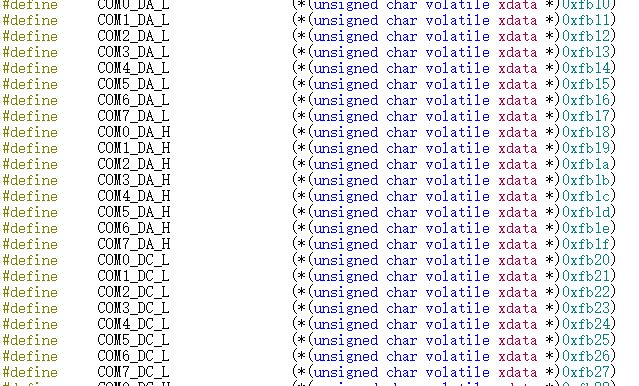

范例程序中，这个寄存器并没有H和L之分呀，但是实际上这个寄存器有H和L之分，不明白是什么意思，也不明白什么作用

sky***

wnagming 发表于 2024-9-7 05:44
寄存器是8位的，高字节是H，低字节是L，如果使用16位的变量或者指针操作，只需要一个变量或指针就行，所以 ...

但是不对啊，数码管的段码肯定是8位的啊，哪有16位的段码

小***

是不是共阴共阳用的，手册没有介绍的话可以对应着看看例程，应该能看明白

meng***

有的例程是从其他系列的手册上复制过来的，可能有的不太那么准确

angm***

我用这个头文件 STC8Hxxx.h。

#define COM0_DAL  (*(unsigned char volatile xdata *)0xfb10)        /* 共阳模式显示数据 */
#define COM1_DAL  (*(unsigned char volatile xdata *)0xfb11)        /* 共阳模式显示数据 */
#define COM2_DAL  (*(unsigned char volatile xdata *)0xfb12)        /* 共阳模式显示数据 */
#define COM3_DAL  (*(unsigned char volatile xdata *)0xfb13)        /* 共阳模式显示数据 */
#define COM4_DAL  (*(unsigned char volatile xdata *)0xfb14)        /* 共阳模式显示数据 */
#define COM5_DAL  (*(unsigned char volatile xdata *)0xfb15)        /* 共阳模式显示数据 */
#define COM6_DAL  (*(unsigned char volatile xdata *)0xfb16)        /* 共阳模式显示数据 */
#define COM7_DAL  (*(unsigned char volatile xdata *)0xfb17)        /* 共阳模式显示数据 */
#define COM0_DAH  (*(unsigned char volatile xdata *)0xfb18)        /* 共阳模式显示数据 */
#define COM1_DAH  (*(unsigned char volatile xdata *)0xfb19)        /* 共阳模式显示数据 */
#define COM2_DAH  (*(unsigned char volatile xdata *)0xfb1a)        /* 共阳模式显示数据 */
#define COM3_DAH  (*(unsigned char volatile xdata *)0xfb1b)        /* 共阳模式显示数据 */
#define COM4_DAH  (*(unsigned char volatile xdata *)0xfb1c)        /* 共阳模式显示数据 */
#define COM5_DAH  (*(unsigned char volatile xdata *)0xfb1d)        /* 共阳模式显示数据 */
#define COM6_DAH  (*(unsigned char volatile xdata *)0xfb1e)        /* 共阳模式显示数据 */
#define COM7_DAH  (*(unsigned char volatile xdata *)0xfb1f)        /* 共阳模式显示数据 */

#define COM0_DCL  (*(unsigned char volatile xdata *)0xfb20)        /* 共阴模式显示数据 */
#define COM1_DCL  (*(unsigned char volatile xdata *)0xfb21)        /* 共阴模式显示数据 */
#define COM2_DCL  (*(unsigned char volatile xdata *)0xfb22)        /* 共阴模式显示数据 */
#define COM3_DCL  (*(unsigned char volatile xdata *)0xfb23)        /* 共阴模式显示数据 */
#define COM4_DCL  (*(unsigned char volatile xdata *)0xfb24)        /* 共阴模式显示数据 */
#define COM5_DCL  (*(unsigned char volatile xdata *)0xfb25)        /* 共阴模式显示数据 */
#define COM6_DCL  (*(unsigned char volatile xdata *)0xfb26)        /* 共阴模式显示数据 */
#define COM7_DCL  (*(unsigned char volatile xdata *)0xfb27)        /* 共阴模式显示数据 */
#define COM0_DCH  (*(unsigned char volatile xdata *)0xfb28)        /* 共阴模式显示数据 */
#define COM1_DCH  (*(unsigned char volatile xdata *)0xfb29)        /* 共阴模式显示数据 */
#define COM2_DCH  (*(unsigned char volatile xdata *)0xfb2a)        /* 共阴模式显示数据 */
#define COM3_DCH  (*(unsigned char volatile xdata *)0xfb2b)        /* 共阴模式显示数据 */
#define COM4_DCH  (*(unsigned char volatile xdata *)0xfb2c)        /* 共阴模式显示数据 */
#define COM5_DCH  (*(unsigned char volatile xdata *)0xfb2d)        /* 共阴模式显示数据 */
#define COM6_DCH  (*(unsigned char volatile xdata *)0xfb2e)        /* 共阴模式显示数据 */
#define COM7_DCH  (*(unsigned char volatile xdata *)0xfb2f)        /* 共阴模式显示数据 */


STC8Hxxx.h

so***

看数据手册，会有寄存器说明的

angm***

例程 参考这个。

跳线选择16个触摸按键，32个8段LED数码管大电流自动刷新
===32个8段LED 数码管大电流自动刷新， 本电路是成功的

STC8H4K64TL-45I-LQFP48, 核心功能演示板

1，32个 8段LED 数码管大电流自动刷新演示
2，16个触摸按键

Debu***

直接写寄存器就行
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=6404
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=7591

stcmc***

数码管有16位的段码的。

梁***

有8个COM，16个SEG，要分两个字节，可以驱动共阴16个、共阳16个一共32个数码管。
