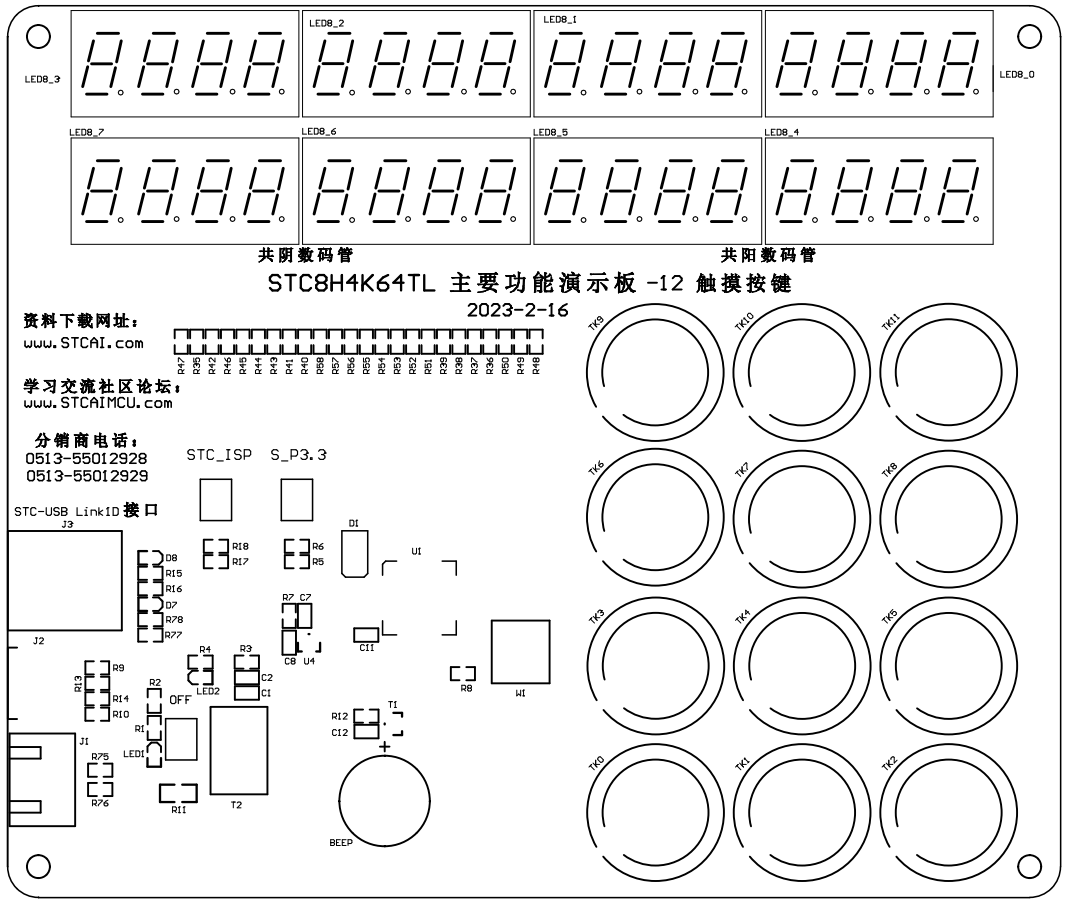

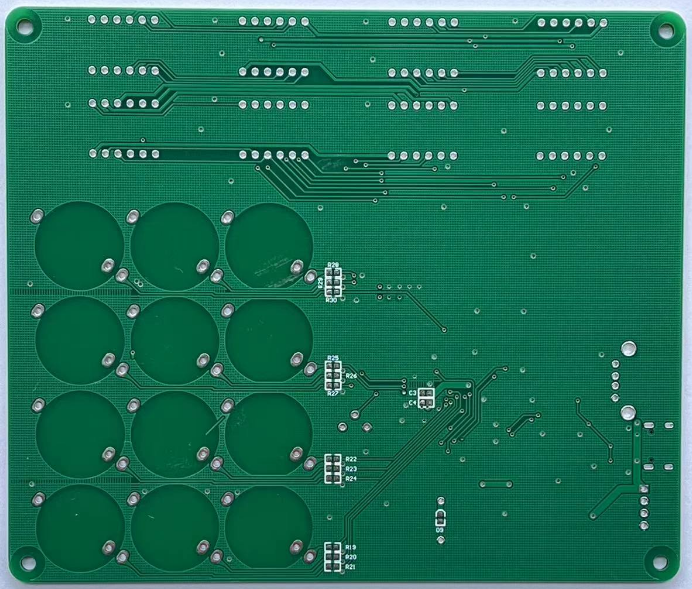

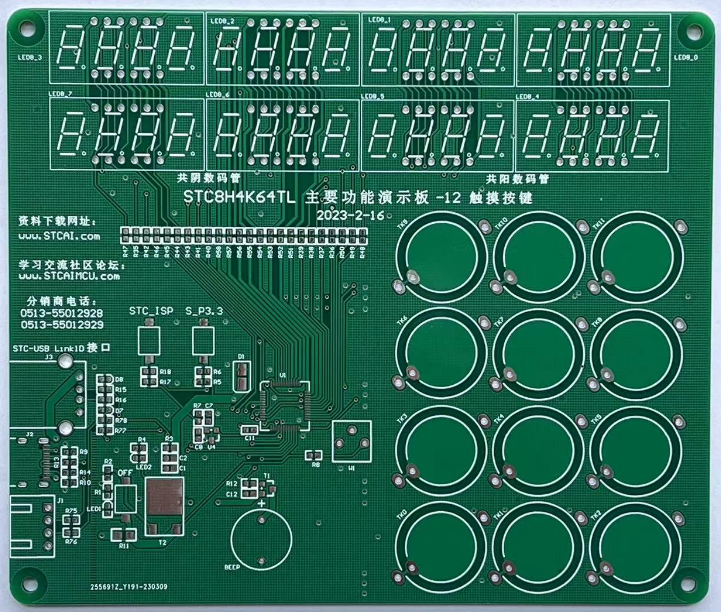

STC8H4K64TL主要功能演示板-12个触摸按键-32个8段LED数码管大电流自动刷新-20230216
STC8H4K64TL-45MHz-LQFP48/32，大电流LED数码管MCU内部硬件自动刷新显示
1，减化外围电路, 减少故障
2，减轻 程序/CPU 负担，硬件自动涮新，程序简化很多 ！
最多可以自动驱动 32个 8-LED数码管





STC8H4K64TL主要功能演示板-12个触摸按键-32个8段LED数码管-20230216-SCH.PDF

265.86 KB, 下载次数: 146

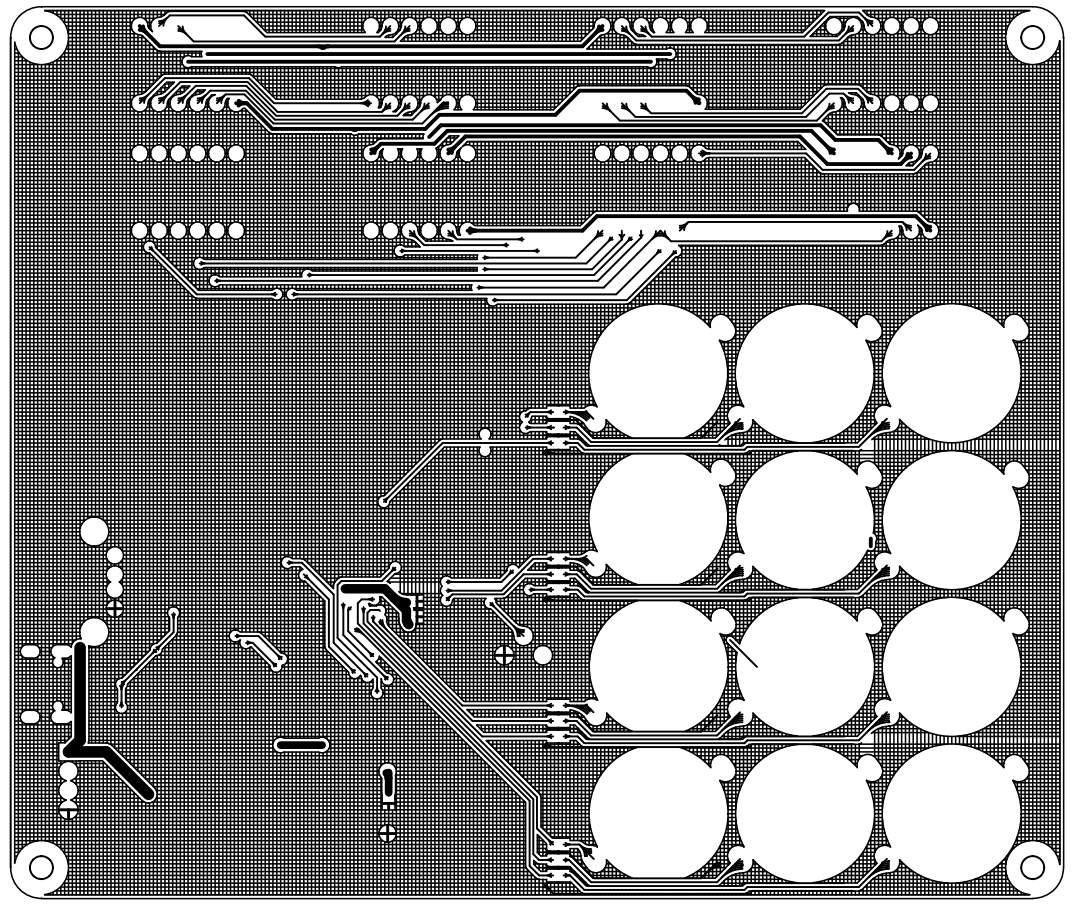

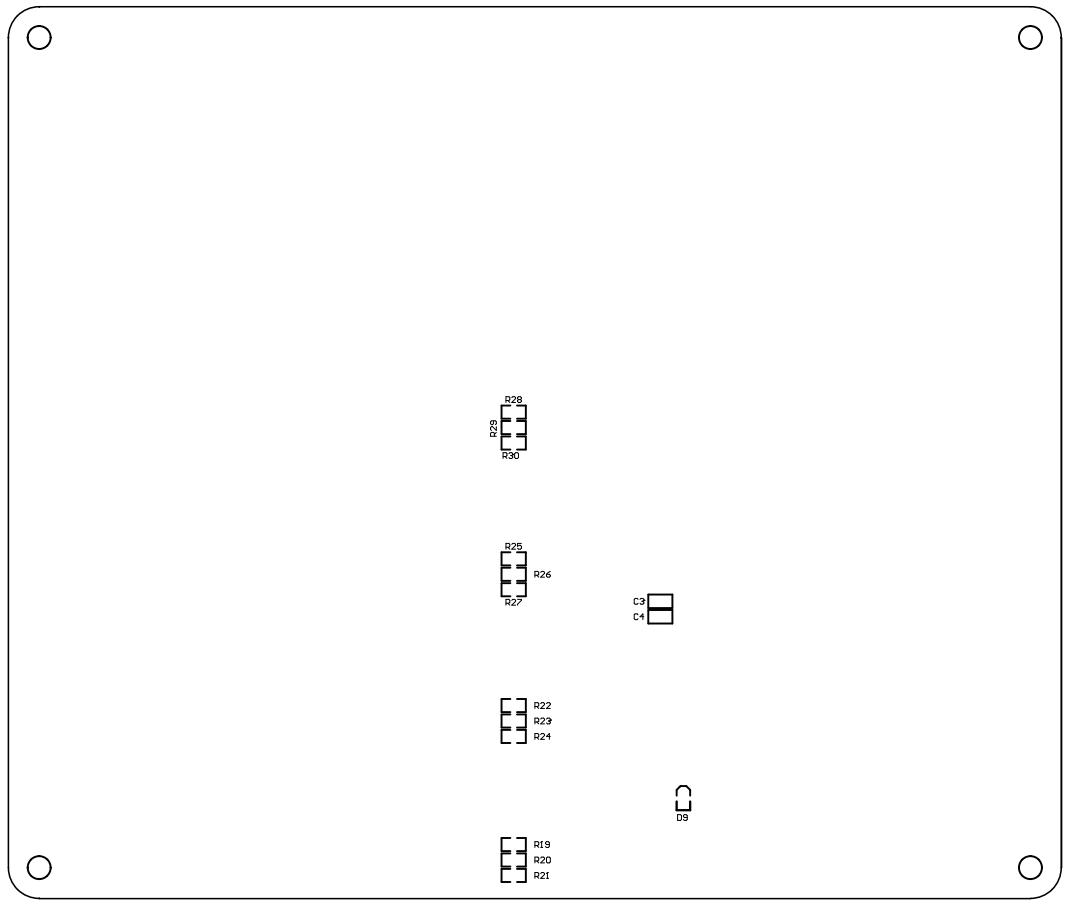

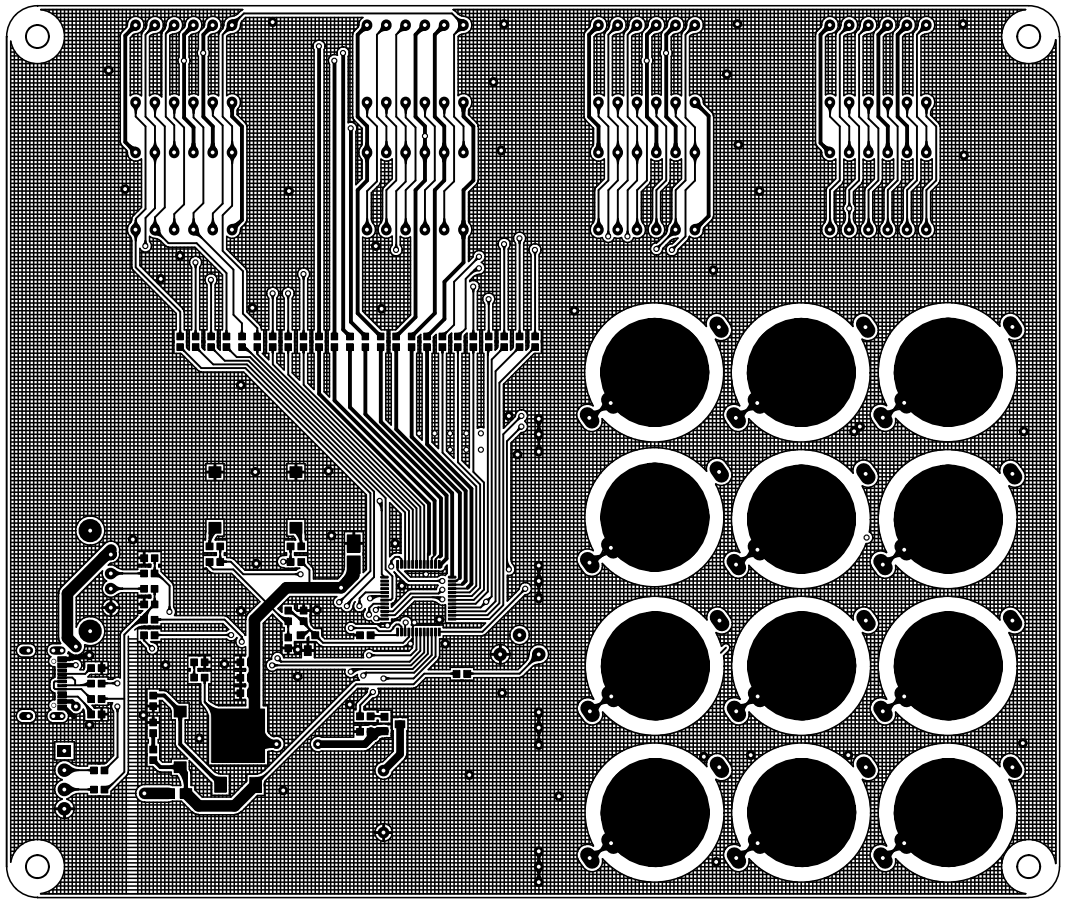

STC8H4K64TL主要功能演示板-12个触摸按键-32个8段LED数码管-20230216-PCB.PDF

413.41 KB, 下载次数: 120
