共阳数码管错用成共阴该怎么补救

Bee_*** · 发表于 2024-9-4 23:26:08

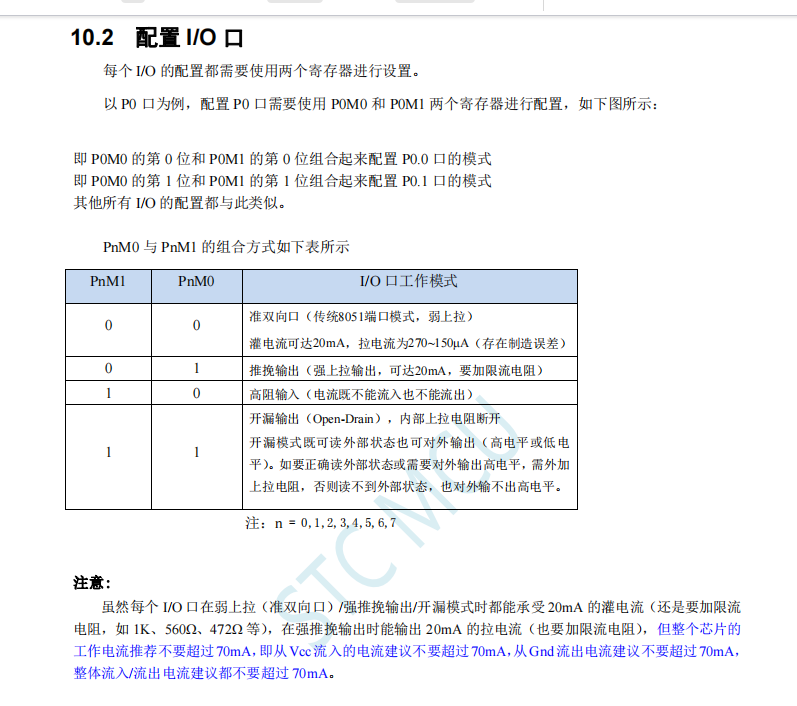

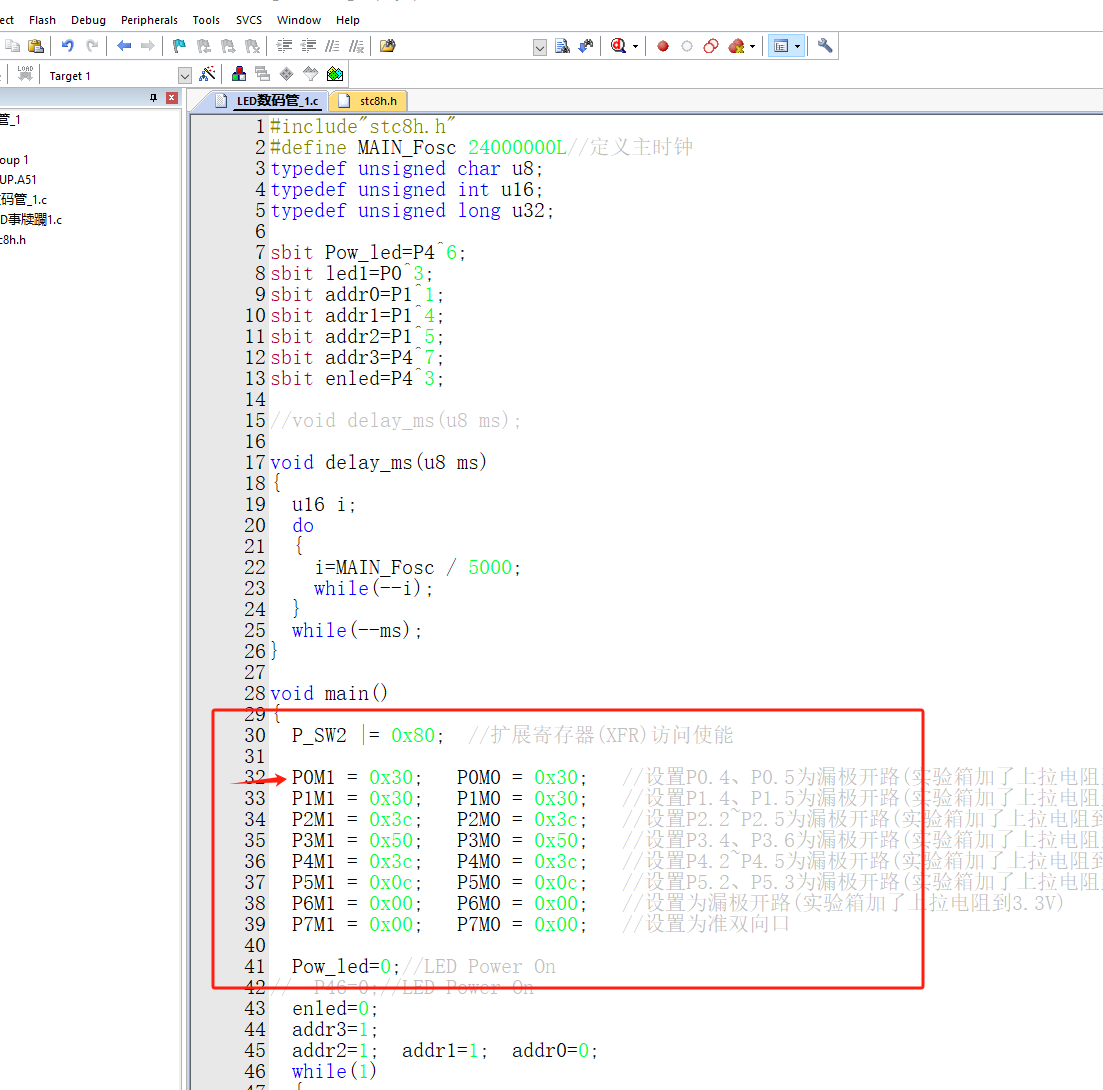

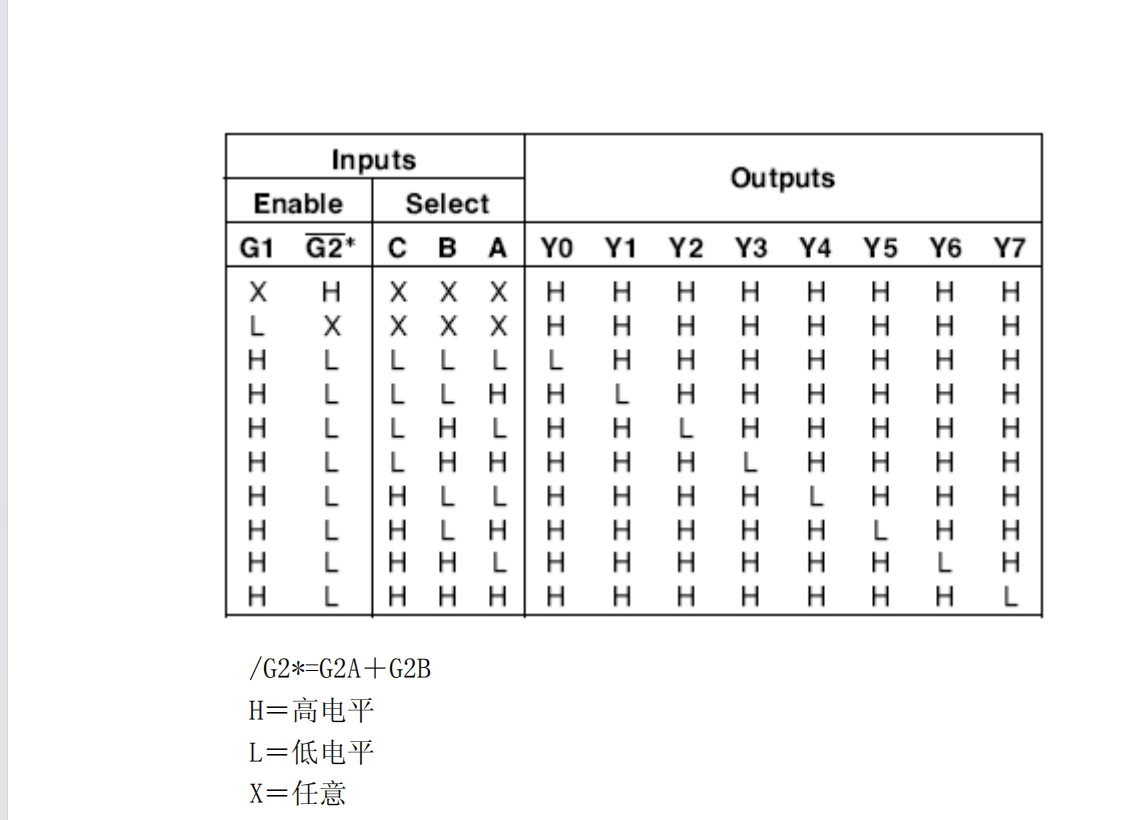

我的数码管用错了，本来应该焊共阳，我焊共阴了。补救办法还是有的，就是将所有三极管换成NPN，然后把射极由原来的接VCC改成接GND，需要割线。问题来了，我的STC8H驱动段码我用的是P0口，并且我没有上拉电阻。那是不是将P0口配置成上拉就可以了？还是配置成开漏？好像不成立，我这里用的是3-8译码器。而数码管动态显示，每次只允许一位数码管亮。除非在3-8译码器输出Y0-Y7增加1个非门，将它取反。实在没有办法只能换共阳数码管。

以往我设计电路板和调试软件都是照葫芦画瓢，今天遇到问题我一点一点查找，总算发现问题点，有待进一步验证，并加以解决。很有成就感。

Debu*** · 发表于 2024-9-4 23:49:59

本帖最后由 DebugLab 于 2024-9-4 23:54 编辑

wnag*** 发表于 2024-9-4 23:42
要是P0口没有内部上拉电阻，那就只能用推挽模式了，就怕准双向口拉高数码管亮度不够 ...

肯定不够，但是内部4K上拉勉强能用

Debu*** · 发表于 2024-9-4 23:50:10

本帖最后由 DebugLab 于 2024-9-4 23:55 编辑

高电平有效用推挽，SEG串电阻

Debu*** · 发表于 2024-9-4 23:51:25

用了138就很难办了，只能用PNP三极管，因为用了PNP三极管，只能用共阳

jw*** · 发表于 2024-9-5 06:55:32

这个不改硬件估计够呛

lly*** · 发表于 2024-9-5 08:29:45

把数码管换过来不就行了吗，无非就是费点事而已，你这样改也不省事

小*** · 发表于 2024-9-5 08:51:48

还是把硬件改了吧

so*** · 发表于 2024-9-5 09:13:09

感觉共阳共阴差很多，还是用回共阳简单。

Bee_*** · 发表于 2024-9-5 11:40:27

wnag*** 发表于 2024-9-4 23:42
要是P0口没有内部上拉电阻，那就只能用推挽模式了，就怕准双向口拉高数码管亮度不够 ...

没有接外部上拉电阻，亮度肯定不够。

Bee_*** · 发表于 2024-9-5 14:39:27

Debu*** 发表于 2024-9-4 23:50
高电平有效用推挽，SEG串电阻

SEG必须串联电阻
