AI8051U最小系统板

[复制链接]
hol***
  • 打卡等级：以坛为家I
  • 打卡总天数：252
  • 最近打卡：2025-08-23 08:30:16
已绑定手机

25

主题

237

回帖

1684

积分

金牌会员

积分
1684
发表于 2024-9-3 12:06:50 | 显示全部楼层 |阅读模式

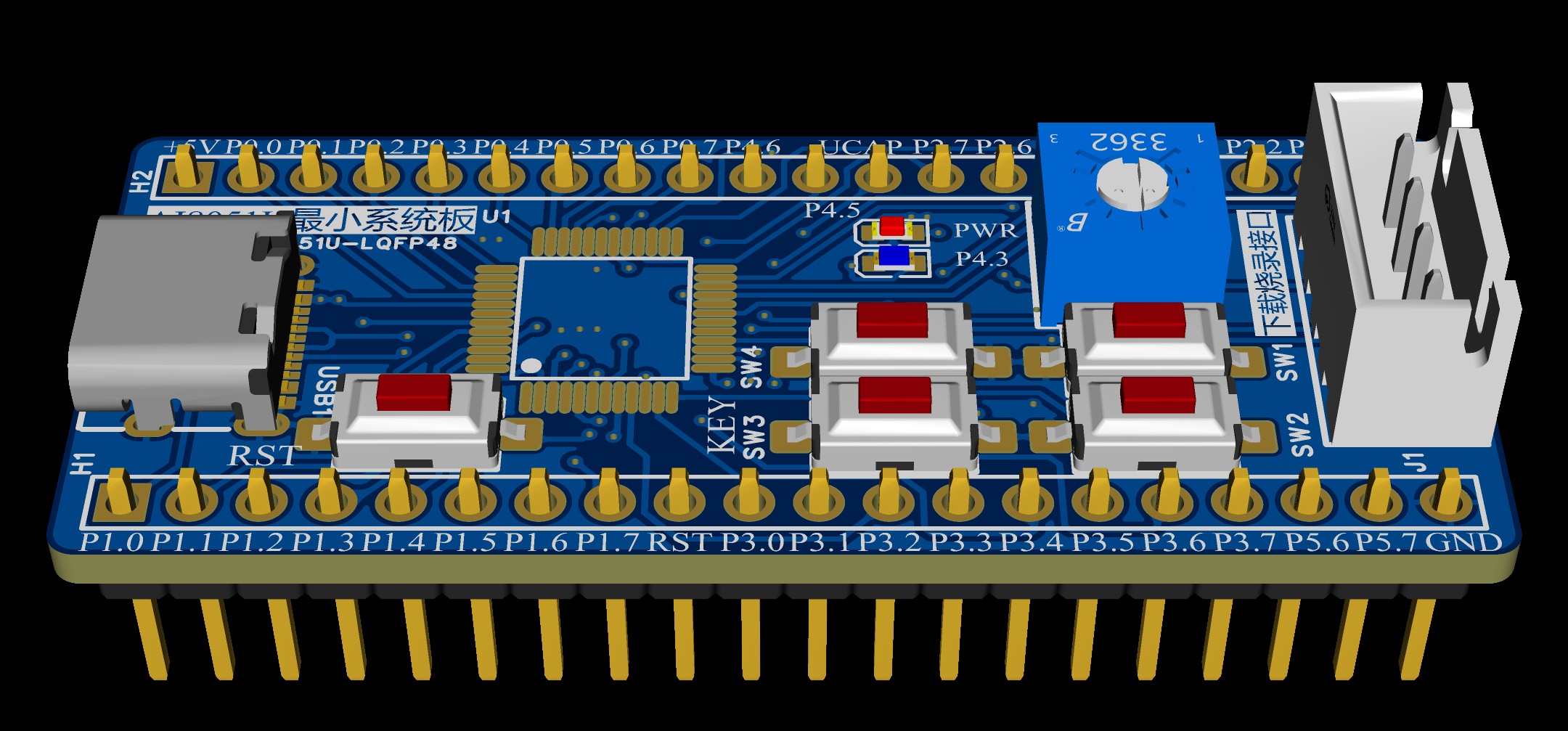

AI8051U最小系统板



回复

使用道具 举报 送花
hol***
  • 打卡等级：以坛为家I
  • 打卡总天数：252
  • 最近打卡：2025-08-23 08:30:16
已绑定手机

25

主题

237

回帖

1684

积分

金牌会员

积分
1684
发表于 2024-9-3 12:07:06 | 显示全部楼层

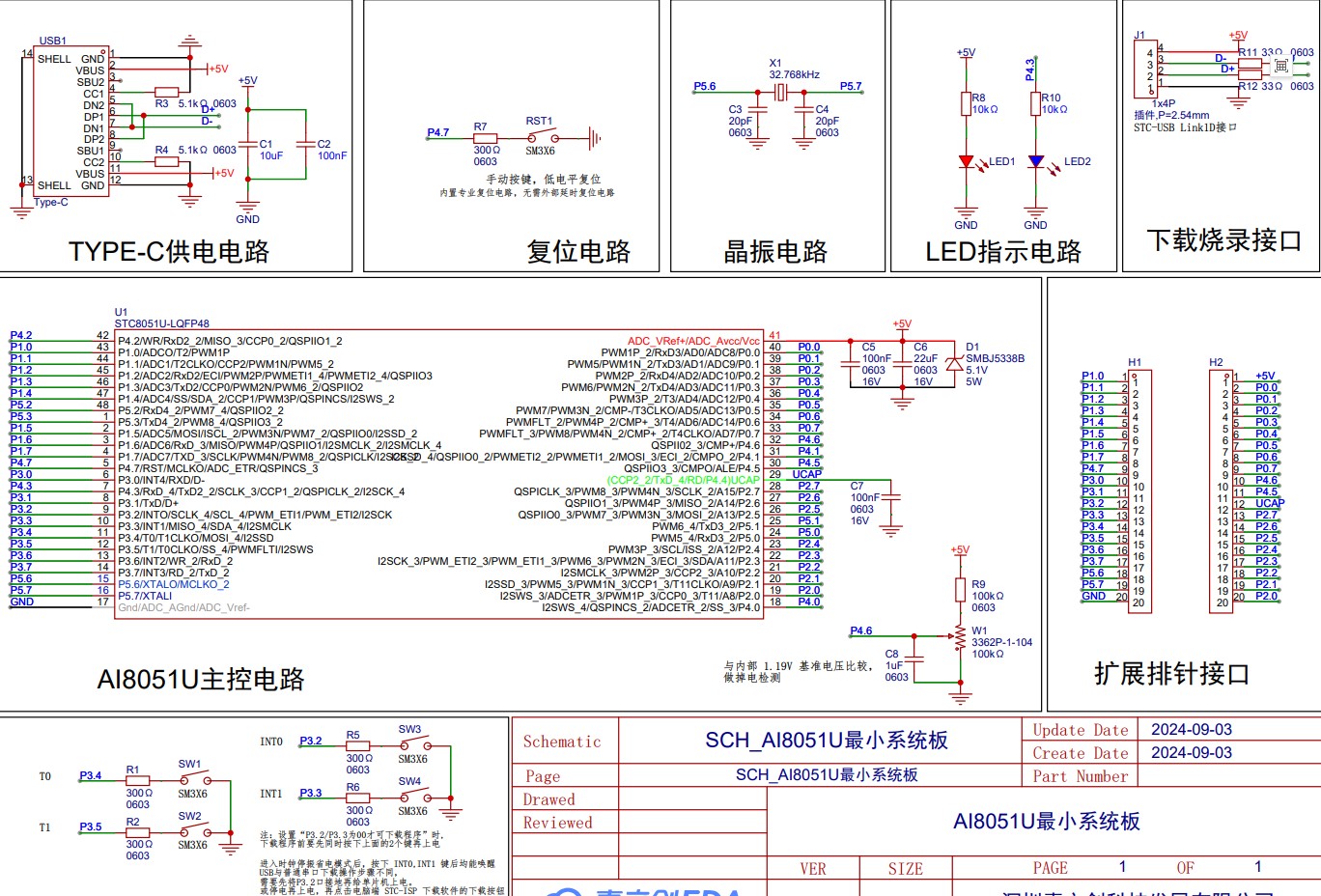

AI8051U最小系统板

AI8051U最小系统板.pdf

149.37 KB, 下载次数: 170
回复

使用道具 举报 送花
hol***
  • 打卡等级：以坛为家I
  • 打卡总天数：252
  • 最近打卡：2025-08-23 08:30:16
已绑定手机

25

主题

237

回帖

1684

积分

金牌会员

积分
1684
发表于 2024-9-3 12:07:57 | 显示全部楼层

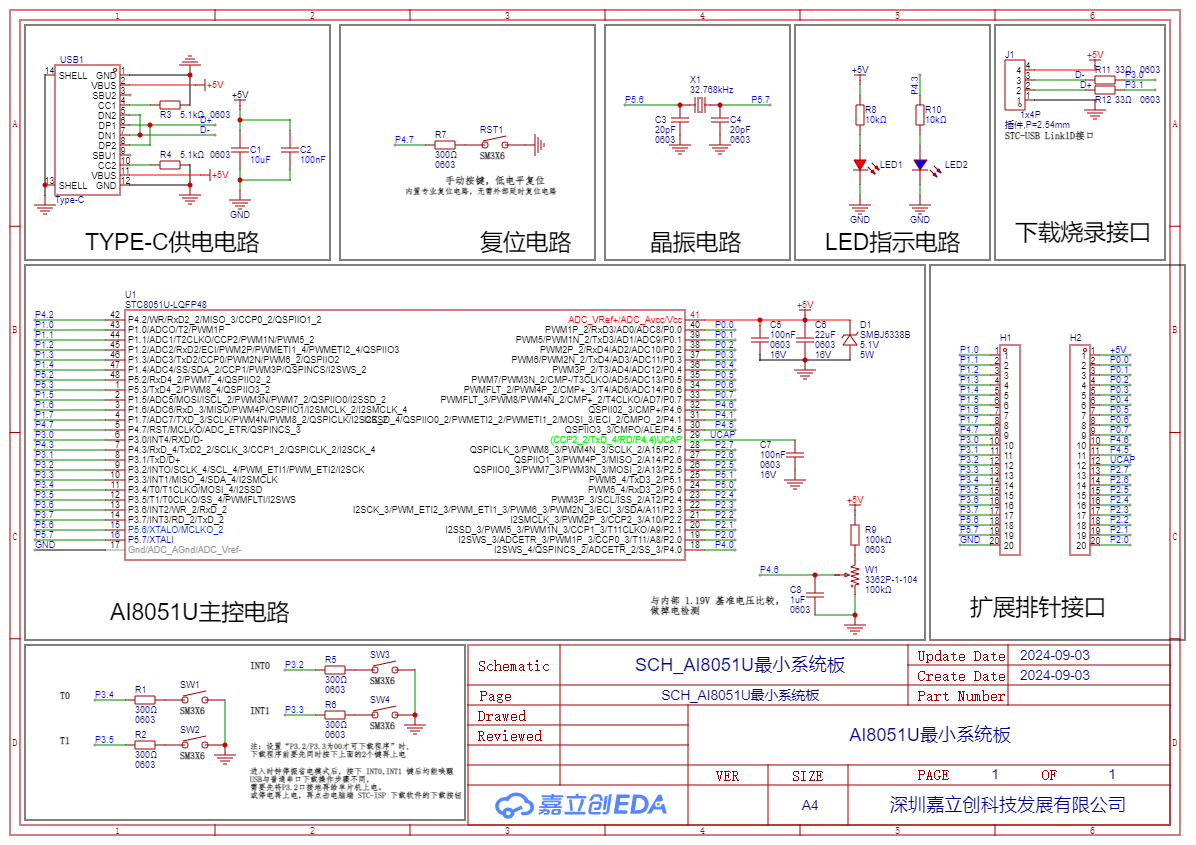

AI8051U最小系统板
回复

使用道具 举报 送花
hol***
  • 打卡等级：以坛为家I
  • 打卡总天数：252
  • 最近打卡：2025-08-23 08:30:16
已绑定手机

25

主题

237

回帖

1684

积分

金牌会员

积分
1684
发表于 2024-9-3 12:08:18 | 显示全部楼层
AI8051U最小系统板

AI8051U最小系统板.epro

237.87 KB, 下载次数: 167
回复

使用道具 举报 送花
hol***
  • 打卡等级：以坛为家I
  • 打卡总天数：252
  • 最近打卡：2025-08-23 08:30:16
已绑定手机

25

主题

237

回帖

1684

积分

金牌会员

积分
1684
发表于 2024-9-3 12:09:10 | 显示全部楼层
AI8051U最小系统板

Altium_AI8051U最小系统板_2024-09-03.zip

605.73 KB, 下载次数: 204
回复

使用道具 举报 送花
so***
  • 打卡等级：以坛为家II
  • 打卡总天数：535
  • 最近打卡：2025-08-23 00:00:26
已绑定手机

19

主题

3257

回帖

5695

积分

论坛元老

积分
5695
发表于 2024-9-3 13:04:04 来自手机 | 显示全部楼层
真的好小，引脚和dip一致吧。
回复

使用道具 举报 送花
hol***
  • 打卡等级：以坛为家I
  • 打卡总天数：252
  • 最近打卡：2025-08-23 08:30:16
已绑定手机

25

主题

237

回帖

1684

积分

金牌会员

积分
1684
发表于 2024-9-3 13:40:04 | 显示全部楼层
so*** 发表于 2024-9-3 13:04
真的好小，引脚和dip一致吧。

对
回复

使用道具 举报 送花
lyld***
  • 打卡等级：常住居民III
  • 打卡总天数：182
  • 最近打卡：2025-05-12 14:50:27

4

主题

138

回帖

639

积分

高级会员

积分
639
发表于 2024-9-3 14:12:22 | 显示全部楼层
不错不错，几层板？
回复

使用道具 举报 送花
邮***
  • 打卡等级：以坛为家I
  • 打卡总天数：336
  • 最近打卡：2025-08-22 08:26:16

22

主题

283

回帖

1347

积分

金牌会员

积分
1347
发表于 2024-9-3 14:39:25 | 显示全部楼层
REMOVEUNUSED
回复

使用道具 举报 送花
hol***
  • 打卡等级：以坛为家I
  • 打卡总天数：252
  • 最近打卡：2025-08-23 08:30:16
已绑定手机

25

主题

237

回帖

1684

积分

金牌会员

积分
1684
发表于 2024-9-3 14:44:36 | 显示全部楼层
lyld*** 发表于 2024-9-3 14:12
不错不错，几层板？

双面板
回复

使用道具 举报 送花
