AI8051U-支持32位/8位51指令,大学计划实验箱,原理图,超强程序包发布

l6448***

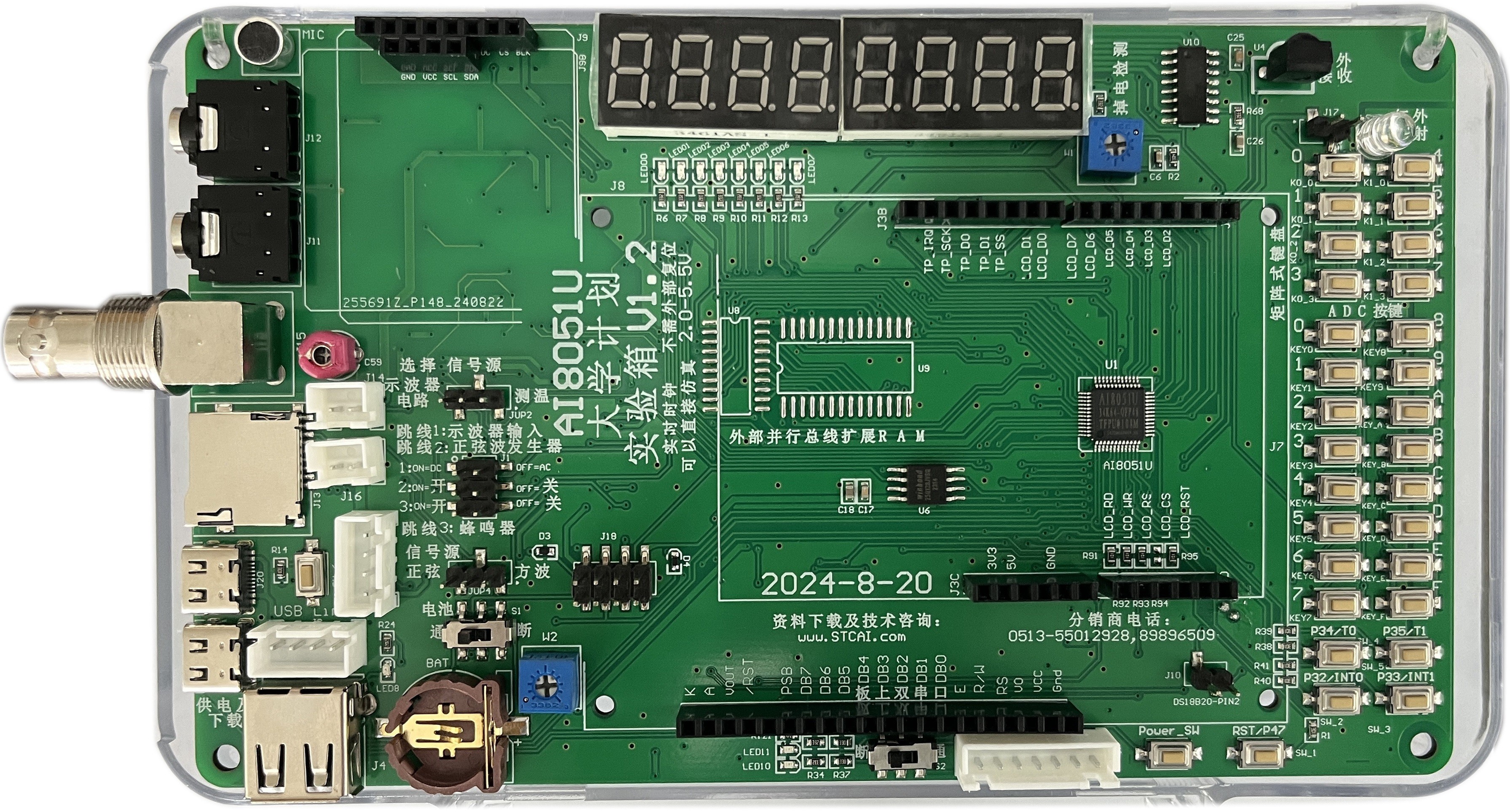

更新 AI8051U实验箱复刻版 V1.2.2 工程资料
原贴在此：https://www.stcaimcu.com/forum.p ... =9406&extra=&page=3

文件说明：所用PCB layout工具为嘉立创EDA专业版（实时版本，专业版V2.2.26）
V1.2.2更新说明：
2024年8月29日
        1        修改TYPE-C(转双串口芯片部分)：供电；修改桥接芯片工作电平为VDD(3.3V)；
                  增加复位按键；增加硬件通断排针组(2x4P)
        2        修改AI8051U LOGO，相关丝印
        3        修改排针组封装，使用官方物料替代原本排针封装

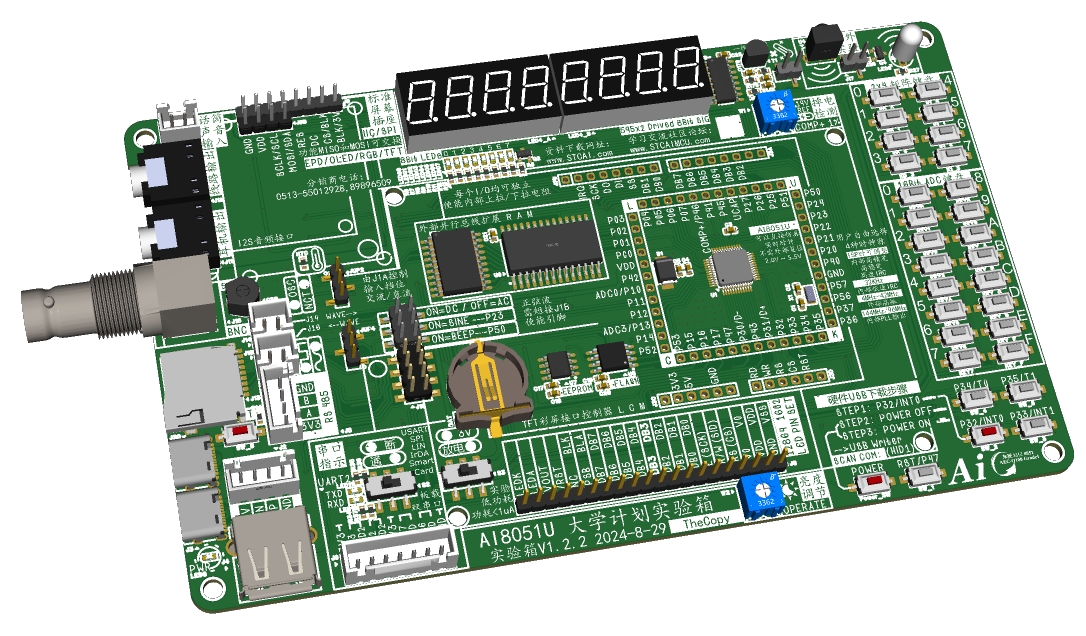

预览：


【文件用途，文件后缀格式或压缩包】
        1        【源工程，epro】，嘉立创EDA专业版工程文件，
                   ProPrj_ProDoc_Board_AI8051U_20240829A_2024-08-30.epro
        2        【原理图，pdf】，原理设计图文件，SCH_Schematic_20240829A_2024-08-30.pdf
        3        【原理图，png】，原理设计图文件，PNG_Schematic_20240829A_2024-08-30.zip
        4        【生产用，gerber】，生产用gerber文件，Gerber_PCB_20240829A_2024-08-30.zip，
                   (嘉立创下单可以直接使用，若其他PCB生产商，建议确认再生产)
        5        【组装用，PCB 2D图纸】，PCB图纸文件，PCB_PCB_20240829A_2024-08-30.pdf
        6        【外形图，dxf】，DXF文件，DXF_PCB_20240829A_2024-08-30.dxf
        7        【BOM表，xlsx】，BOM文件，BOM_Board_20240829A_PCB_20240829A_2024-08-30.xlsx
        8        【坐标表，xlsx】，SMT用坐标文件，PickAndPlace_PCB_20240829A_2024-08-30.xlsx
        9        【图片，png】，

神***

l6448*** 发表于 2024-8-30 05:48
更新 AI8051U实验箱复刻版 V1.2.2 工程资料

原贴在此：https://www.stcaimcu.com/forum.php?mod=viewthre ...

艺术，工匠精神  ！！！

大***

下载了

bat***

神*** 发表于 2024-8-22 11:56
精华补充：
AI8051U实验箱实现 USB声卡=== TF卡 音频播放器，小SD卡 音频播放器，CD音源===32位8051，重磅 ...

如果大佬再有一个没用声卡的同音响的对比就更好了

bat***

l6448*** 发表于 2024-8-30 05:48
更新 AI8051U实验箱复刻版 V1.2.2 工程资料

原贴在此：https://www.stcaimcu.com/forum.php?mod=viewthre ...

板子复刻出来多少费用

小涵***

还没拥有过试验箱，这次8051U试验箱的原理图研究好几天了，期待老大能送我一个，让我能早日感受到8051U的风采

l6448***

更新 AI8051U实验箱复刻版 V1.2.2 工程资料


文件说明：所用PCB layout工具为嘉立创EDA专业版（实时版本，专业版V2.2.26）

V1.2.2更新说明：
2024年9月1日
        1        修改正面左上角丝印”I2C音频总线“为”I2S音频接口“





【文件用途，文件后缀格式或压缩包】
        1        【源工程，epro】，嘉立创EDA专业版工程文件，ProDoc_Board_20240901A_2024-09-02.epro
        2        【原理图，pdf】，原理设计图文件，SCH_Schematic_20240901A_2024-09-02.pdf
        3        【原理图，png】，原理设计图文件，PNG_Schematic_20240901A_2024-09-02.zip
        4        【生产用，gerber】，生产用gerber文件，Gerber_PCB_20240901A_2024-09-02.zip，(嘉立创下单可以直接使用，若其他PCB生产商，建议确认再生产)
        5        【组装用，PCB 2D图纸】，PCB图纸文件，PCB_PCB_20240901A_2024-09-02.pdf
        6        【外形图，dxf】，DXF文件，DXF_PCB_20240901A_2024-09-02.dxf
        7        【BOM表，xlsx】，BOM文件，BOM_Board_20240901A_PCB_20240901A_2024-09-02.xlsx
        8        【坐标表，xlsx】，SMT用坐标文件，PickAndPlace_PCB_20240901A_2024-09-02.xlsx
        9        【图片，png】，无水印高清png图片，预览与渲染可用

神***

神***

AI8051U 当   8-BIT用，就是     8H8K64U  的改进版；
AI8051U 当 32-BIT用，就是 32G12K128  的改进版

zhan***

什么时间可以得到 51U 实验箱？
