GPIO的数字信号输入使能控制寄存器关闭后会影响串口、SPI等外设的使用么？

_奶*** · 发表于 2024-8-21 17:08:57

本帖最后由 _奶咖君_ 于 2024-8-21 17:10 编辑


例如我使P5IE = 0; 那么会影响串口4_2的数据接收么？

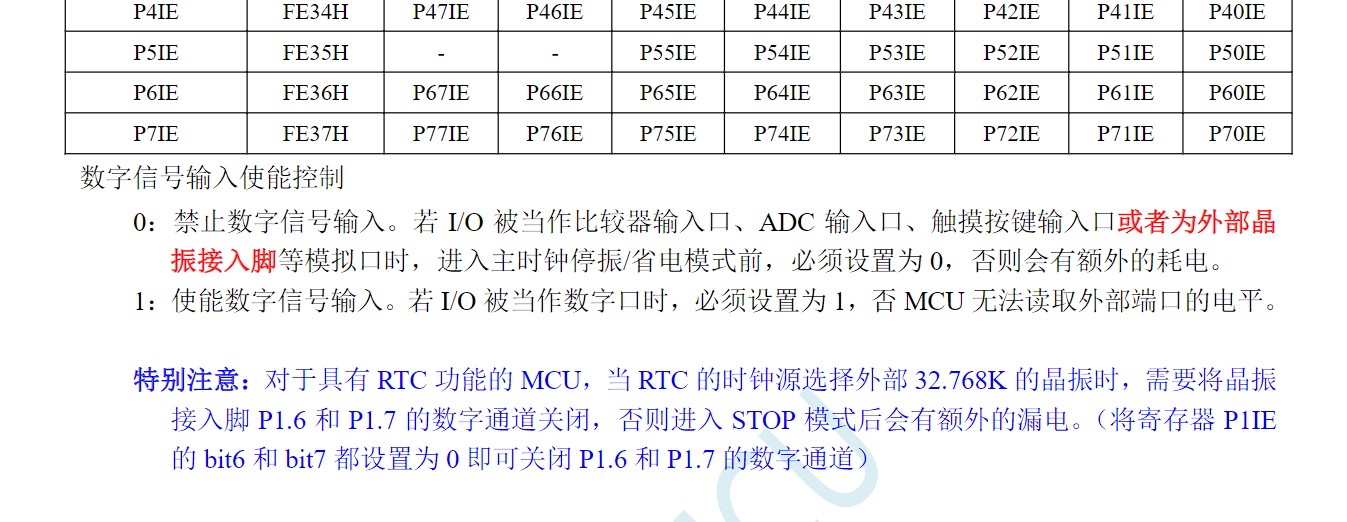

手册上说的是否则MCU无法读取外部端口电平，，那会影响串口外设么？

还有手册上 “否MCU无法”---》“否则MCU无法” 少了个字吧

_奶*** · 发表于 2024-8-21 17:12:44

单片机用的是STC8H8K64U

Debu*** · 发表于 2024-8-21 17:39:15

会影响，数字输入功能不起作用

_奶*** · 发表于 2024-8-21 17:40:58

Debu*** 发表于 2024-8-21 17:39
会影响，数字输入功能不起作用

你的意思是开启了串口之后，，数字输入控制寄存器的配置就失效了？

Debu*** · 发表于 2024-8-22 09:22:22

_奶*** 发表于 2024-8-21 17:40
你的意思是开启了串口之后，，数字输入控制寄存器的配置就失效了？

应该是数字输入功能的优先级更高

_奶*** · 发表于 2024-8-22 09:41:37

Debu*** 发表于 2024-8-22 09:22
应该是数字输入功能的优先级更高

现在这个单片机里面有P2IE到P5IE么？我这测试只有 P0IE与P1IE 读出来了预期值，，剩下的几个都不符合预期

_奶*** · 发表于 2024-8-22 09:44:15

Debu*** 发表于 2024-8-22 09:22
应该是数字输入功能的优先级更高

而且在没有配置P0IE的情况下，，读出的值并不是复位值，0xFF 而是 0x7F。。。

Debu*** · 发表于 2024-8-22 09:44:25

_奶*** 发表于 2024-8-22 09:41
现在这个单片机里面有P2IE到P5IE么？我这测试只有 P0IE与P1IE 读出来了预期值，，剩下的几个都不符合预 ...

应该有，我测一下

_奶*** · 发表于 2024-8-22 09:45:35

Debu*** 发表于 2024-8-22 09:44
应该有，我测一下

好的等您的测试，，最好的话能把P0IE-P5IE 都测试一遍

谢谢

_奶*** · 发表于 2024-8-22 09:46:51

Debu*** 发表于 2024-8-22 09:44
应该有，我测一下

我的用的单片机是STC8H8K64U D版本芯片出厂序列号 : F784CAD302AA49 妈耶没有固件版本号了，，感觉应该和固件没什么关系吧..
