【USB Link1D】仿真器/全自动烧录器如何接线

Bee_*** · 发表于 2024-8-21 11:08:03

本帖最后由 DebugLab 于 2024-8-21 11:24 编辑

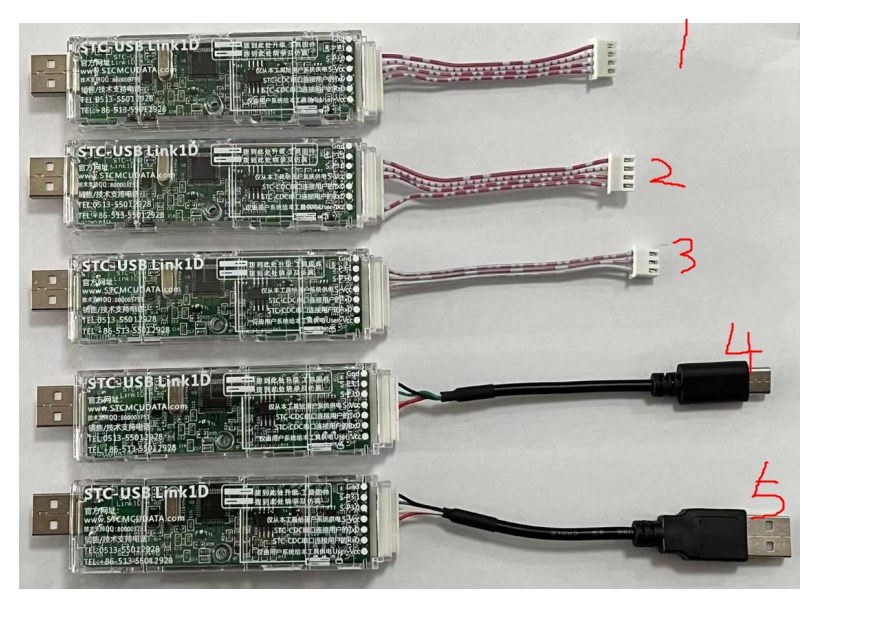

【USB Link1D】仿真器/全自动烧录器如何接线，我是小白，我想通过这个工具对8H8K64U-45I-LQFP48进行烧录和仿真，请问要怎样接线？上图中我们接哪一个？1和2我都试过了，点击PC端“下载”没有任何反应。用万用表测量核心板VCC对GND只有零点几伏。

Debu*** · 发表于 2024-8-21 11:24:00

本帖最后由 DebugLab 于 2024-8-21 11:32 编辑

由Link1D向目标单片机供电用1

Debu*** · 发表于 2024-8-21 11:26:52

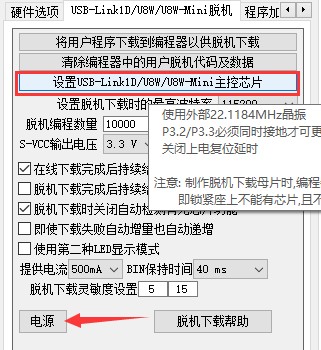

使用最新版软件，更新Link1D固件，点击“电源”按钮控制电源开关
https://www.stcaimcu.com/forum.p ... zIzODA1MjIyfDF8OTg3

Debu*** · 发表于 2024-8-21 11:27:52

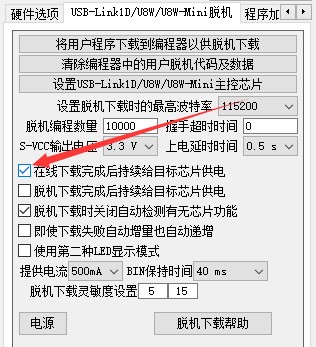

勾选该选项，下载后持续供电

Debu*** · 发表于 2024-8-21 11:31:22

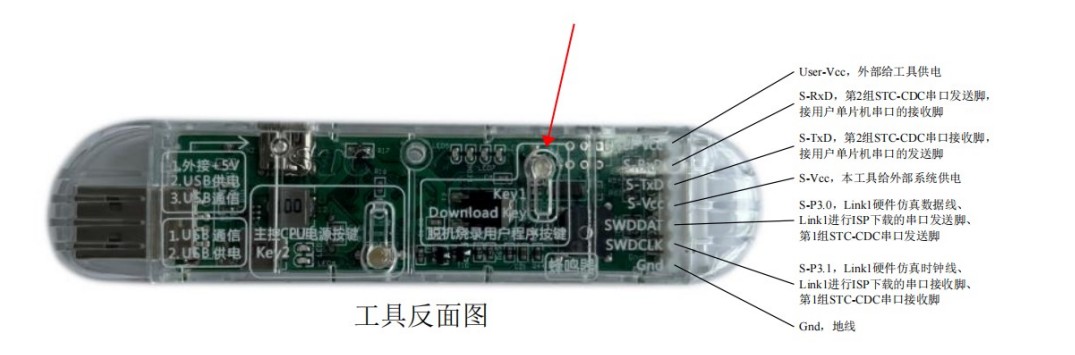

中间是SVCC，下面是VCC
VCC一直有电，SVCC受软件控制
下载需要冷启动，所以要用SVCC给目标单片机供电

Bee_*** · 发表于 2024-8-21 11:43:27

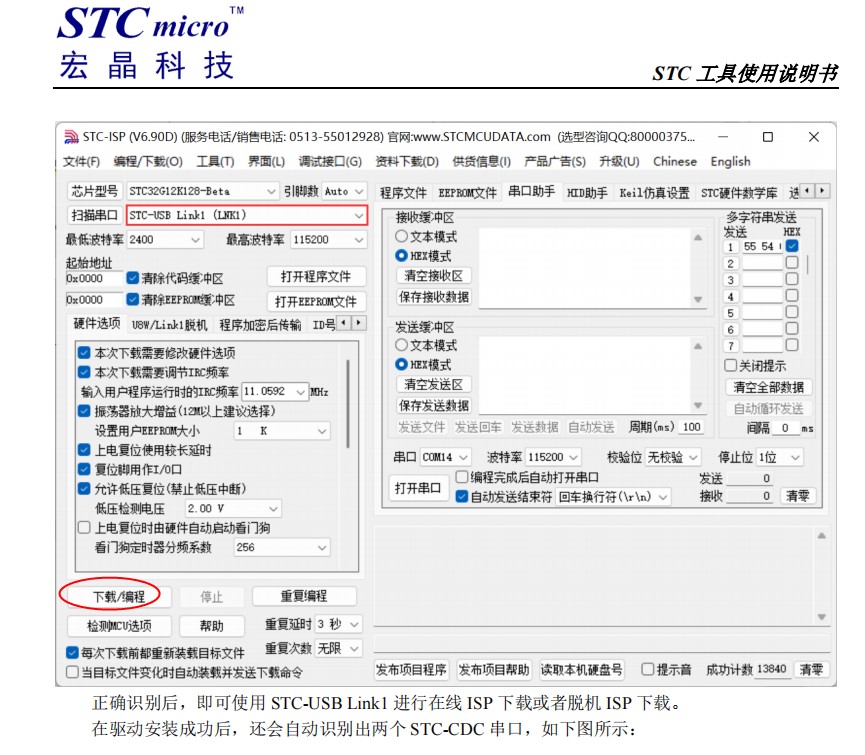

请问下载过程中，点击了PC的下载，还需要继续按这里吗？

Bee_*** · 发表于 2024-8-21 11:45:08

Debu*** 发表于 2024-8-21 11:24
由Link1D向目标单片机供电用1

请问用1是不是既可以给单片机供电，也可以下载程序、仿真调试？

Bee_*** · 发表于 2024-8-21 11:47:32

那3、4、5又是干嘛用的？

so*** · 发表于 2024-8-21 11:55:10

有link1d供电1，4，5都可以，前提是有接口。

haiya*** · 发表于 2024-8-21 13:32:45

都是可以用，只是看你怎么接线和使用了
