32G12K64输出PWM波形失真

Ling*** · 发表于 2024-8-14 18:38:20

32G12K64输出PWM波形失真，买了开发板测试一样的结果，求回复

Ling*** · 发表于 2024-8-14 18:40:41

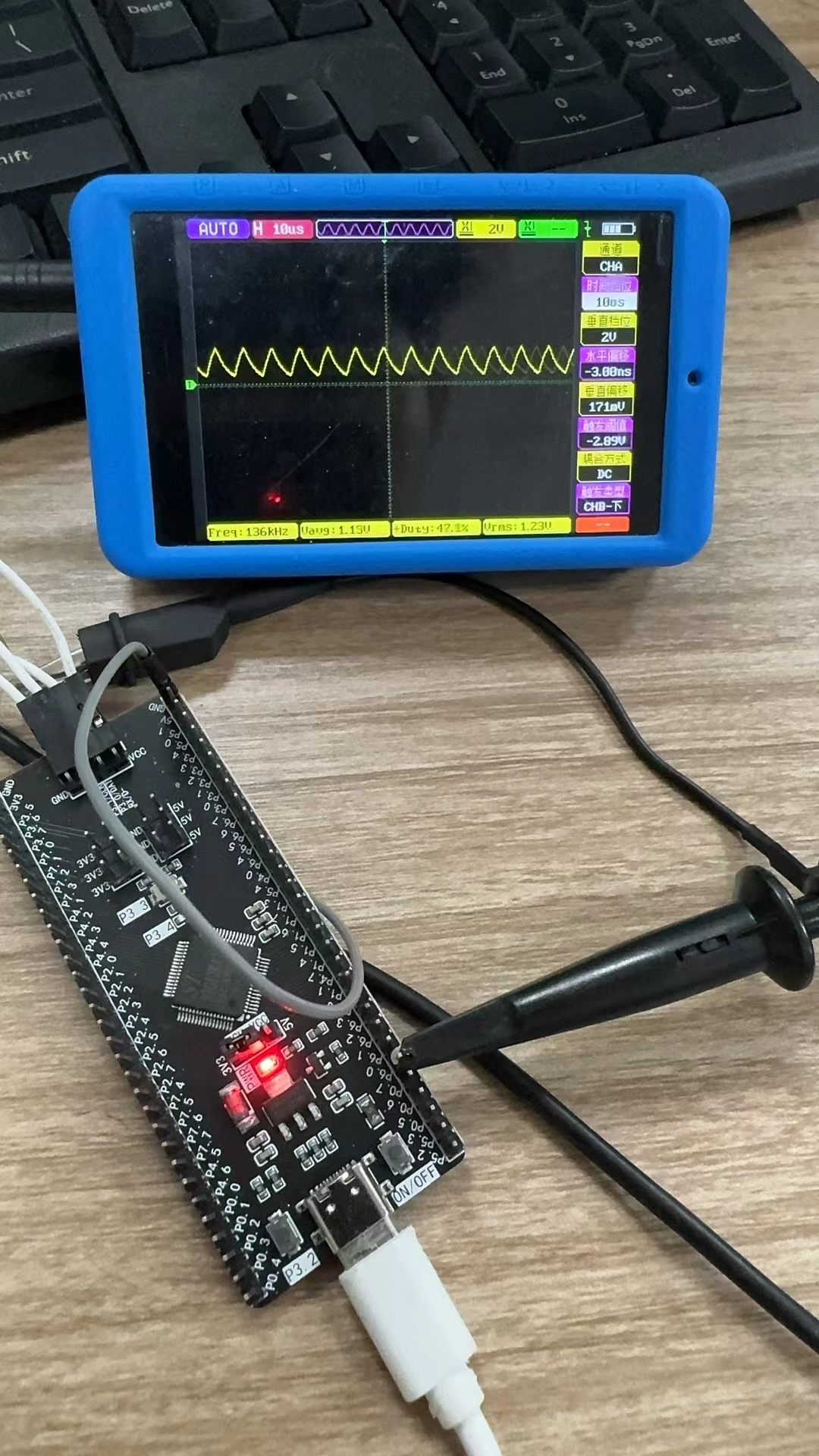

想用该单片机控制WS2812B幻彩灯，发现IO口翻转波形失真
是在无负载的情况下用示波器测试得到的波形。

Debu*** · 发表于 2024-8-14 18:51:00

探头接地那个夹子接地了吗？
看起来不知道夹在哪里了

Debu*** · 发表于 2024-8-14 20:58:26

wnag*** 发表于 2024-8-14 20:54
我只能说你要这么用，示波器带宽还是不够

才136K的信号，没有问题的，这个示波器我用过

Ling*** · 发表于 2024-8-15 11:29:28

PWM.hex (20.58 KB, 下载次数: 46) 这个固件是官方demo程序，输出PWM的，可以试下，用两个示波器都是这种拉不上去拉不下来的波形。
很疑惑，我是开发产品中遇到这个问题买了开发板，还是一样的效果。哪位可以复现一下

Ling*** · 发表于 2024-8-15 11:31:03

Debu*** 发表于 2024-8-14 18:51
探头接地那个夹子接地了吗？
看起来不知道夹在哪里了

确认接地了，我们产品打样了5PCS测试都不行后面买的dmeo板测试，示波器没问题测试其他单片机是OK的

Debu*** · 发表于 2024-8-15 11:54:21

Ling*** 发表于 2024-8-15 11:31
确认接地了，我们产品打样了5PCS测试都不行后面买的dmeo板测试，示波器没问题测试其他单片机是OK的 ...

我测一下

Ling*** · 发表于 2024-8-16 09:58:21

已解决，示波器坏了的原因
